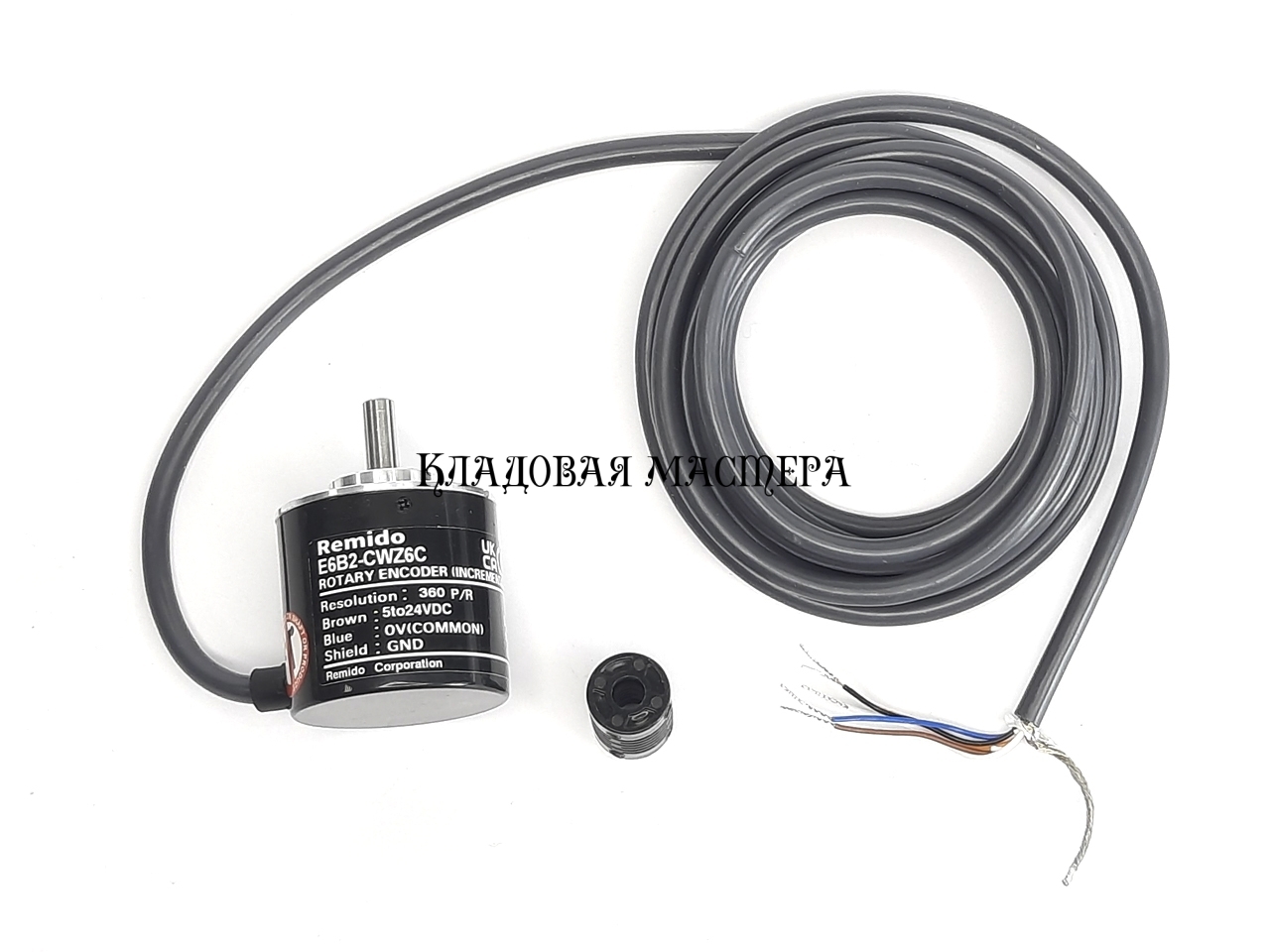

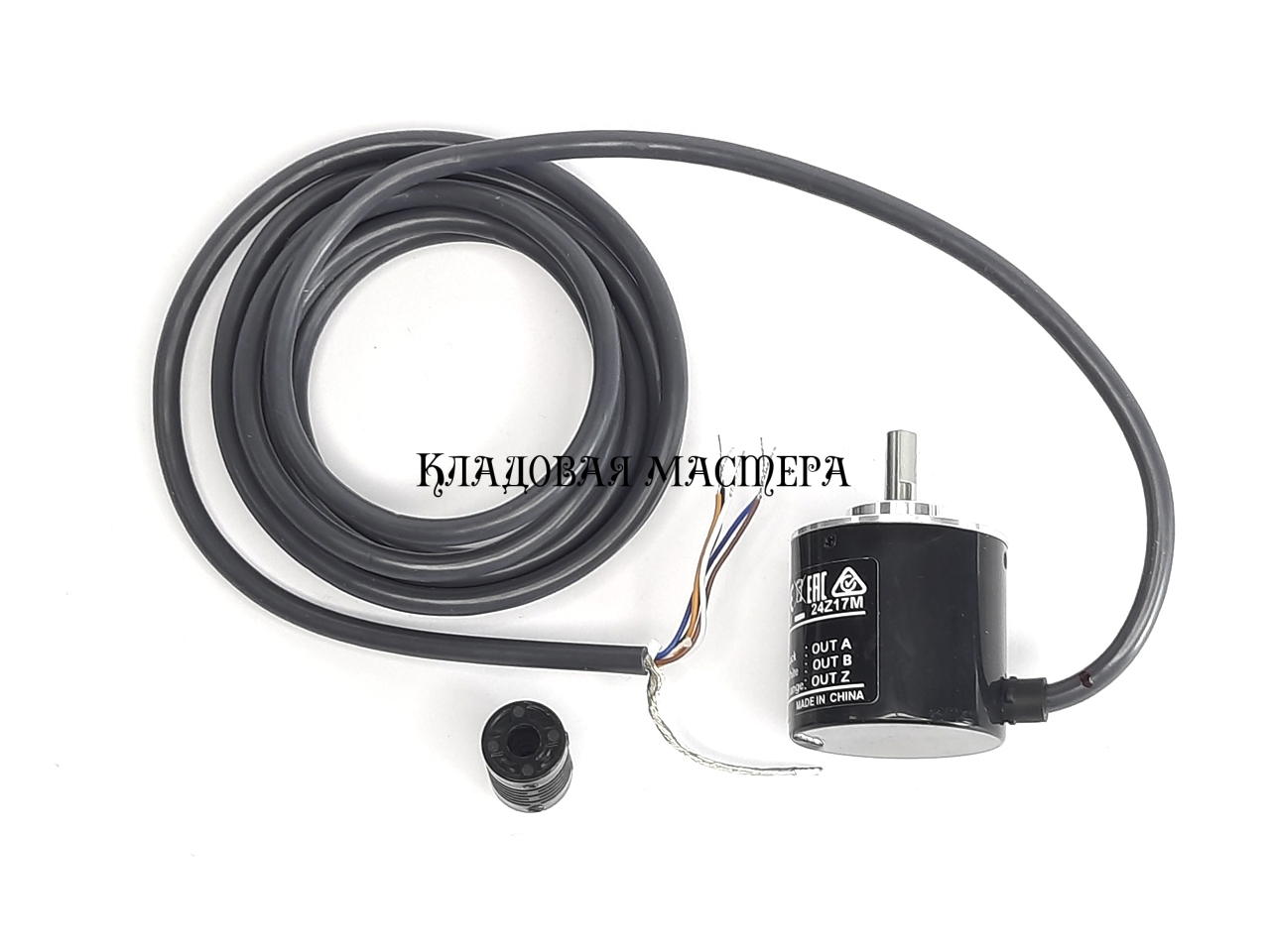

Энкодер E6B2-CWZ6C 360p оптический инкрементный

Энкодер E6B2-CWZ6C 360p оптический инкрементный — датчик вращения, предназначенный для преобразования механического движения в электрические импульсы с четко определенным разрешением. Модель с разрешением 360 импульсов на оборот (360 ppr) обеспечивает стабильное и повторяющееся считывание углового положения и скорости вращения вала. Благодаря оптическому принципу работы и надежной промышленной конструкции энкодер E6B2-CWZ6C применяется в системах автоматизации, станках и электроприводах.

Энкодер формирует квадратурные сигналы A и B , а также индексный сигнал Z , позволяющий точно определять направление вращения, скорость и нулевую позицию.

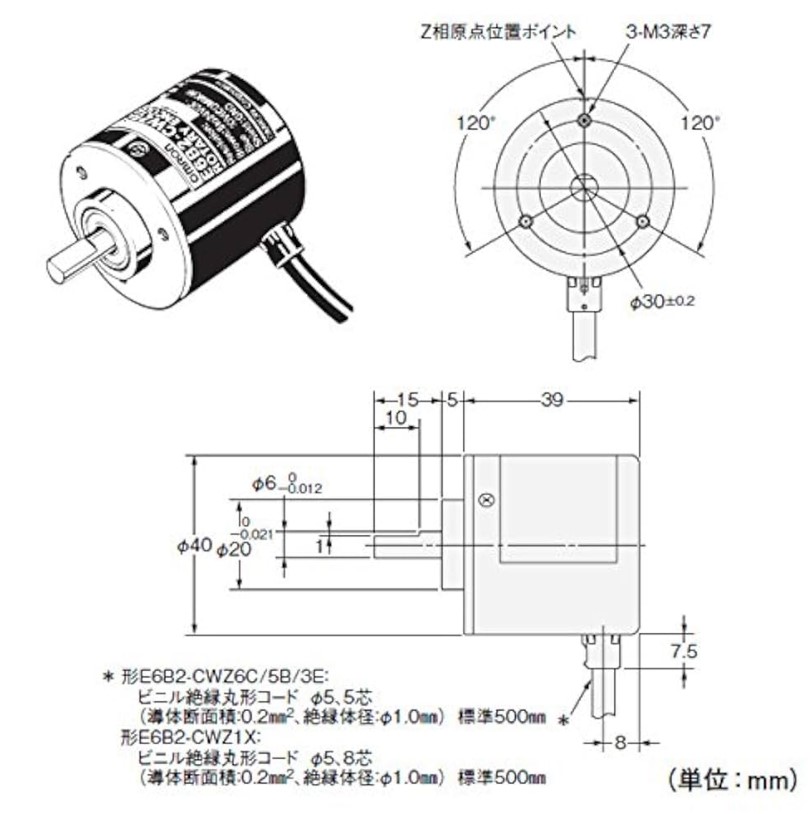

Конструкция и принцип работы

Оптический инкрементный энкодер E6B2-CWZ6C использует светодиод и фотоприемник в сочетании с кодовым диском. При вращении вала формируются импульсы, считываемые контроллером или счетчиком. Металлический корпус обеспечивает механическую прочность и стабильность параметров при длительной эксплуатации, а стандартный цилиндрический форм-фактор упрощает интеграцию в существующие узлы.

Технические характеристики

• Тип энкодера: инкрементный, оптический
• Модель: E6B2-CWZ6C
• Разрешение: 360 ppr (импульсов на оборот)
• Выходные сигналы: A, B, Z (квадратурные)
• Тип выхода: NPN open collector (в зависимости от выполнения)
• Питание: 5…24 V DC
• Максимальная частота выходного сигнала: до 100 кГц
• Диаметр корпуса: 40 мм
• Тип вала: сплошной
• Диаметр вала: 6 мм
• Материал корпуса: металл
• Рабочая температура: –10…+70 °C

Где используется

• промышленной автоматизации и системы управления;
• ЧПУ-станках и металлообрабатывающем оборудовании;
• электродвигатели и сервоприводы;
• конвейерных линиях;
• упаковочном и фасовочном оборудовании;
• робототехнике;
• измерительные и позиционные системы.

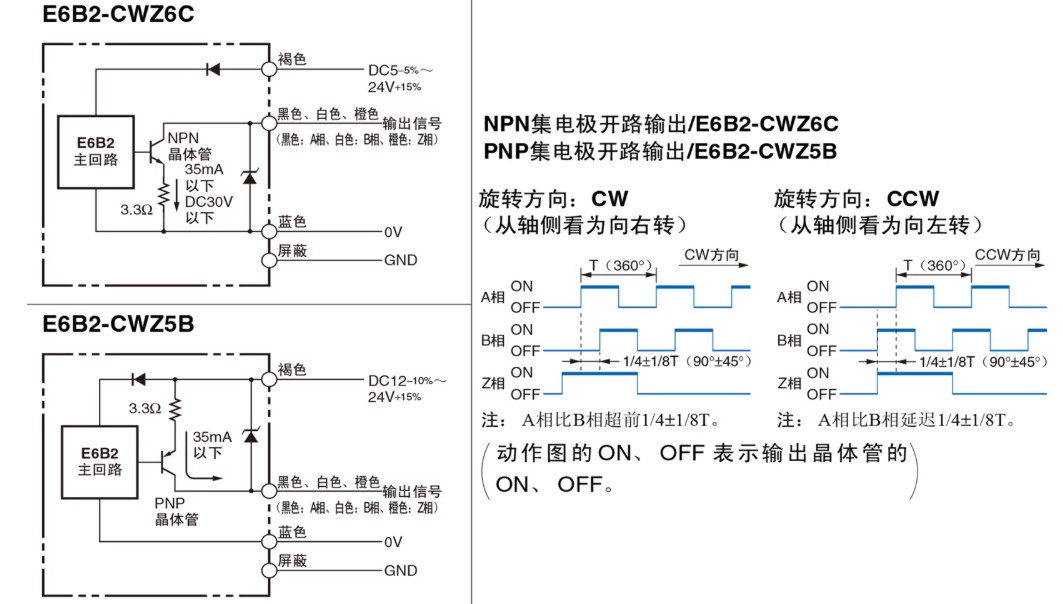

Принципиальная схема
