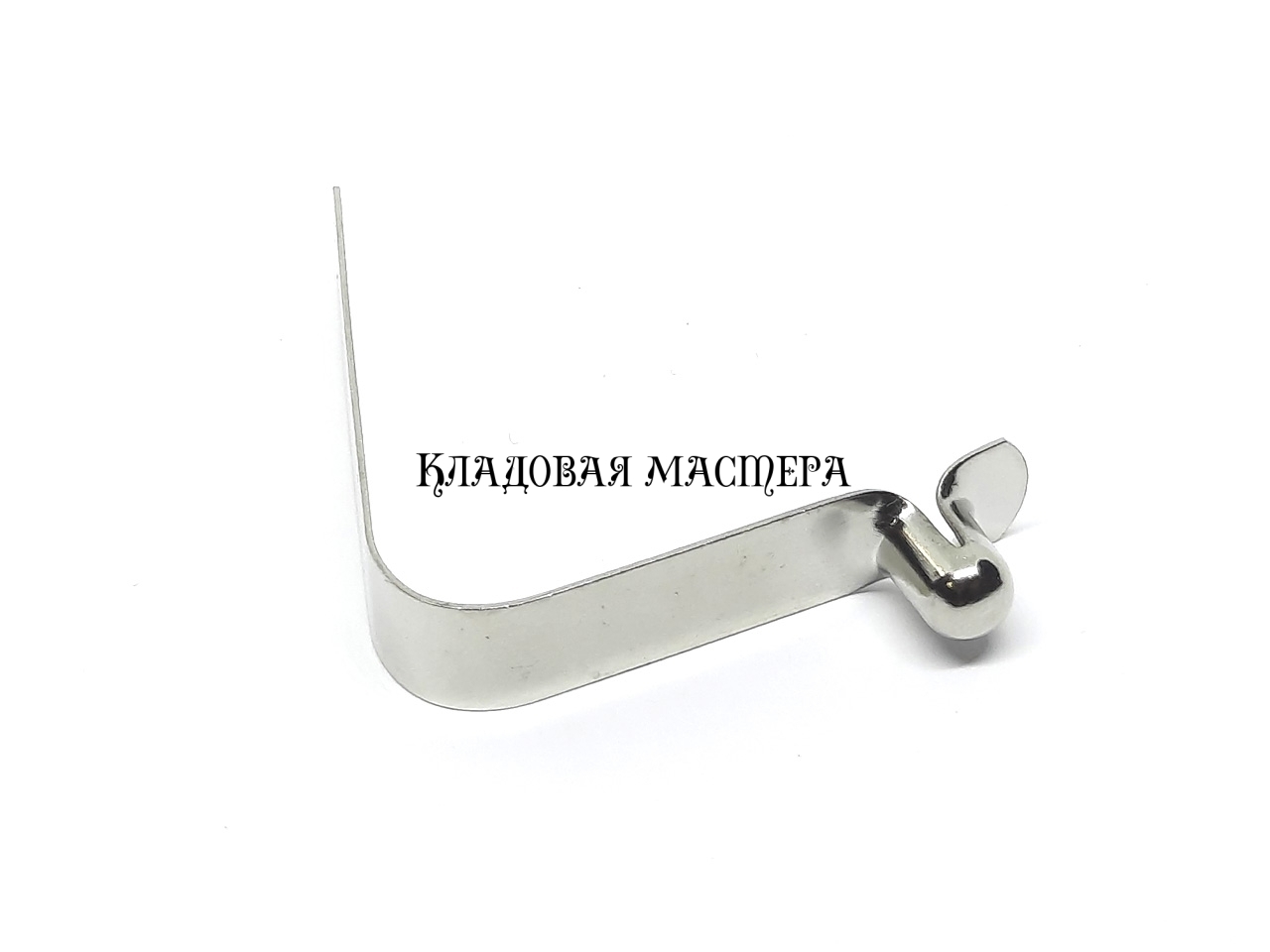

Фиксатор плоская V-образная пружина с кнопкой под отверстие Ø6 мм
Пружинный кнопочный фиксатор имеет v образную форму и предназначен для соединения труб и трубчатых конструкций с внутренним диаметром трубы от 12 до 24 мм. Отверстие для кнопки данного пружинного фиксатора необходимо сверлить Ø6-6,2 мм. Есть в наличии такой же фиксатор только меншей длины плеча.
Соединяемые трубы должны по возможности плотно входить друг в друга, чтобы повысит качество соединения. Фиксатор с кнопкой имеет цинковое покрытие. Применяются как для круглой, так и для квадратной трубы. Повышается удобство сборки и разборки различных конструкций - пружины не теряются, а остаются в трубе. Крепежные элементы помогают сократить время сборки вашего изделия. Устраняет необходимость в заклепках и винтах. Быстро монтируется в круглой или квадратной трубке. Застежка-кнопка выполнена из пружинной стали толщиной 0,5 мм. Используются при изготовлении мебели, лестниц, столов, каркасов палаток для торговли и выставок, теплицах. Достаточно иметь две трубы разных диаметров окончания и просверлить отверстия с одной стороны.
Преимущества кнопочных фиксаторов при соединениях труб:
- для труб внутренним диаметром 12 – 24мм
- соединяет трубные конструкции без использования специальных инструментов
- надежное соединение
- соединение одностороннее
- используются для круглых и квадратных труб.
- не вытягивается и остается в трубе
Технические характеристики фиксатора:

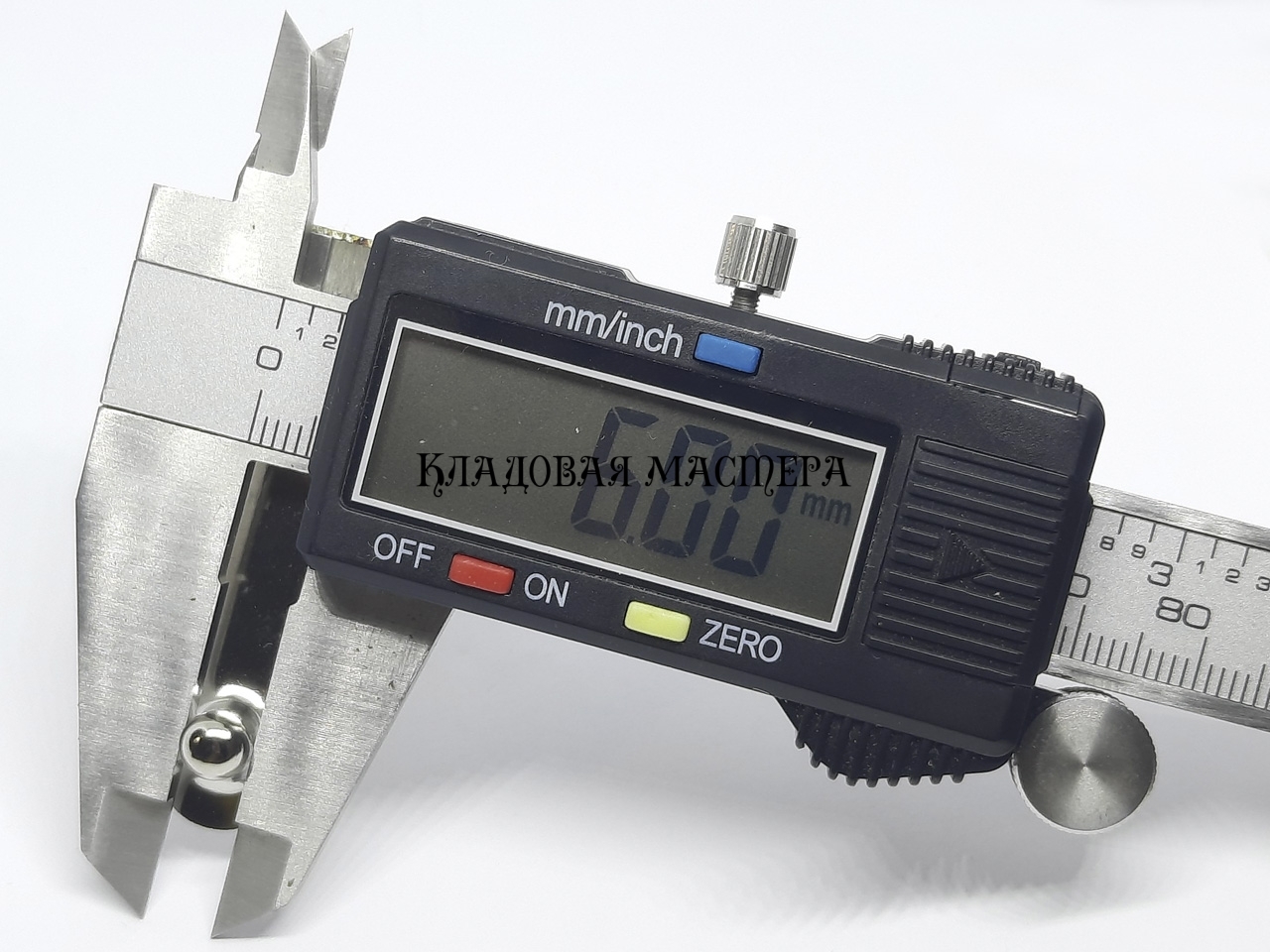

- Диаметр кнопки – 6 мм

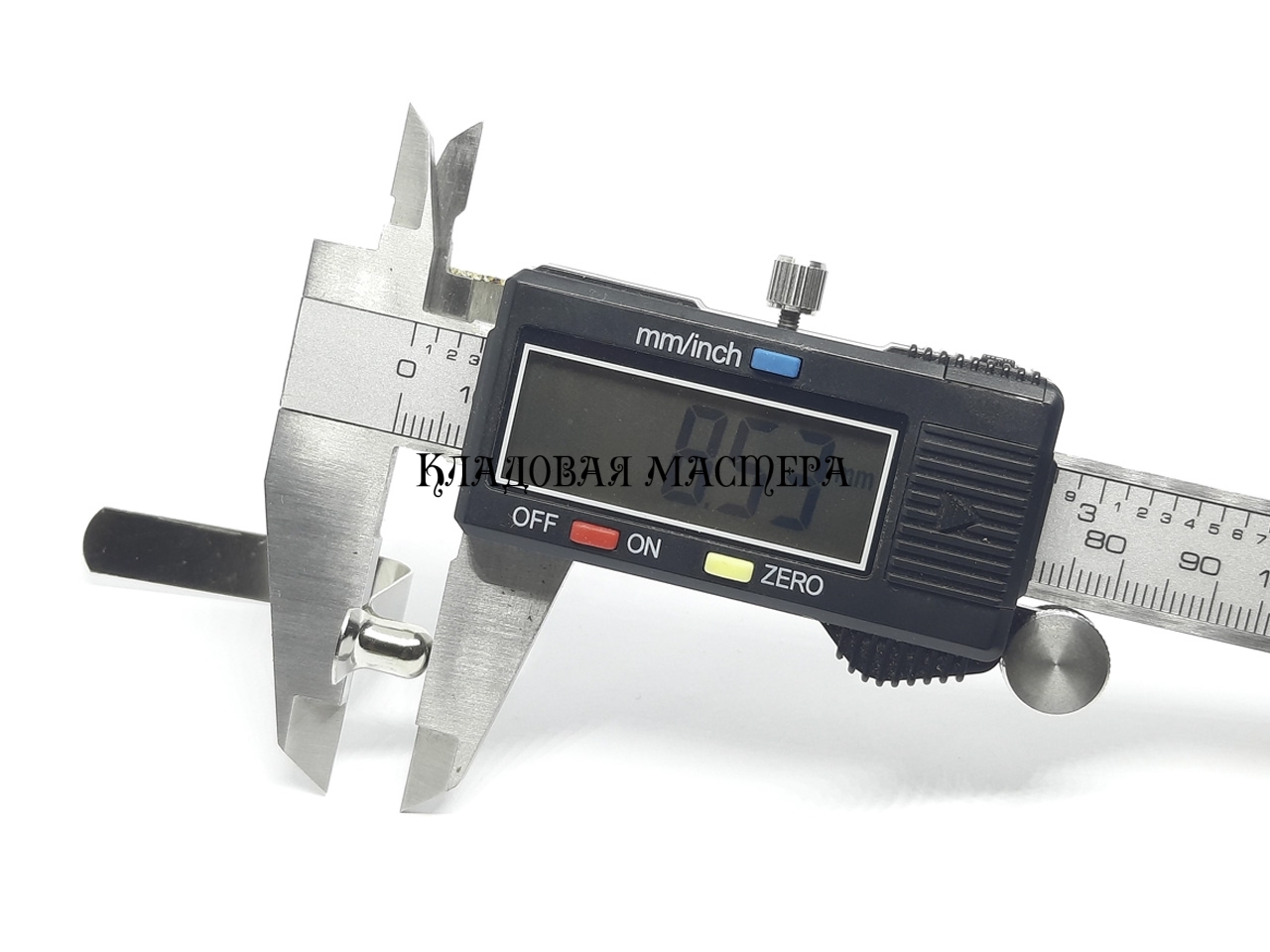

- Высота кнопки – 8.5 мм

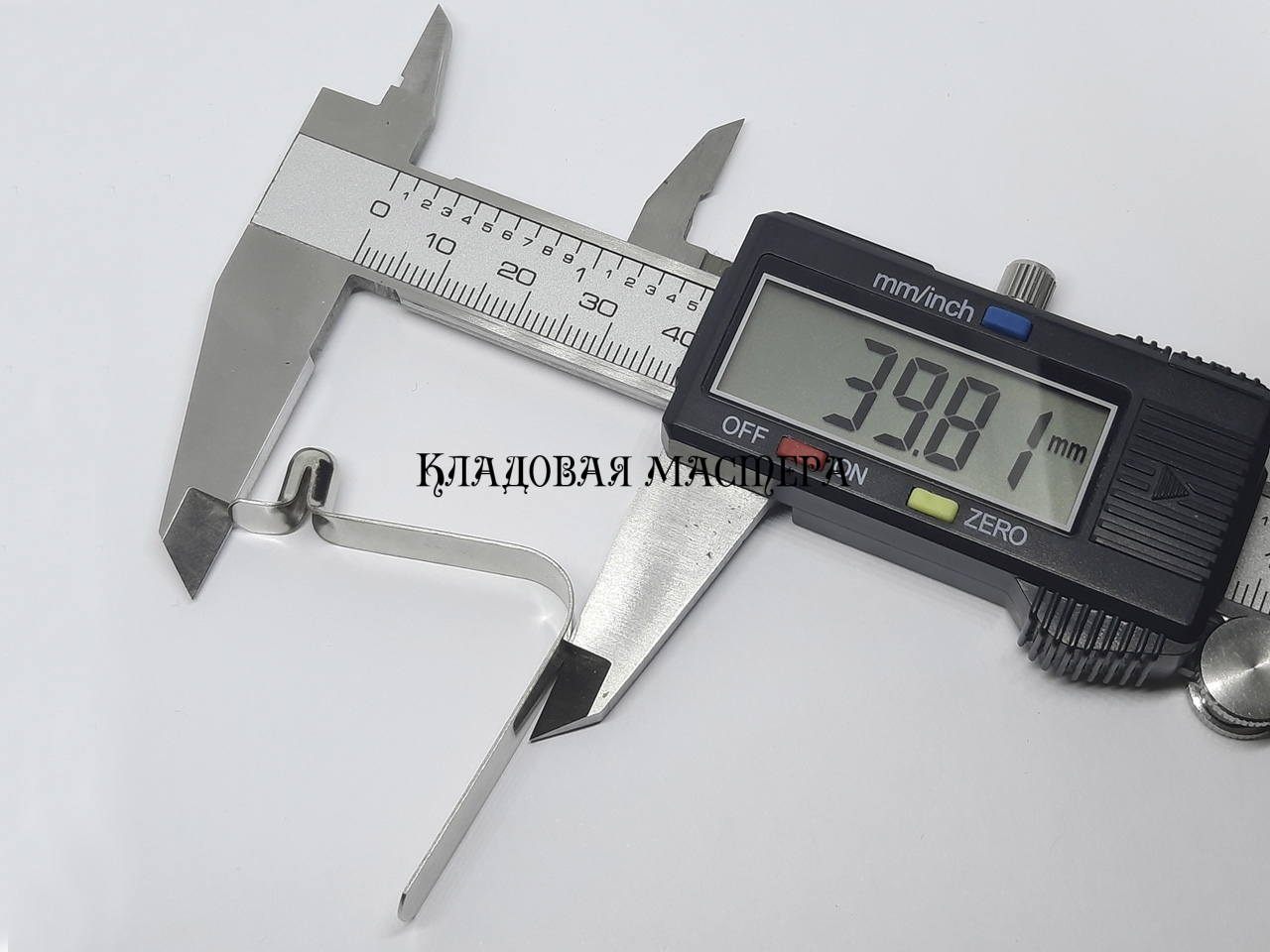

- Длина - 40 мм
- Толщина - 0.5 мм
- Минимальный внутренний диаметр трубы – 12 мм.
- Максимальный внутренний диаметр трубы – 24 мм.

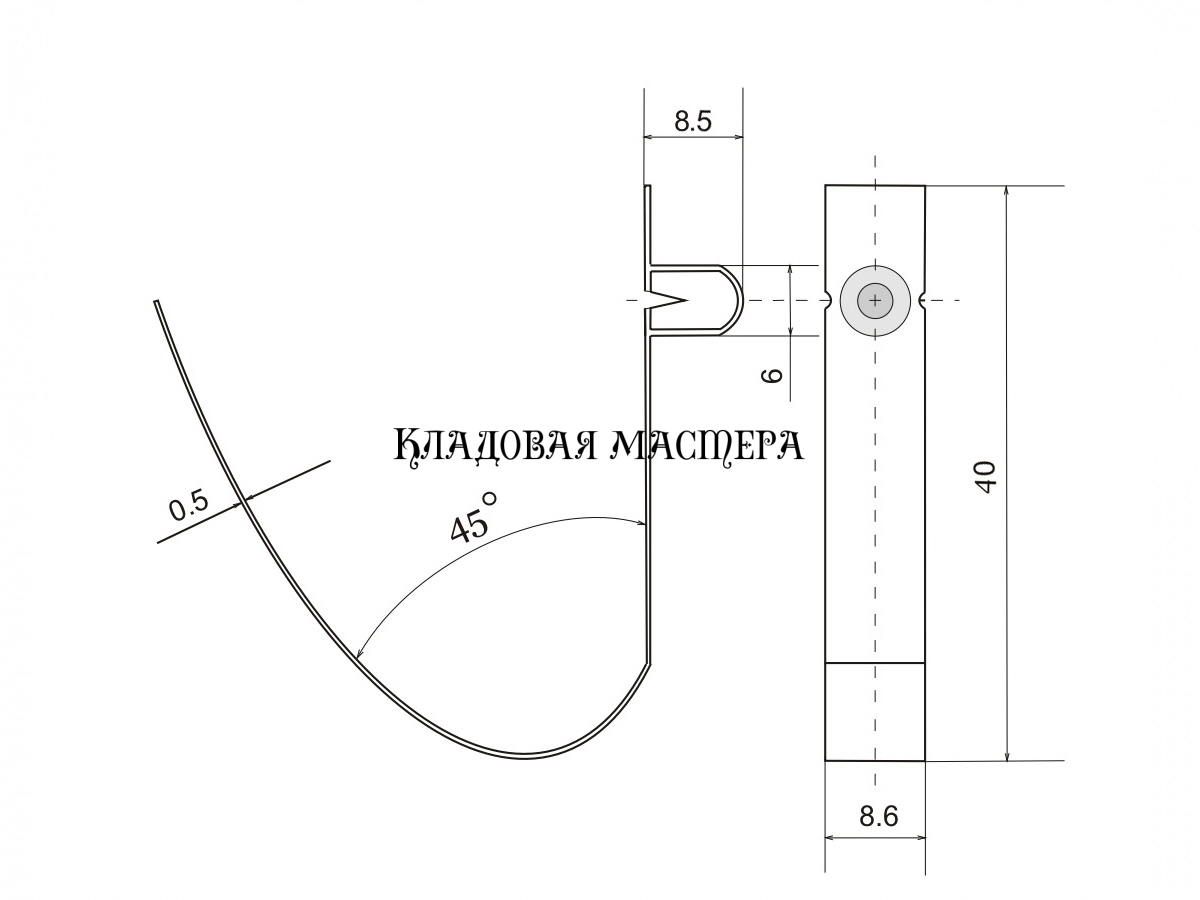

Чертеж фиксатора смотрите в галерее снимков и PDF
