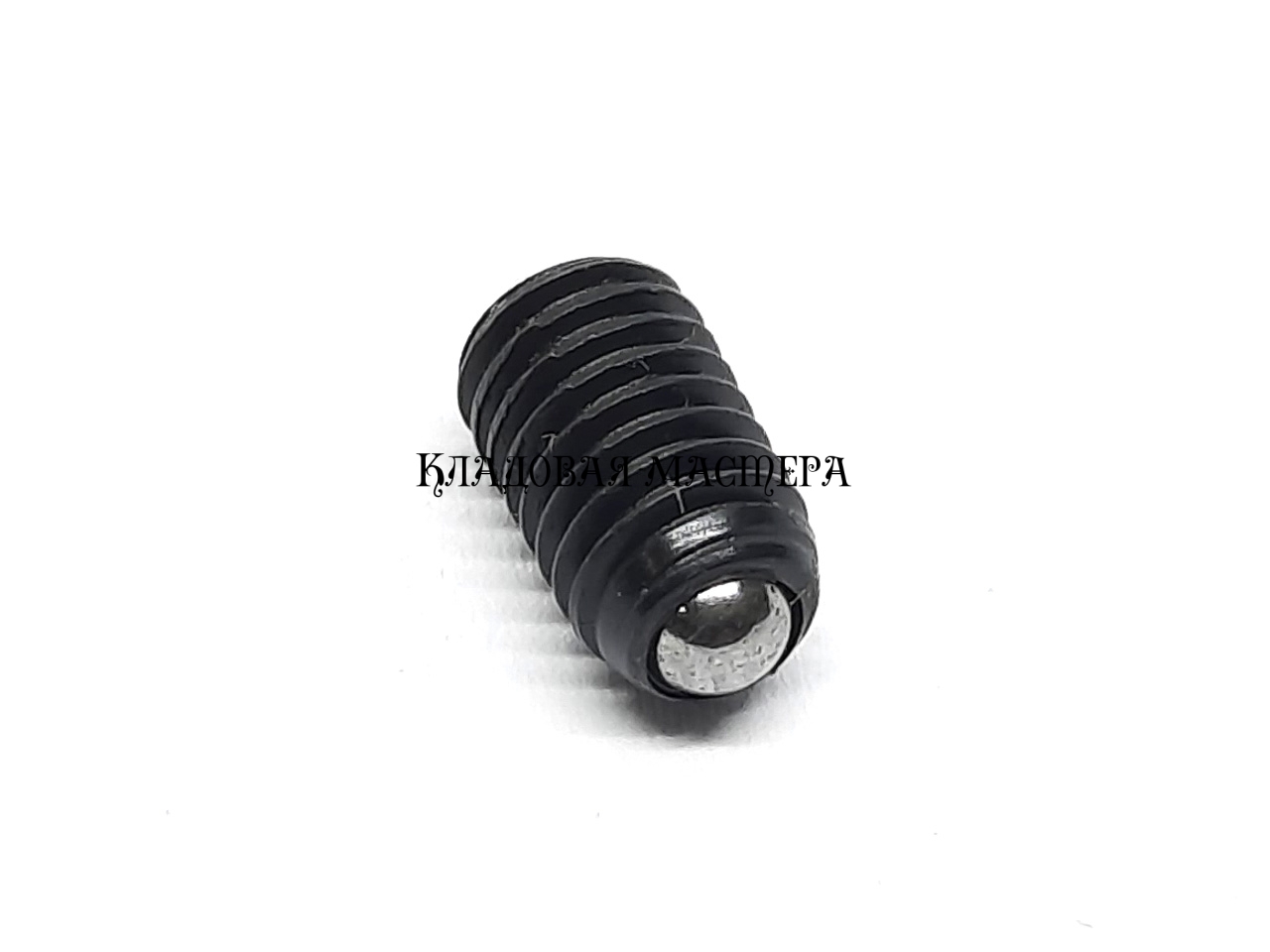

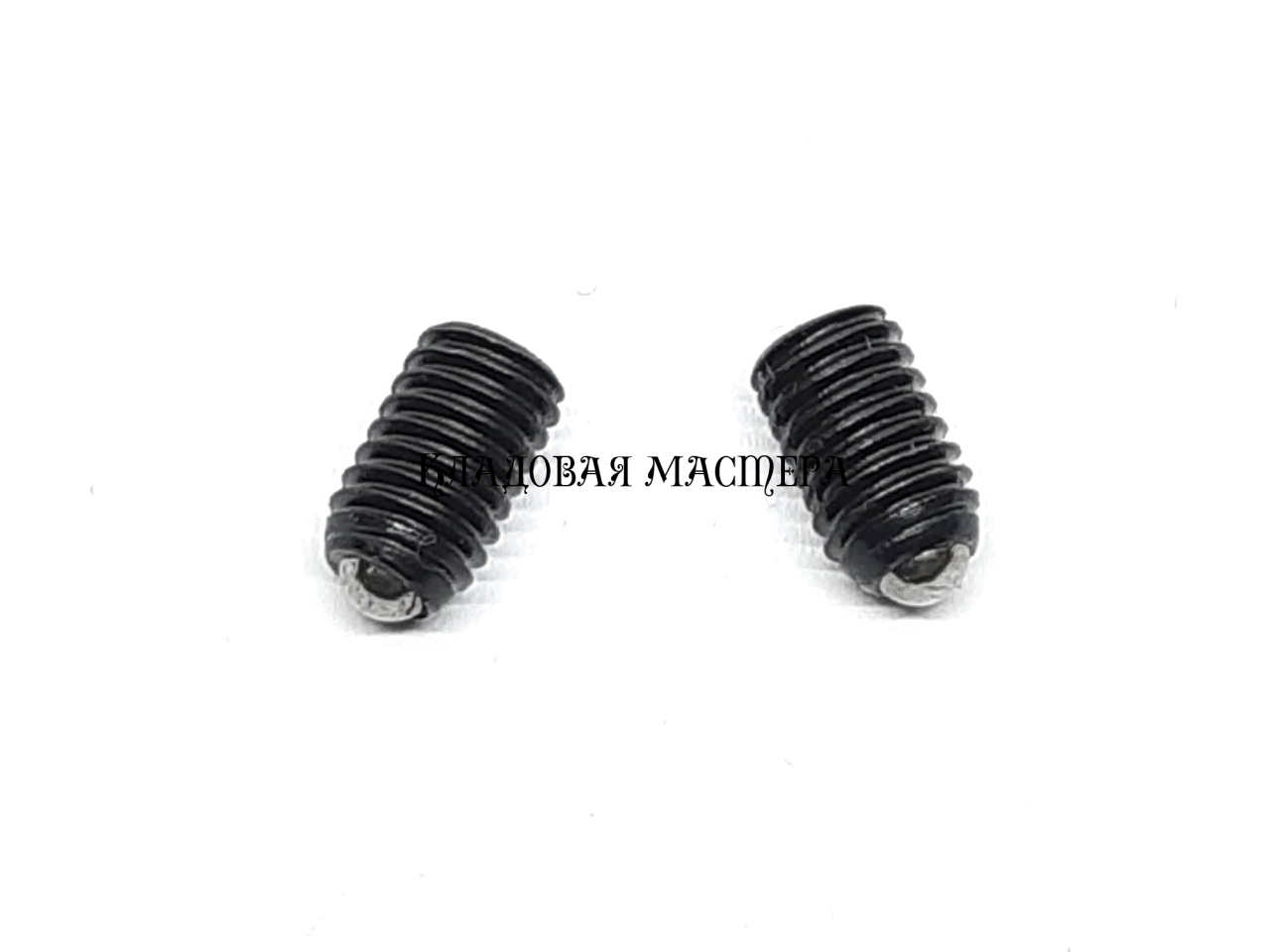

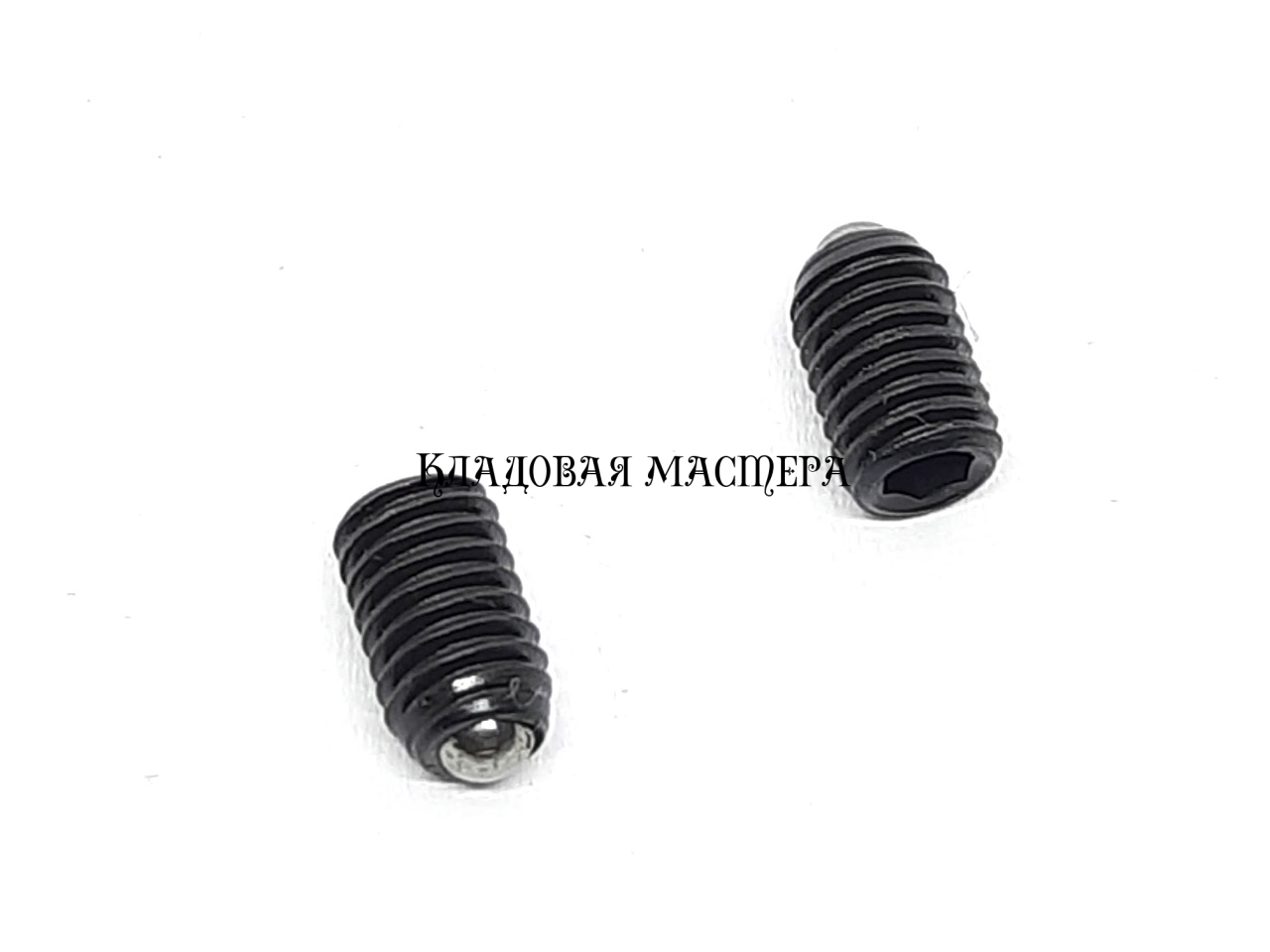

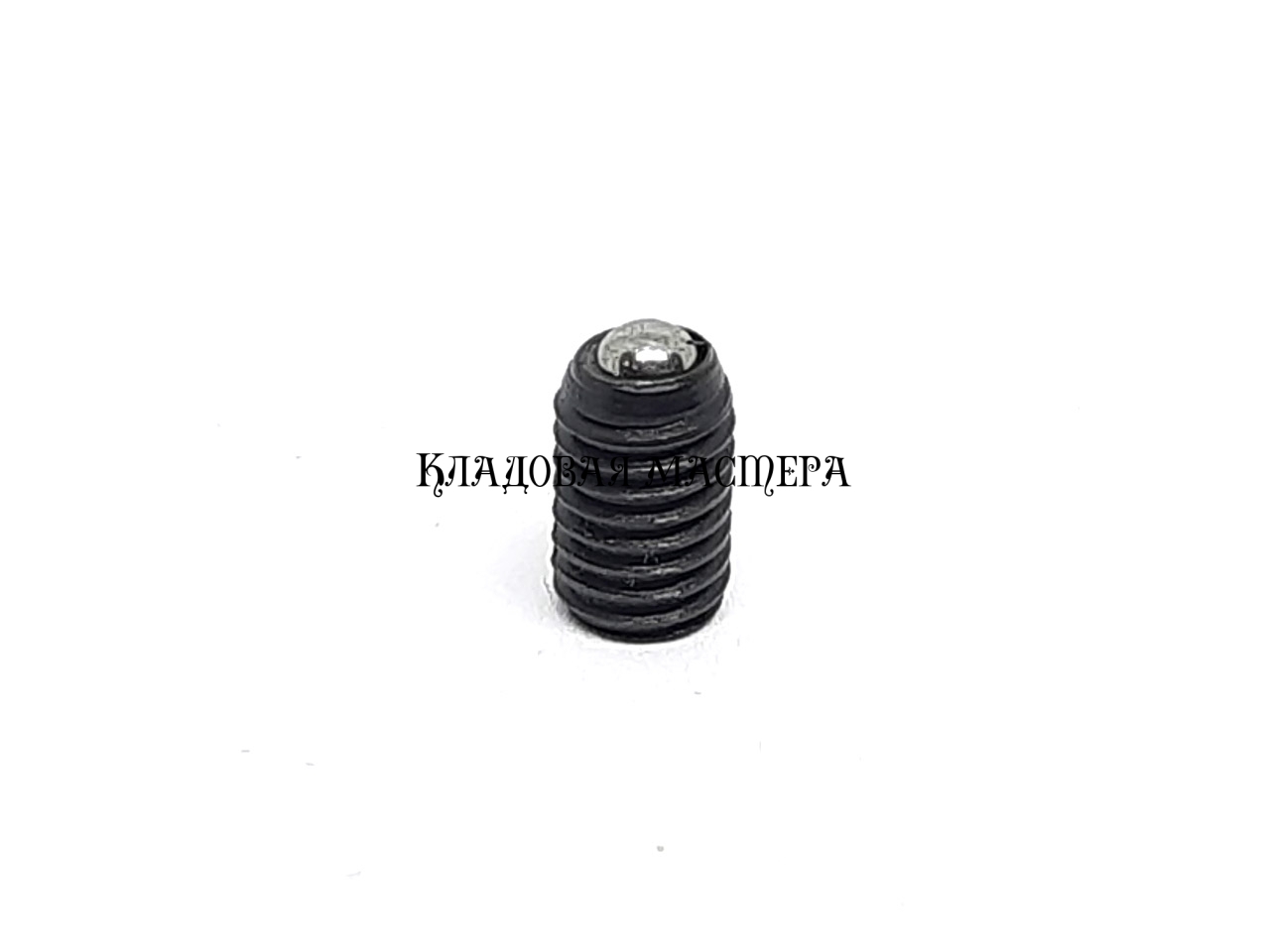

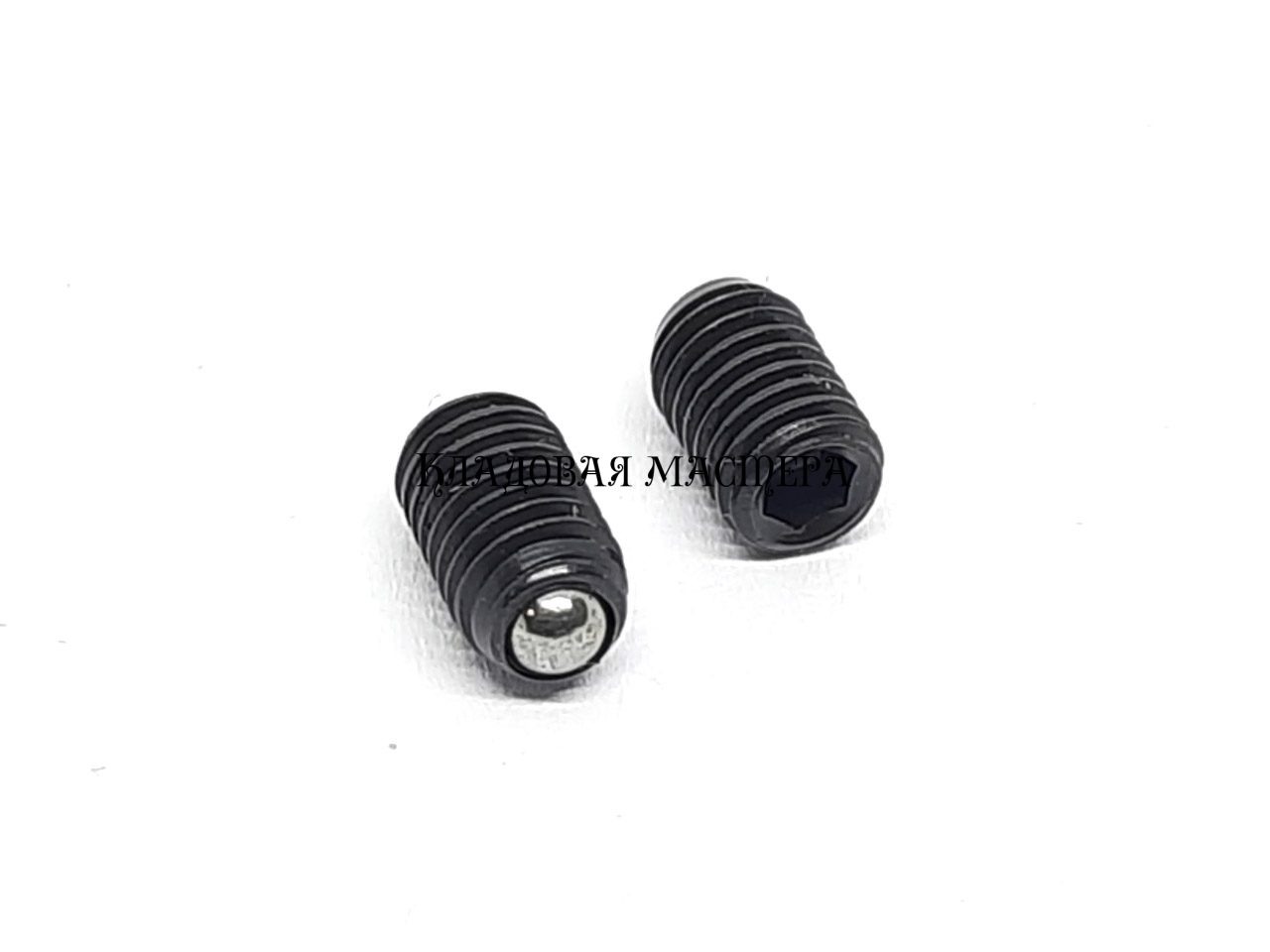

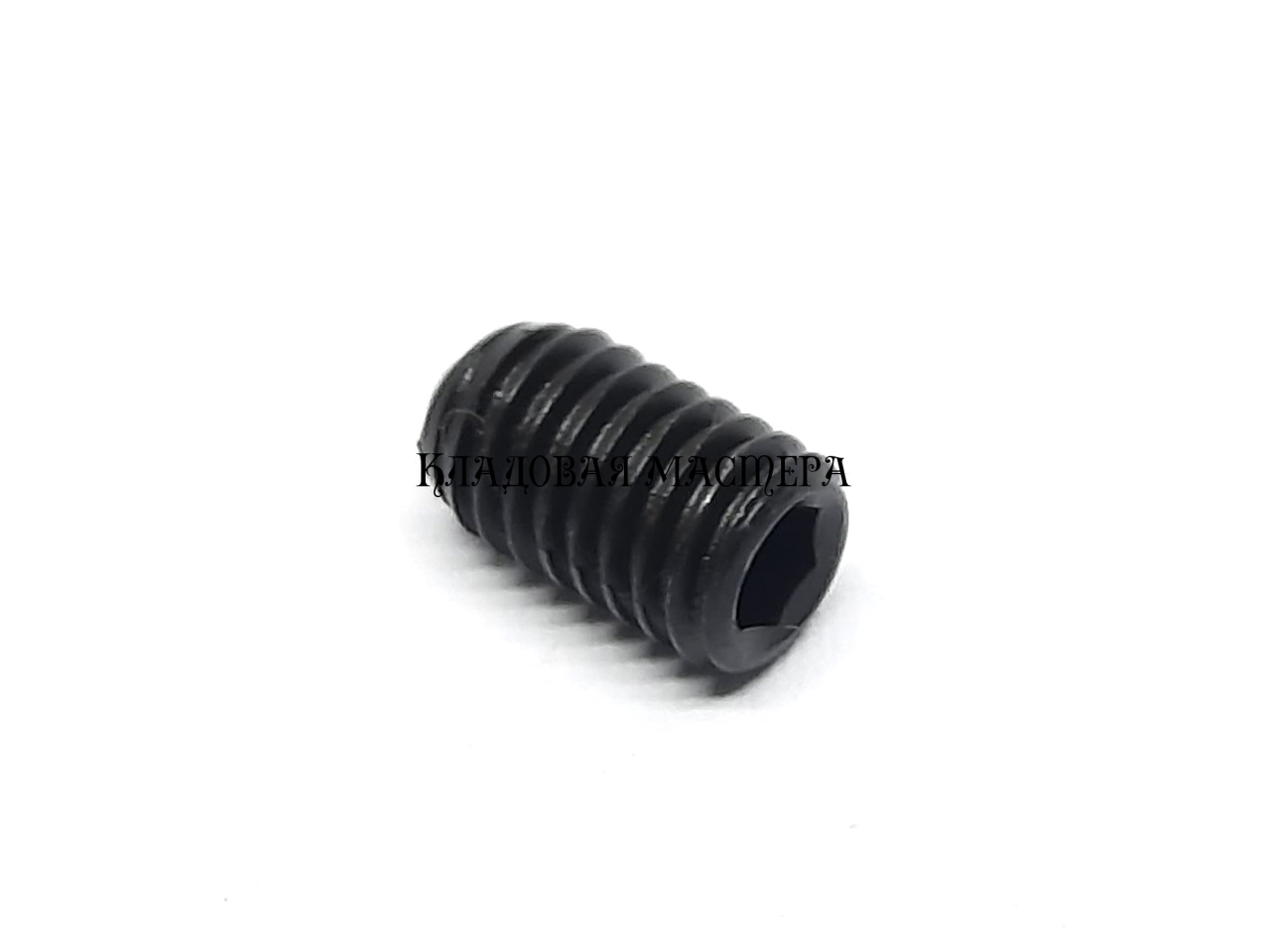

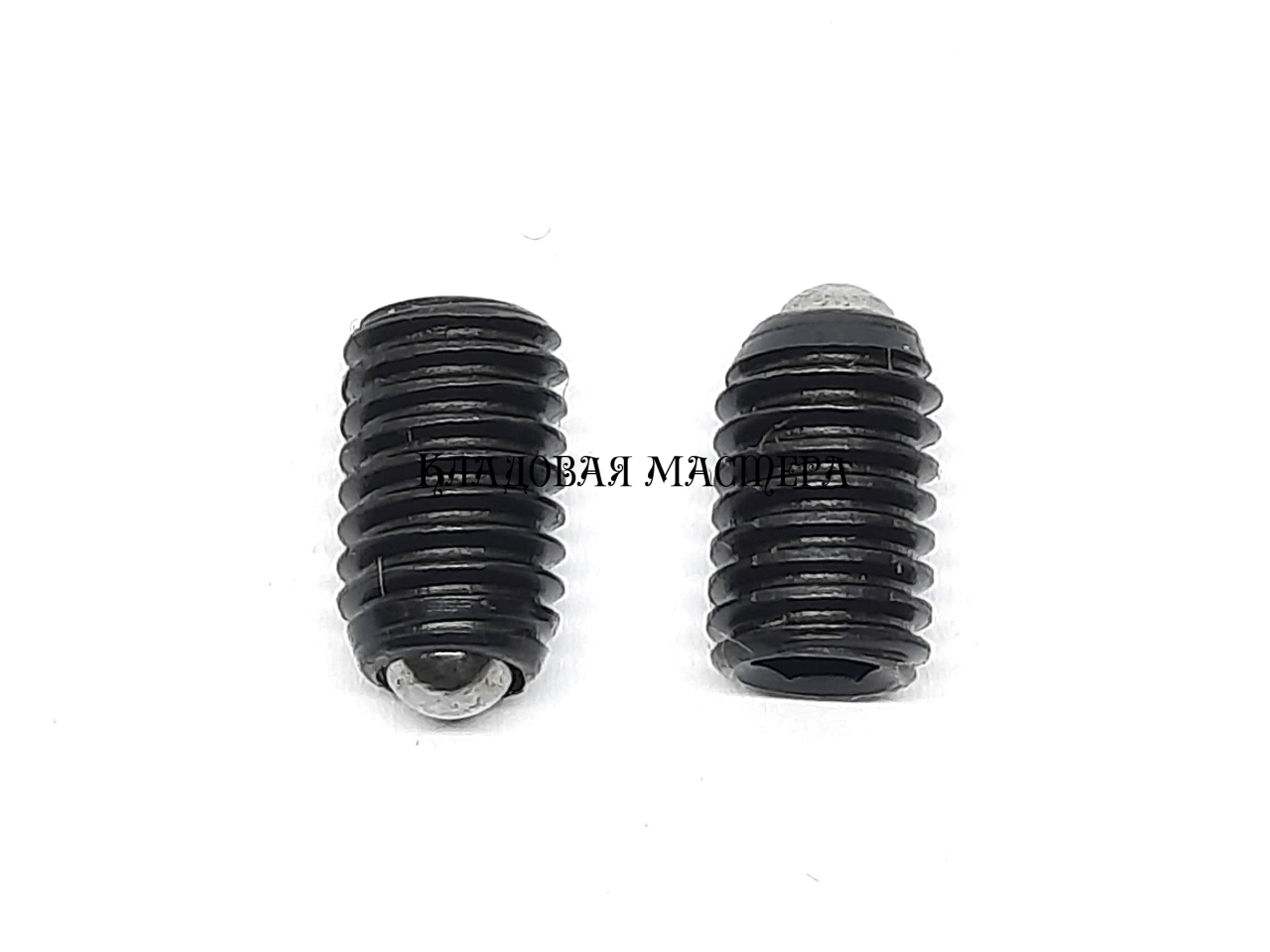

Винтовой фиксатор М5х8 из углеродистой стали с шариковой кнопкой

Пружинный фиксатор с резьбой ØМ5, длинной 8 мм с шариковой кнопкой диаметром Ø3 мм и шестигранным углублением. Винтовой шариковый плунжер предназначен для позиционирования и фиксации стержней и прутов различных форм сечения фиксируемых в полых трубках различных форм. Широко используется в машинном, медицинском, крепёжном и пневматическом оборудовании.

Для установки фиксатора пруток (стержень) должен засверливаться сверлом необходимого диаметра и нарезается резьба. Фиксатор вкручивается с помощью шестигранного ключа. В отличии от винтовых пружинных фиксаторов с цилиндрической кнопкой шариковые фиксаторы обладают неполной фиксацией, и приложив определенные усилия можно сместить изделие с точки фиксации. эта функция может быть крайне полезна в устройствах с изменяемым позиционированием и изменяемым под нагрузкой положением фиксации.

Технические характеристики:

• Диаметр корпуса фиксатора - М5;
• Длина корпуса фиксатора - 8 мм;
• Выступающая часть кнопки - 1.1 мм;
• Диаметр шариковой кнопки - 3.0 мм;
• Наиболее подходящее отверстие - 2.8 мм
• Тип кнопки -шарик;
• Материал фиксатора - углеродистая легированная сталь
• Цвет - тёмно серый.

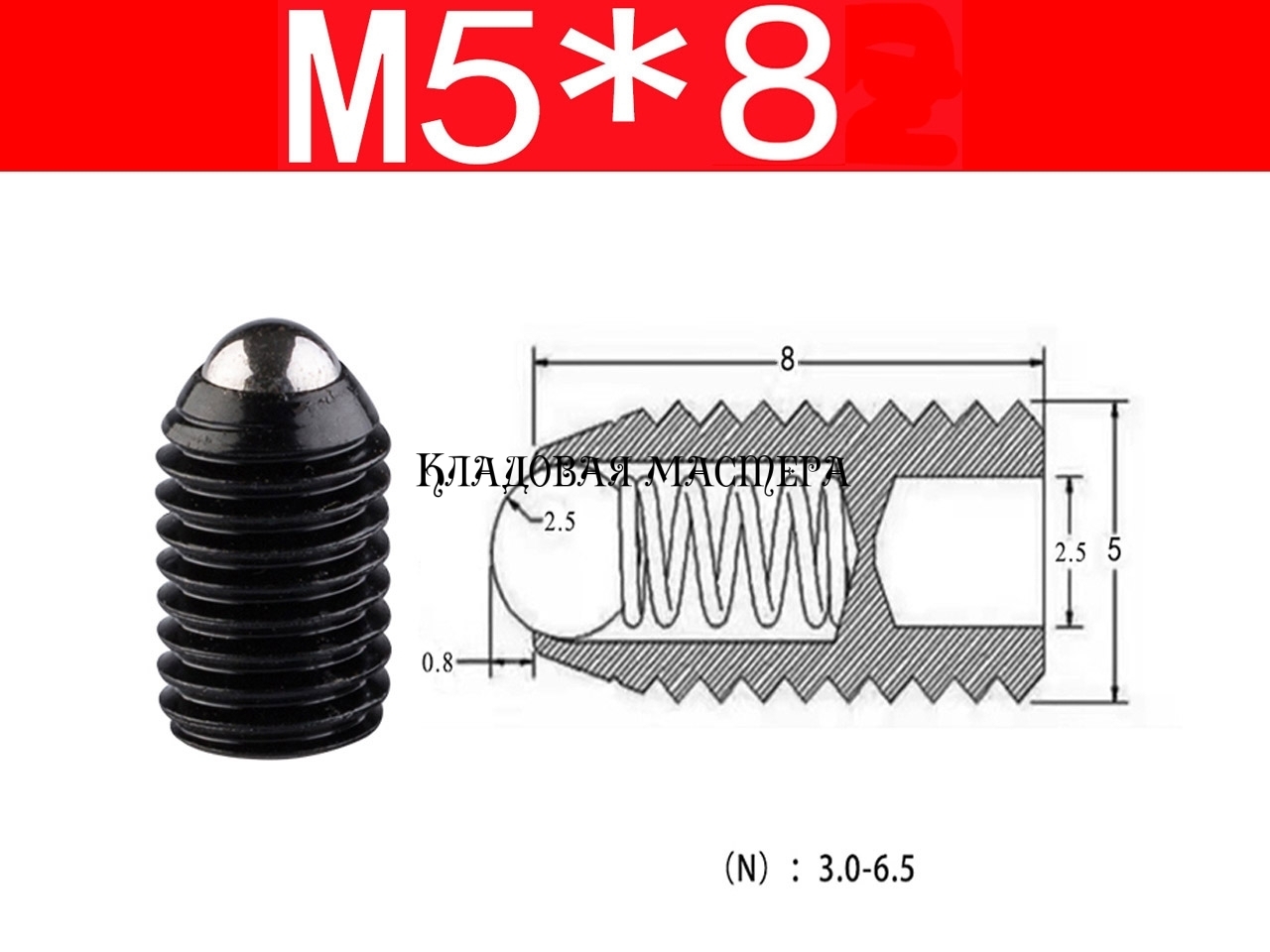

 Винт позиционирования M5*8*3.0, чертеж

Сводная таблица размеров шариковых фиксаторов из углеродистой легированной стали. Текущая модель фиксатора подсвечена.
