Винтовой фиксатор М6х8 из углеродистой стали с шариковой кнопкой

Пружинный фиксатор с резьбой ØМ6, длинной 8 мм с шариковой кнопкой диаметром Ø3,5 мм и шестигранным углублением. Винтовой шариковый плунжер предназначен для позиционирования и фиксации стержней и прутов различных форм сечения фиксируемых в полых трубках различных форм. Широко используется в машинном, медицинском, крепёжном и пневматическом оборудовании. Для установки фиксатора пруток (стержень) должен засверливаться сверлом необходимого диаметра и нарезается резьба. Фиксатор вкручивается с помощью шестигранного ключа. В отличии от винтовых пружинных фиксаторов с цилиндрической кнопкой шариковые фиксаторы обладают неполной фиксацией, и приложив определенные усилия можно сместить изделие с точки фиксации. эта функция может быть крайне полезна в устройствах с изменяемым позиционированием и изменяемым под нагрузкой положением фиксации.

• Диаметр корпуса фиксатора - М6;
• Длина корпуса фиксатора - 8 мм;
• Выступающая часть кнопки - 1.1 мм;
• Диаметр шариковой кнопки - 3.5 мм;
• Наиболее подходящее отверстие - 3.2 мм
• Тип кнопки -шарик;
• Материал фиксатора - углеродистая легированная сталь
• Цвет - тёмно серый.

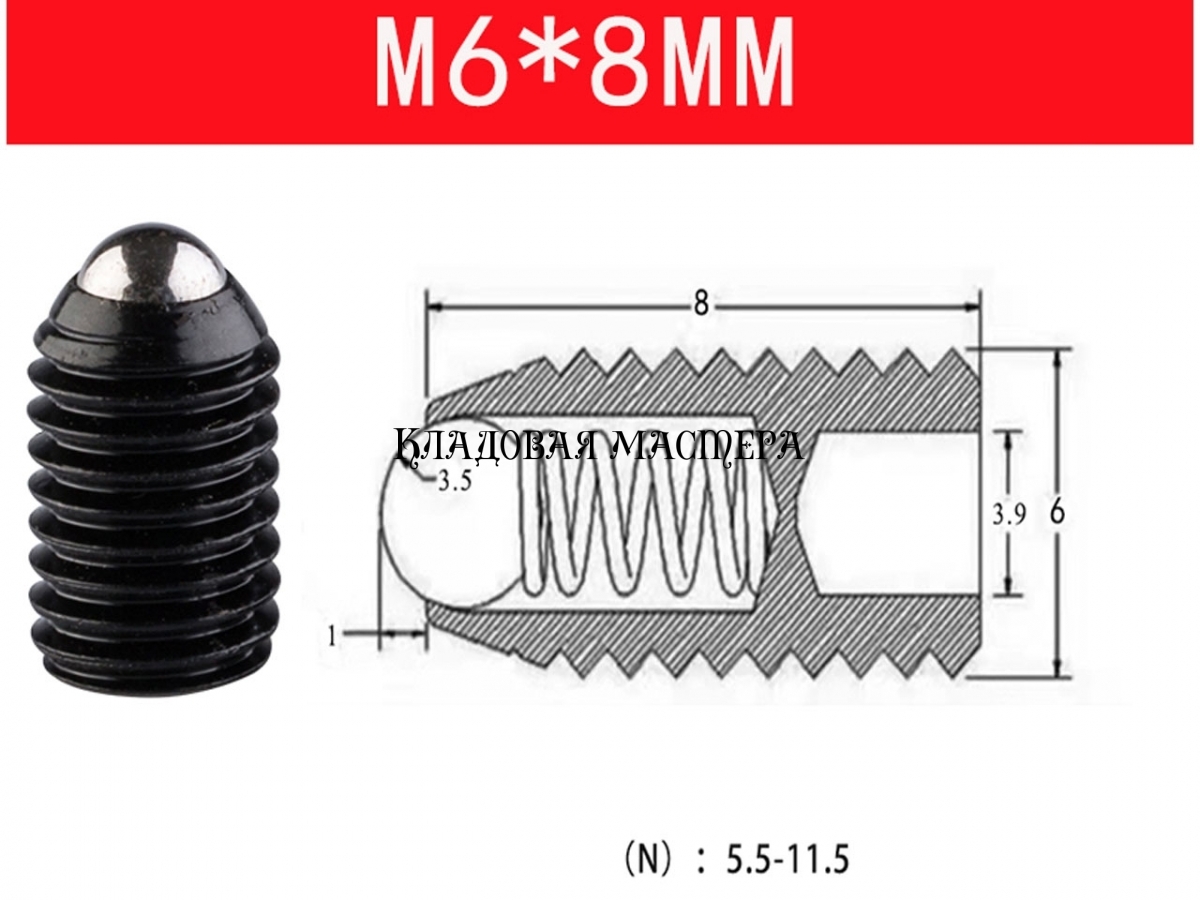

 Винт позиционирования M6*8*3.5, чертеж

Сводная таблица размеров шариковых фиксаторов из углеродистой легированной стали. Текущая модель фиксатора подсвечена.
