Разъем герметичный EKYK SP13, 7 PIN, IP68 Пара кабель-кабель

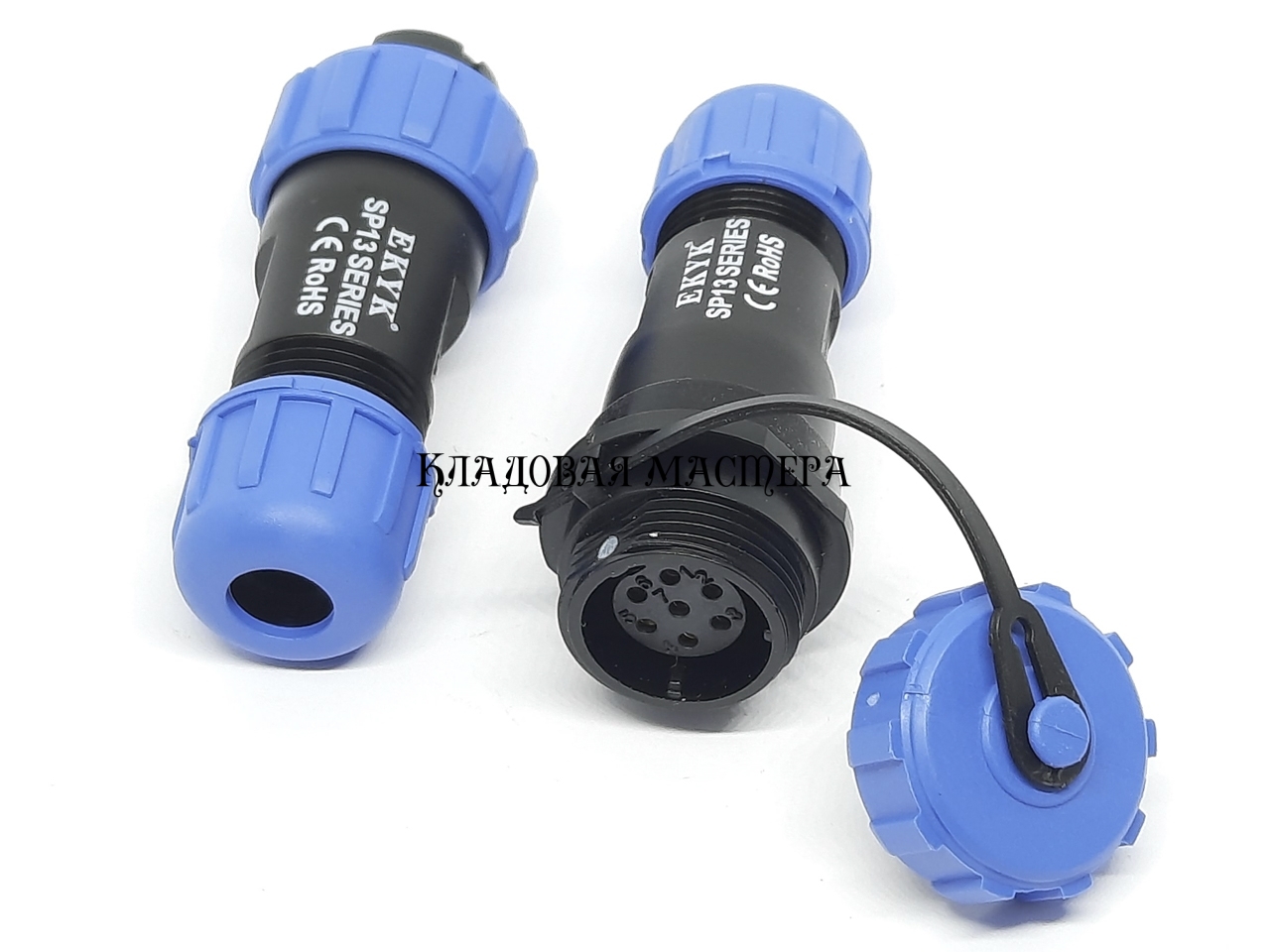

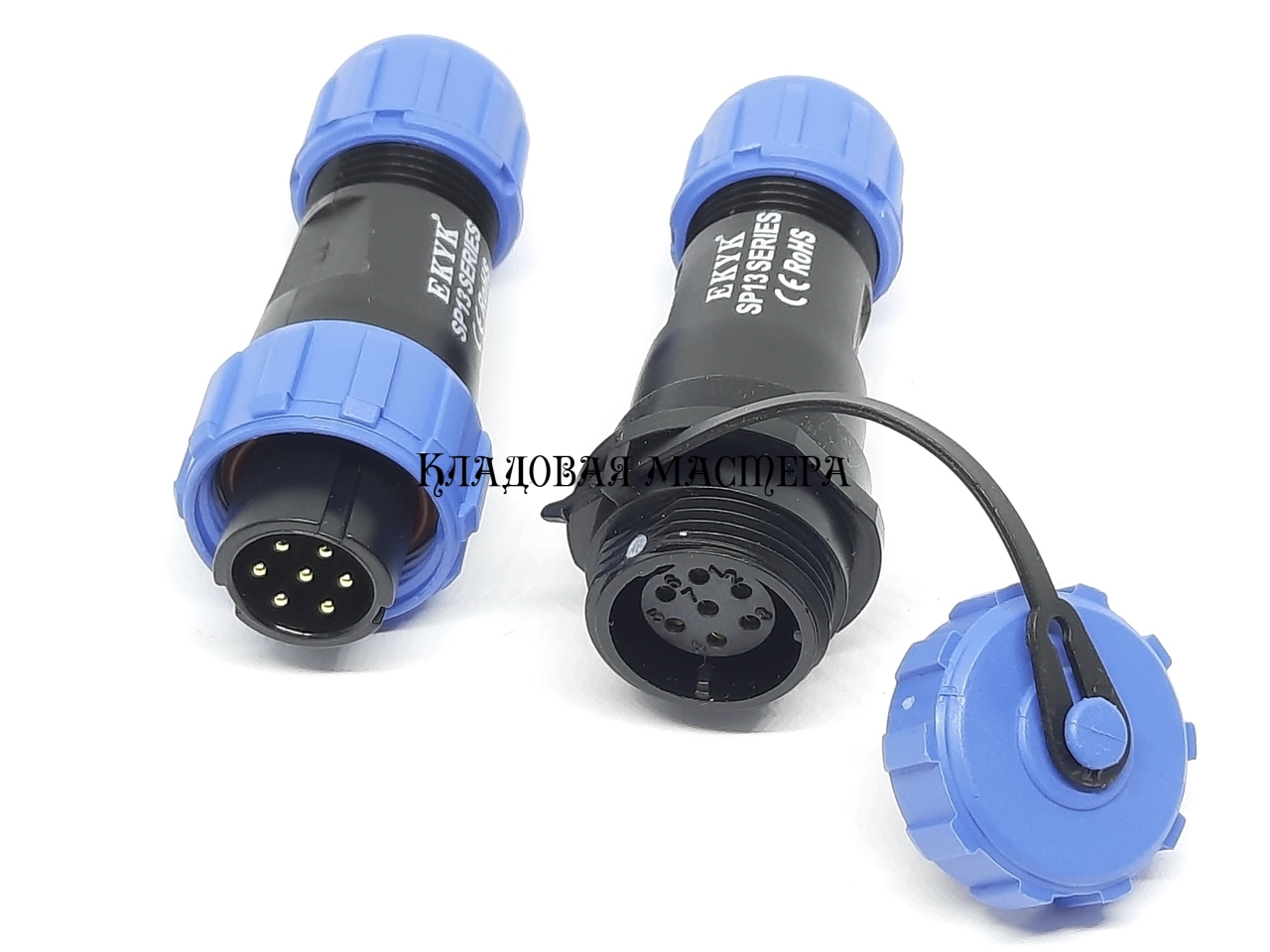

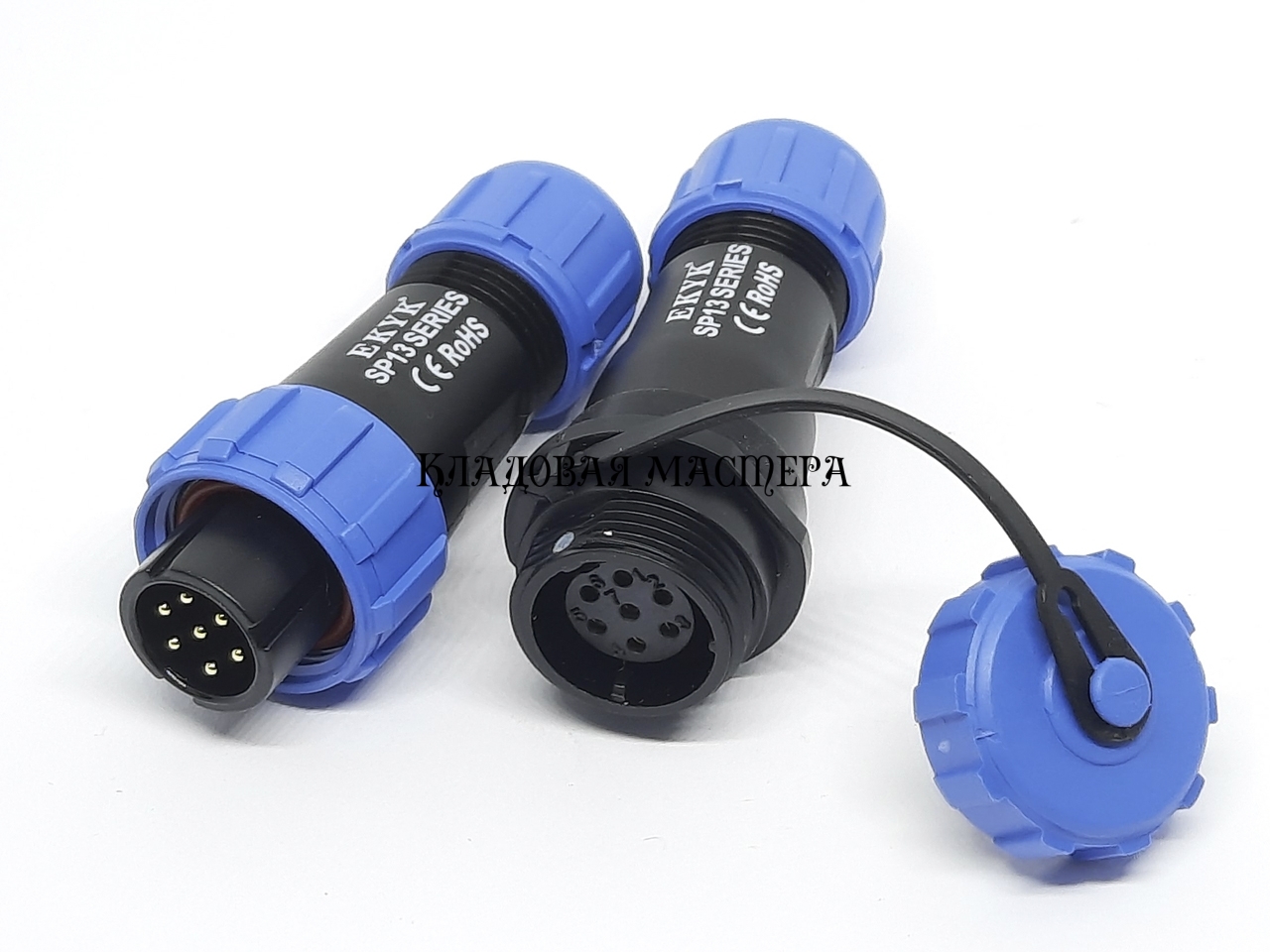

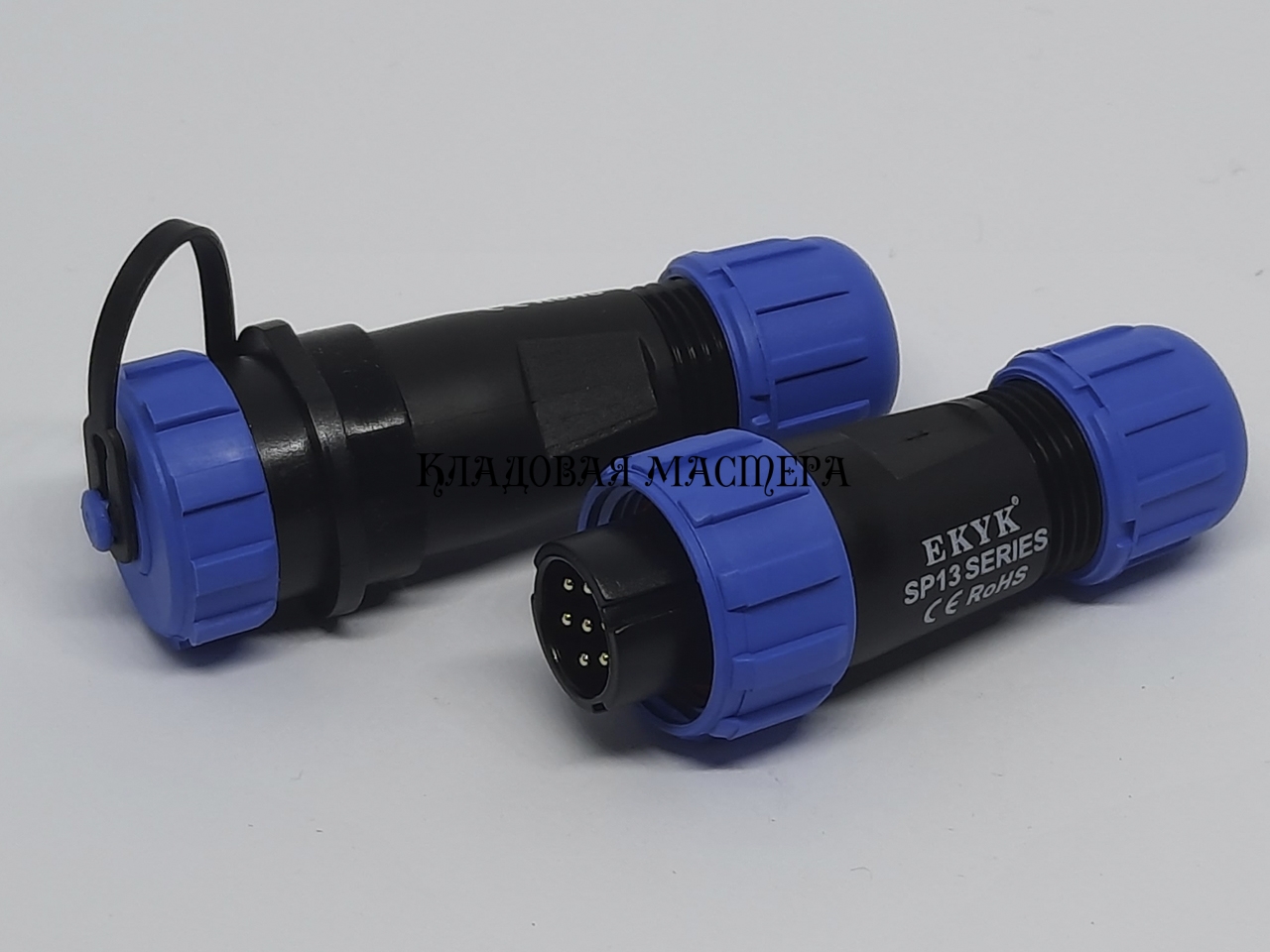

Соединительный разъем водонепроницаемый, пылезащитный, маслостойкий корпус IP68, SP13, 7 pin, комплект (гнездо кабельное + штекер кабельный). На гнезде есть крышка, которая закрывает его при отсутствии штекера. Штекер с гнездом крепится с помощью гайки. Монтажный размер гнезда - 13 мм. Есть уплотнительные резиновые прокладки, которые защищают соединение от попадания пыли, влаги, воды и других жидкостей..
Контакты в разъеме под пайку. Предназначен для состыковки двух кабелей максимум по семь жил каждый.

Параметры разъема SP13, IP68, 7 pin

Материал корпуса - термопластичный PA66
Номинальное напряжение - 125Вольт
Номинальная сила тока - 5 А
Класс огнестойкости UL94-V0
Количество контактов - 7
Изолятор - термопластичный PPS высокая термостойкость
Материал контакта - бронза с позолотой
Уплотнительное кольцо - силикагель
Тип корпуса - гнездо кабельное + штекер кабельный
Подключение:- резьбовое соединение
Рабочая температура - 40 градусов C ~ 110 градусов C
Уплотнение:- в соответствии с IP68
Применимый диаметр кабеля: - 4 ~ 6.5 мм
Механическая жизнь - более 500 разъединений/соединений
Длина гнезда: 52 мм
Длина штекера: 52 мм

Количество контактов	2	3	4	5	6	7	9
Номинальный ток (А)	13A	13A	5A	5A	5A	5A	3A
Диаметр контакта	Ø1.6x2	Ø1.6x3	Ø1x4	Ø1x5	Ø1x6	Ø1x7	Ø0.7x9
Номинальное напряжение (AC.V)	250V	250V	200V	180V	125V	125V	125V
Тестовое напряжение (AC.V.1min)	1500V	1500V	1500V	1000V	1000V	1000V	1000V

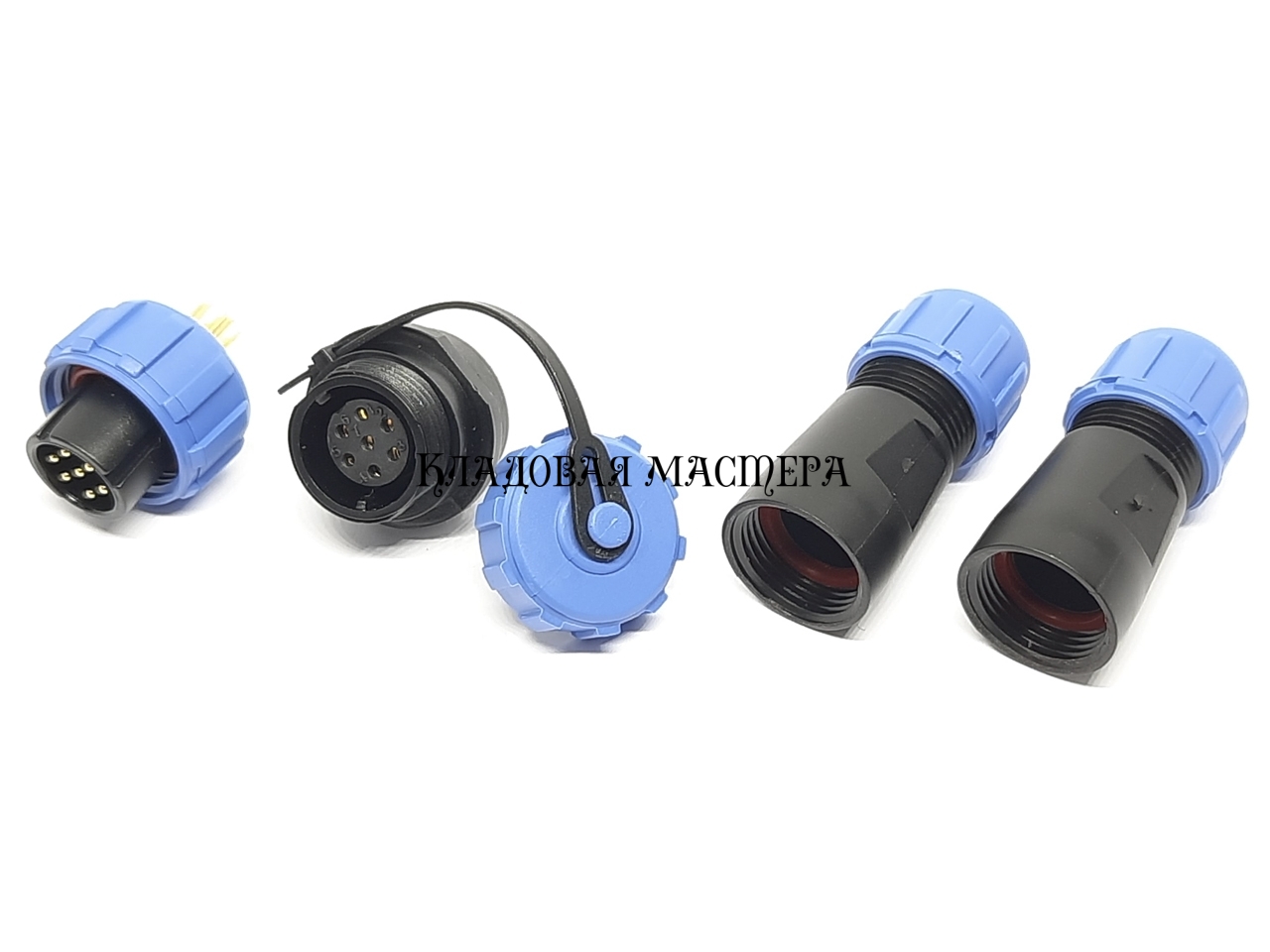

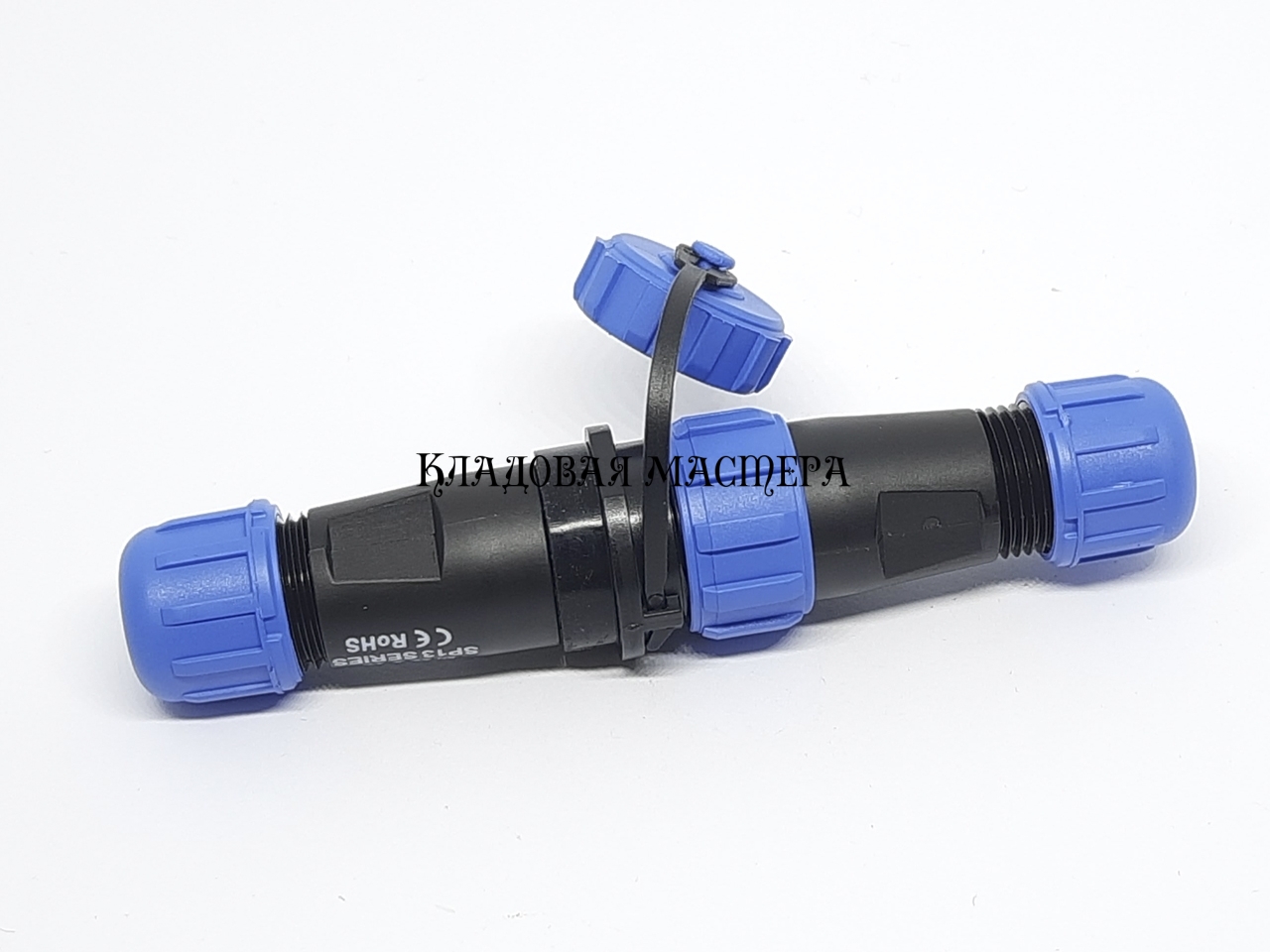

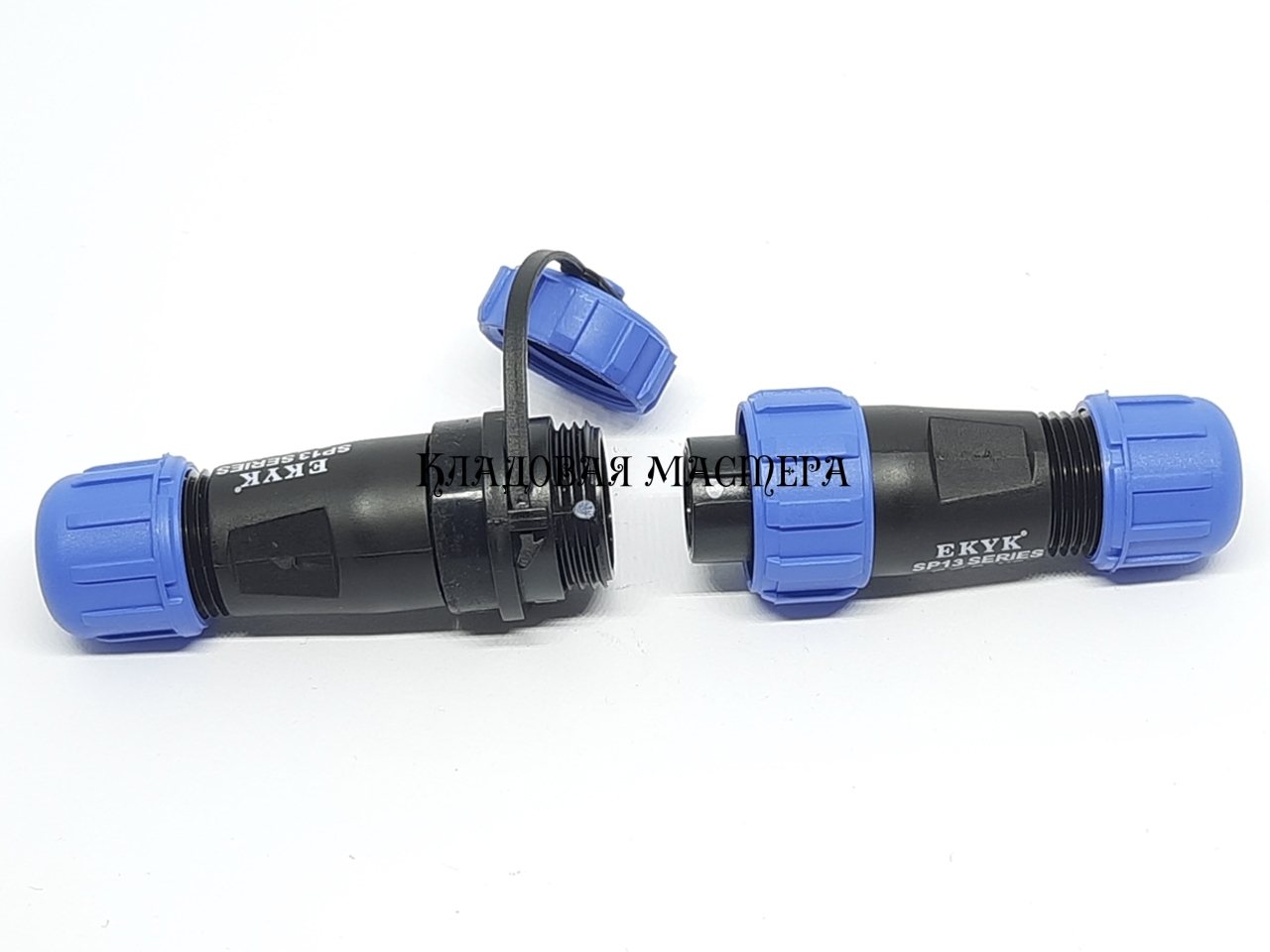

Разъем состоит из двух частей. Обе части и гнездо и штекер предназначены для монтажа на кабель. Разъем плотно обжимает провод через уплотнительные кольца, и защищает контакты и соединение от попадания влаги. Такие разъемы широко используются в подводном и надводном оборудовании водных судов, автотранспорте, а также для различного оборудования, работающего под водой, в условиях высокой влажности, или химически активной среде.

Чертеж разъема SP-13
