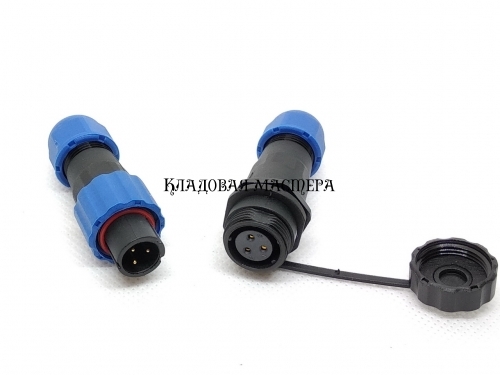

Разъем герметичный SD13, 3 PIN, IP68 Пара кабель-кабель

Соединительный разъем водонепроницаемый, пылезащитный, маслостойкий корпус IP68, SD13, 3 pin, комплект (гнездо кабельное + штекер кабельный). На гнезде есть крышка, которая закрывает его при отсутствии штекера. Штекер с гнездом крепится с помощью гайки. Монтажный размер гнезда - 13 мм. Есть уплотнительные резиновые прокладки, которые защищают соединение от попадания пыли, влаги, воды и других жидкостей..
Контакты в разъеме под пайку. Предназначен для состыковки двух кабелей максимум по три жилы каждый.

Параметры разъема SD13, IP68, 3 pin

• Материал корпуса - термопластичный PA66
• Номинальное напряжение - 250 Вольт
• Номинальная сила тока - 5 А
• Класс огнестойкости UL94-V0
• Количество контактов - 3
• Изолятор - термопластичный PPS высокая термостойкость
• Материал контакта - бронза с позолотой
• Уплотнительное кольцо - силикагель
• Тип корпуса - гнездо кабельное + штекер кабельный
• Подключение:- резьбовое соединение
• Рабочая температура - 40 градусов C ~ 110 градусов C
• Уплотнение:- в соответствии с IP68
• Применимый диаметр кабеля: - 4 ~ 6.5 мм
• Механическая жизнь - более 500 разъединений/соединений
• Длина гнезда: 52 ​​мм
• Длина штекера: 52 ​​мм

Разъем состоит из двух частей. Обе части и гнездо и штекер предназначены для монтажа на кабель. Разъем плотно обжимает провод через уплотнительные кольца, и защищает контакты и  соединение от попадания влаги. Такие разъемы широко используются в подводном и надводном оборудовании водных судов, автотранспорте, а также для различного оборудования, работающего под водой, в условиях высокой влажности, или химически активной среде.

Таблица характеристик разъема SD-13

Чертеж разъема SP-13
