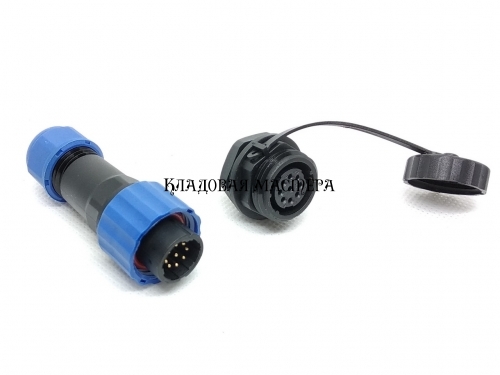

Разъем герметичный SP16, 9 pin, IP68 комплект

Разъем водонепроницаемый быстрого соединения IP68, SP16, 9 pin, комплект состоит из гнезда монтажного и штекера кабельного. На гнезде есть крышка, которая закрывает его при отсутствии штекера. Штекер с гнездом крепится с помощью гайки. Монтажный размер гнезда - 16 мм. Есть уплотнительные резиновые прокладки, которые защищают соединение от попадания пыли, влаги. Контакты в разъеме под пайку.

Параметры разъёма SP16 9pin

• Материал корпуса - термопластичный PA66
• Количество контактов - 9
• Изолятор - термопластичный PPS высокая термостойкость
• Материал контакта - бронза с позолотой
• Уплотнительное кольцо - силикагель
• Тип корпуса - гнездо монтажное + штекер кабельный
• Подключение:- резьбовое соединение
• Рабочая температура - 25 градусов C ~ 110 градусов C
• Уплотнение:- в соответствии с IP68
• Применимый диаметр провода: - 6 ~ 6,5 мм
• Механическая жизнь - более 500 разъединений/соединений

Разъем состоит из двух частей:

• Часть 1 предназначена для установки на корпус оборудования, имеет уплотнительные прокладки и защитную крышку.
• Часть 2 предназначена для монтажа на провод. Разъем плотно обжимает провод через уплотнительные кольца, и защищает контакты и  соединение от попадания влаги. Такие разъемы широко используются в подводном и надводном оборудовании водных судов, автотранспорте, а также для различного оборудования, работающего под водой, в условиях высокой влажности, или химически активной среде.

Характеристики разъемов серии SP-16

Чертеж разъема SP-16
