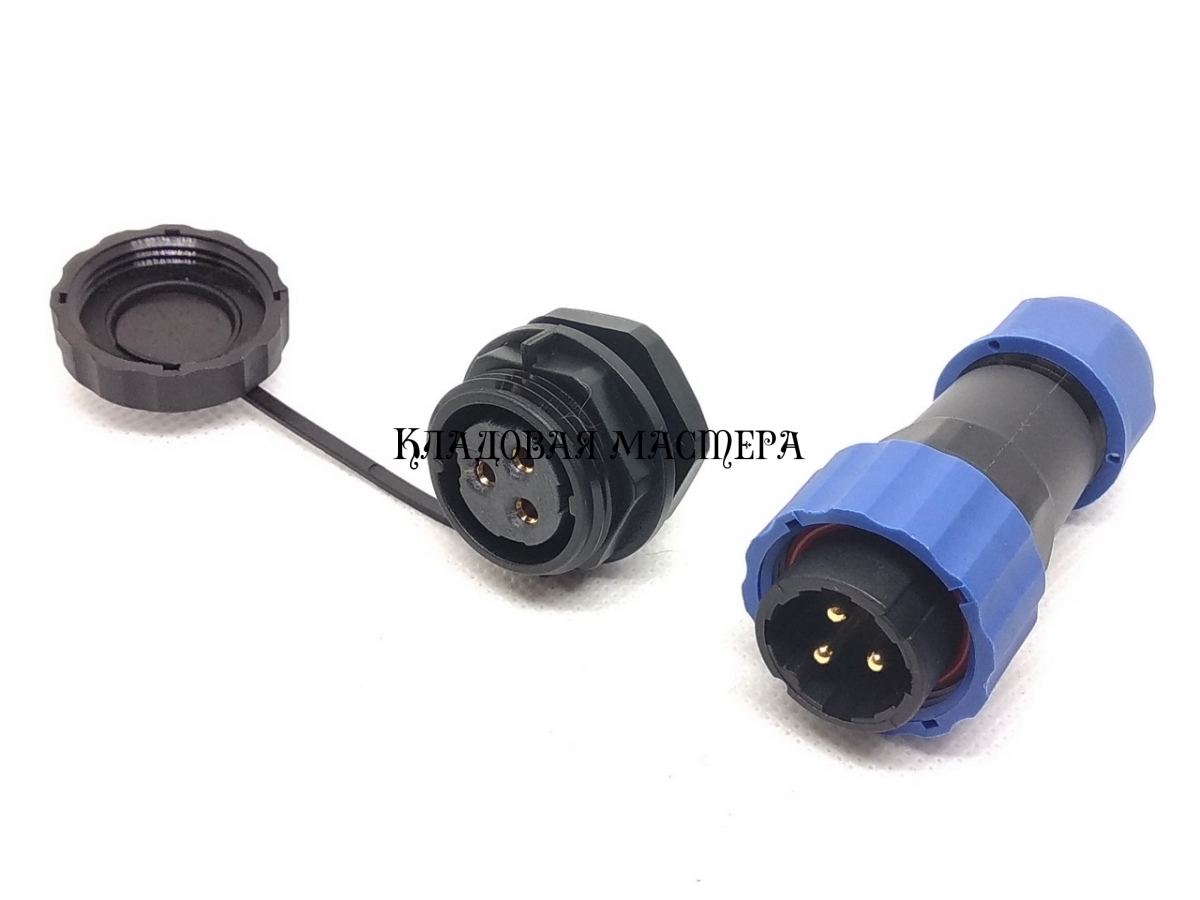

Герметичный разъем SP20, 3 pin, IP68 комплект
Герметичный разъем  SP20, 3 pin, IP68 комплект фото 1
  • Герметичный разъем  SP20, 3 pin, IP68 комплект фото 1
  • Герметичный разъем  SP20, 3 pin, IP68 комплект фото 2
  • Герметичный разъем  SP20, 3 pin, IP68 комплект фото 3
  • Герметичный разъем  SP20, 3 pin, IP68 комплект фото 4
В наличии
На складе: 6 шт.
Код товара: 00000703
260.00 грн.

Разъем герметичный SP20, 3 pin, IP68 комплект

Разъем водонепроницаемый быстрого соединения IP68, SP20, 3 pin, комплект состоит из гнезда монтажного и штекера кабельного. На гнезде есть крышка, которая закрывает его при отсутствии штекера. Штекер с гнездом крепится с помощью гайки. Монтажный размер гнезда - 20.5 мм. Есть уплотнительные резиновые прокладки, которые защищают соединение от попадания пыли, влаги. Контакты в разъеме под пайку.

Параметры разъёма SP20 3pin

  • Материал корпуса - термопластичный PA66
  • Количество контактов - 3
  • Изолятор - термопластичный PPS высокая термостойкость
  • Материал контакта - бронза с позолотой
  • Уплотнительное кольцо - силикагель
  • Тип корпуса - гнездо монтажное + штекер кабельный
  • Подключение:- резьбовое соединение
  • Рабочая температура - 25 градусов C ~ 110 градусов C
  • Уплотнение:- в соответствии с IP68
  • Применимый диаметр провода: - 8 ~ 12 мм
  • Механическая жизнь - более 500 разъединений/соединений

Разъем состоит из двух частей:

  • Часть 1 предназначена для установки на корпус оборудования, имеет уплотнительные прокладки и защитную крышку.
  • Часть 2 предназначена для монтажа на провод. Разъем плотно обжимает провод через уплотнительные кольца, и защищает контакты и  соединение от попадания влаги. Такие разъемы широко используются в подводном и надводном оборудовании водных судов, автотранспорте, а также для различного оборудования, работающего под водой, в условиях высокой влажности, или химически активной среде.

Характеристики разъемов серии SP-20

SP-20 2 3 4 5 6 7 9 10 12 14
Диаметр контакта Ø мм Ø2.8x2 Ø2.8x3 Ø2.8x4 Ø2.8x5 Ø1.8x6 Ø1.8x7 Ø1x8 Ø1x10 Ø1x12 Ø1x14
Номинальный ток А 25A 25A 25A 25a 10A 10A 5A 5A 5A 5A
Рабочее напряжение AC.V 380V 380V 380V 380V 380V 380V 250V 250V 250V 250V
Тестовое напряжение AC.V 1500V 1500V 1500V 1500V 1500V 1500V 1500V 1500V 1500V 1500V
Сапротивление контакта µΩ 1 1 1 1 2 2 5 5 5 5
Сопротивление изоляции MΩ 2000 2000 2000 2000 2000 2000 2000 2000 2000 2000

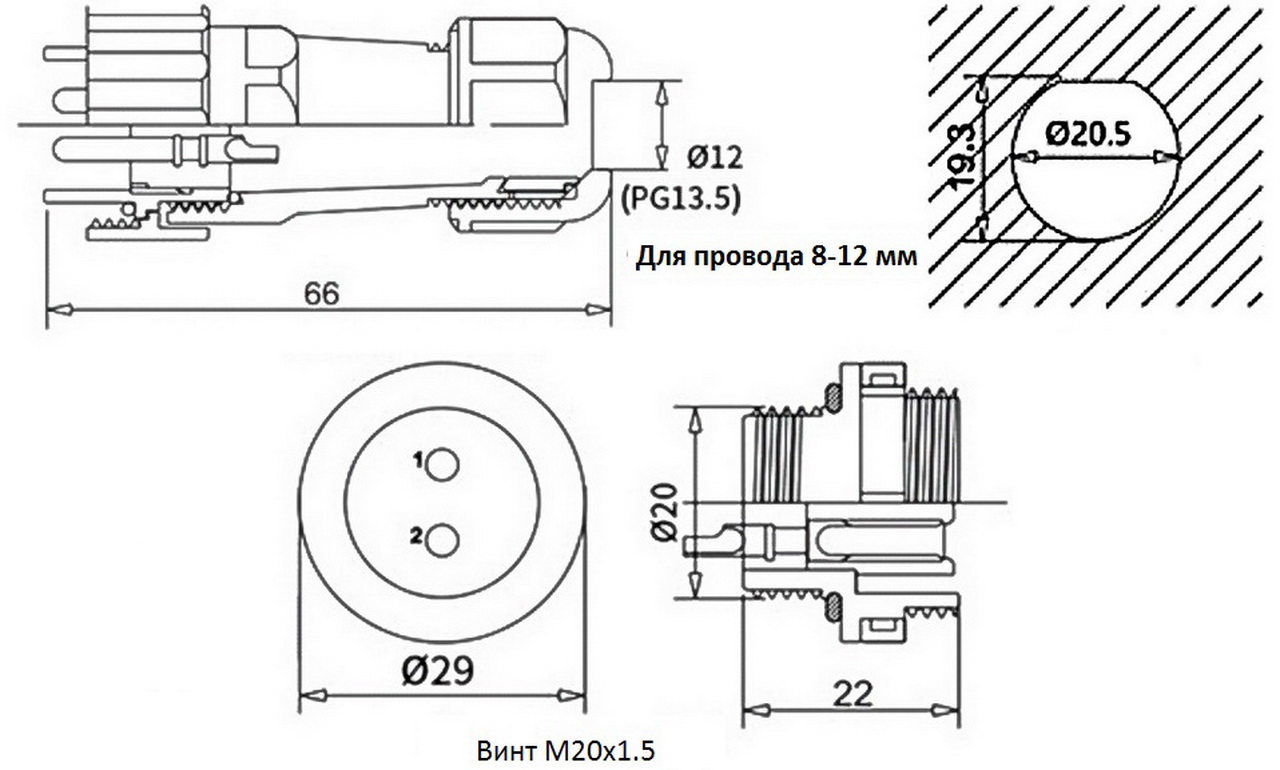

Чертеж разъема SP-20

  • Тип соединения Розетка на панель+кабельная вилка шт
  • Диаметр вводимого кабеля Под кабель Ø8-12 мм мм
  • Количество контактов 3
  • Производитель Китай
