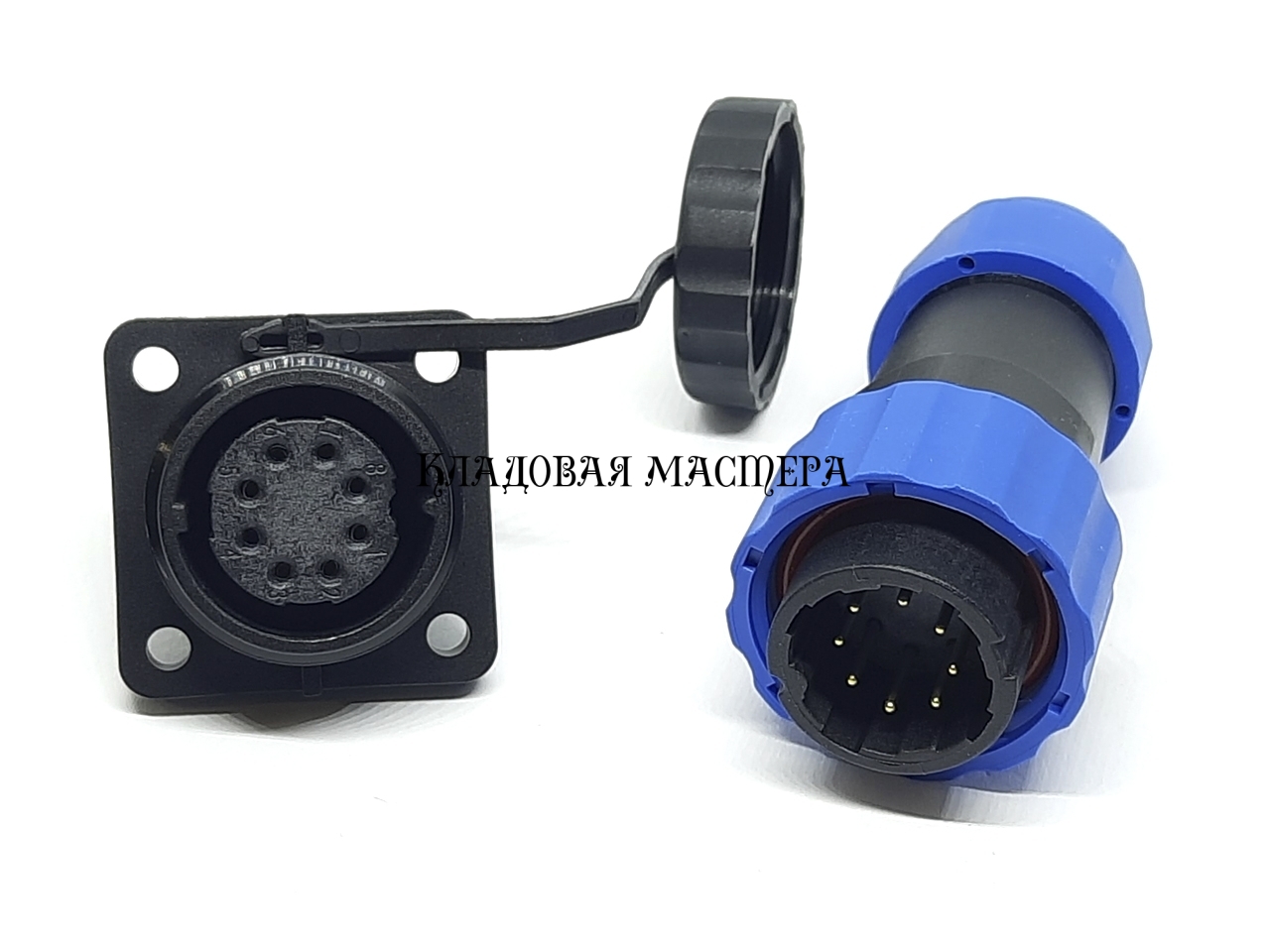

Разъем герметичный SP20, 8 pin, IP68 с квадратным фланцем комплект
Разъем водонепроницаемый быстрого соединения IP68, SP20, 8 pin, комплект состоит из гнезда монтажного с квадратным фланцем и штекера кабельного. На гнезде есть крышка, которая закрывает его при отсутствии штекера. Штекер с гнездом крепится с помощью гайки. Монтажный размер гнезда - 20.5 мм. Есть уплотнительные резиновые прокладки, которые защищают соединение от попадания пыли, влаги. Контакты в разъеме под пайку.
Параметры разъёма SP20 8pin
- Материал корпуса - термопластичный PA66
- Количество контактов - 8
- Сила тока – 10 А
- Напряжение – 250 В
- Изолятор - термопластичный PPS высокая термостойкость
- Материал контакта - бронза с позолотой
- Уплотнительное кольцо - силикагель
- Тип корпуса - гнездо монтажное с квадратным фланцем + штекер кабельный
- Подключение:- резьбовое соединение
- Рабочая температура - 25 градусов C ~ 110 градусов C
- Уплотнение:- в соответствии с IP68
- Применимый диаметр провода: - 8 ~ 12 мм
- Механическая жизнь - более 500 разъединений/соединений
Разъем состоит из двух частей:
- Часть 1 предназначена для установки на корпус оборудования, имеет уплотнительные прокладки, квадратный фланец и защитную крышку.
- Часть 2 предназначена для монтажа на провод. Разъем плотно обжимает провод через уплотнительные кольца, и защищает контакты и соединение от попадания влаги. Такие разъемы широко используются в подводном и надводном оборудовании водных судов, автотранспорте, а также для различного оборудования, работающего под водой, в условиях высокой влажности, или химически активной среде.
Характеристики разъемов серии SP-20
Чертеж разъема SP-20
