Разъем герметичный EKYK SP21, 7 pin, IP68 комплект

Разъем водонепроницаемый быстрого соединения IP68, SP21, 7 pin, комплект состоит из гнезда монтажного и штекера кабельного. На гнезде есть крышка, которая закрывает его при отсутствии штекера. Штекер с гнездом крепится с помощью гайки. Монтажный размер гнезда - 21 мм. Есть уплотнительные резиновые прокладки, которые защищают соединение от попадания пыли, влаги. Контакты в разъеме под пайку.

Параметры разъёма SP21 7pin

Материал корпуса - термопластичный PA66
Номинальное напряжение - 500 Вольт
Номинальная сила тока - 15 А
Количество контактов - 7
Изолятор - термопластичный PPS высокая термостойкость
Материал контакта - бронза с позолотой
Уплотнительное кольцо - силикагель
Тип корпуса - гнездо монтажное + штекер кабельный
Подключение:- резьбовое соединение
Рабочая температура - 25 градусов C ~ 110 градусов C
Уплотнение:- в соответствии с IP68
Применимый диаметр провода: - 7 ~ 12 мм
Механическая жизнь - более 500 разъединений/соединений

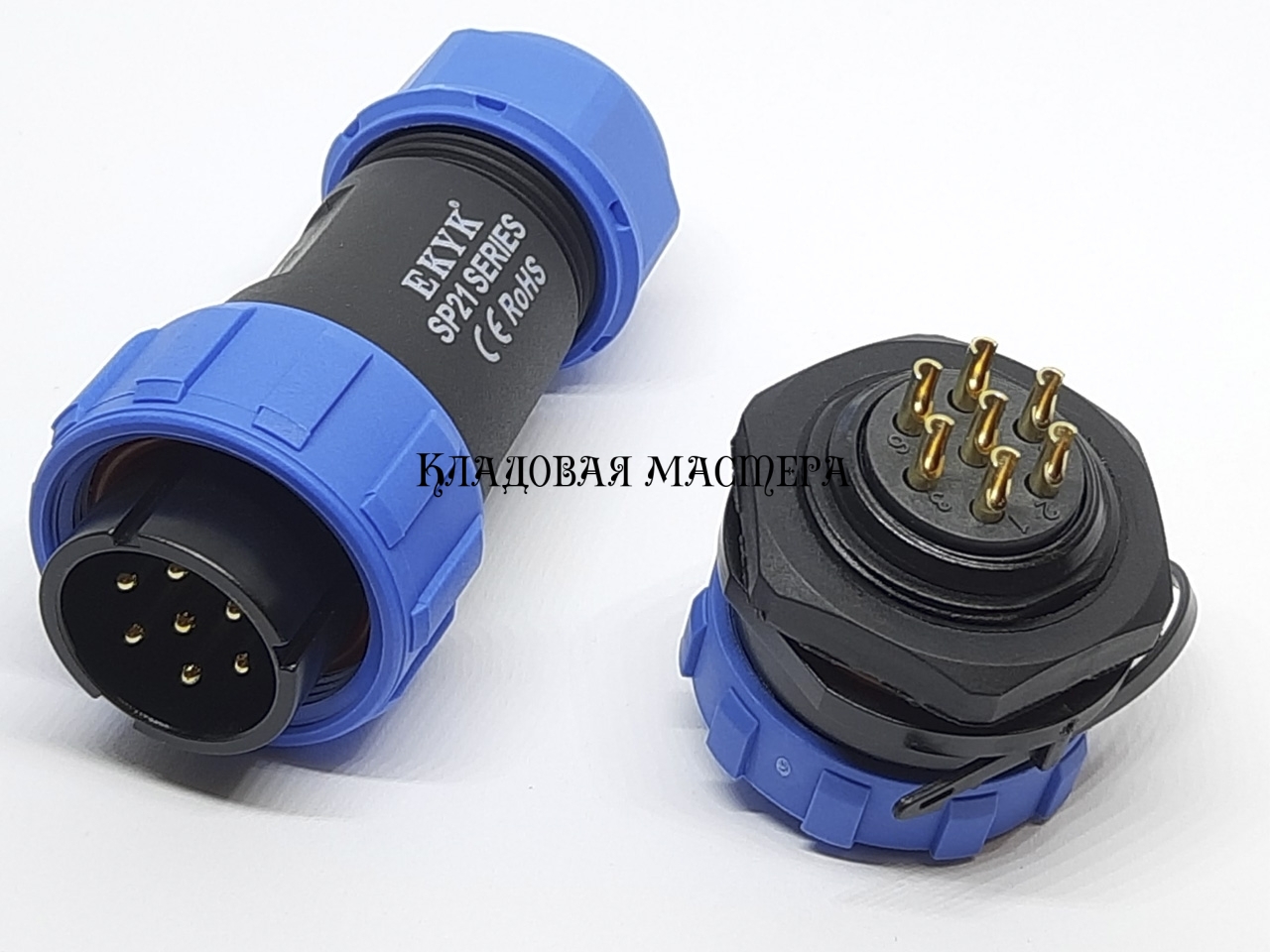

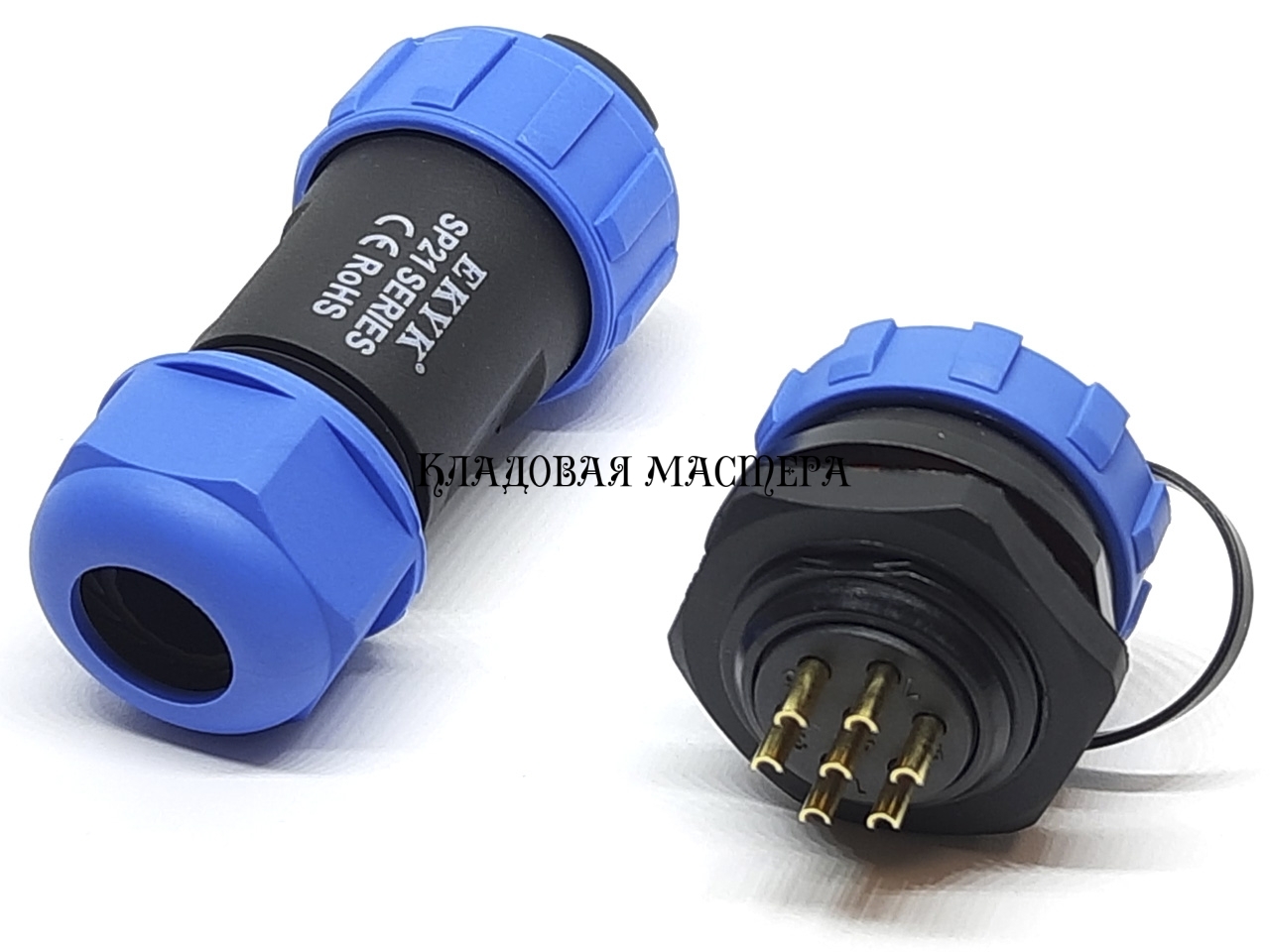

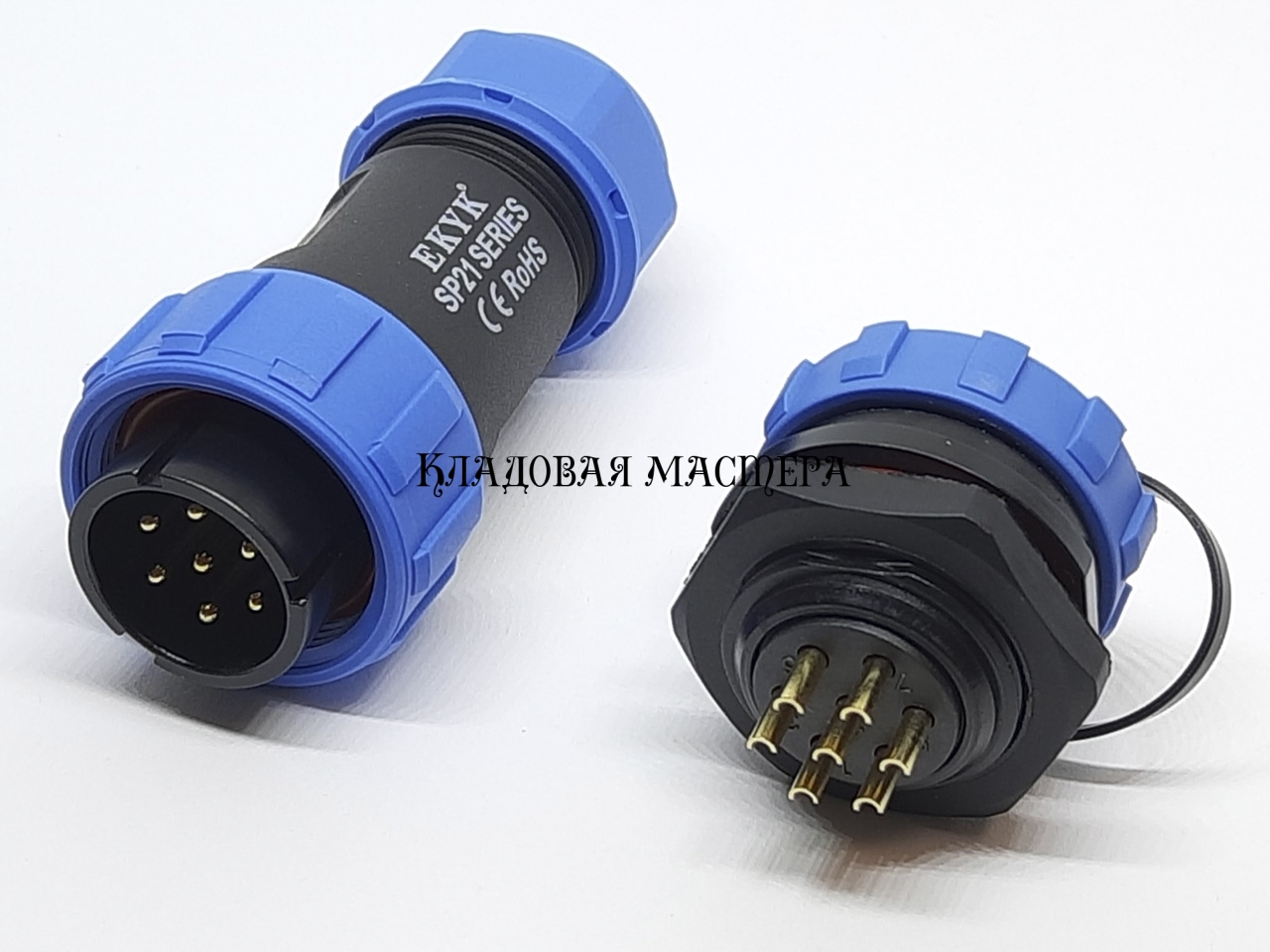

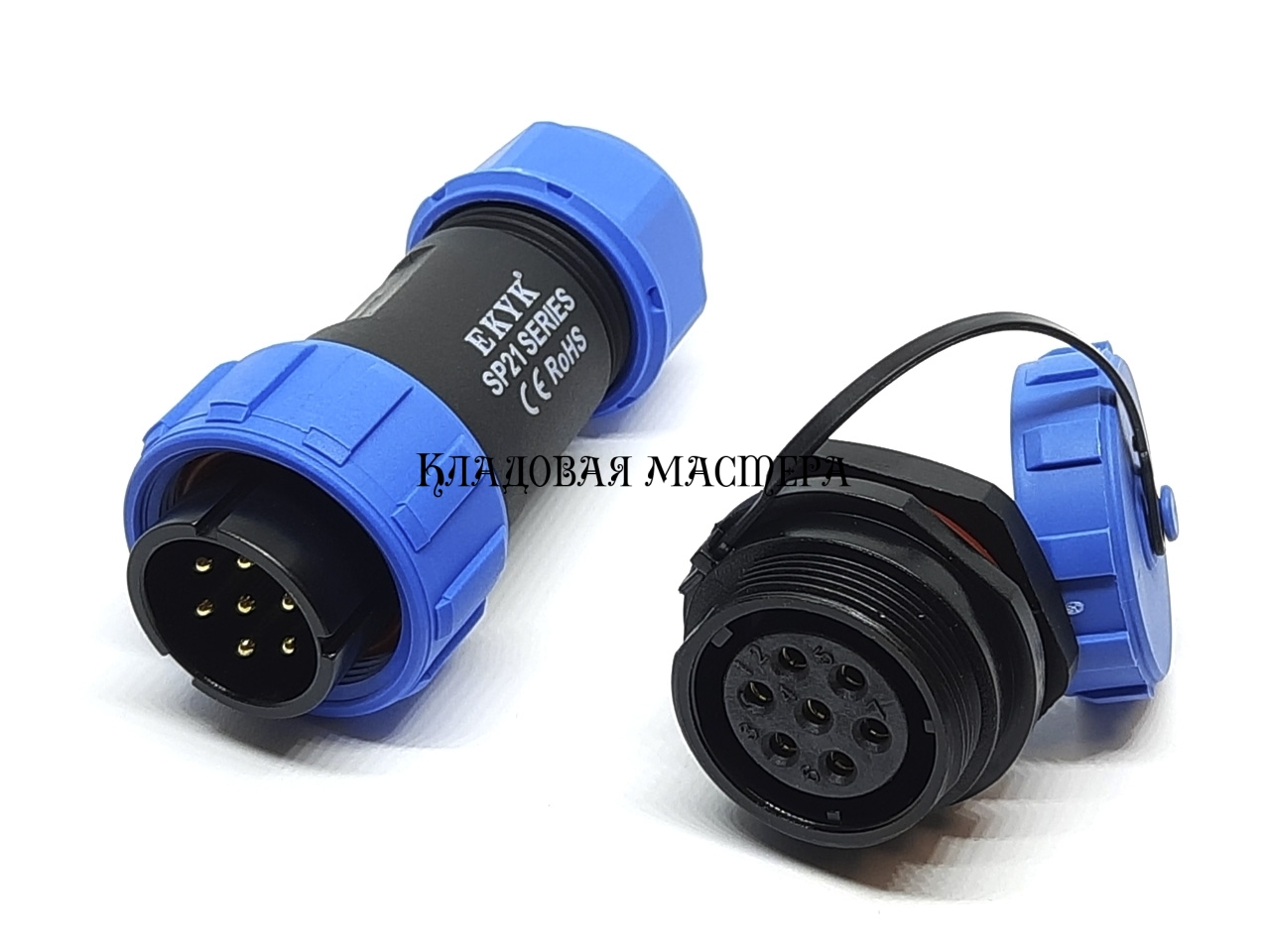

Разъем состоит из двух частей:

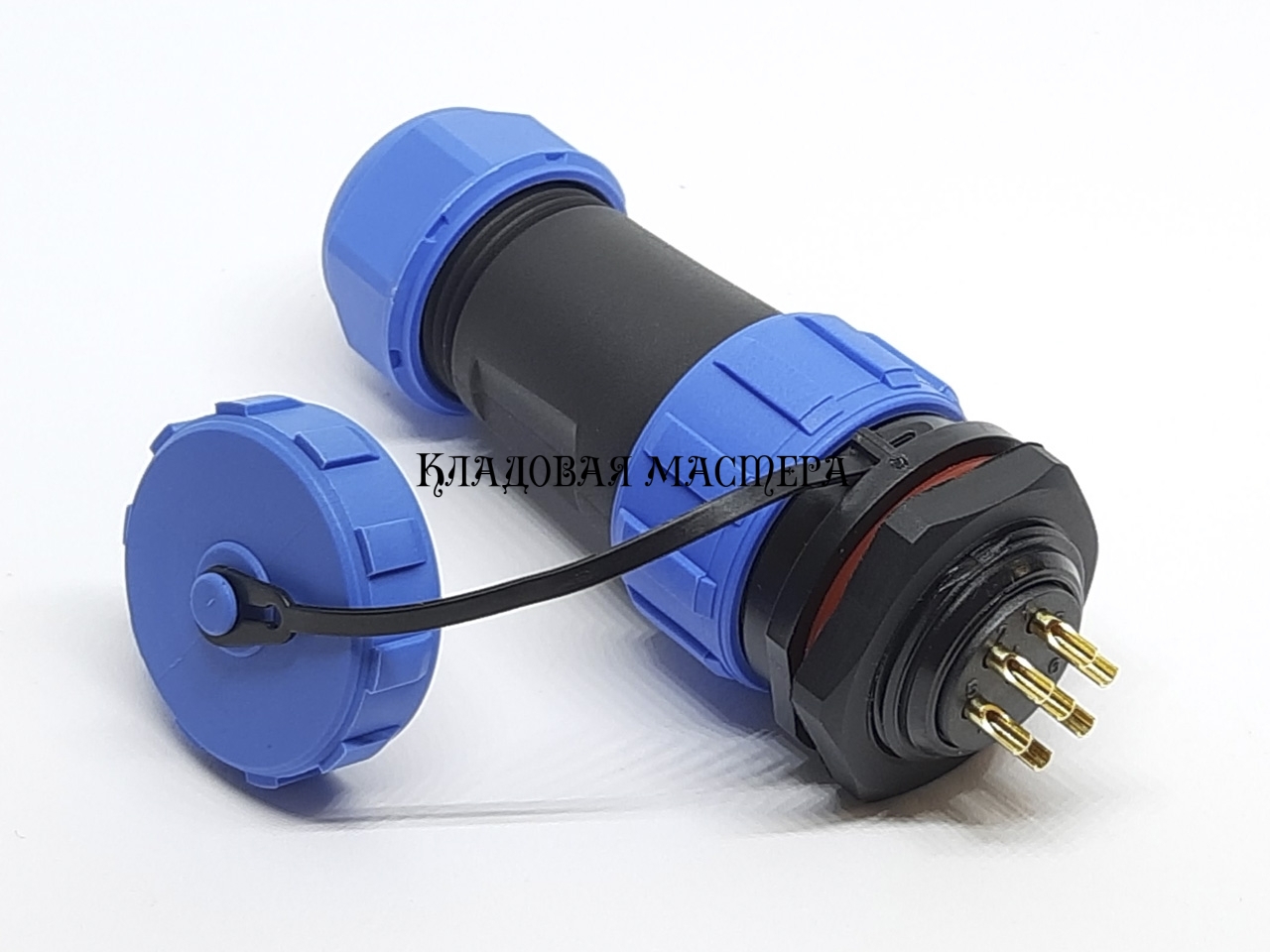

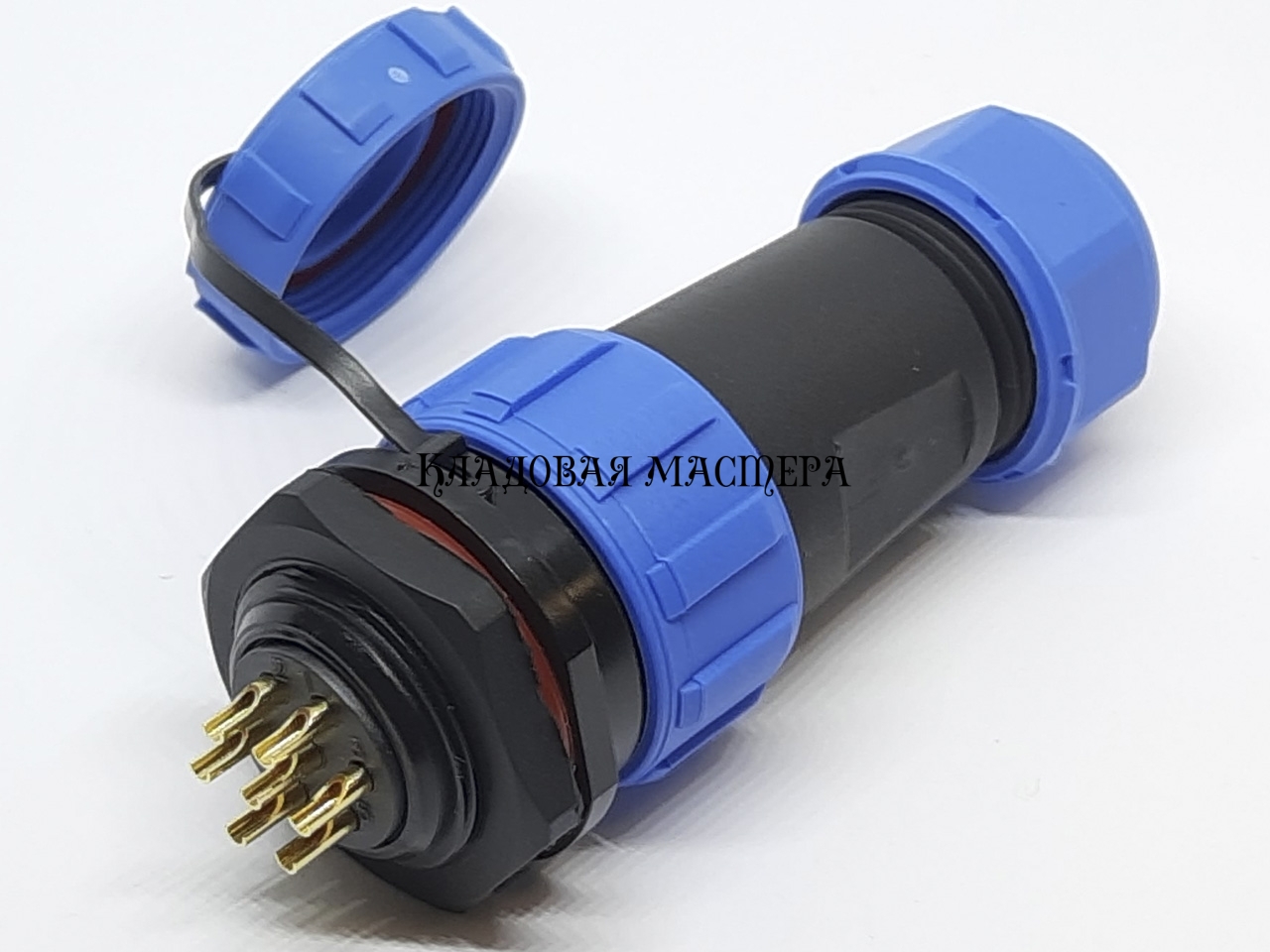

Часть 1 предназначена для установки на корпус оборудования, имеет уплотнительные прокладки и защитную крышку.

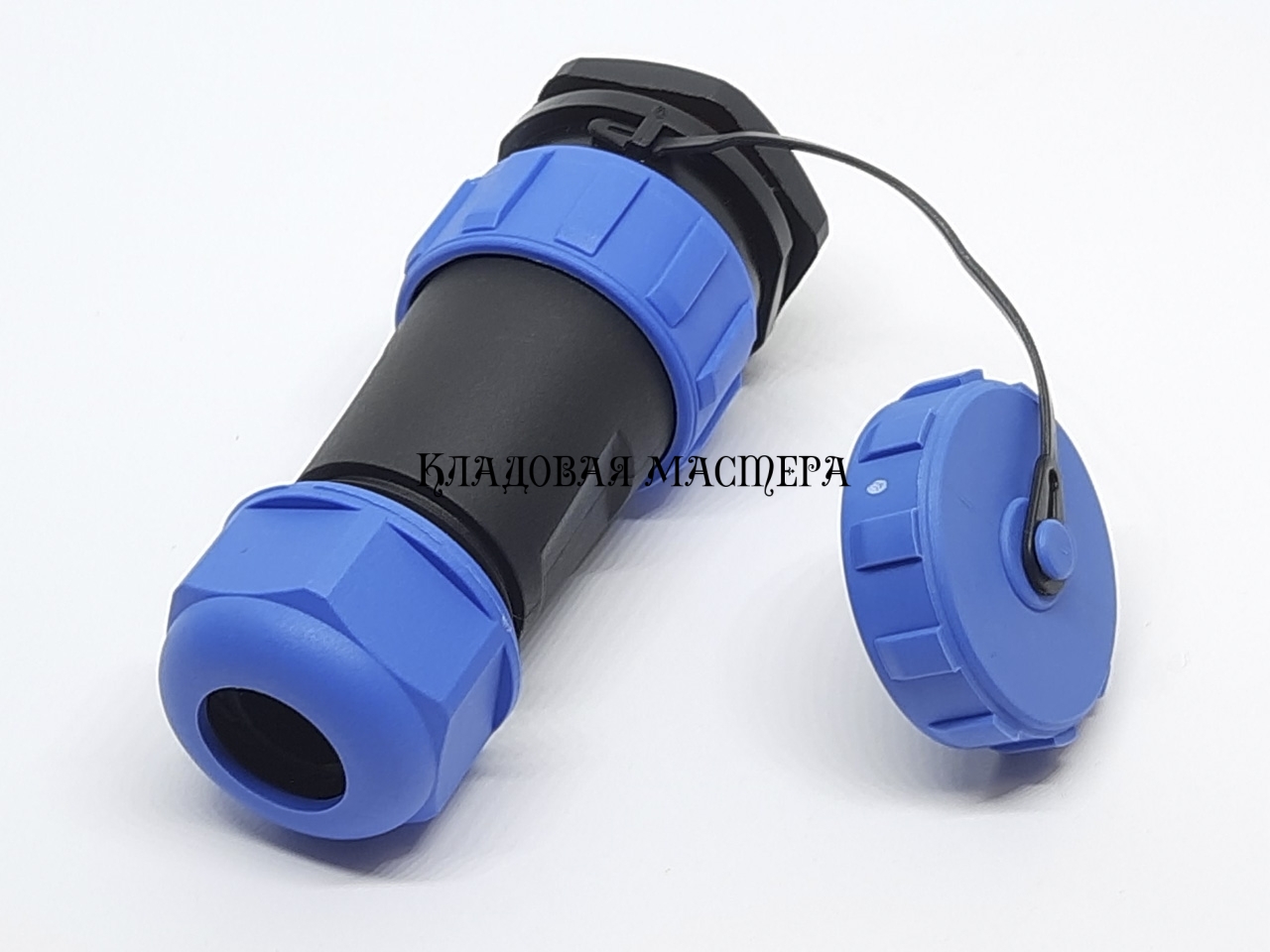

Часть 2 предназначена для монтажа на провод. Разъем плотно обжимает провод через уплотнительные кольца, и защищает контакты и соединение от попадания влаги. Такие разъемы широко используются в подводном и надводном оборудовании водных судов, автотранспорте, а также для различного оборудования, работающего под водой, в условиях высокой влажности, или химически активной среде.

Характеристики разъемов серии SP-21

SP-21	2	3	4	5	7	9	12
Диаметр контакта Ø мм	Ø3x2	Ø3x3	Ø3x4	Ø3x5	Ø2x7	Ø1x9	Ø1x12
Номинальный ток А	30A	30A	30A	30A	15A	5A	5A
Рабочее напряжение AC.V	500V	500V	500V	500V	500V	500V	500V
Тестовое напряжение AC.V	1500V	1500V	1500V	1500V	1500V	1200V	1200V
Сопротивление контакта µΩ	1	1	1	1	2.5	5	5
Сопротивление изоляции MΩ	2000	2000	2000	2000	2000	2000	2000
