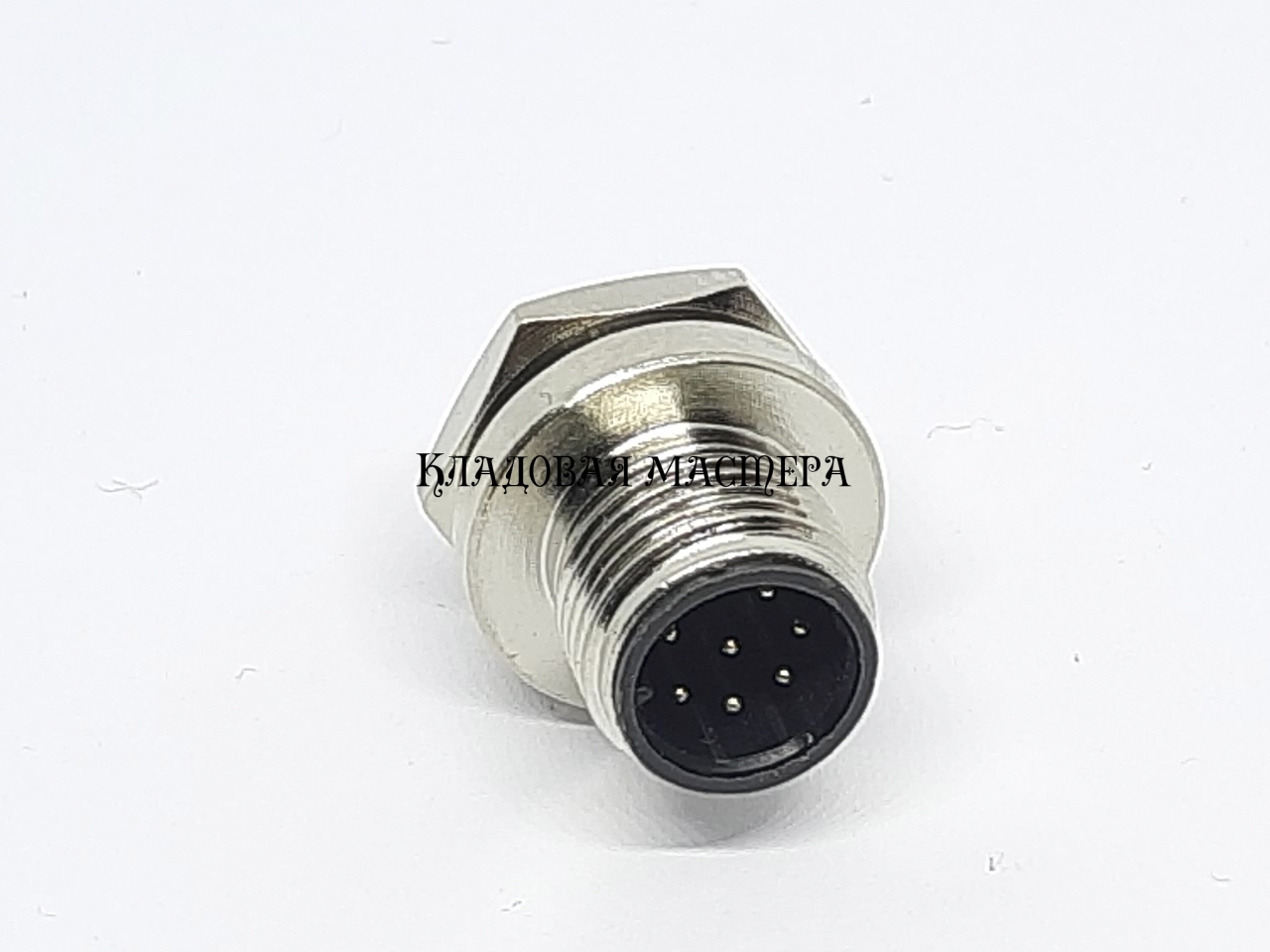

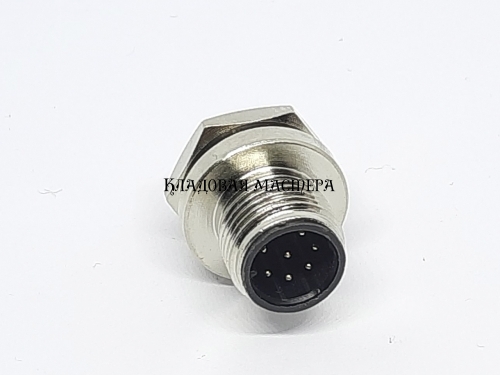

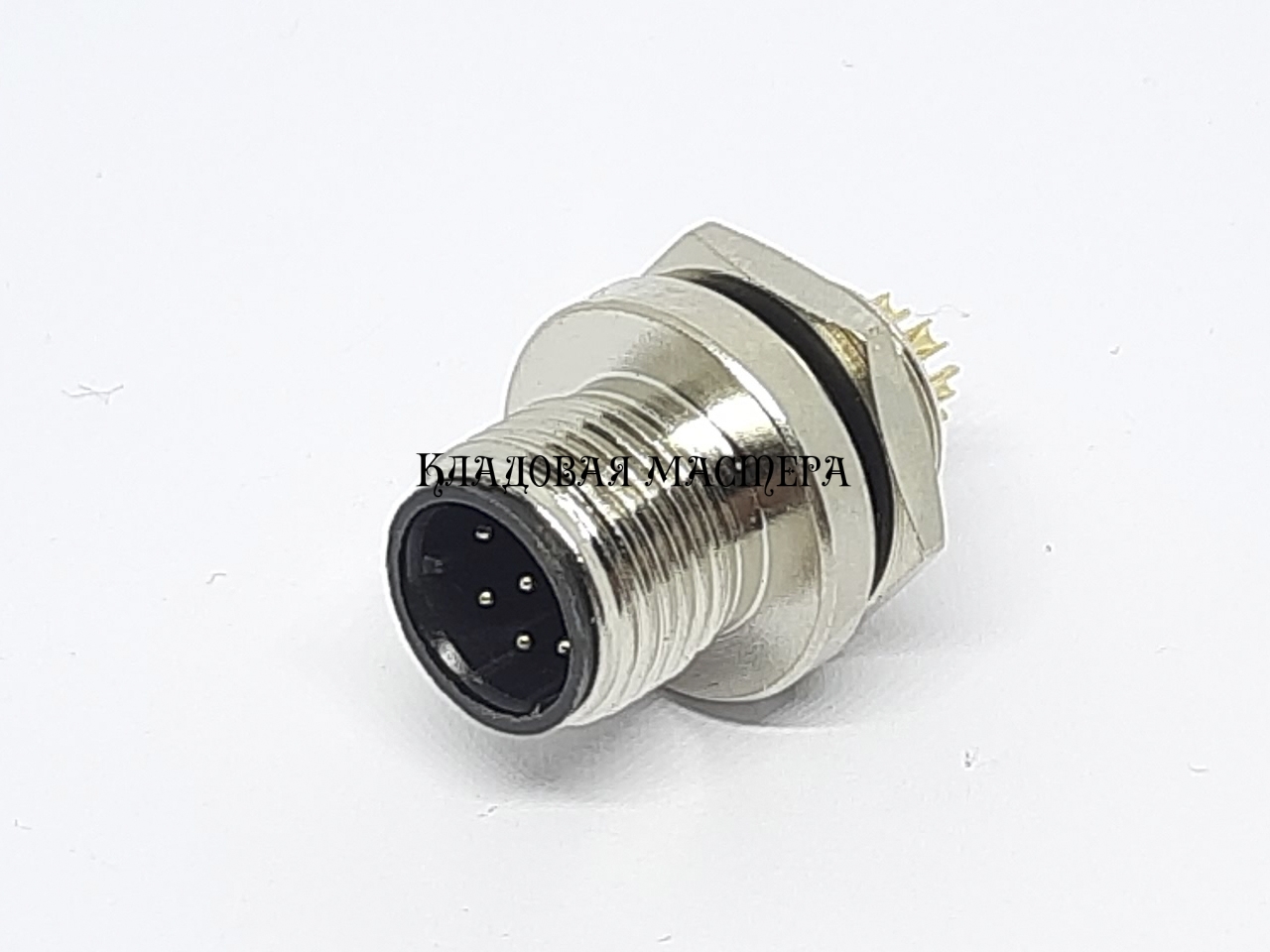

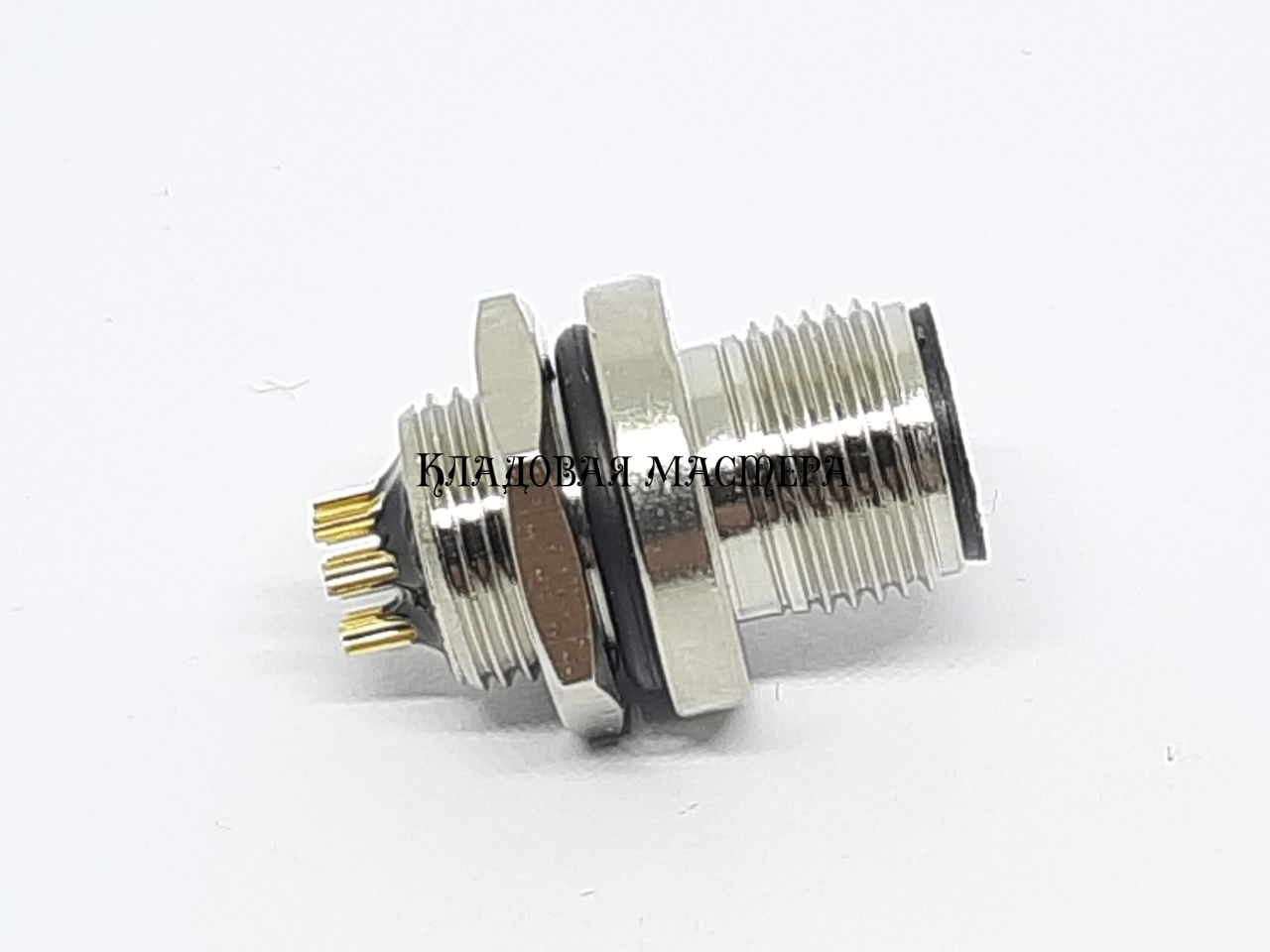

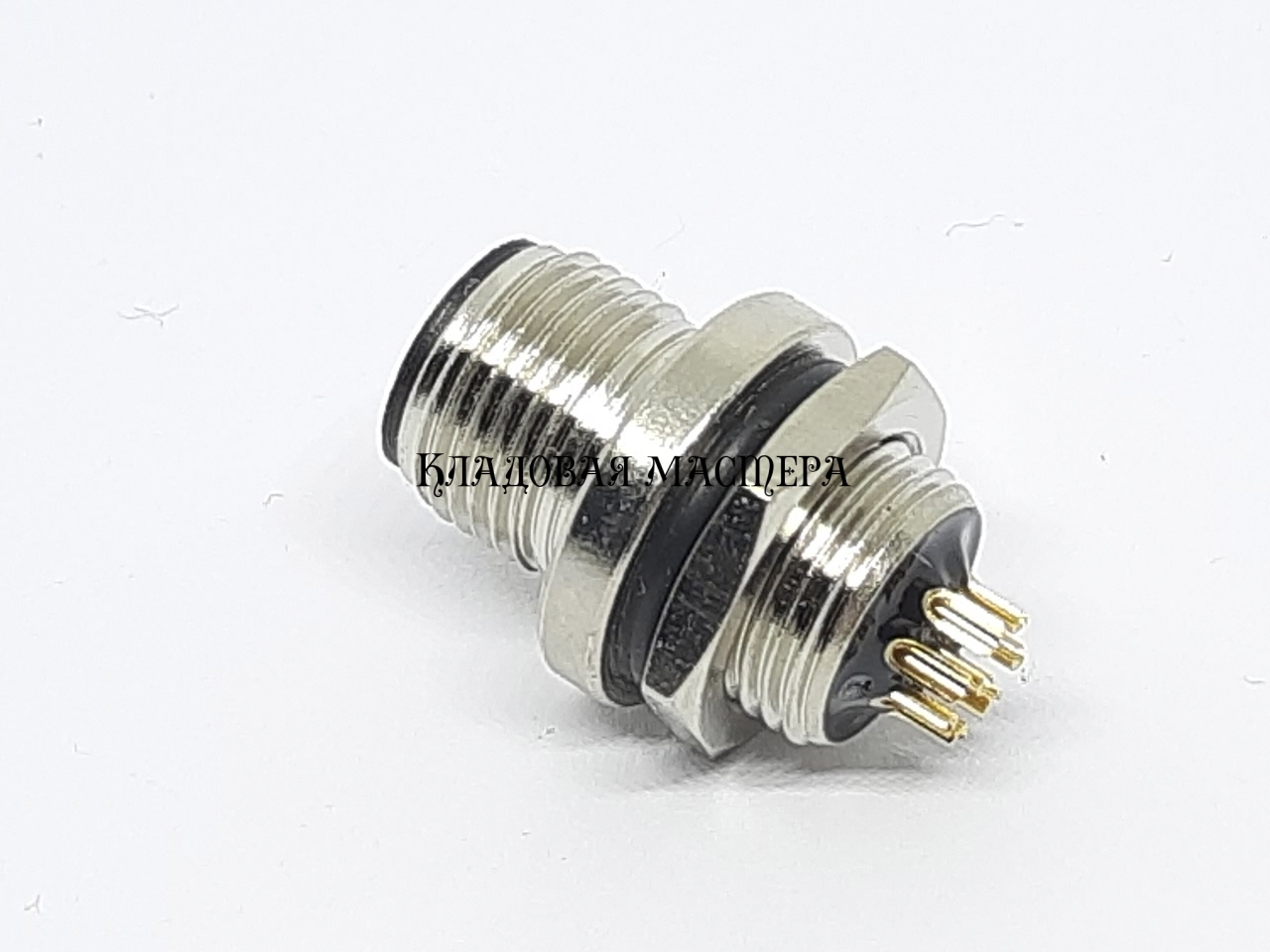

Гнездо панельное M12 8P папа тип A

Гнездо панельное M12 8P папа тип A промышленный разъем для монтажа на корпус оборудования, шкафы управления или панели автоматизации. Предназначено для подключения сенсоров, энкодеров, исполнительных механизмов и других устройств в системах промышленной автоматики.

Разъем соответствует стандарту M12 с A-кодированием и предназначен для подключения датчиков, энкодеров, измерительных устройств и элементов промышленной автоматики. Восьмиконтактная схема (8P) позволяет одновременно передавать питание и несколько сигнальных каналов, что особенно важно для сложных систем управления. Эта конфигурация часто используется для подключения энкодеров, многоканальных датчиков, систем позиционирования и интерфейсов управления, где необходима передача нескольких сигналов, например +V, GND и нескольких сигнальных или управляющих линий.

Панельная конструкция обеспечивает жесткую фиксацию разъема на корпусе оборудования. Гнездо в соединенном состоянии имеет герметичный узел с высокой степенью защиты от пыли и влаги. Это особенно важно для производственных линий, где находятся вибрации, перепады температур и агрессивная среда.

Технические характеристики:

• Тип разъема: M12, панельный
• Исполнение: папа (male)
• Количество контактов: 8P
• Кодировка: A-type
• Резьба: M12×1
• Номинальное напряжение: 30 В
• Номинальный ток: 2 А
• Материал контактов: латунь с позолотой
• Материал корпуса: металл
• Степень защиты: IP67 (в соединенном состоянии)
• Температурный диапазон: от -25°C до +85°C

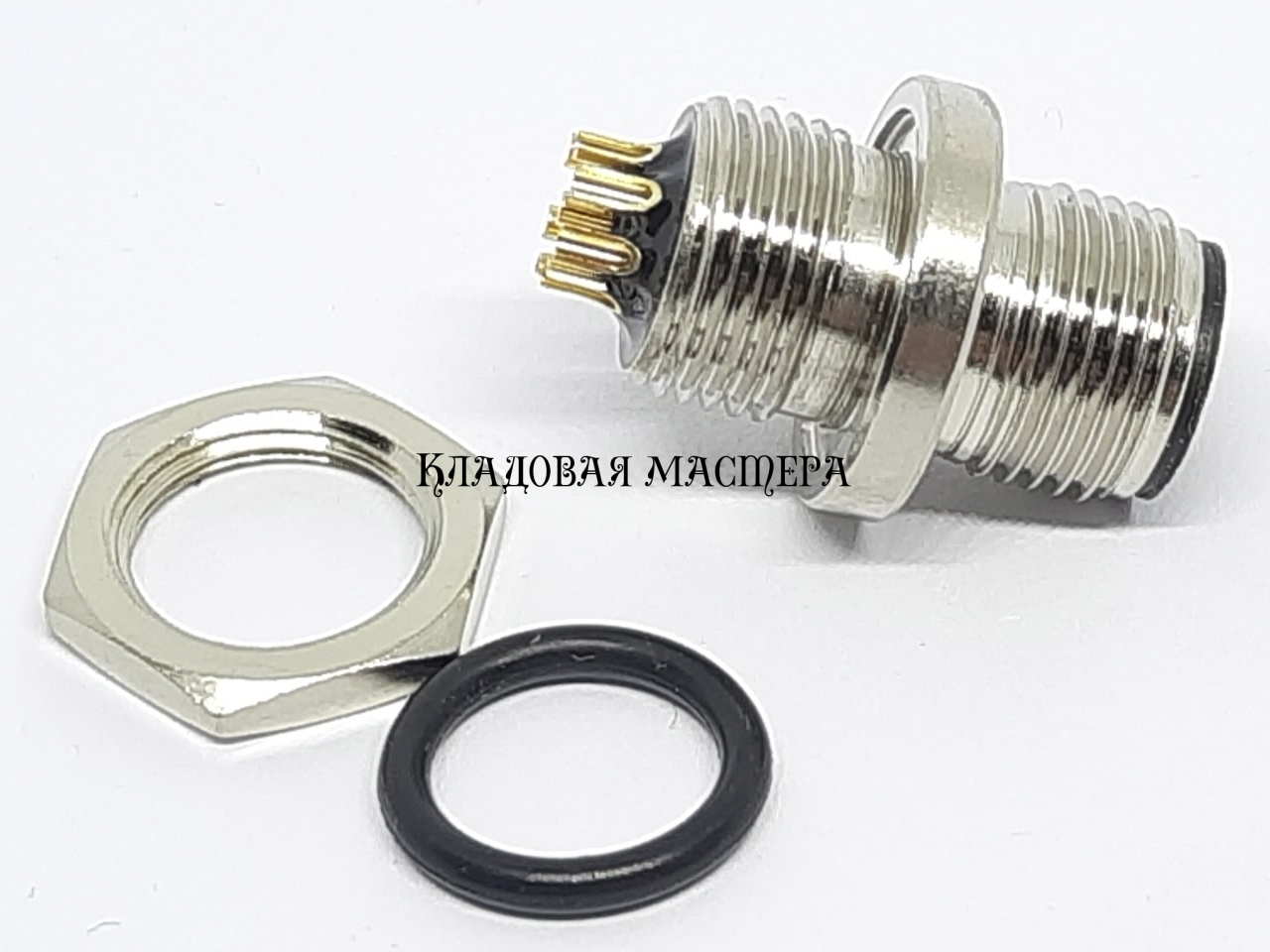

• Тип монтажа: через отверстие в панели (с гайкой фиксации)

Сфера применения:

1. подключение индуктивных, фотоэлектрических и емкостных датчиков
2. соединение энкодеров и измерительных устройств
3. монтажа в шкафах управления и электрощитах
4. автоматизированных производственных линий
5. роботизированных комплексов
6. конвейерных систем
7. упаковочного и фасовочного оборудования
