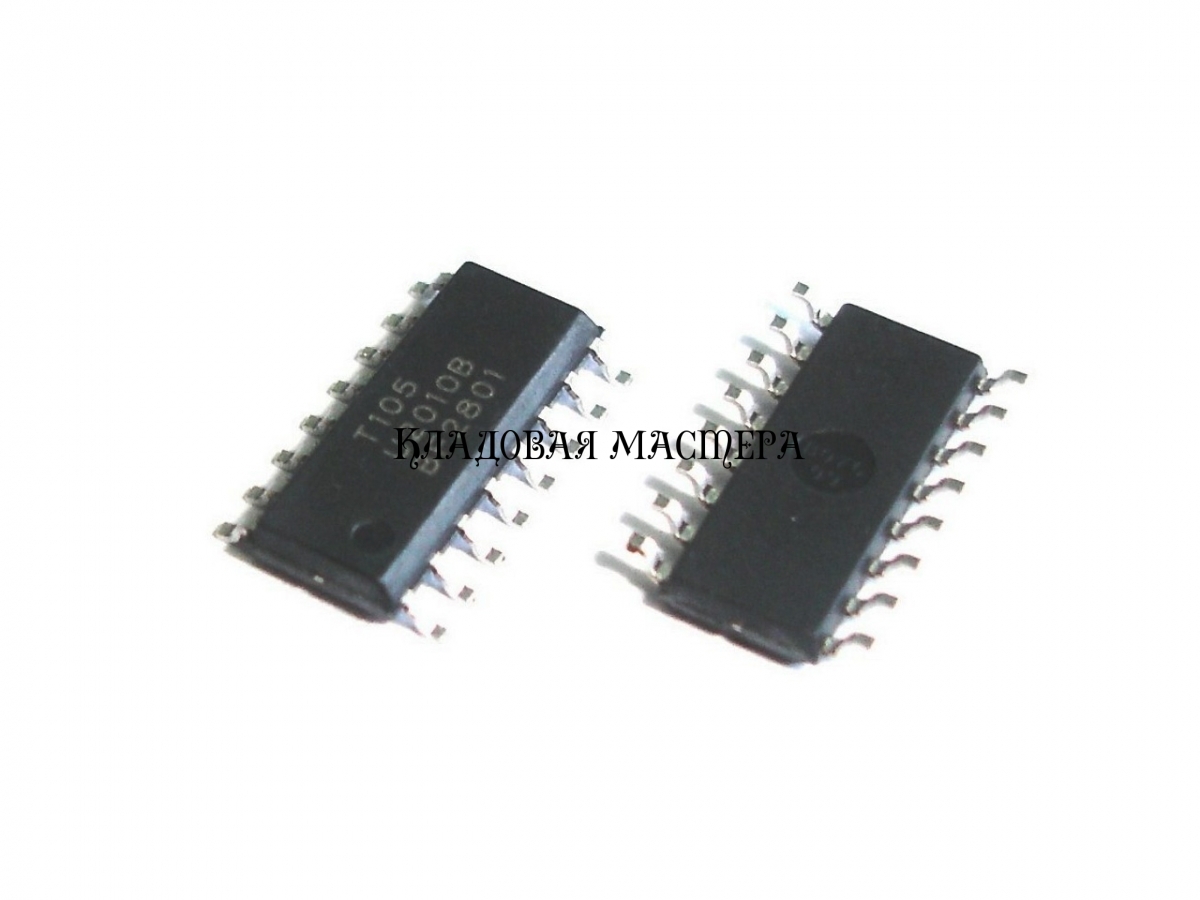

Микросхема U2010B SMD

U2010B SMD – это интегральная микросхема фазового управления коллекторным двигателем переменного тока, тиристорами (TRIAC), разработанная для построения диммеров, регуляторов мощности и стабилизаторов в бытовой и промышленной электронике. Микросхема имеет плавный пуск, защиту от погрузки, компенсацию погрузки.

Технические характеристики:

• Функциональное назначение: фазовое управление мощностью
• Регулируемый угол фазового смещения: от 0 до 180°
• Интерфейс управления: аналоговый
• Выход: управление симистором (TRIAC)
• Диапазон рабочих температур: –25 – +125 °C
• Напряжение питания: 12 -18 В DC
• Потребляемый ток: < 2 мА
• Защита: внутреннее ограничение тока, фильтрация шумов

Сфера применения:

1. Электронные регуляторы яркости (диммеры) для ламп накаливания, галогенных и светильников LED.
2. Регуляторы оборотов электродвигателей переменного тока (дрели, вытяжки, вентиляторы)
3. Тепловые регуляторы (обогреватели, утюги, тени)
4. Бытовая автоматика и приборы с аналоговым управлением мощностью
5. Электронные модули DIY и обучающие платы

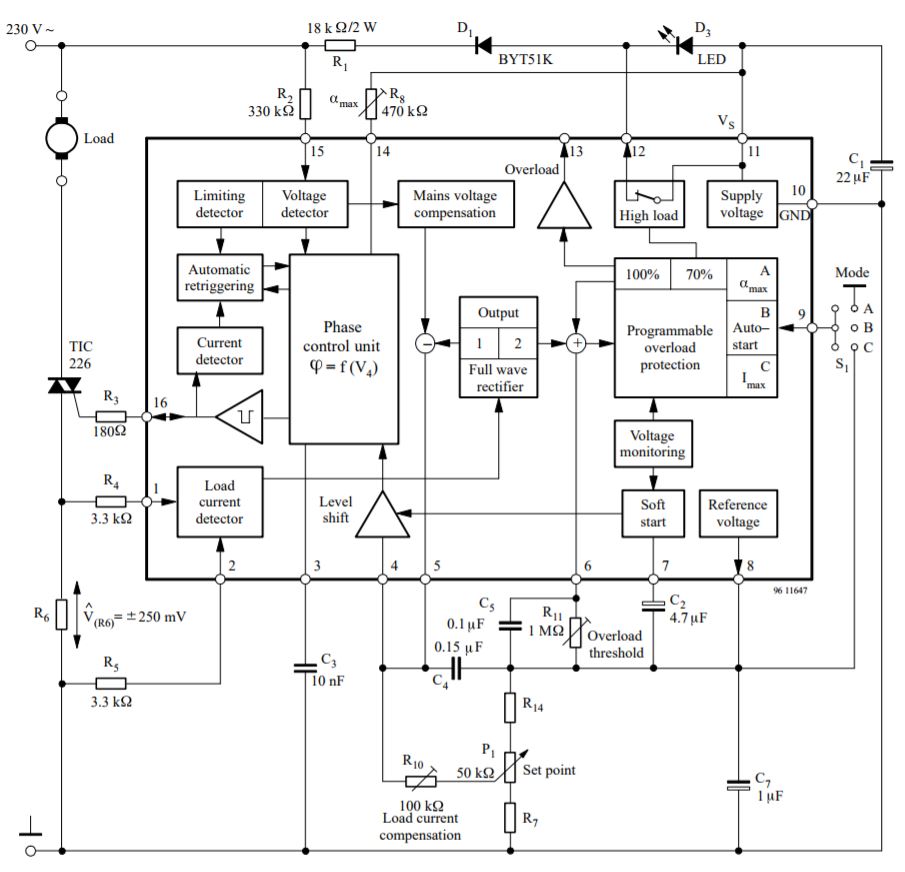

Принципиальная схема
