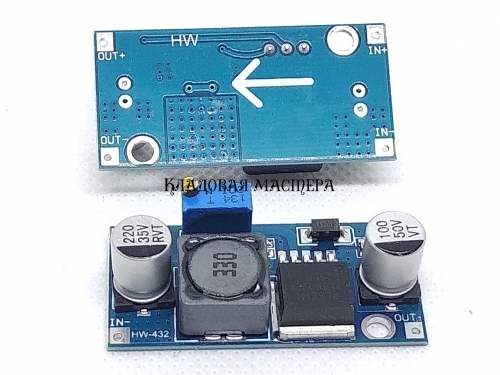

Модуль XL6009 для повышения постоянного напряжения

Повышающий DC/DC стабилизатор XL6009 напряжения собран в виде модуля на базе микросхемы XL6009. Плита имеет подстроечный резистор сопротивлением 50 кОм для точной установки выходного напряжения. Конвертер увеличивает входное напряжение постоянного тока от 3 до 32V с регулятором выходного напряжения в диапазоне от 5 до 35V. Данный преобразователь модульного типа можно использовать в качестве небольшого блока питания, устройства заряда аккумуляторов, питания самых разных электронных устройств. При использовании в автомобиле необходимо заменить подстроечный резистор установленный на плате на более мощный. Такой преобразователь является хорошим решение для питания схем с большей разницей между входным и стабилизируемым напряжением (падением напряжения). Модуль имеет низкий ток потребления и небольшое выделение тепла. Для подключения входного и выходного напряжения конвертер имеет по две клеммы следующего назначения:

• IN+ и IN- : входное напряжение 3 - 32 В
• OUT+ и OUT- :    выходное напряжение 5 - 35 В

Необходимо понимать, что значение входного напряжения должно быть ниже выходного напряжения.

Технические характеристики модуля:

• Основная микросхема    XL6009
• Входное напряжение, В    от 3 до 32
• Выходное напряжение, В    от 5 до 35
• Частота преобразования, кГц    400
• КПД, %    до 92
• Частота преобразования: до 400 кГц
• Рабочий диапазон температур, °C    -40 ... +125
• Размеры модуля, мм    43 x 20 x 10
• Вес, грамм    10
• На плате два монтажных отверстия для крепления платы.
