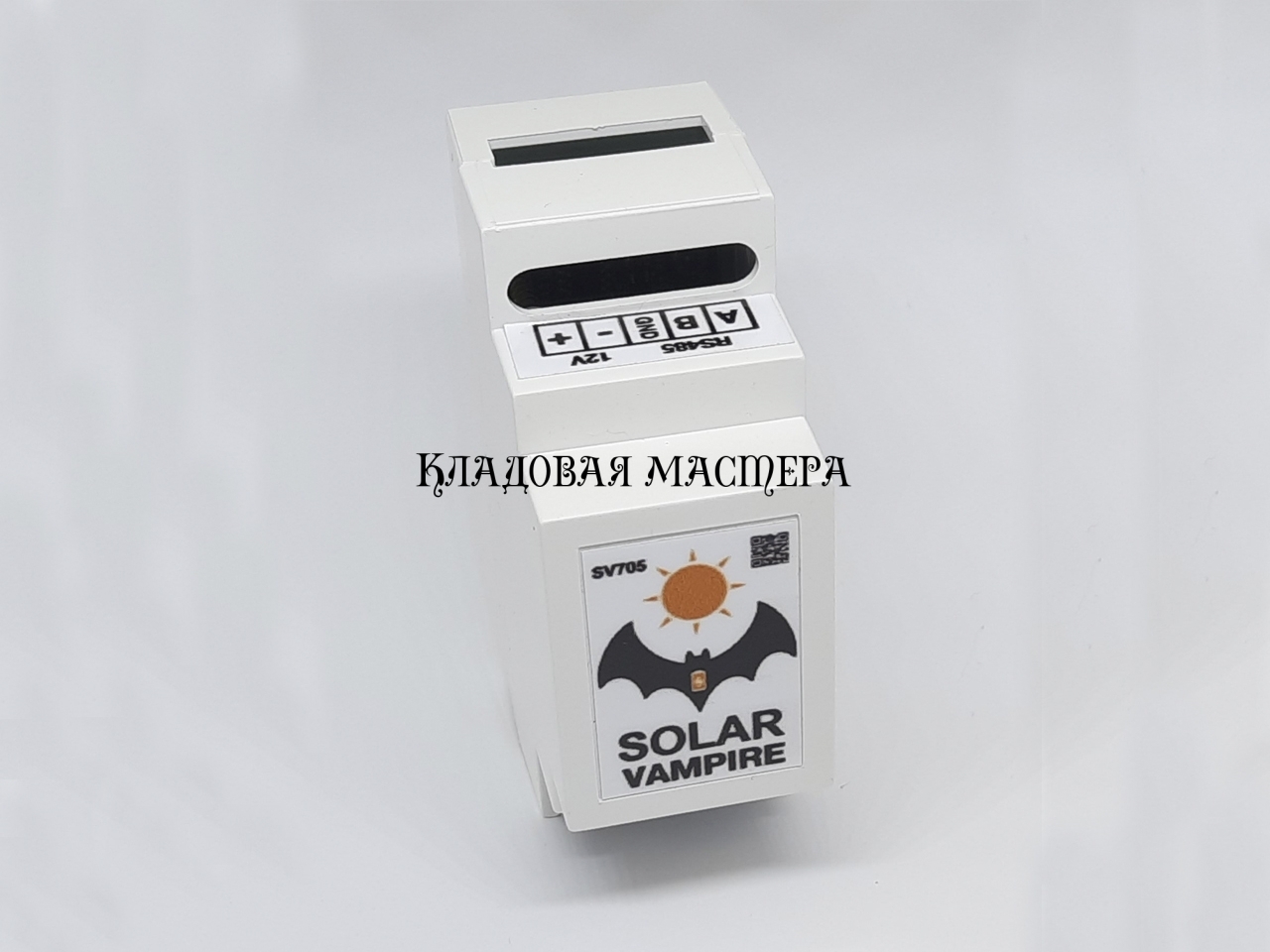

Модуль SV705 WiFi RS232, RS485 корпус на DIN Рейку

Модуль SV705 обеспечивает управление дополнительной нагрузкой и утилизацию излишней энергии. SV705 для управляемого повышения или снижения нагрузки инвертора, чтобы вернуть систему в зону максимальной мощности. Устройство опрашивает один раз в секунду инвертор и оперативно регулирует нагрузку.

Главные отличия от модуля SV701:

• Управление через WiFi, а не через Bluetooth;
• Порты RS232, RS485 вместо одного RS232;
• Импульсный источник питания (снижено собственное потребление прибора);

Предупреждение . В качестве нагрузки к устройству SV705 нужно использовать только приборы, являющиеся резистивными нагрузками. Это всевозможные нагревательные приборы, например бойлер для нагрева воды или комнатный обогреватель.

Устройство управляет твердотелым реле и может работать в двух режимах. Первый режим – это обычный димер с ручной регулировкой выходной мощности. Второй режим это "умная регулировка" мощности, позволяющая отбирать лишь избыточную мощность солнечных батарей. К инвертору устройство подключается по интерфейсу RS-232, RS485. На инверторе этот порт предназначен для подключения вайфай датологеров или компьютеров. На большинстве современных инверторов этот порт выведен на разъем RJ45. SV705 имеет такой же разъем с тем же расположением контактов, поэтому для подсоединения к инвертору можно использовать обычный патчкорд для интернет-соединений.

Внимание! Не подключайте SV705 к роутерам и другим LAN устройствам, имеющим подобные разъемы.

В любом случае, перед подключением SV705 следует свериться с документацией на инвертор. Возможно, ваш инвертор имеет другое предназначение контактов разъема. Тогда вам придется изготовить самодельный кабель, соблюдая соответствие всех сигналов.

Внимание! Внимательно проверьте соответствие контактов и сигналов самодельного кабеля. Источник питания 12В, расположенный на коммуникационной плате инвертора, не имеет защиты от короткого замыкания. Неправильным кабелем можно повредить коммуникационную плату инвертора или даже его основной блок питания.

Модели инверторов которые поддерживает SV705 модуль

Примечание:Красным цветом выделены модели, проверенные при разработке модуля. Синим выделены модели по отзывам клиентов. Черным выделены модели, подходящие по технической документации инаерторов.

SmartMode1:

1. Voltronic (наверное все модели)
2. Jesudom 4kW
3. Jesudom 6kW
4. Sako Sunnon 4kW,6kW
5. Altek Atlas
6. Anern ECO 4.2kW
7. Anern ECO 6.2kW

SmartMode2:

1. ANJ-2000W-12V
2. ANJ-4000W-24V
3. ANJ-6200W-48V
4. EASUN SMG II
5. ISOLAR SMG II
6. POW-HVM-5.5H-48V

Smart Mode3:

1. POW-HVM1.5H-12V
2. POW-HVM2.0H-12V
3. POW-HVM2.4H-24V
4. POW-HVM3.2H-24V
5. POW-HVM3.6M-24V
6. POW-HVM4.2M-24V
7. POW-HVM6.2M-48V
8. POW-HVM8.2M
9. POW-HVM10.2M

Smart Mode4:

1. SRNE HF2430S60-100
2. наверное и все остальные модели SRNE
3. LuxPower SNA3000-6000
4. Growatt SPF5000, SPF6000
5. Deye 1phase
6. Jsdsolar J4000, J5500
7. MUST

Работа устройства

1. Подключить SV705 к инвертору без подключения нагрузки к твердотельному реле и убедиться, что налажен обмен данными с инвертором. Это будет видно по индикаторным светодиодам, которые расположены на разъеме RJ45. Левый светодиод показывает передачу запроса данных, правый светодиод показывает ответ инвертора.
2. Подключите нагрузку к твердотельному реле и с помощью подстроечного резистора выставьте необходимое потребление. Оно будет постоянно оставаться на этом фиксированном уровне. Режим DUMB Dimmer можно использовать вообще без связи с инвертором. Необходимо лишь подать питание 12В/100мА на SV705 от любого соответствующего блока питания (+12В 4-й контакт RJ45, GND 8-й контакт).
3. Управление через приложение Андроид. Если выбран режим Smart Mode, все настройки устройства выполняются со смартфона. Приложение BtControl700 под Андроид. Сначала необходимо установить WiFi соединения с устройством штатными средствами операционной системы Android. Для этого необходимо подать питание на устройство. Через некоторое время устройство создаст Wi-Fi точку доступа SV_Config с паролем 12345678 . Необходимо временно подключиться к этой сети с помощью смартфона и в любом браузере ввести в адресной строке адрес 192.168.4.1/config . После этого откроется страница настройки SV705.

Настройка Wi-Fi

Далее необходимо заполнить поля в разделе WiFi Setup . В этом разделе необходимо указать параметры домашней сети Wi-Fi.

Поле Static IP следует настроить в соответствии с параметрами вашего роутера. Например:

• если адрес роутера 192.168.0.1 , то для SV705 нужно указать адрес в формате 192.168.0.xxx ;
• если адрес роутера 192.168.1.1 , то нужно указать адрес в формате 192.168.1.xxx .

Также поле Static IP можно оставить пустым – в таком случае IP-адрес будет автоматически назначен DHCP-сервером роутера.

После заполнения всех полей нажмите кнопку Save & Connect . После этого SV705 подключится к домашней сети Wi-Fi.

Теперь устройство будет доступно в локальной сети по IP-адресу, указанному в настройках. Например: 192.168.0.199 . Этот адрес можно открыть в любом браузере на смартфоне или компьютере, если они подключены к той же сети Wi-Fi.

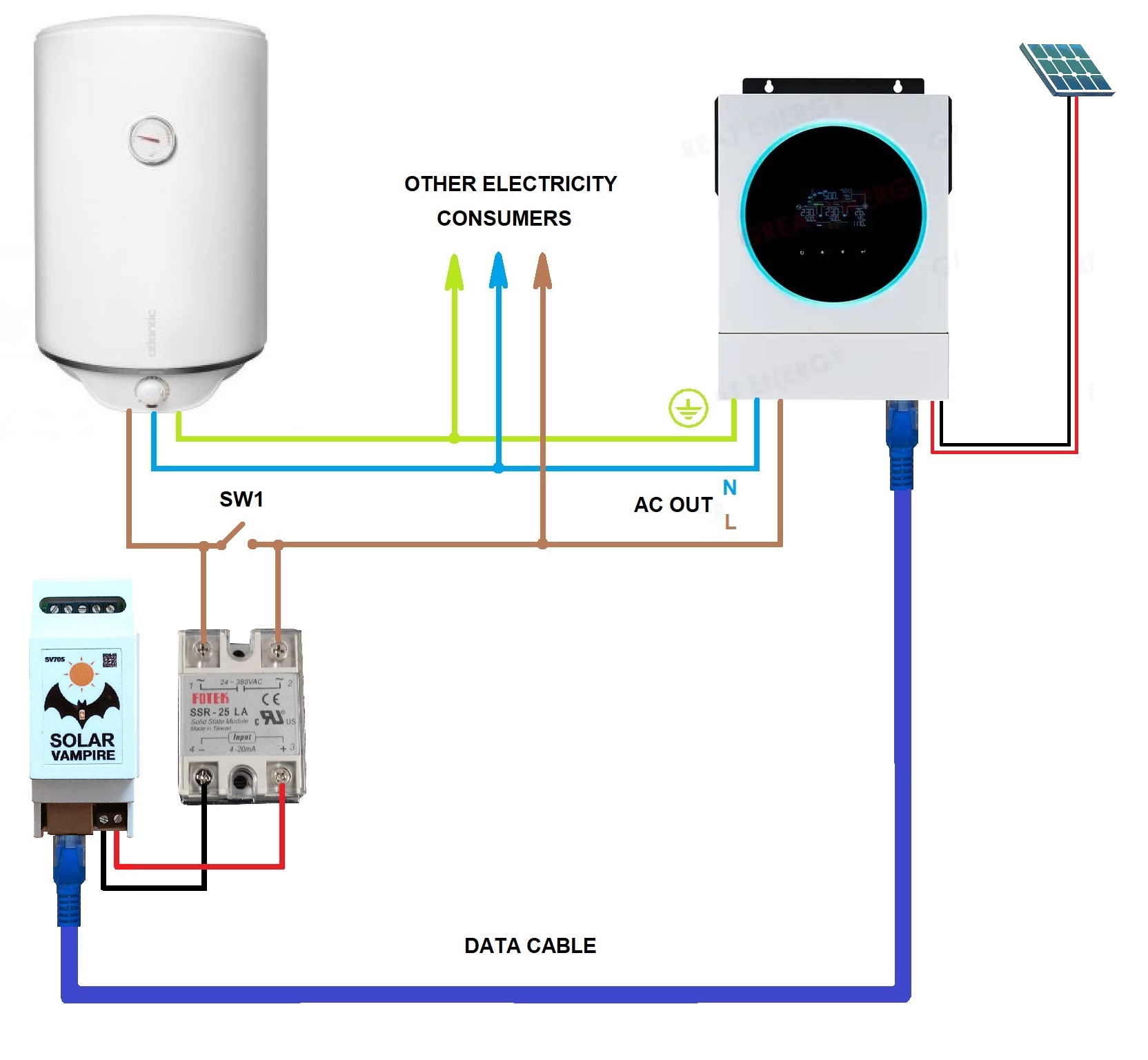

Основная схема подключения

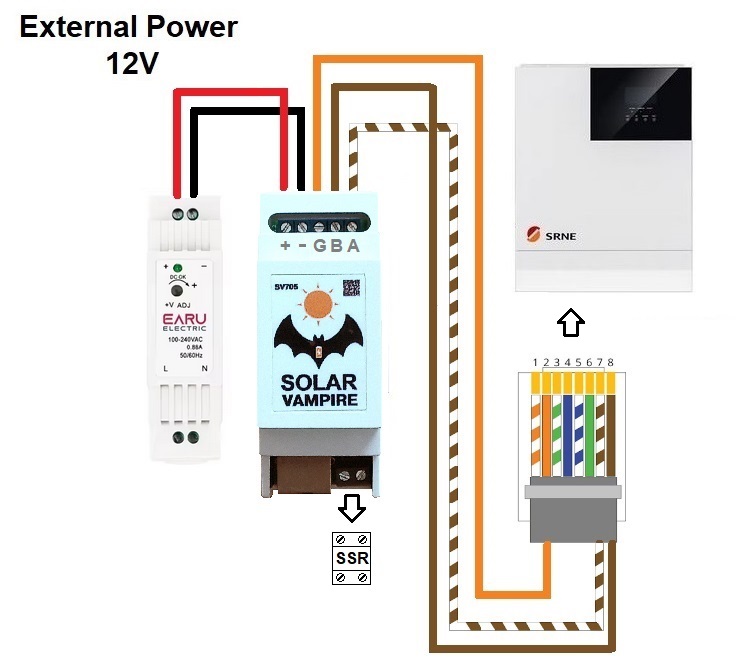

Схема подключения SV705 к инверторам SRNE

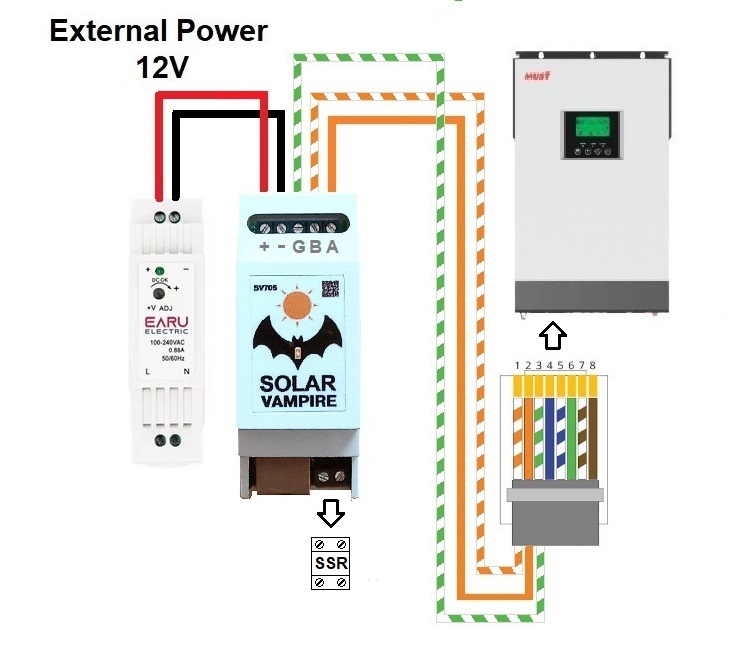

Схема подключения SV705 к инверторам MUST

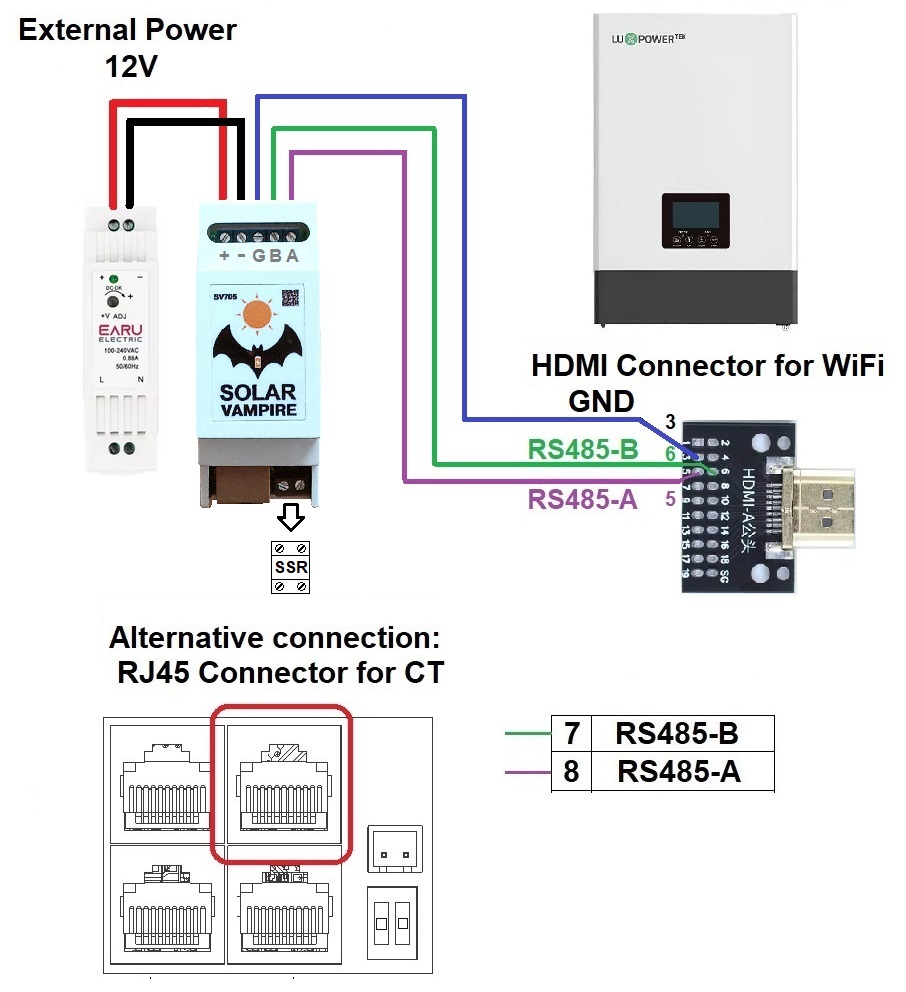

Схема подключения SV705 к инверторам LuxPower

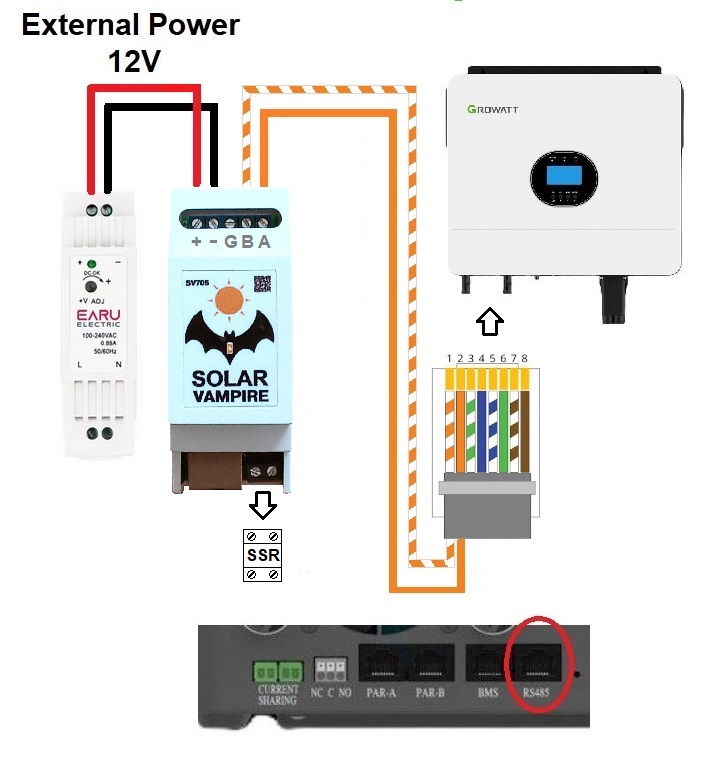

Схема подключения SV705 к инверторам Growatt SPF

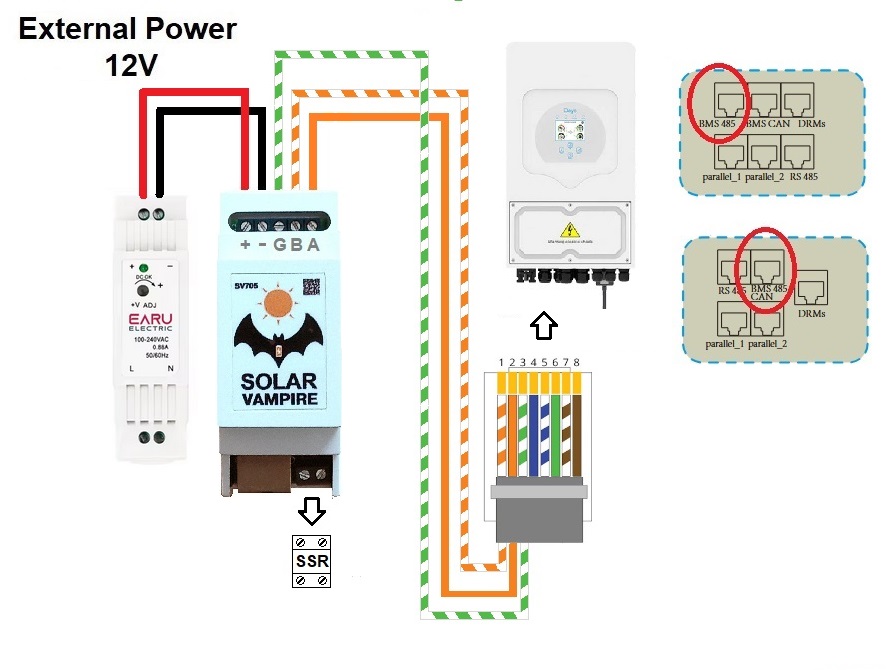

Схема подключения SV705 к инверторам Deye 1phase

Схема подключения SV705 к инверторам Deye 1phase

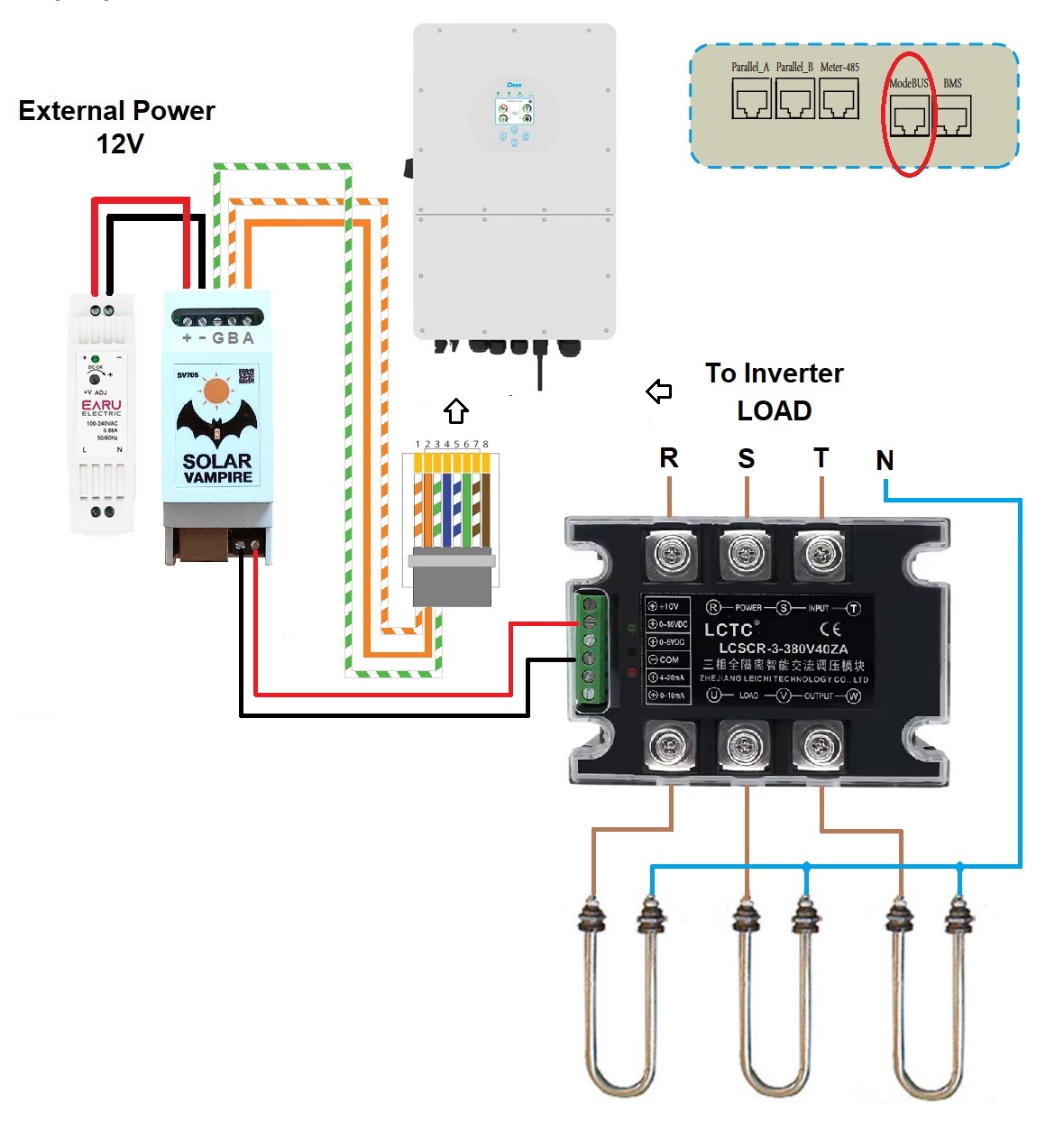

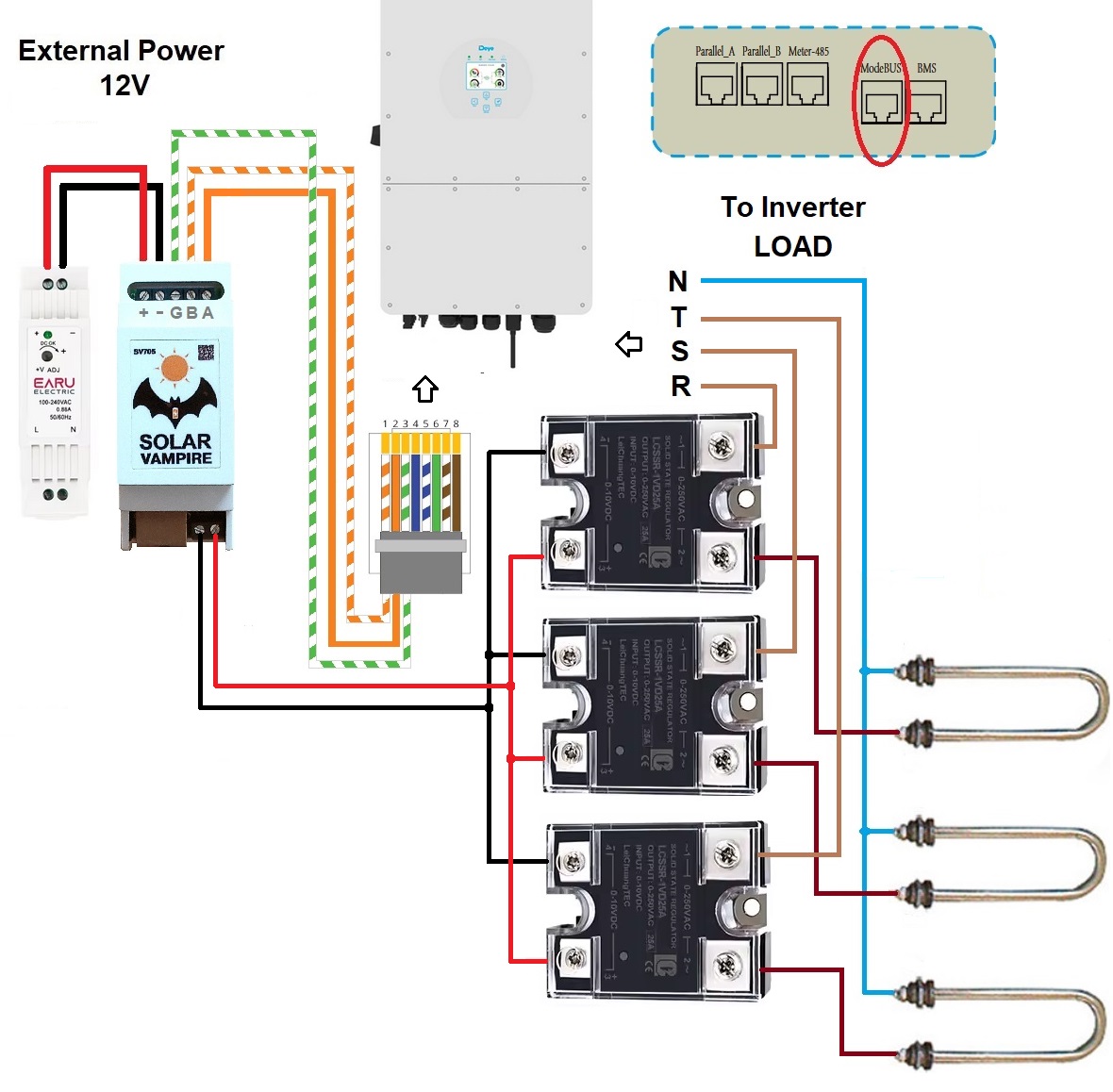

Альтернативная схема подключения SV705 к инверторам Deye 3phase (Здесь используются однофазные реле SSR с характеристикой управления VD (0-10В))

Схема подключения SV705 к инверторам Jsdsolar J4000, J5500

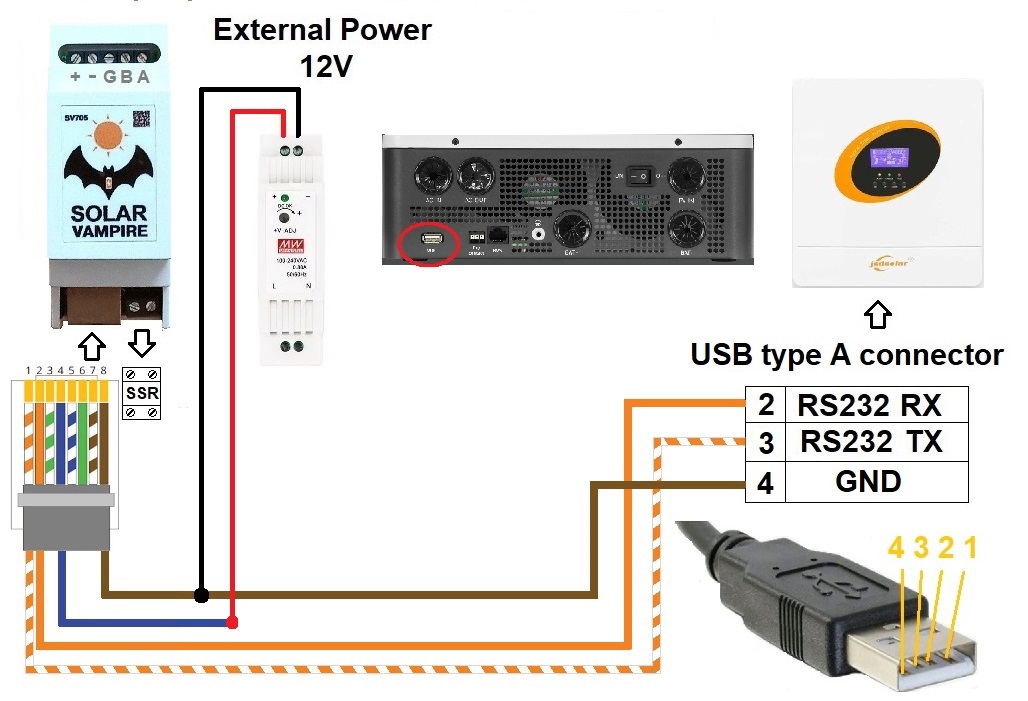

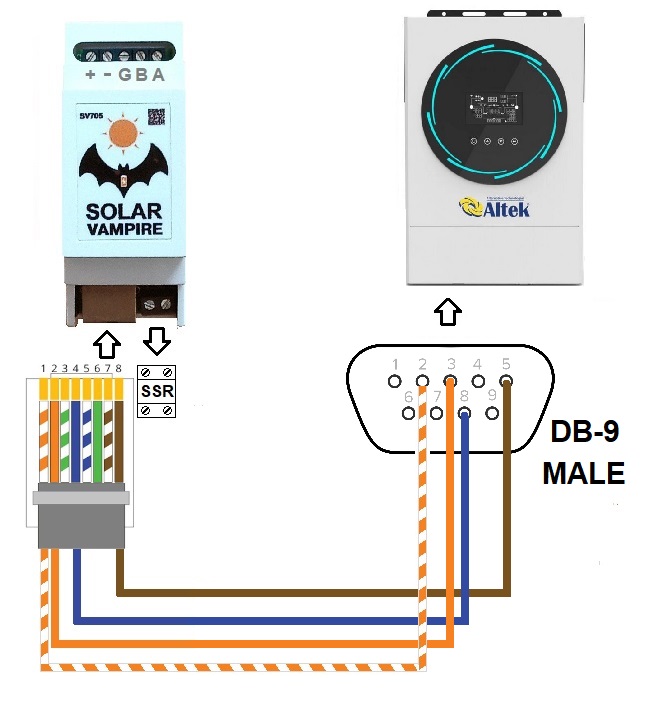

Схема подключения SV705 к инверторам c разъемом DB-9

Настройки SV705

Первым нашим шагом будет определение зоны напряжения максимальной мощности. Понаблюдайте за своим инвертором при разном освещении панелей и нагрузке. Для таких исследований можно и даже полезно использовать SV705 в режиме смарт-димера плавно прибавляя и уменьшая мощную нагрузку и следя за показаниями инвертора на экране смартфона. После того, как мы определим верхний предел этой зоны, зададим как целевое напряжение на 5-15В выше. А в качестве порогового напряжения для немедленного отключения нагрузки разумно установить напряжение в районе нижней границы зоны максимальной мощности. Тогда внезапное добавление мощного потребителя к выходу инвертора сразу же отключит балластную нагрузку SV705 , а вот плавное добавление нагрузки на выходе инвертора заставит также плавно снять нагрузку SV705 .

Далее перейдем к коэффициентам. Оставшиеся два коэффициента доступны для настройки. В теории автоматического управления разница между целевой и текущей величиной называется ошибкой регулирования. Рассматривать их можно так: К1 больше влияет при большой ошибке регулировки, К2 – при малой ошибке. Каждый коэффициент может приобретать значение от 1 до 100. Чем больше коэффициент, тем быстрее регулирование, но возможно т.н. перерегулирование. Поэтому подбираем коэффициенты, двигаясь от малых величин к большим, наблюдаем за работой системы и находим компромиссные значения между скоростью регулирования и ее точностью.

Теперь перейдем к настройке параметров ограничителей. Рассмотрим параметры батареи. Напряжение батареи мы получаем от инвертора достаточно точно. Поэтому можно установить отключение нагрузки SV705 при просадке этого напряжения. В случае кислотной батареи этот факт может говорить о том, что пошел разряд батареи в нагрузку. Конкретные значения установите по наблюдениям своей системы. Следующий параметр SOC (степень заряда) батареи. Его разумно установить где-нибудь на величину 90-97%. В конце зарядки батареи заряжаются малым током и у системы в этот момент уже может быть излишняя солнечная энергия. Но этот параметр, к сожалению, тоже может быть очень неточным, если его вычислением занимается инвертор. Если этот параметр инвертор получает от BMS батареи по информационному кабелю, то ситуация будет лучше. Следующие два параметра ток заряда и разряда теоретически более естественны для наблюдения за состоянием работы с батареей. Но, как отмечено выше, инверторы часто выдают здесь недостоверные значения. Поэтому понаблюдайте за своим инвертором, по возможности сравните с показателями токовых клещей или показателями BMS. Возможно, вам повезло и ваш инвертор измеряет эти параметры правильно. Тогда можно будет использовать эти параметры. К примеру поставить ограничение 10-15А и на заряд, и на разряд.

Последний параметр – это нагрузка по выходу инвертора в Ваттах. Если вы не хотите, чтобы он нагружался выше какой-либо предела, то можно выставить этот предел в настройках. Разумно поставить ограничение примерно 0.7-0.8 от максимальной мощности инвертора для защиты его от перегрузки. После этого нагрузка SV705 будет немедленно отключена по превышению этого значения. Например, одновременно включились холодильник, кондиционер и микроволновка и общая нагрузка инвертора стала близкой к максимальной. SV705 немедленно отключит бойлер и подключит его снова, когда общая нагрузка инвертора уменьшится.

После настройки всех параметров можно выйти из программы. Устройство запомнит их в своей памяти и будет работать с ними. Затем можно снова в любое время подключиться по блютузу, понаблюдать за работой системы или что-нибудь подкорректировать.
