Набор для изготовления катушки металлоискателя витая пара

Набор предназначен для самостоятельной сборки поисковой катушки металлоискателя. Подходит для метелоискателей моделей: Кощей, Пират, Tracker, Клон и других.

Катушка металлоискателя — это часть металлоискателя, отвечающая за обнаружение металлических предметов в земле или других средах. Катушка предназначена для создания магнитного поля, реагирующего на металлические объекты. Металлоискатели используются для поиска различных металлических предметов, таких как монеты, украшения, артефакты, утраченные объекты и т.д. Катушка является основной частью металлоискателя, которая взаимодействует с металлом и помогает определить его местонахождение.

Технические характеристики:

• Диаметр катушки – 280 мм
• Длина кабеля витая пара - 3 м.
• Длина кабеля круглый – 1.2 м.
• Сечение кабеля круглое - 0.75 мм2
• Количество жил кабеля круглый – 2
• Обнаружение предметов – монета 24-32 см, каска 60-95 см, крупные металлические предметы 1.5-2 м

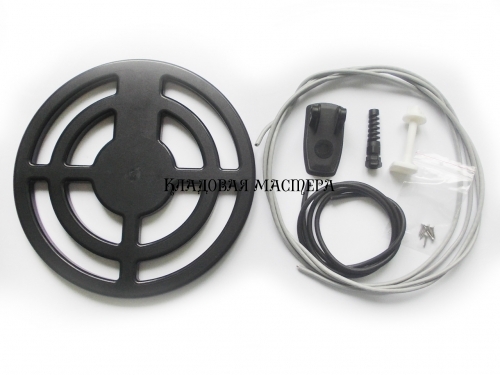

В набор для изготовления катушки металлоискателя входит:

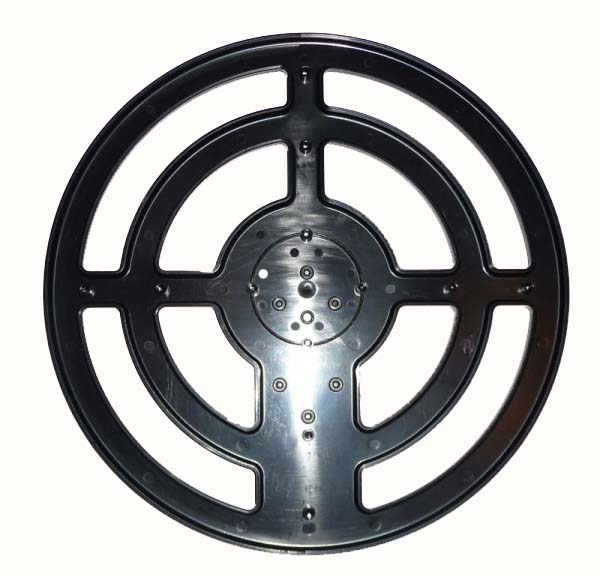

• Корпус катушки – 1 шт
• Кронштейн для крепления катушки – 1 шт.
• Пластиковый болт – 1 шт
• Кабельный ввод PG7 - 1 шт
• Кабель витая пара - 3 м
• Кабель круглый 2х0.75 – 1.2 м
• Нержавеющие шурупы - 18 шт

Процесс сборки катушки:

1. Сначала нужно просверлить отверстия в одной из половинок корпуса. 3-3.2 мм для крепления кронштейна. 6.5-7 мм для ввода кабеля.

2. Затем в кронштейн устанавливается кабельный ввод PG7 и протягивается кабель 2х0.75 через кронштейн и просверленные отверстия так, чтобы осталось примерно 12 см наружу. Конец кабеля очистить от изоляции.
3. Изготовление обмотки: из кабеля витая пара отрезаем 270 см.
4. От середины отрезанного кабеля отмеряем и отмечаем по 41 см в обе стороны.
5. Соединяем отмеченные части скотчем или изолентой и извиваем провод с обоих боков одновременно. При намотке следует следить, чтобы период обвивки был такой же, как предыдущих витков. В таком случае обмотка будет аккуратной, плотной и компактной.

6. Зачищаем, соединяем и распаиваем провод по таблице

   	Конец 1			Конец 2
   				О		Вывод обмотки 2
   	О		соединяются	О	Б
   	О	Б	соединяются	З
   	З		соединяются	З	Б
   	З	Б	соединяются	К
   	К		соединяются	К	Б
   	К	Б	соединяются	Г
   	Г		соединяются	Г	Б
   Вывод обмотки 1	Г	Б

7. Паянные концы изолируем термотрубкой. Концы вывода 1 и 2 пропаиваем.

8. Укладываем провод в корпус с кронштейном и проверяем, чтобы закрывалось другой частью. Если все хорошо, закрепляем обмотку в корпусе с помощью термоклея. Закрываем второй частью корпуса.


9. Соединяем корпус нержавеющими шурупами. В корпусе катушки нельзя использовать другие металлические предметы – это плохо повлияет на чувствительность металлоискателя. Соединять только нержавеющими шурупами из набора.
