Переключатель клавишный KCD4-203 под отверстие 28x22 мм

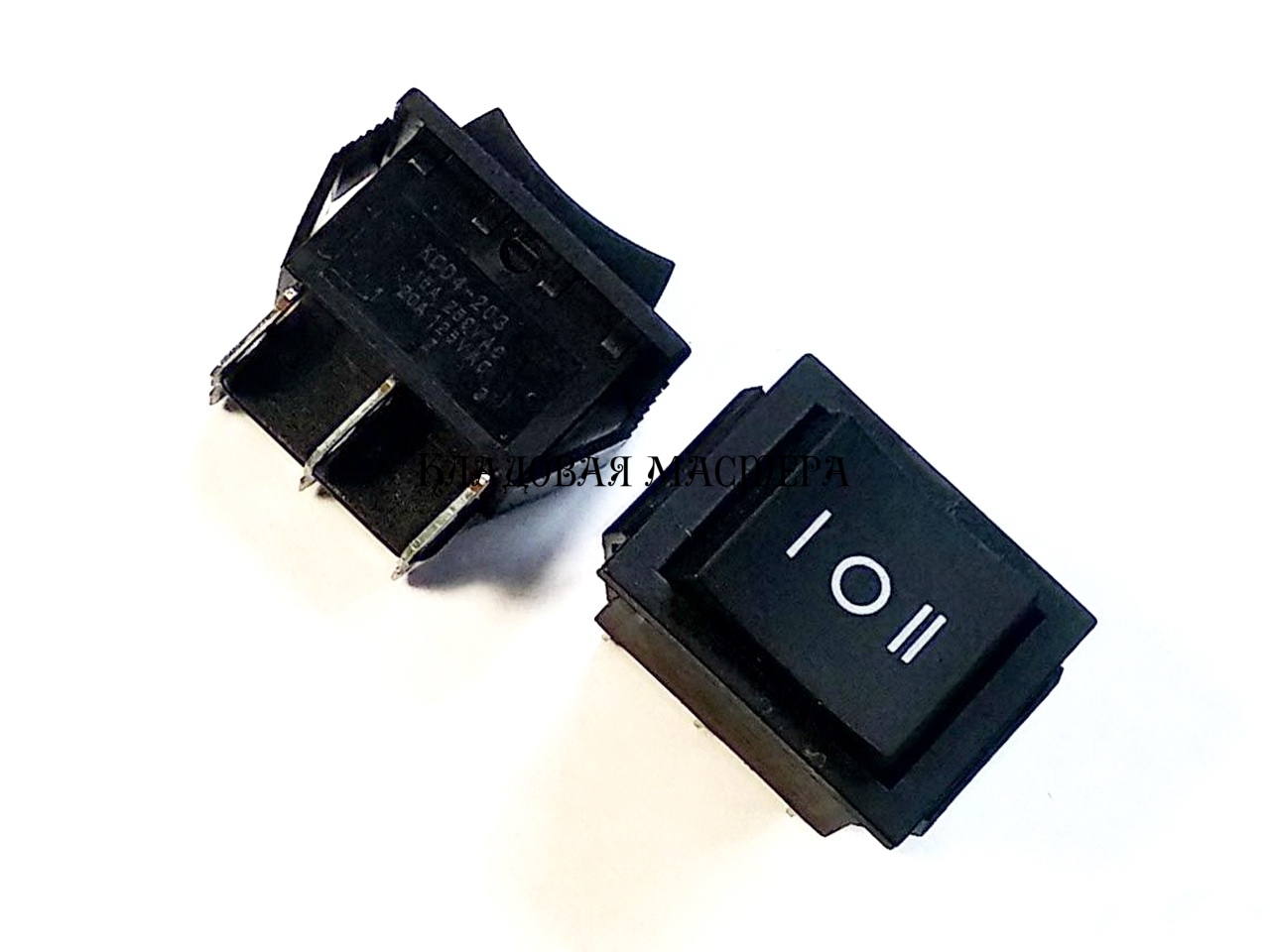

Переключатель клавишный KCD4-203 под отверстие  28x22 мм фото 1
  • Переключатель клавишный KCD4-203 под отверстие  28x22 мм фото 1

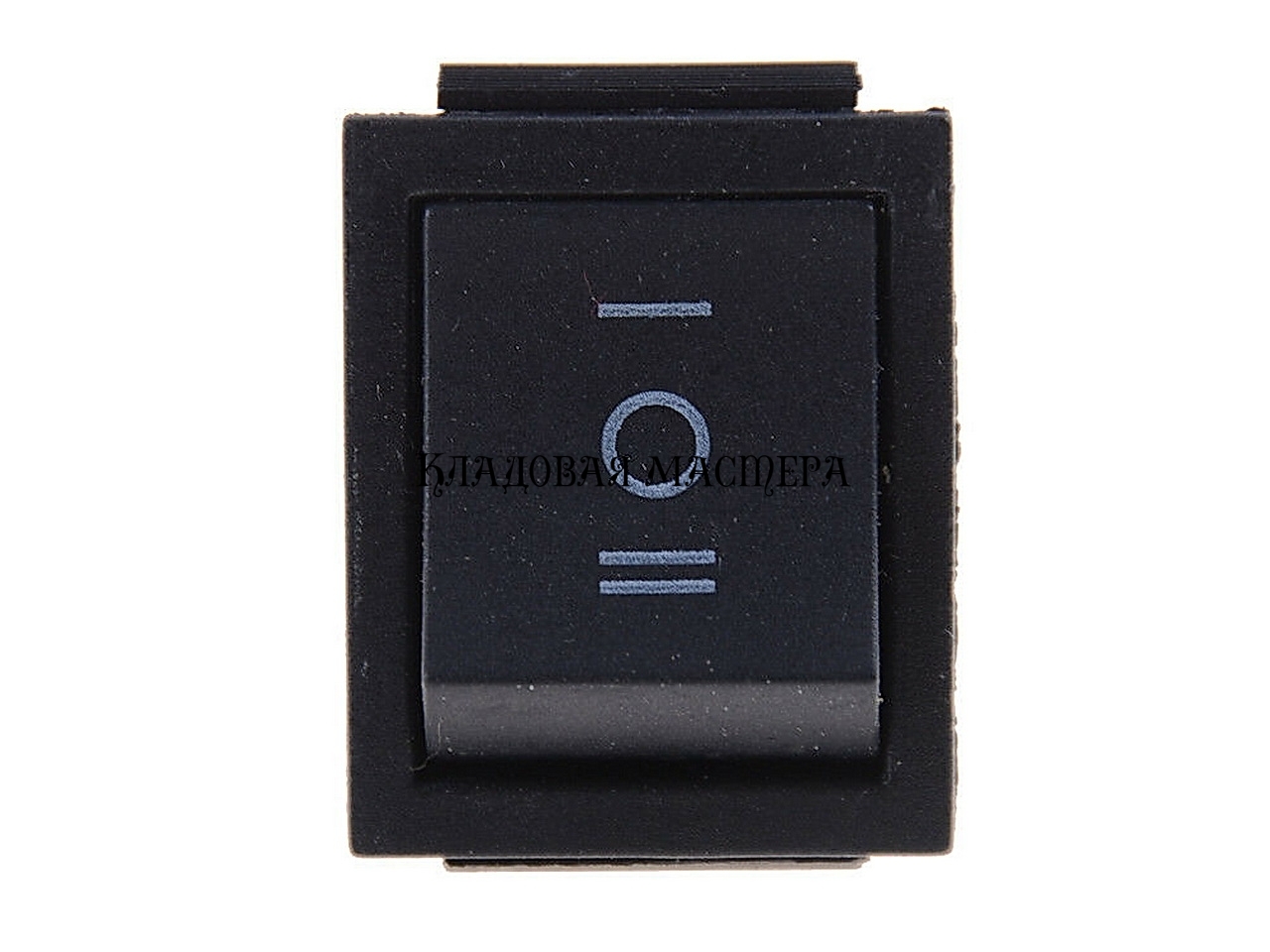

  • Переключатель клавишный KCD4-203 под отверстие  28x22 мм фото 2
  • Переключатель клавишный KCD4-203 под отверстие  28x22 мм фото 3
  • Переключатель клавишный KCD4-203 под отверстие  28x22 мм фото 4
  • Переключатель клавишный KCD4-203 под отверстие  28x22 мм фото 5
  • Переключатель клавишный KCD4-203 под отверстие  28x22 мм фото 6
  • Переключатель клавишный KCD4-203 под отверстие  28x22 мм фото 7
Нет в наличии
Код товара: 00000376

Переключатель клавишный KCD4-203, on-off-on, 3 положения 25.5*31 мм

Переключатель KCD4-203 черный, под прямоугольное отверстие 28x22, без подсветки 6Pin, 16A/250V 20A/125V. Переключатель клавишного типа KCD4-203, имеет две группы контактов на включение/выключение/включение, 3 положения. Используется в промышленной аппаратуре и радиолюбительских конструкциях, например для коммутации реверса двигателя при использовании платы регулятора оборотов коллекторного двигателя на TDA1085

Основные характеристики клавишного переключателя KCD4-203:

  • Название продукта: переключатель KCD4-203
  • Напряжение и ток: 16A250V
  • Схема переключения : ON-OFF-ON,
  • Кол-во контактов в группе/ кол-во групп (всего контактов) : 3/2 (6PIN) медные контакты
  • Цвет: клавиши: черный
  • Форма клавиши : тип С (вогнутая)
  • Наличие и тип подсветки :    нет
  • Коммутируемое напряжение :    250 (125) АС В
  • Максимальный ток :    16 (20) А
  • Вес: 12 гр
  • Контактное сопротивление, не более :    35 мОм
  • Сопротивление изоляции, не менее :    100 (500 В, 1 мин.) МОм
  • Диэлектрическая прочность :    1500 (50 Гц, 1 мин.) В
  • Количество циклов коммутации (электро), не менее : 10000 раз
  • Диапазон рабочих температур :    -25…+85 °С
  • Размер установочного отверстия :    28x22 мм
  • Длинна : 31 мм
  • Ширина: 25/5 мм
  • Высота :   28.5 мм ( клавиша 6.2 мм)

Чертеж клавишного переключателя  KCD4-203 находится в галерее снимков

  • Производитель Китай
