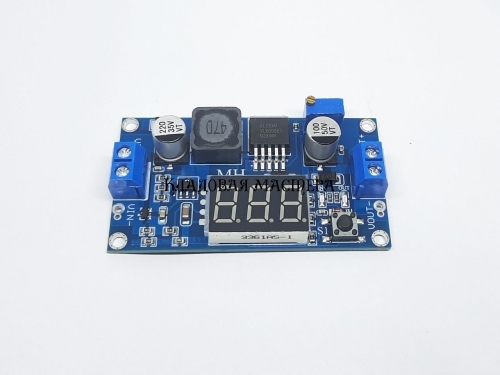

Повышающий преобразователь XL6009-LED с вольтметром

Высокочастотный регулируемый повышающий преобразователь напряжение DC-DC на контроллере XL6009 предназначен для питания устройств от автомобильной или другой низковольтной сети, когда напряжение сети ниже рабочего напряжения оборудования.

Изменение выходного напряжение (настройка) осуществляется многооборотным подстроечным резистором, установленным на плате преобразователя.

Плата имеет встроенную защиту и ограничение по току! Преобразователь имеет высокую частоту переключения 400кГц и практически не выделяет тепла КПД-94%.

На контакты:

• N+ и IN- : входное напряжение 4,3 - 32 В
• OUT+ и OUT- : выходное напряжение 5 - 35 В

На плате есть два светодиода индикации IN и OUT:

• IN – показывает наличие входящего напряжение
• OUT – подачу напряжение на выходе

Технические харакетристики XL6009-LED с вольтметром

• Входное напряжение питания: 4.3В-32В
• Выходное напряжение: 5В-35В
• Входящий ток: 4A (макс.)
• Максимальный ток нагрузки: 4,0А
• Ограничение рабочего тока нагрузки: 4,0 КПД: 94% (макс.)
• Частота переключения: 400kHz
• Пульсации на выходе: 50 мВ
• Регулировка нагрузки: ± 0,5%
• Регулирование напряжения: ± 0,5%
• Рабочая температура: -40°C - +85°C
• Размер: 70мм * 38мм
• Защиты: тепловая и по максимальному току.

Функциональная клавиша для управления вольтметром XL6009-LED

1) Короткое нажатие: переключение отображения напряжения входного/выходного.

2) Умеренное нажатие: Калибровка вольтметра - увеличение или уменьшение сдвига (по умолчанию 0)

3) Длинное нажатие: отключение вольтметра.

При подключение платы важно соблюдать полярность, т.к. в плате нет защиты от переполюсовки!

При нагрузке более 15W необходимо дополнительное охлаждение микросхемы радиатором, обдув платы, или комбинированное охлаждение радиатор + обдув!
