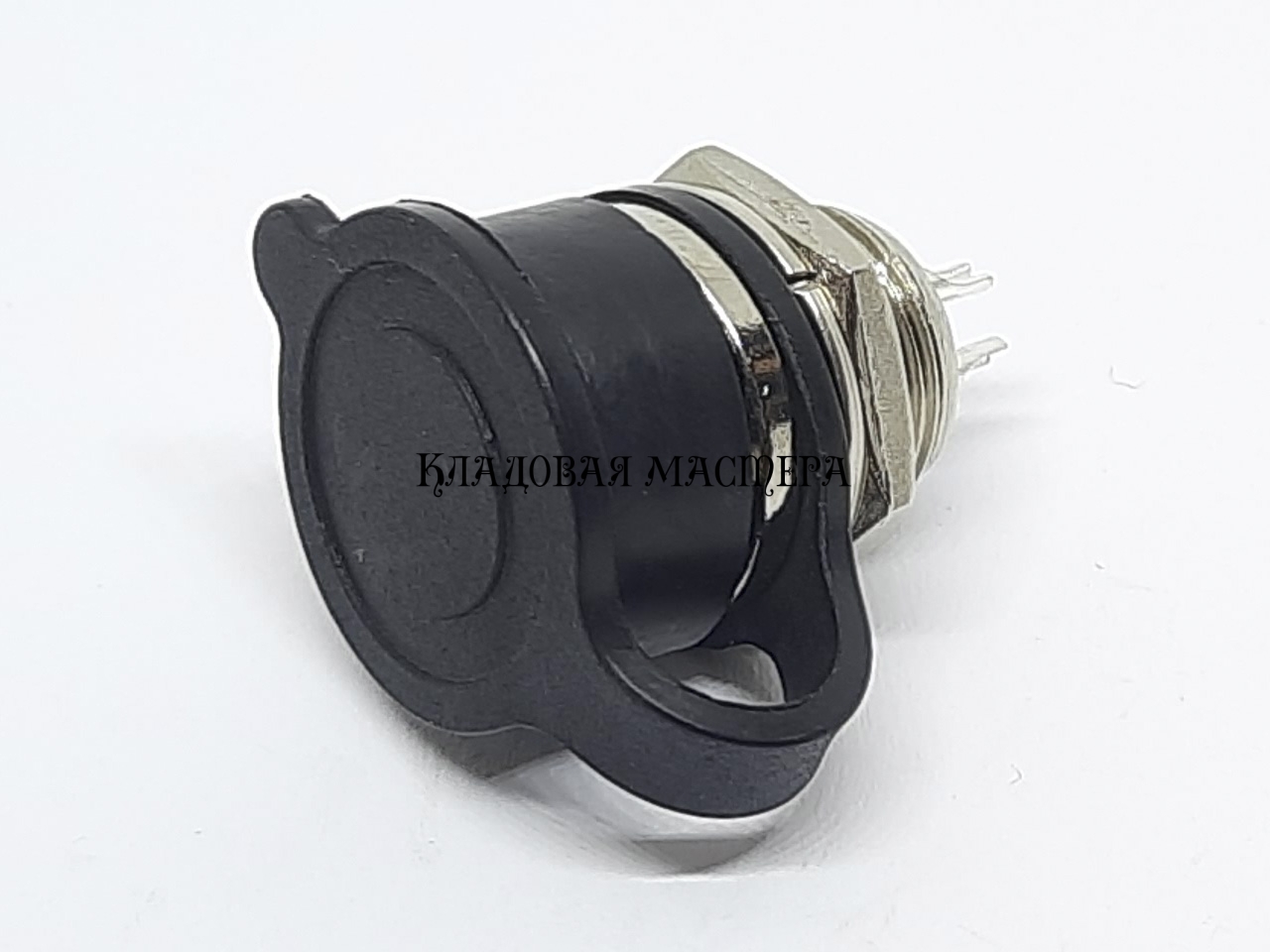

Разъем GX12-4 PIN с влагозащитной заглушкой, пара

Разъем GX12 на 4 контакта, штекер на кабель, гнездо c влагозащитной заглушкой. Разъемы для электроники, радиотехники и электричества. Применяется повсеместно для самых разных задач коммуникации электрических цепей, как в промышленности, так и в авторских устройствах, например, в металлоискателях для подключения внешних датчиков. Разъемы являются пылезащищенными и соответствуют степени защиты IP55, что гарантирует работу в пылевой среде и допускает попадание брызг воды. Соединители GX12 известны как авиационные. Также могут применяться в радио и телекоммуникации для подключения аппаратуры, имеющей гайку для фиксации к корпусу.

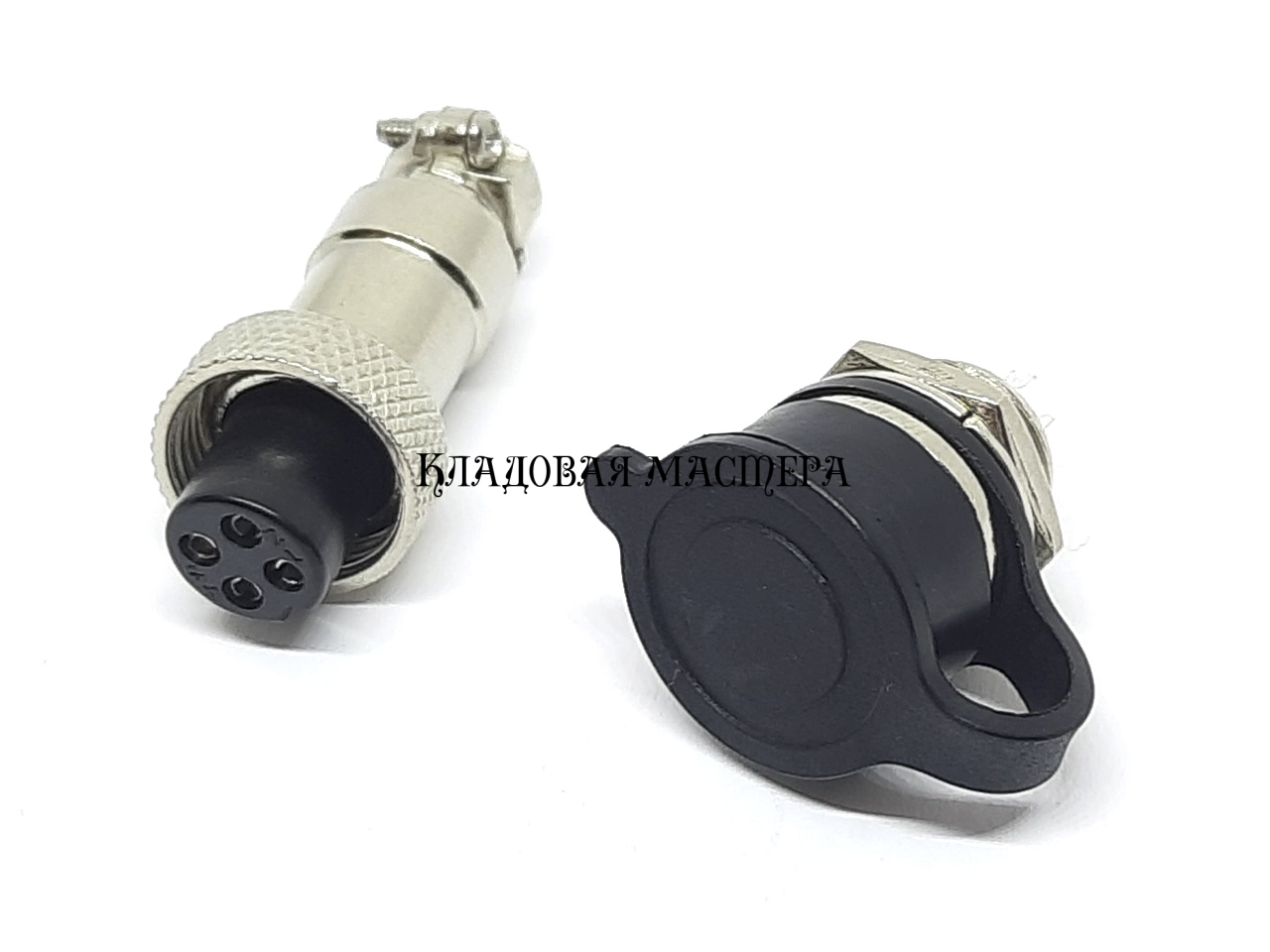

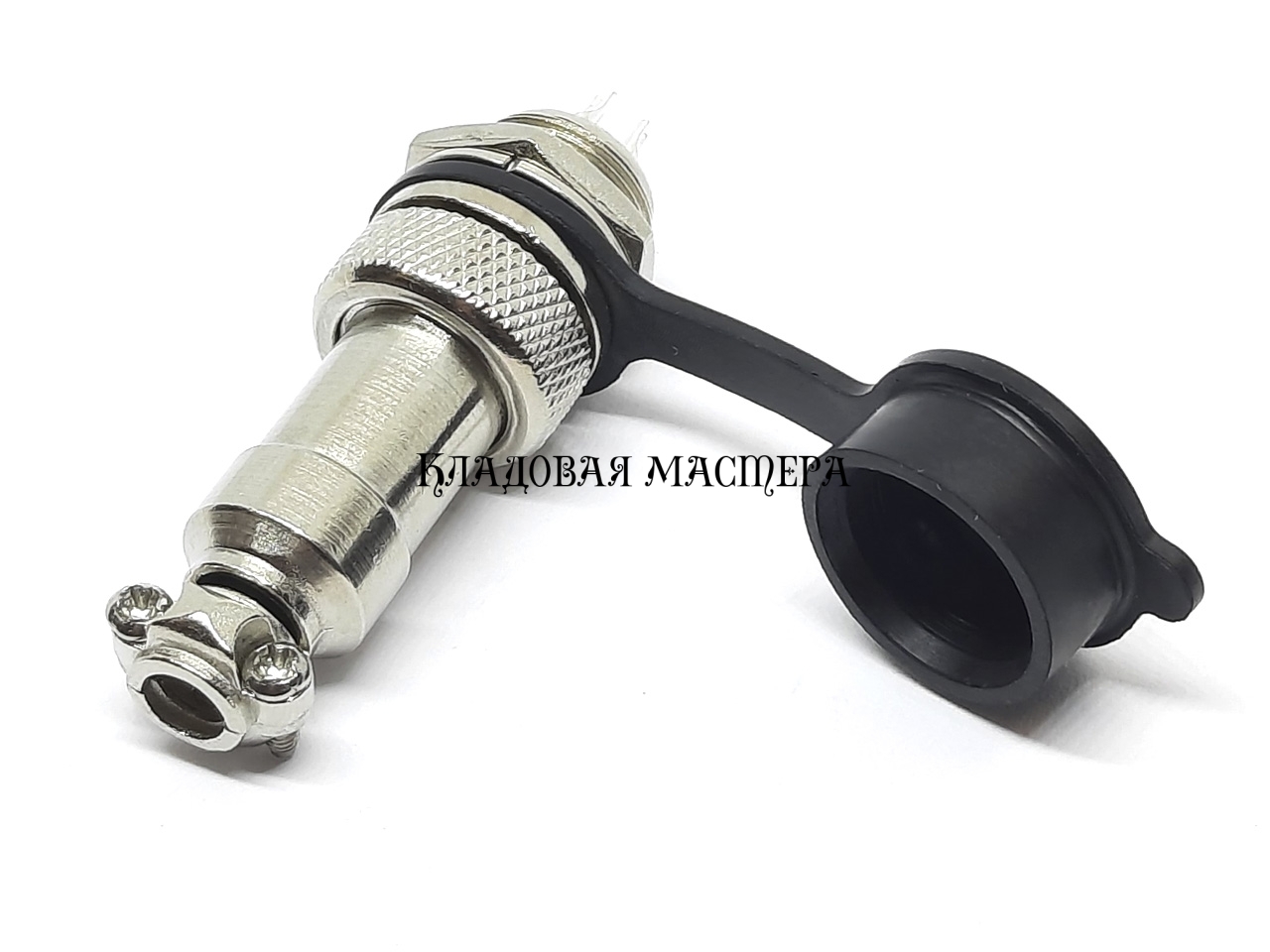

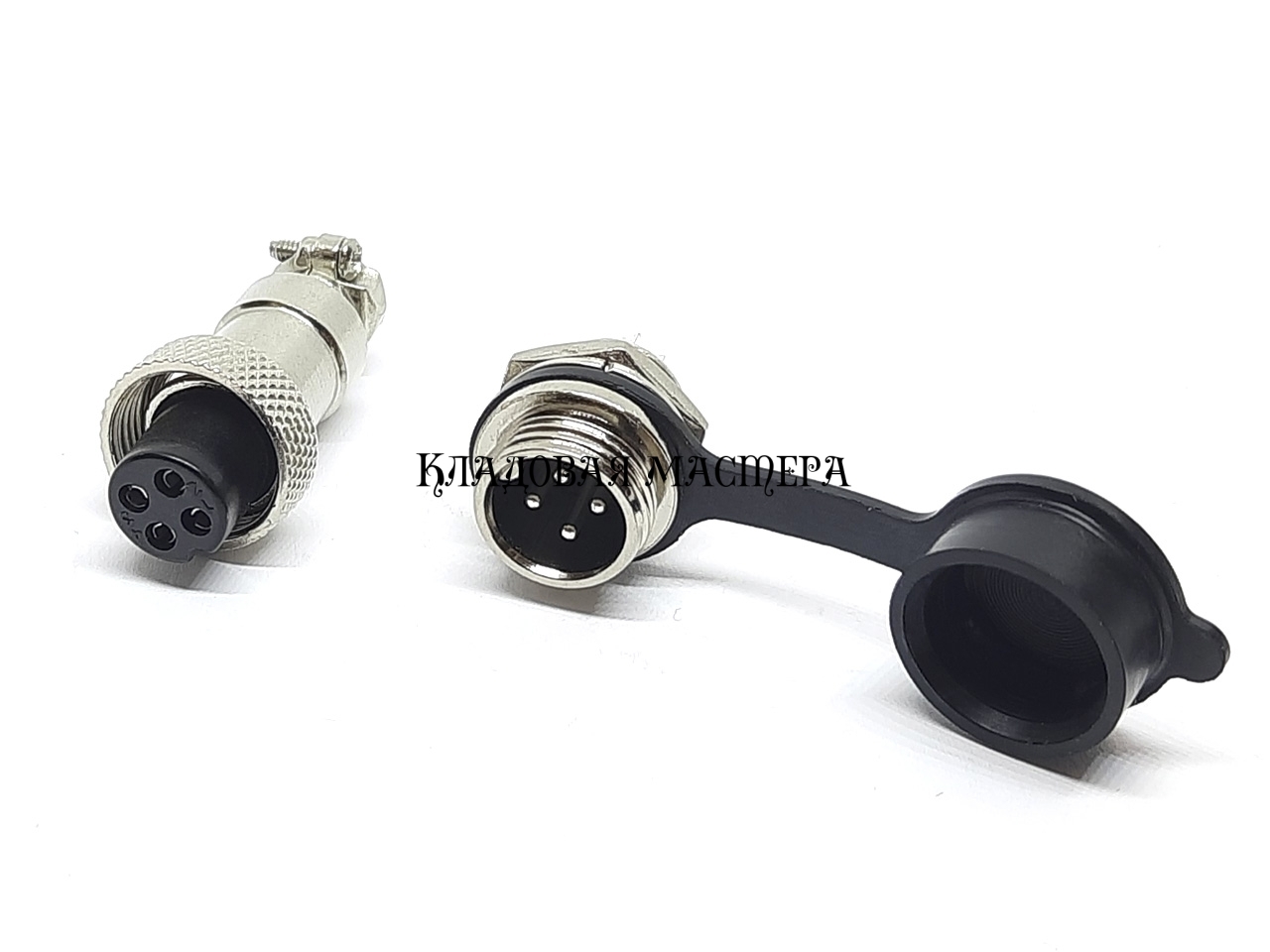

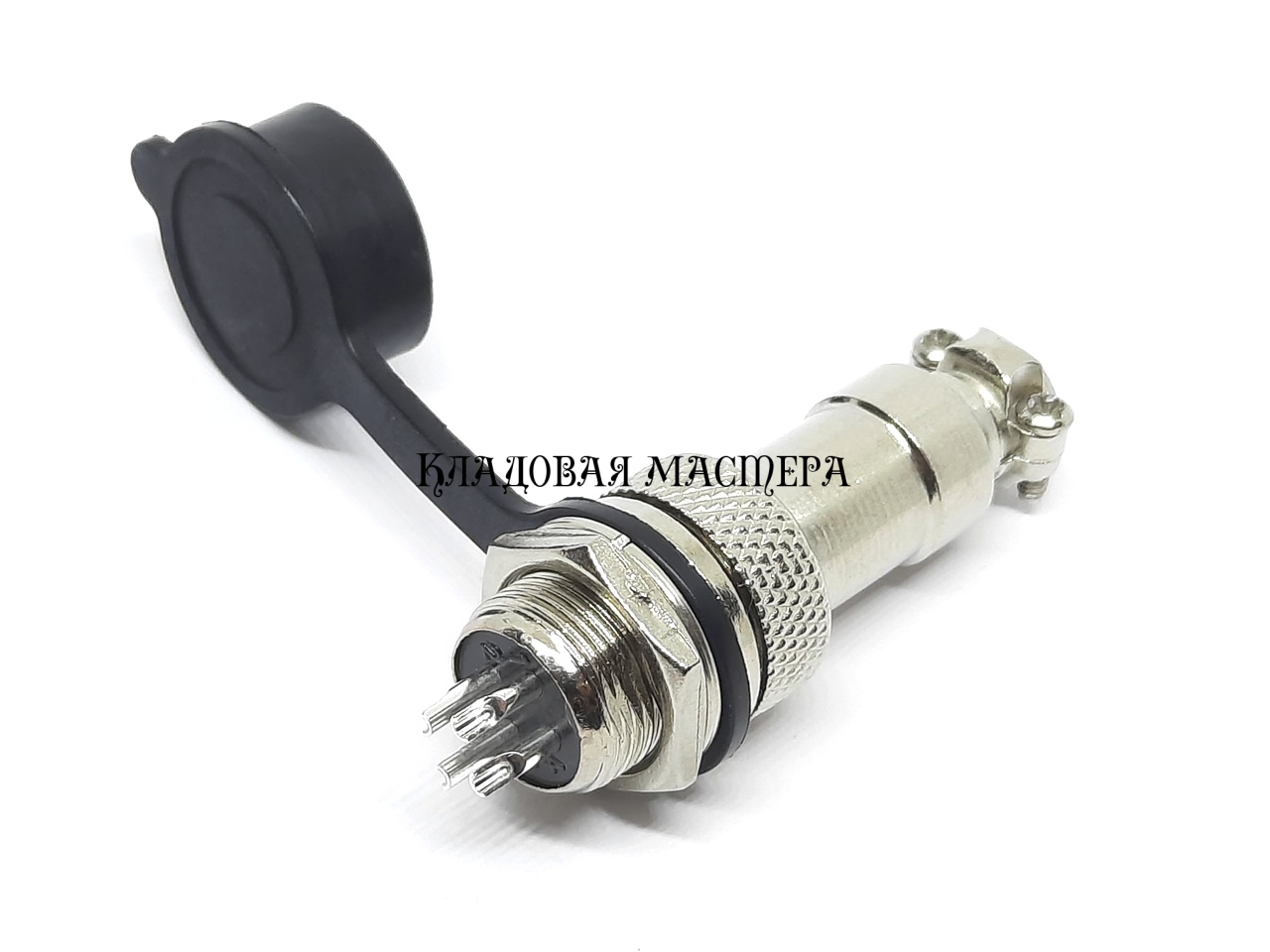

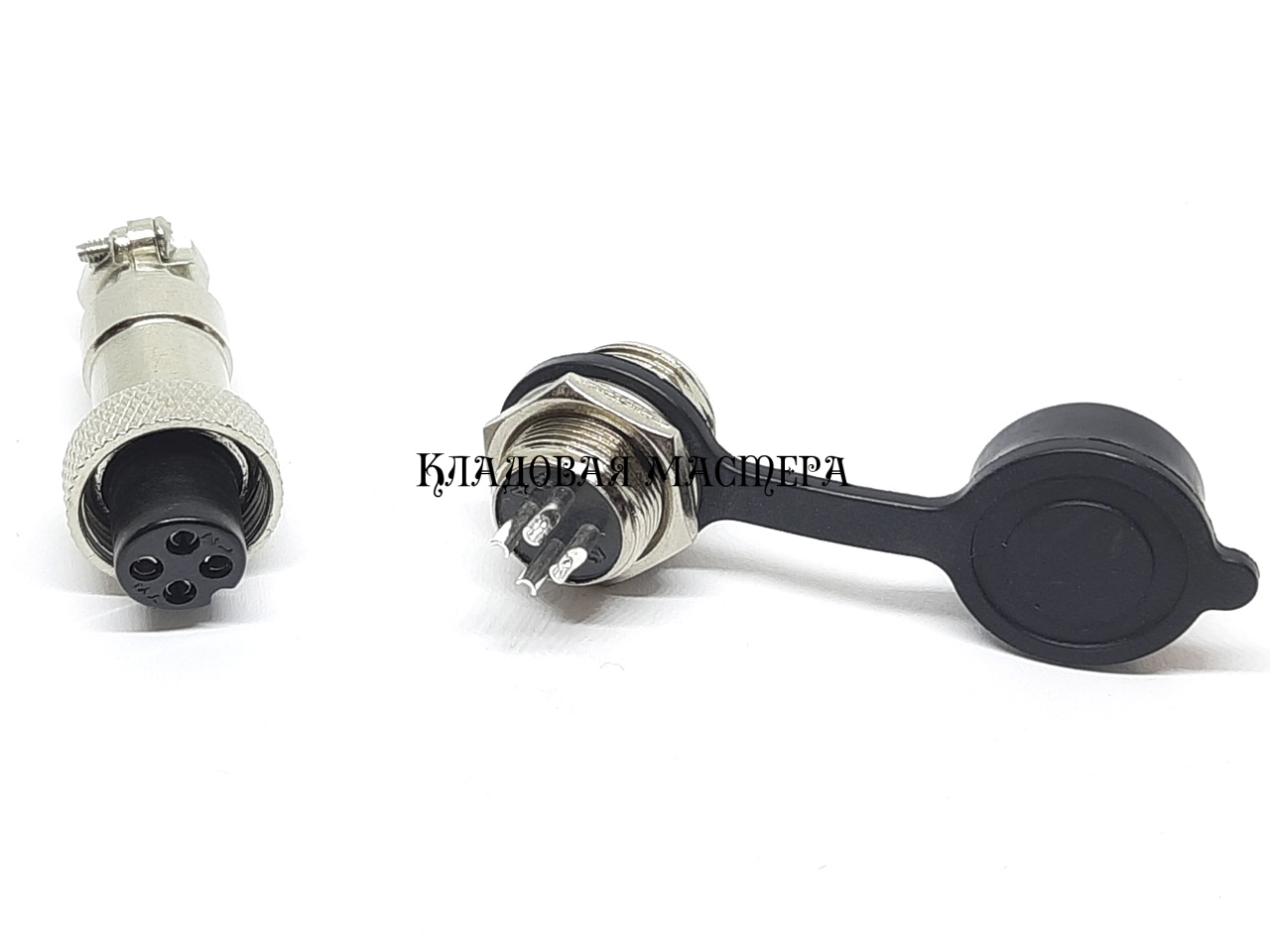

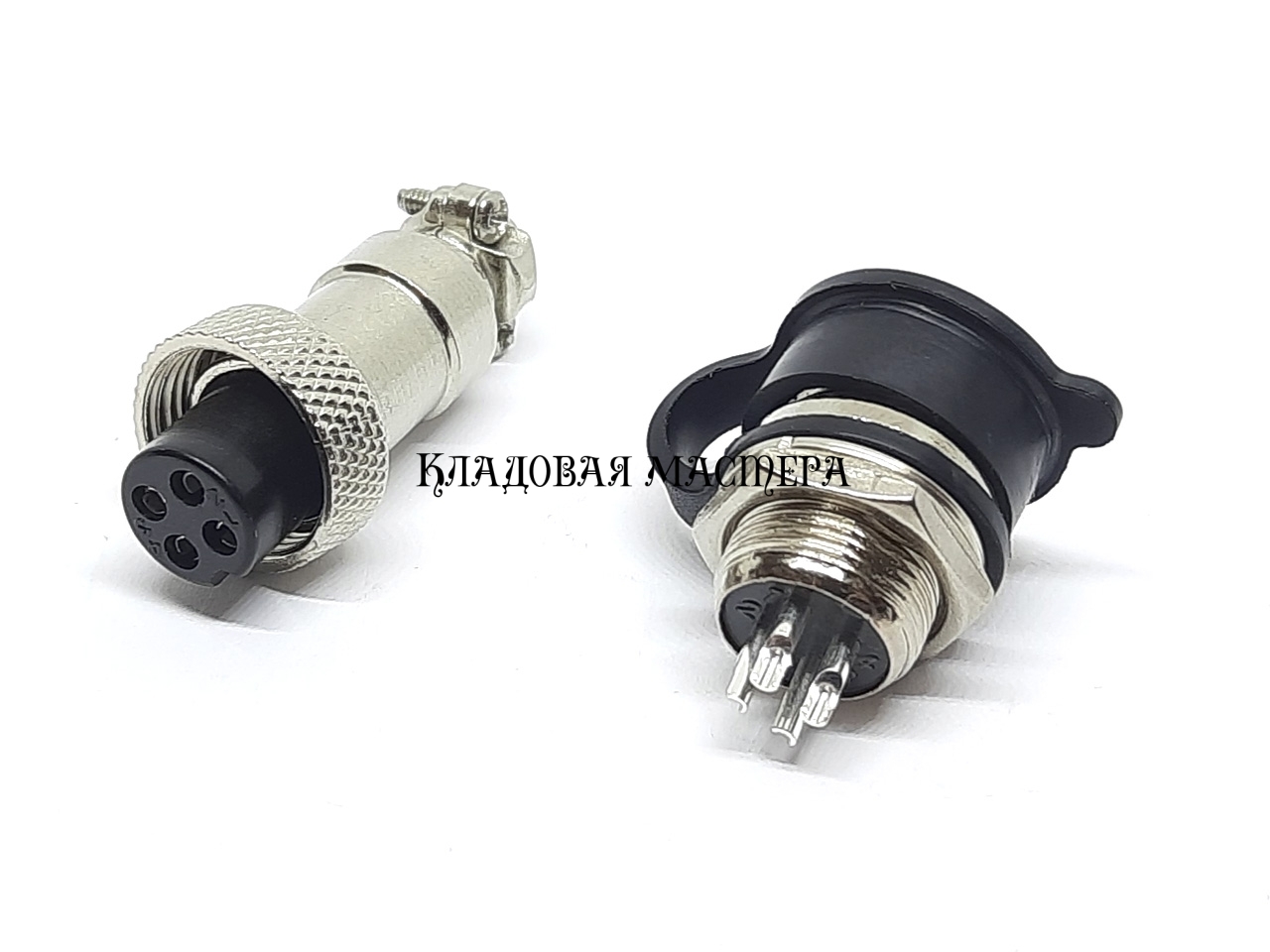

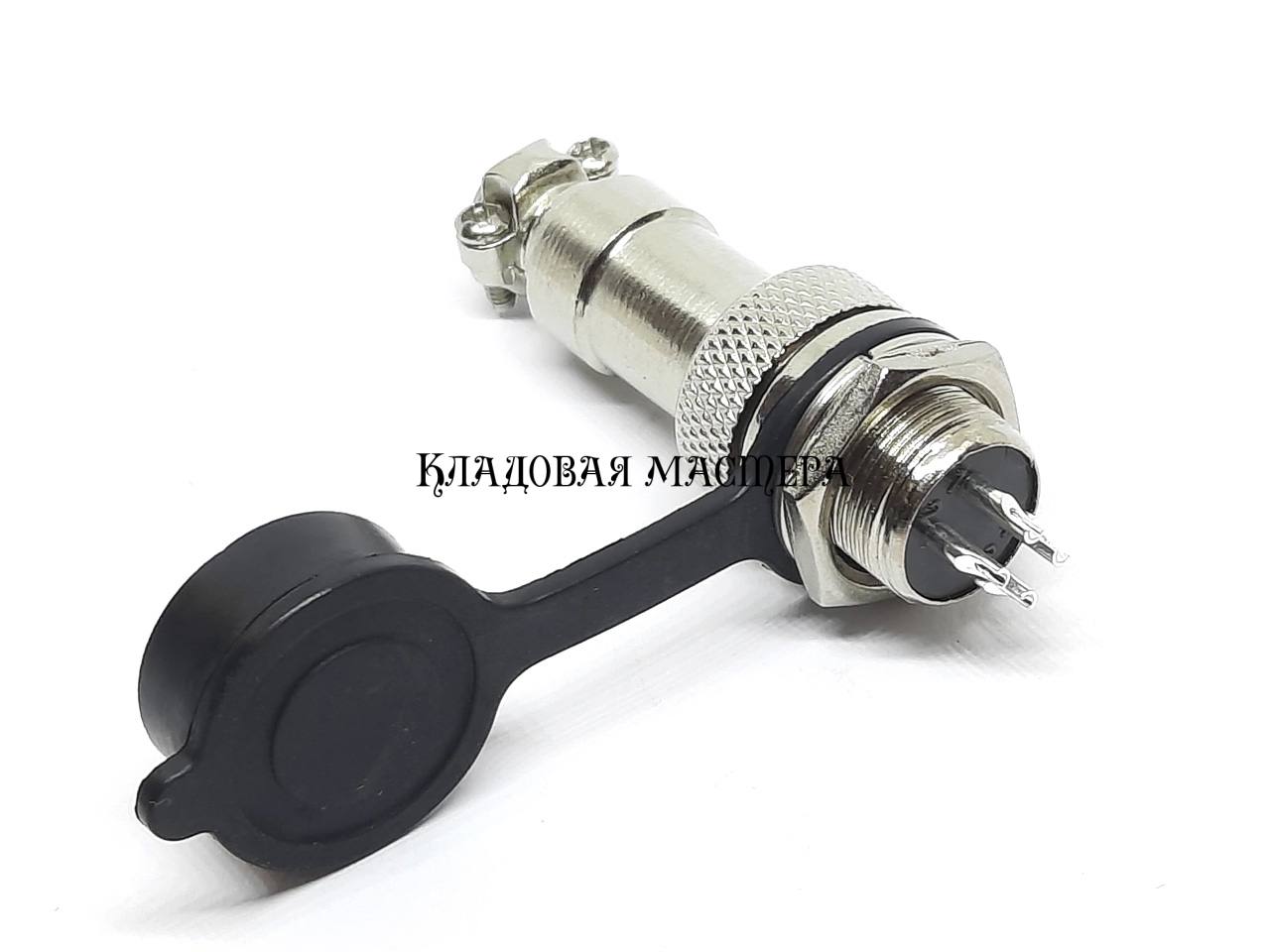

Разъем GX12 продается паром:

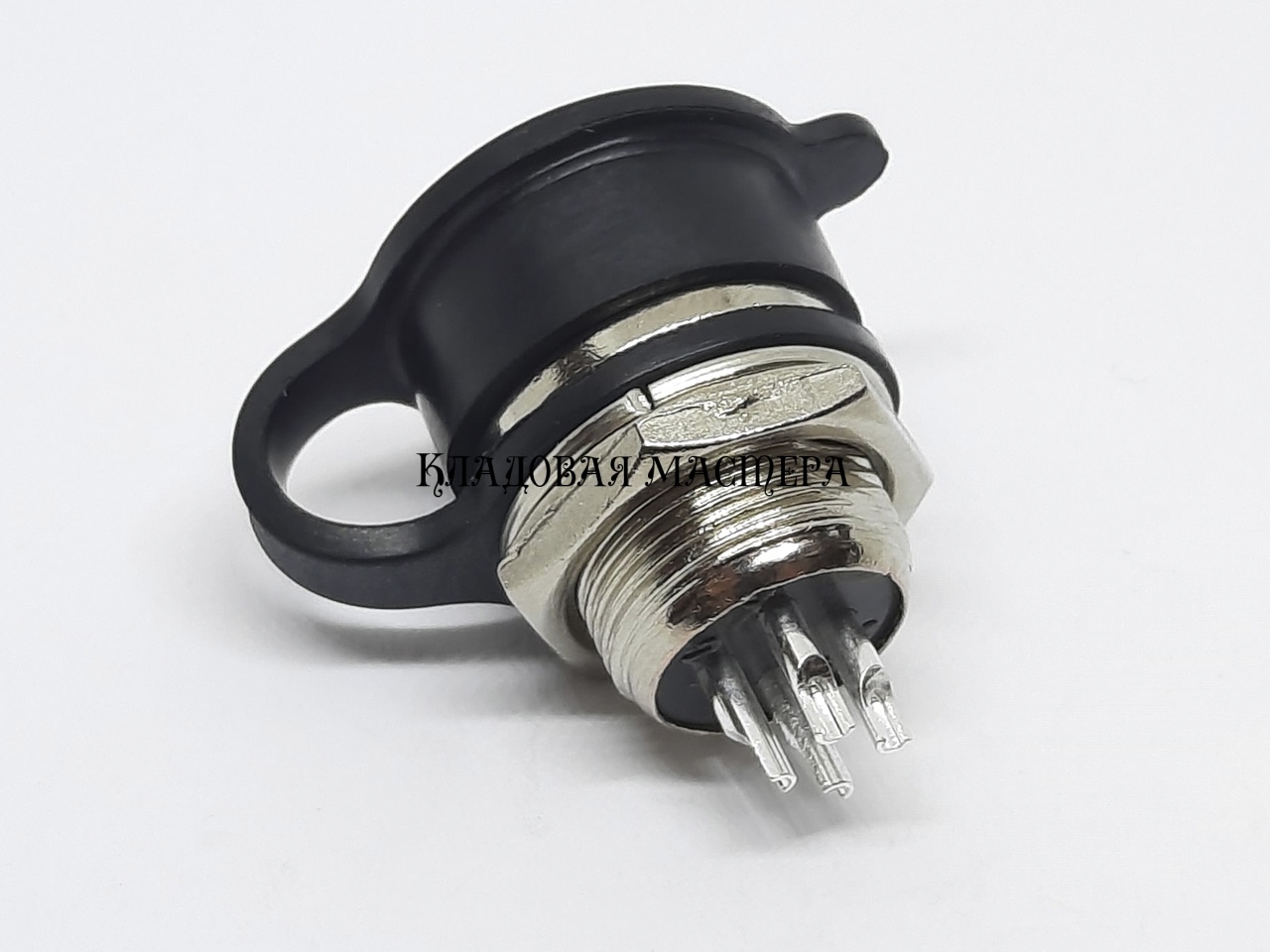

• Гнездо на панель
• Штекер на провод
• Влагозащитная крышка-заглушка

Основные технические характеристики разъема GX12

• Количество контактов – 4
• Тип подключения кабеля к контактам разъема – пайка
• Номинальный ток / напряжение - 5А-125В
• Рабочее предельное напряжение (AC.V.rms) - 200
• Выдерживаемое напряжение (AC.V.rms) I минута - 1500
• Сопротивление изоляции (мин. МОм) при постоянном токе 500V - 1500
• Отверстие горловины припоя - 0,8 мм
• Рабочая температура  -20 ℃ ~ + 85 ℃
• Стыковка - Резьбовое соединение
• Диаметр монтажного отверстия – 12мм
• Диаметр кабеля  ≤ 5,0 мм
• Контактное сопротивление - менее 0,005 Ом.
• Материал изоляции  - бакелит
• Вес нетто - около 15 г.

Габаритные размеры разъема GX12 и его чертежи:
