Разъем GX16-2 PIN с фланцем, пара

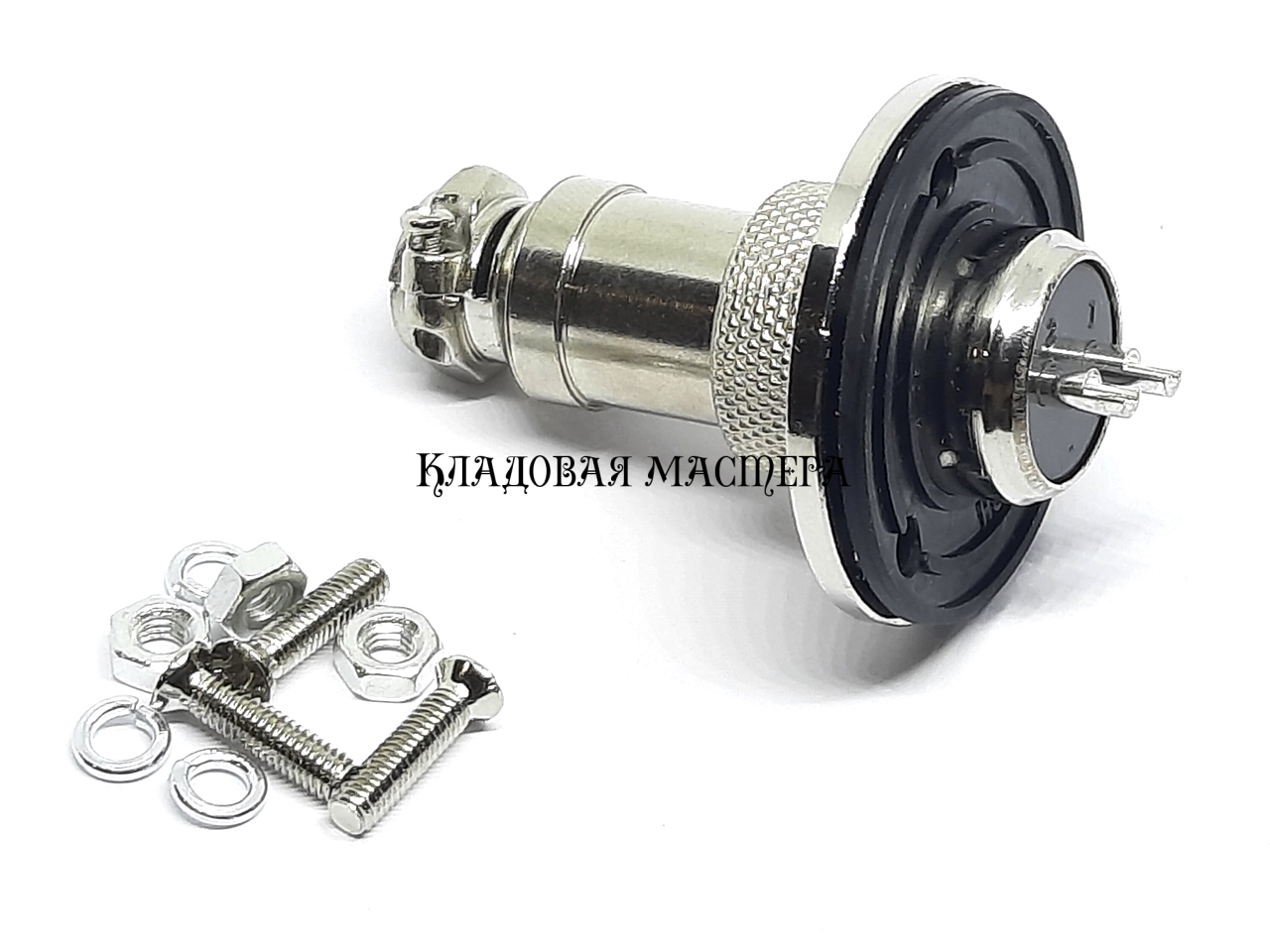

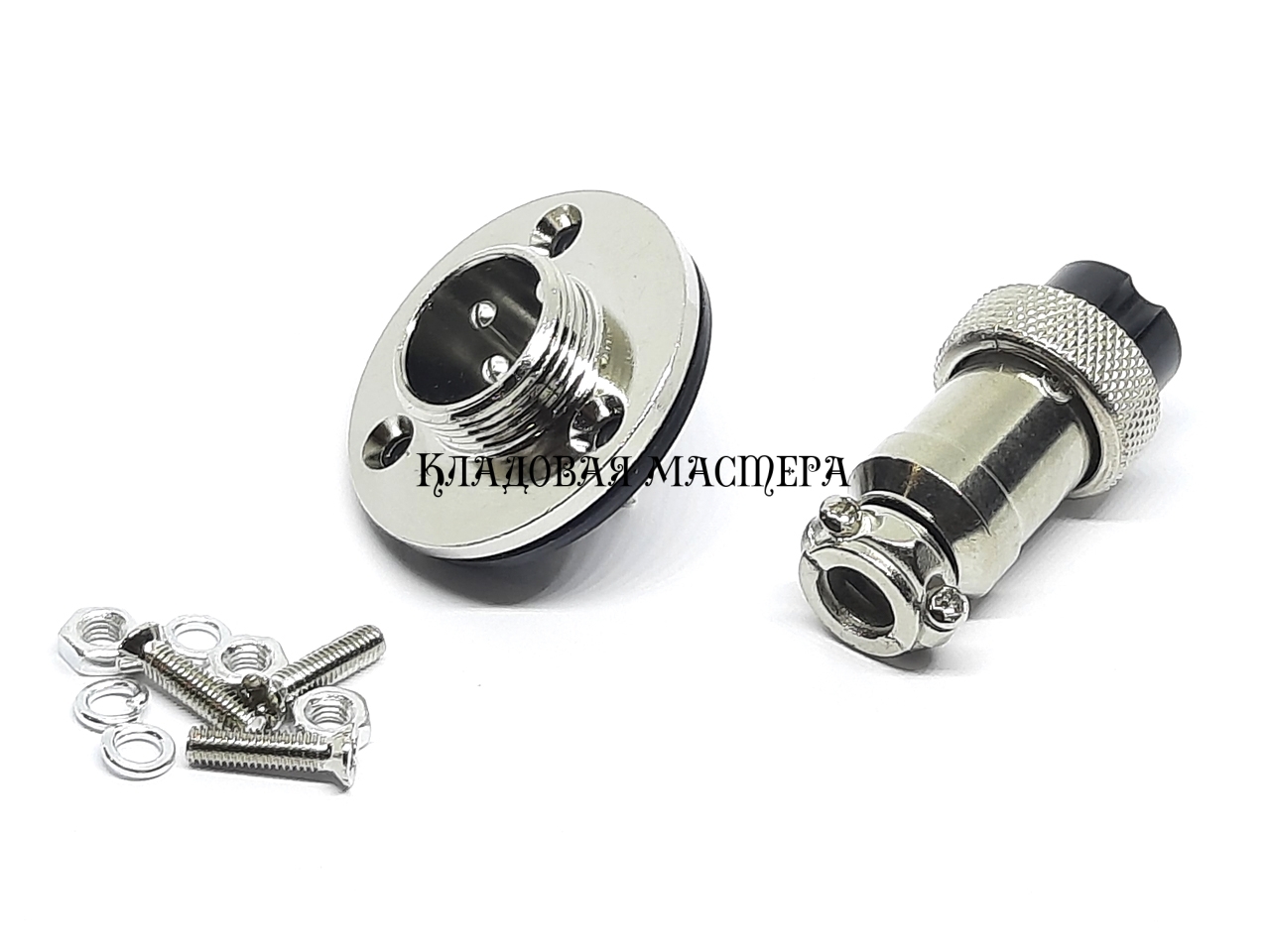

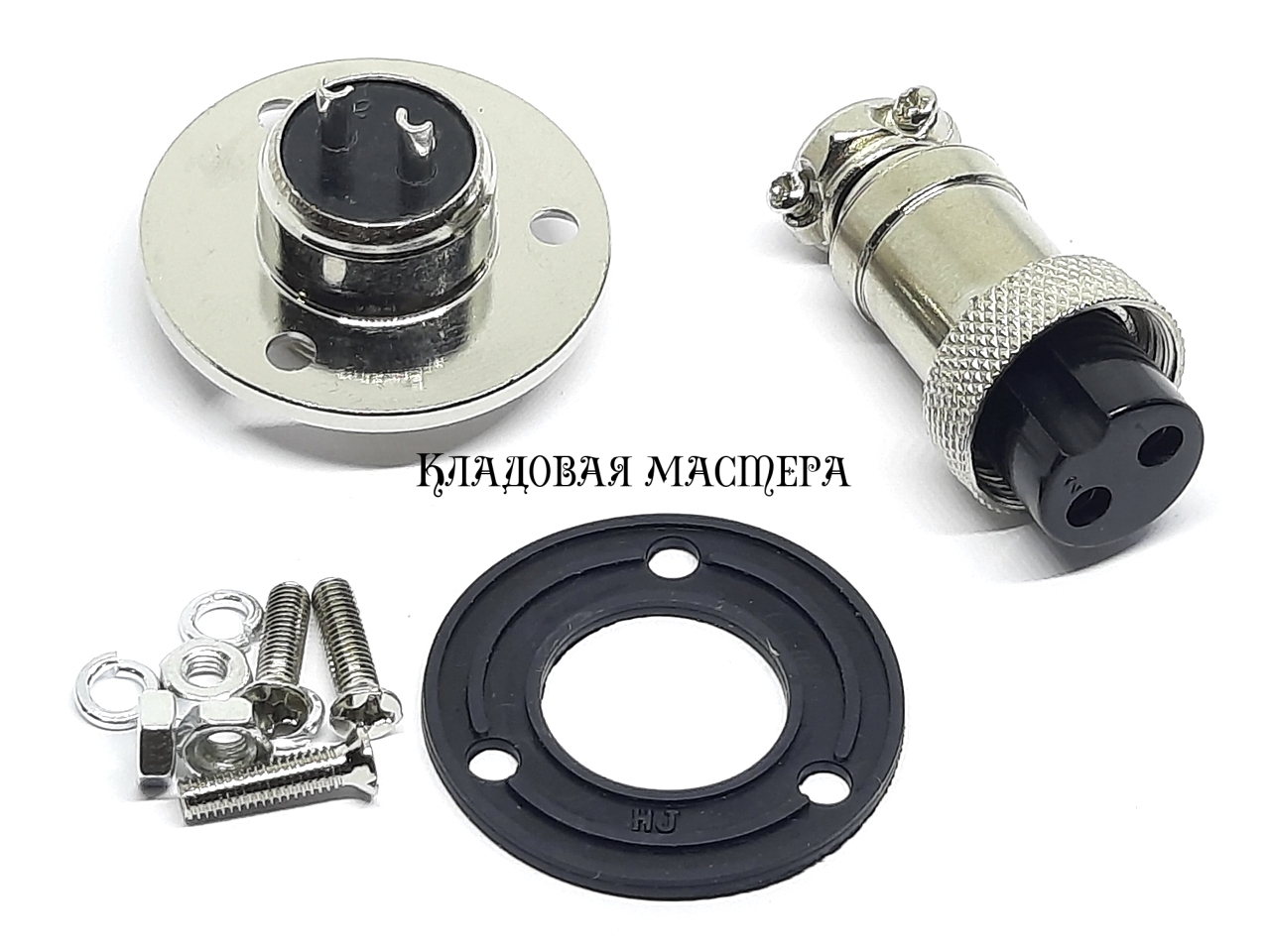

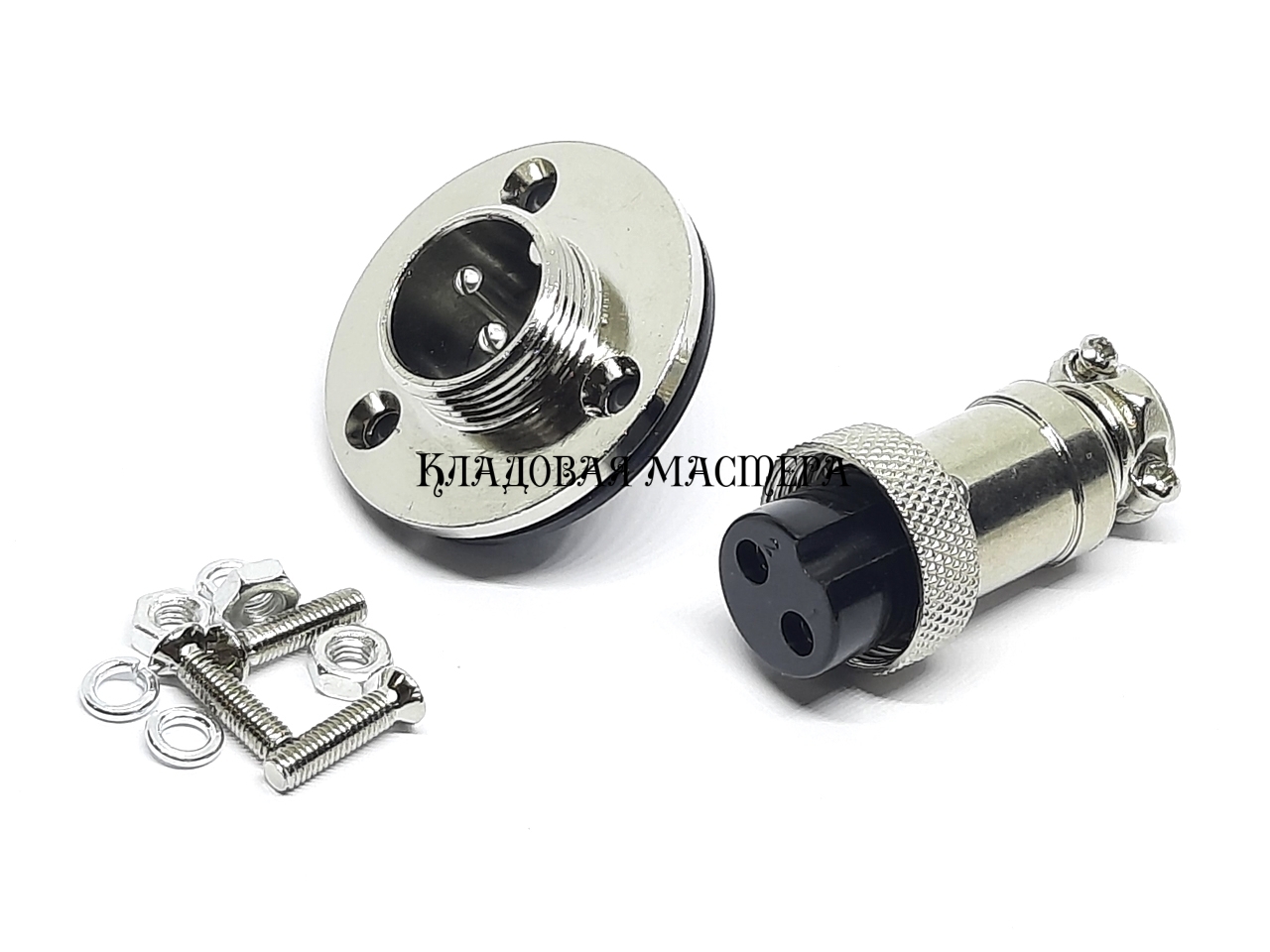

Разъем GX16 на 2 контакта, штекер на кабель, гнездо с креплением на панель с помощью фланца на 3 винта. Комплектуется резиновым уплотнителем, 3 винта и гайки для монтажа. Разъемы для электроники, радиотехники и электричества. Применяется повсеместно для самых разных задач коммуникации электрических цепей, как в промышленности, так и в авторских устройствах, например, в металлоискателях для подключения внешних датчиков. Разъемы являются пылезащищенными и соответствуют степени защиты IP55, что гарантирует работу в пылевой среде и допускает попадание брызг воды. Соединители GX16 известны как авиационные. Также могут применяться в радио и телекоммуникации для подключения аппаратуры, имеющей гайку для фиксации к корпусу.

Разъем GX16 продается паром:

• Гнездо на панель
• Штекер на провод

Технические характеристики разъема GX16-2p:

• Количество контактов – 2;
• Номинальный ток – 10А;
• Диаметр контакта – 2.5мм;
• Пыль и влажная защита – IP55;
• Номинальное напряжение – 125В;
• Максимальное рабочее напряжение – 250В;
• Температура окружающей среды -20~+85 градусов
• Относительная влажность-98%
• Атмосферное давление – до 4,4 кПа
• Вибрация частота колебаний – 10~100 Гц, ускорение до 100 м/с2
• Влияние-частота 60-80 раз/мин, ускорение до 250 м/с2
• Центробежный: ускорение-до 250м/с2
• Контактное сопротивление менее -0,005 Ом
• Сопротивление изоляции в нормальных условиях-не менее 1000 мОм,
• Испытательное напряжение- (50 Гц, действительные значения) при нормальных условиях составляет 1500 В для 2~4pin и 1200 В для 5~9Pin;

Габаритные размеры разъема GX16 и его чертежи:
