Цилиндрические авиационный разъем GX20-14p

Разъемы серии GX20 на 14 контактов это распространенные разъемы, которые приминяются в различной электронике, электротехнике, ЧПУ оборудовании а также популярны среди радиолюбителей.

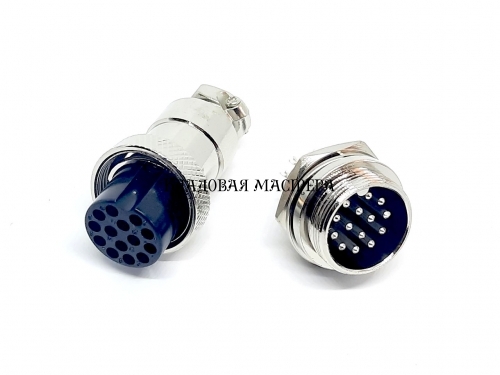

Разъем GX20 продается парой:

• Гнездо на панель
• Штекер на провод

Технические характеристики разъема GX20-14p:

• Количество контактов – 14;
• Номинальный ток – 5А;
• Диаметр контакта – 1,5мм;
• Пыли и влаго защита – IP55;
• Номинальное напряжение – 150В;
• Максимальное рабочее напряжение – 300В (1минута);
• Испытательное напряжение – 1500В (при нормальных условиях);
• Сопротивление изоляции (При 500V) – 2000мОм;

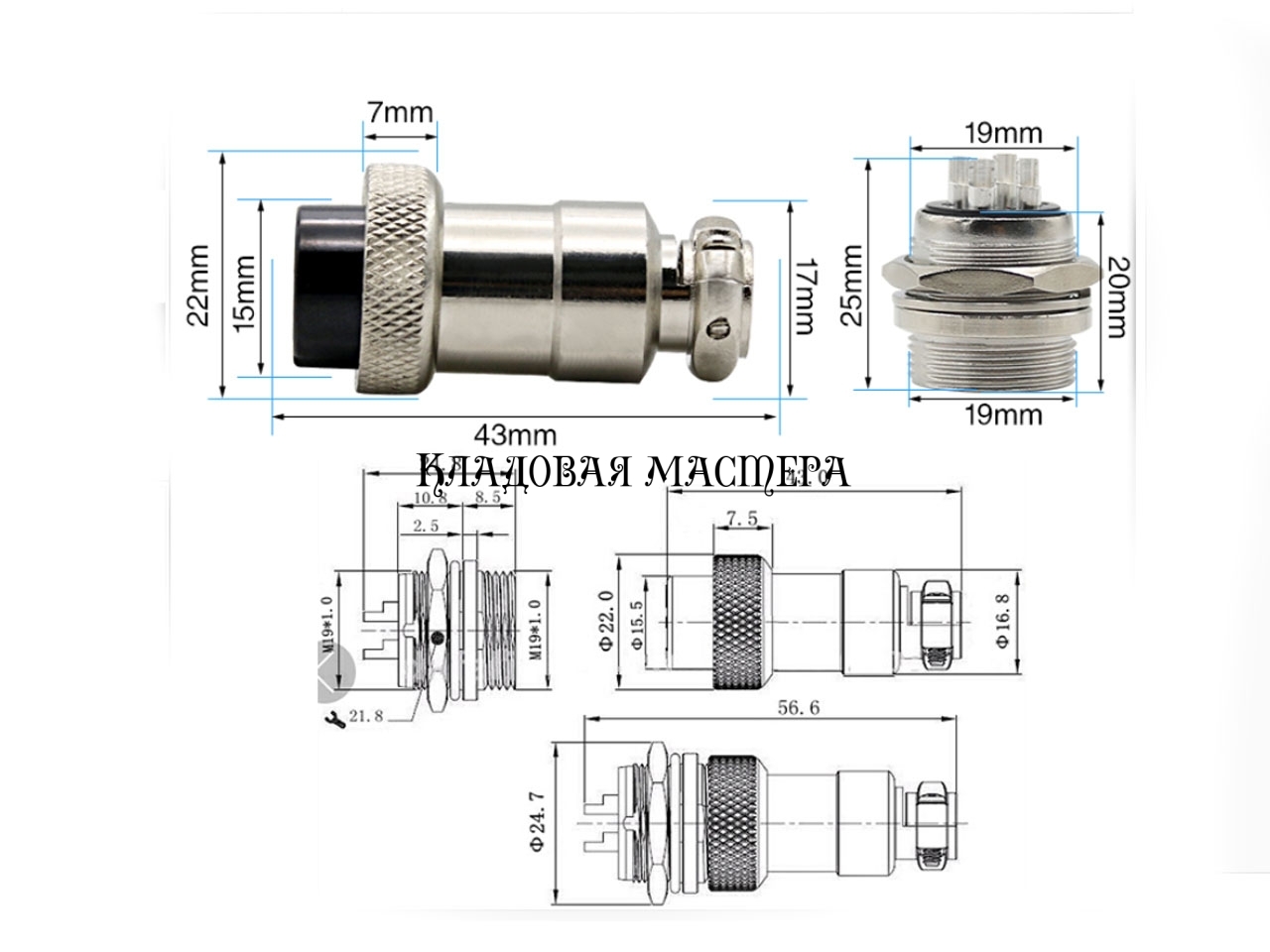

Габаритные размеры разъема GX20 и его чертеж:
