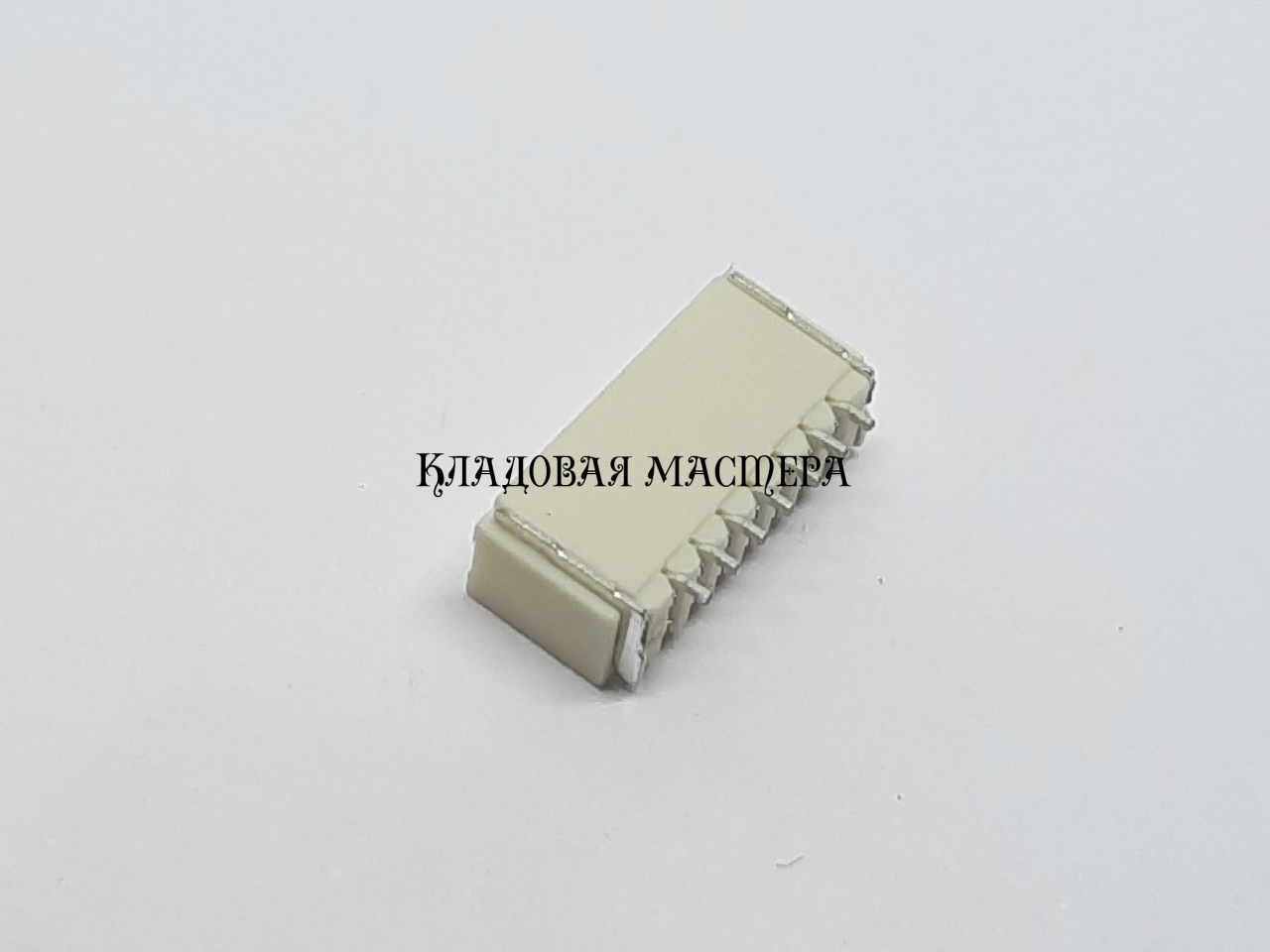

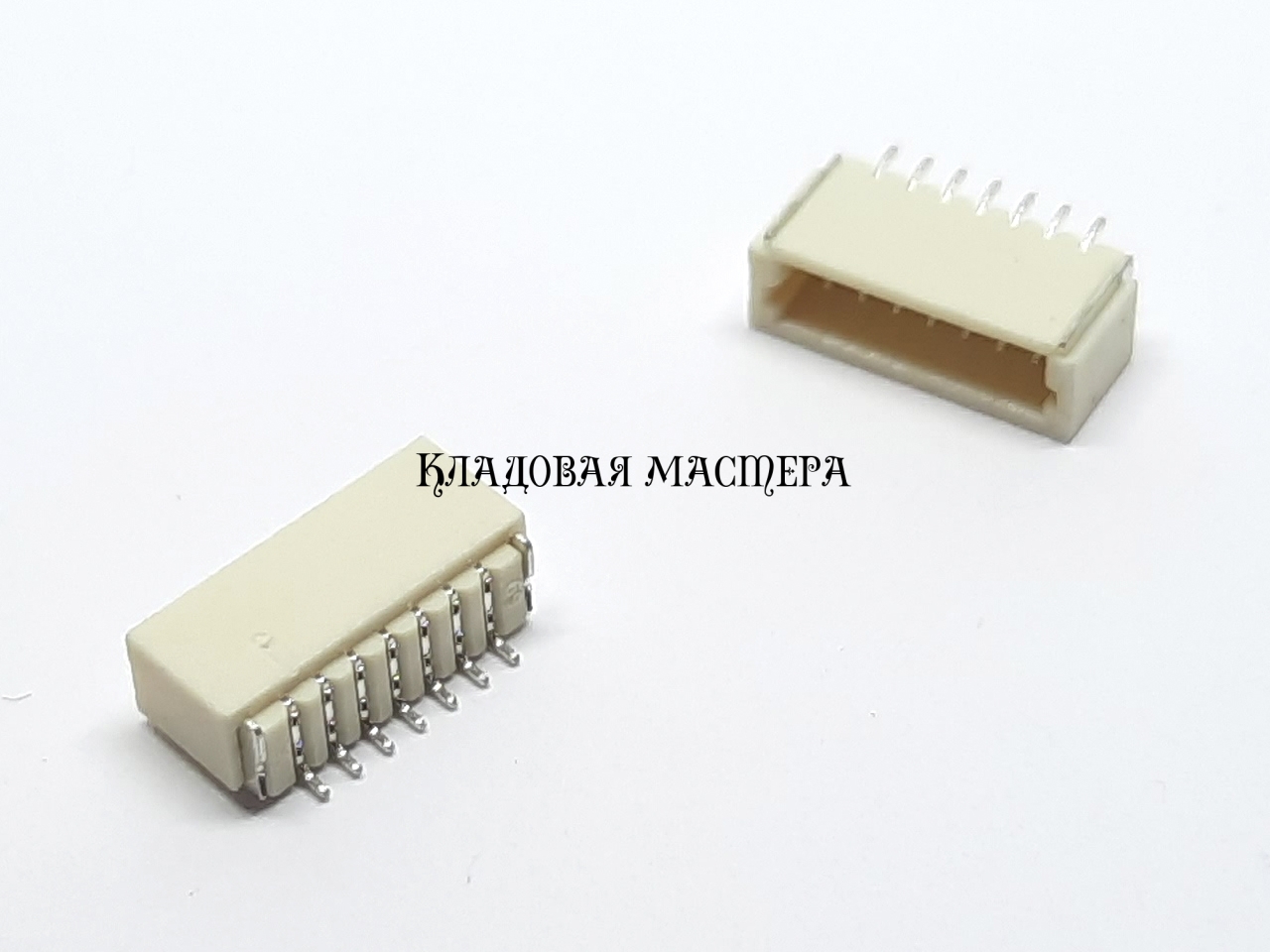

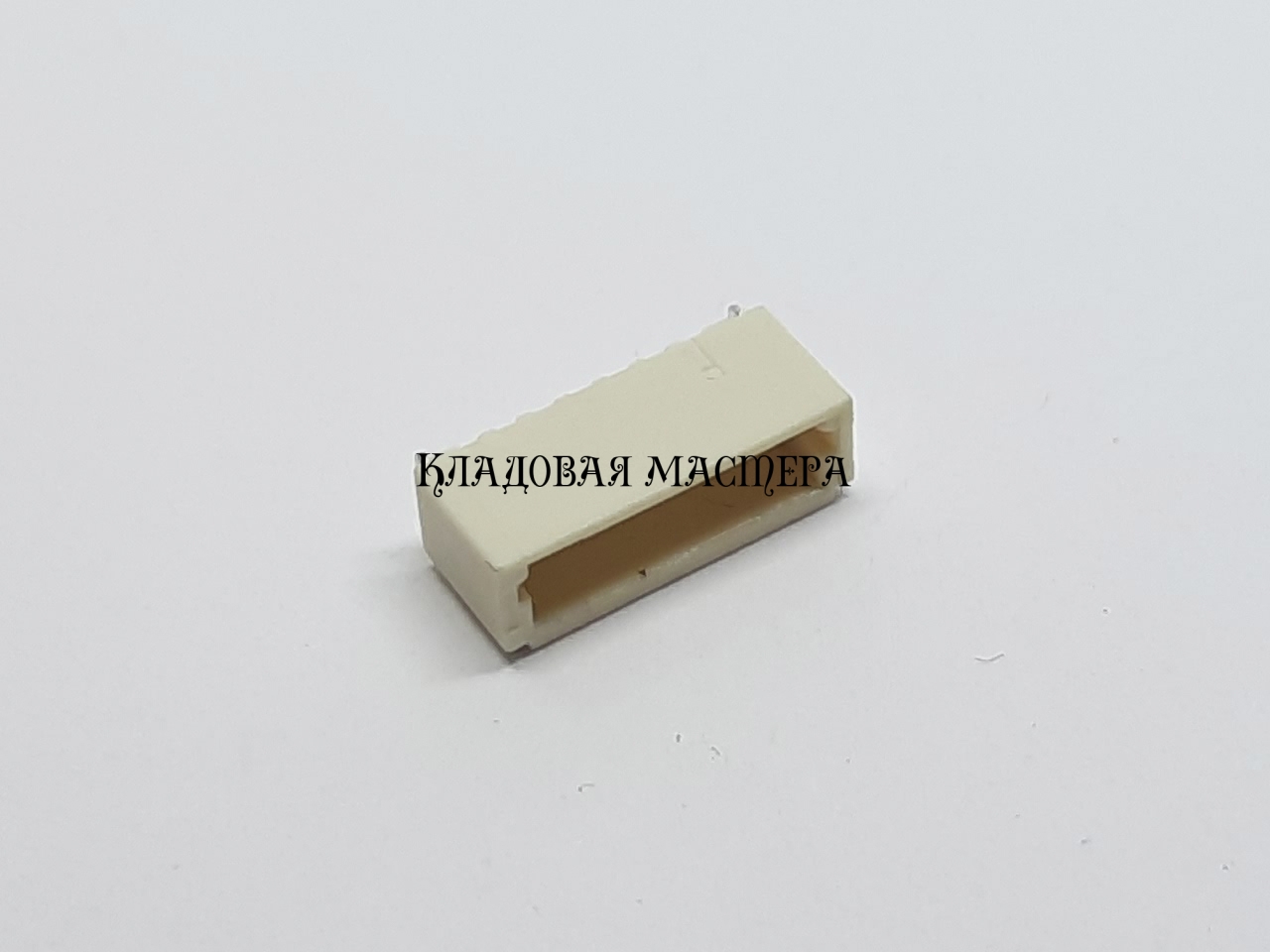

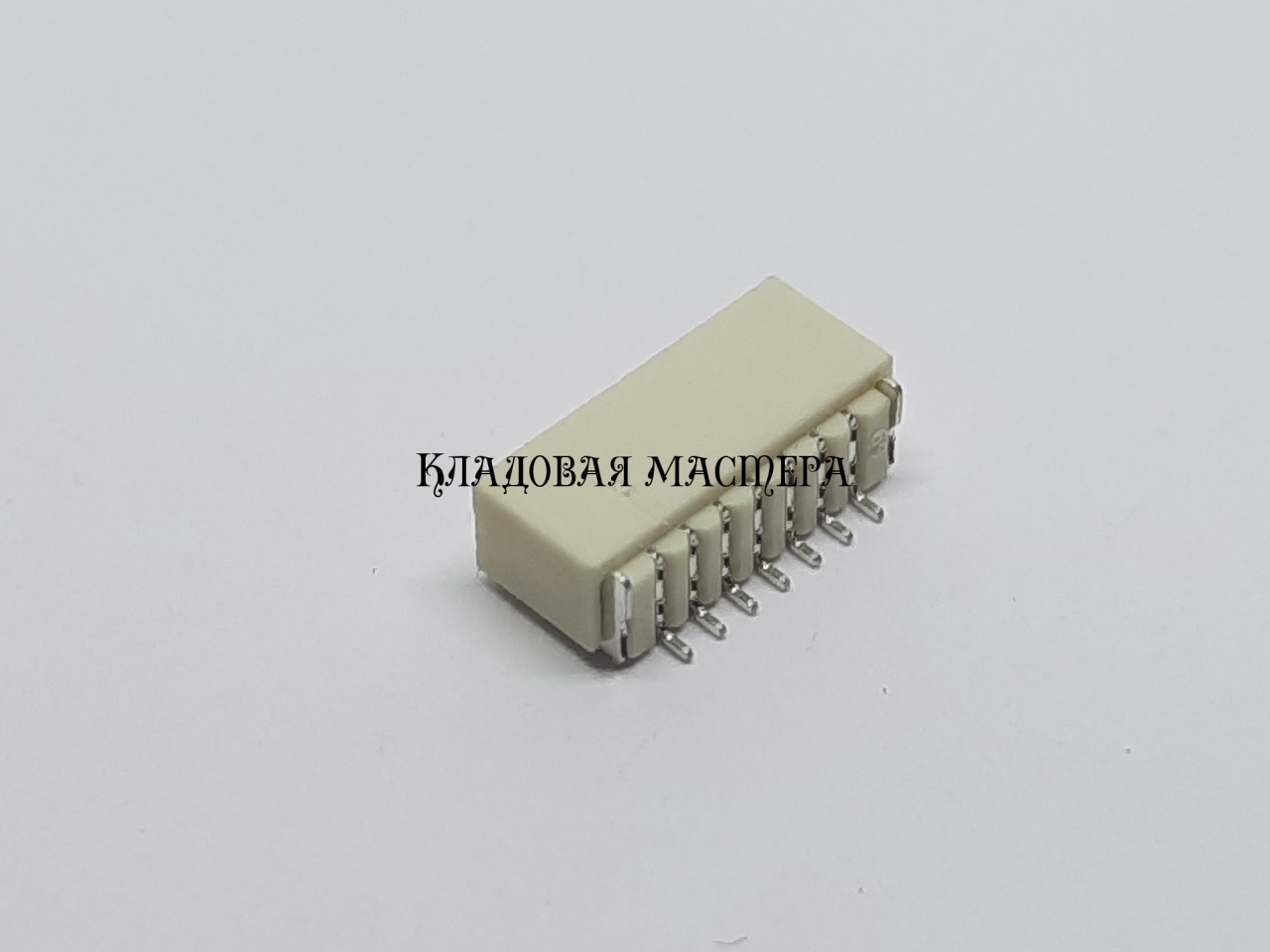

Разъем JST SH1.0 7Pin для  горизонтального монтажа на SMD платы

Разъём SH1.0 SMD типа "Папа" устанавливается не в отверстия, а паяется методом поверхностного горизонтального монтажа на SMD платы.Для придания на плате жесткости разъему справа и слева предусмотрены элементы крепления, которые подпаивают к плате.

Разъем типа SH1.0 применяют в радиоэлектронике, компьютерной технике, устройствах, собранных на Arduino, в 3D принтерах на платах MKS, KFB. Подходят для соединения мелких плат, сенсоров, микроконтроллеров и других компонентов. Их используют в разных отраслях, таких как дроновые технологии, FPV, робототехника, при подключении вентиляторов, для подключения и быстрой замены аккумуляторных батарей, подключения светодиодов и светодиодных лент, динамиков, термисторов, конечных выключателей, шаговых двигателей и прочей периферии. На разъемах имеется фиксатор-защелка, для надежного соединения и невозможности разъединиться во время вибрации и тряски.

Применяется совместно с розеткой  7pin SH1.0 с проводами длинной 10, 20 см и 30 см.

Характеристики товара

• Разъем SH1.0 с ножками под пайку SMD 7pin
• SH1.0 горизонтальный монтаж, штырьковый разъем адаптера
• Тип Соединителя: 7-контактный Штекер JST smd
• Комплектация: Корпус вилка "Папа"
• Максимальный ток: 1A
• Максимальное напряжение: 50 В
• Материал контакта: бронза
• Покрытие контакта: олово
• Минимальное сопротивление изоляции: 100 МОм
• Рабочая температура: от -25 °C до +85 °C
• Материал корпуса: нейлон
• Шаг: 1,0 мм
