Разъем WEIPU WS28-10p
Промышленный разъем общего назначения для подключения цепей питания, кабелей управления и автоматики к различному оборудованию.
Разъем предназначен для использования внутри помещения и имеет степень защиты IP-44. Контакты разъема выполнены из бронзы с позолоченным покрытием.

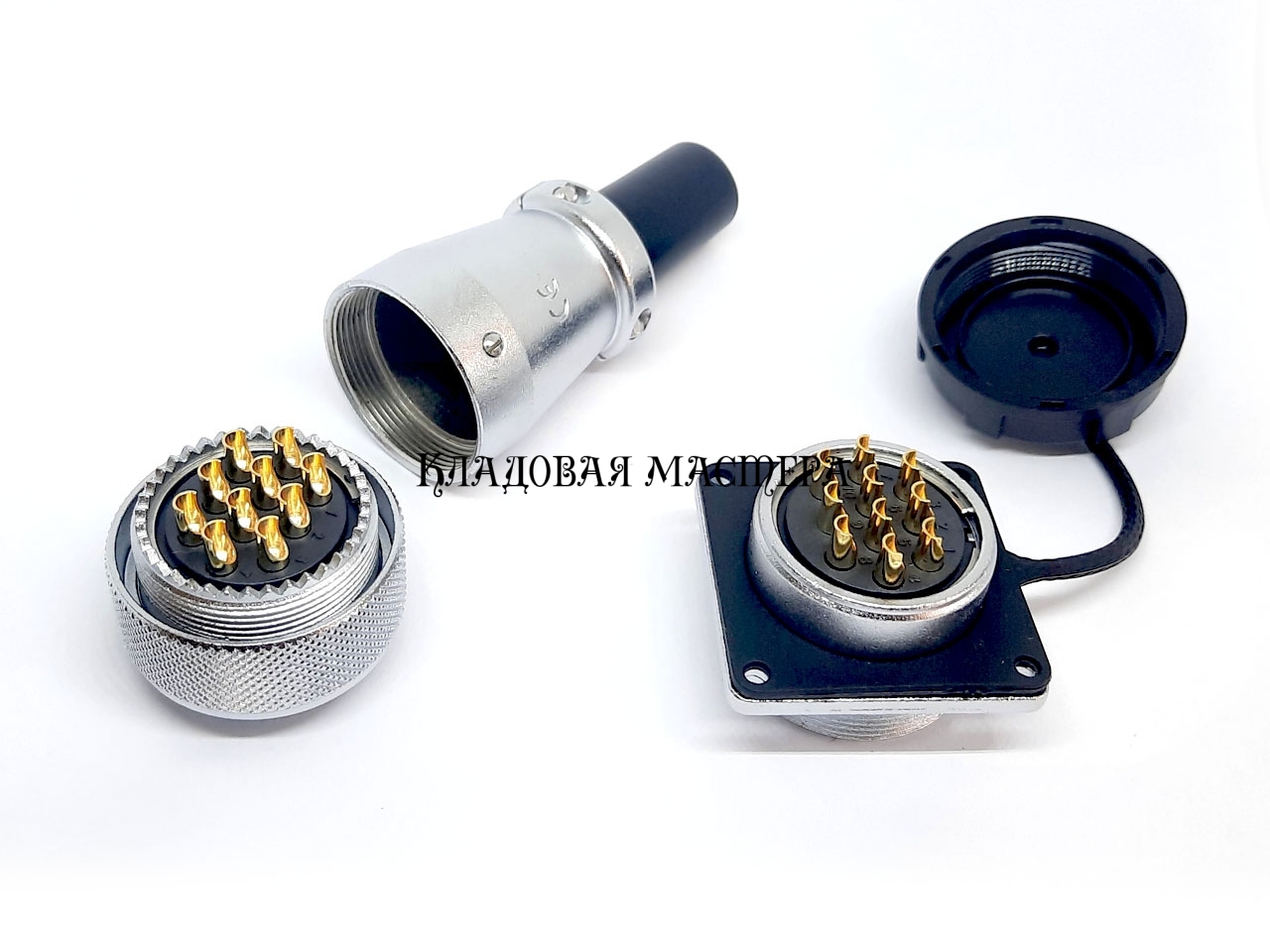

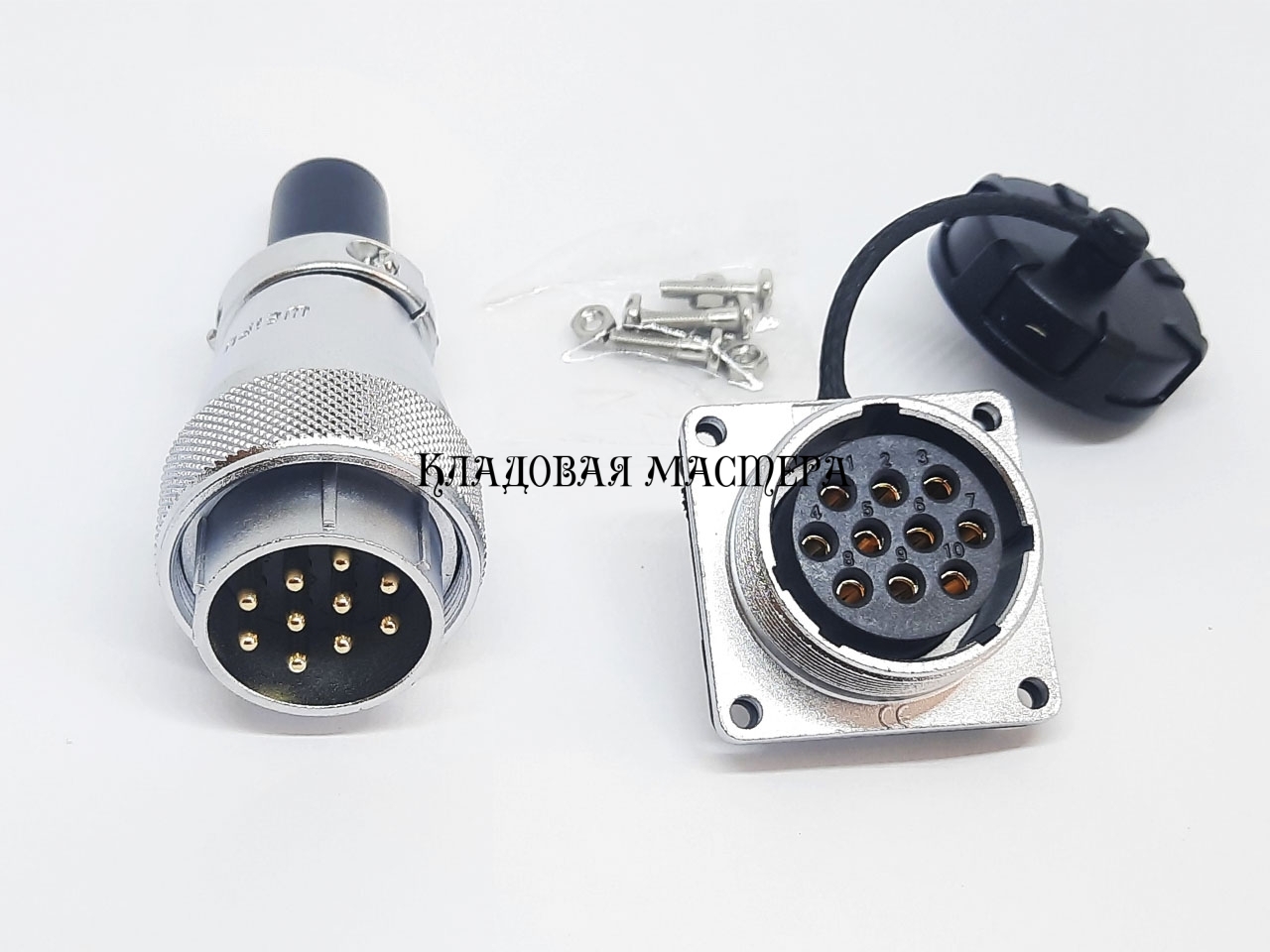

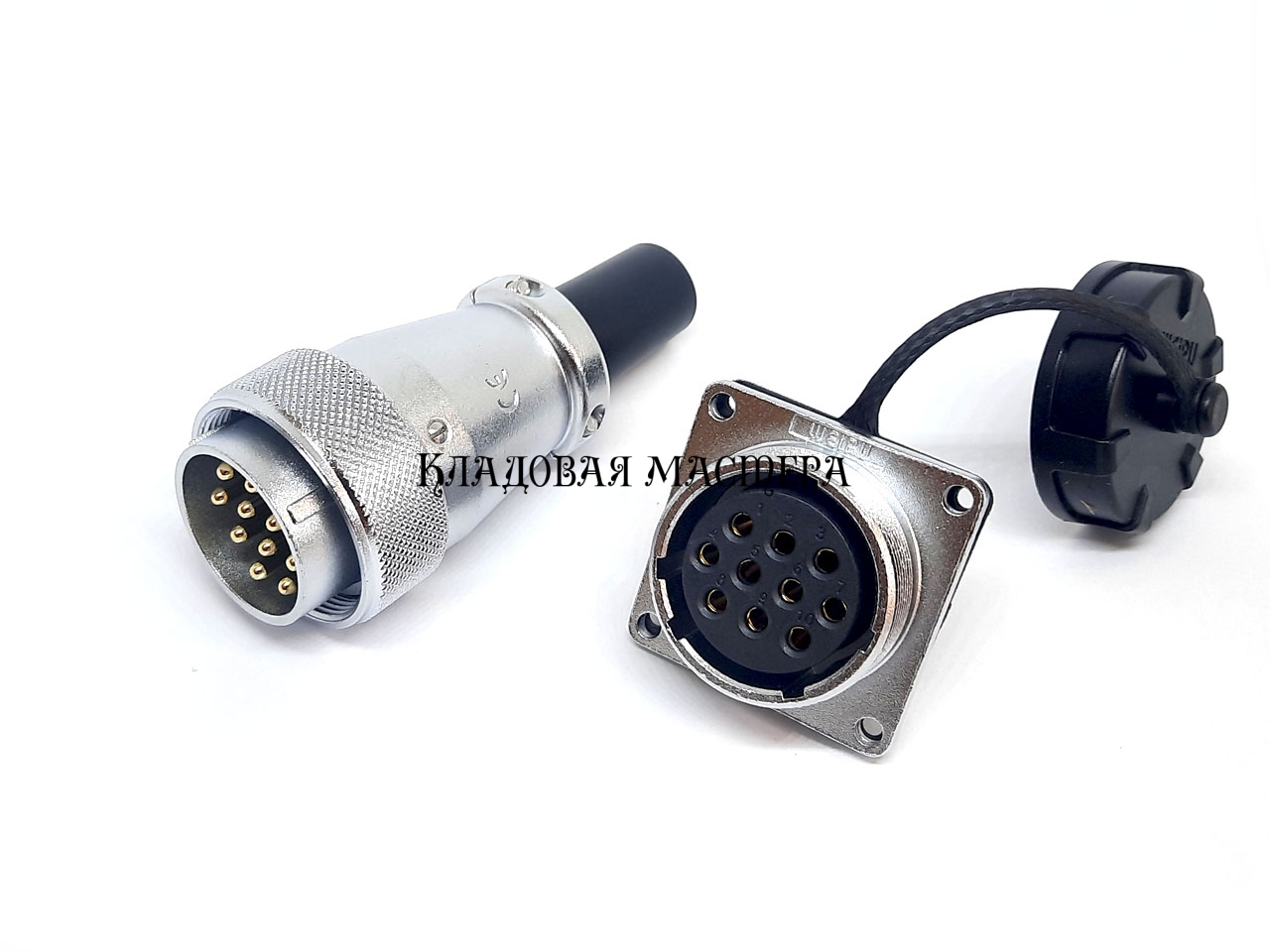

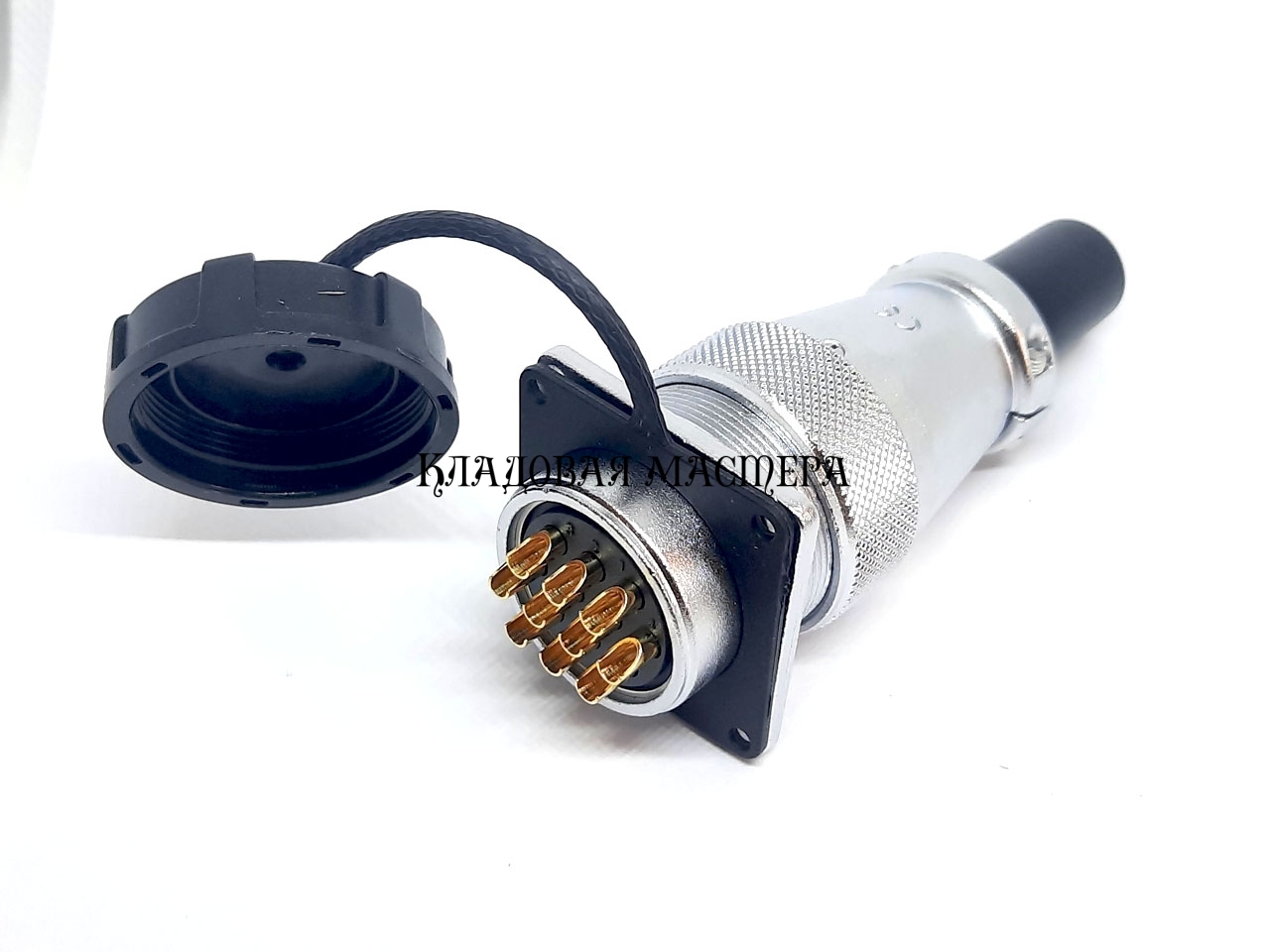

Разъем WEIPU WS28-10p продается парой:
- Штекер на кабель (Диаметр вводимого кабеля до 17,5мм). Длина штекера 55мм (Без гибкого ввода). Наружный диаметр штекера – 34мм.
- Розетка на панель. Установочное отверстие 28мм + 4 крепежных винта М4 ( 30*30мм)
Панельная розетка имеет защитную крышку.
Технические характеристики разъема WEiPU WS28-10p
- Колличество контактов – 10pin
- Диаметр контактов – 2,5мм
- Максимальный ток – 25А
- Максимальное напряжение – 500В
- Напряжение на испытании – 1500В в течении 1 минуты
- Сечение подключаемого провода до 4мм2 / 11AWG
- Материал контактов - блонза с позолотой
- Степень пыле и влаго защиты - IP-44
- Рабочие температуры - -40 - +85С
- Термостойкость изолятора - 260С

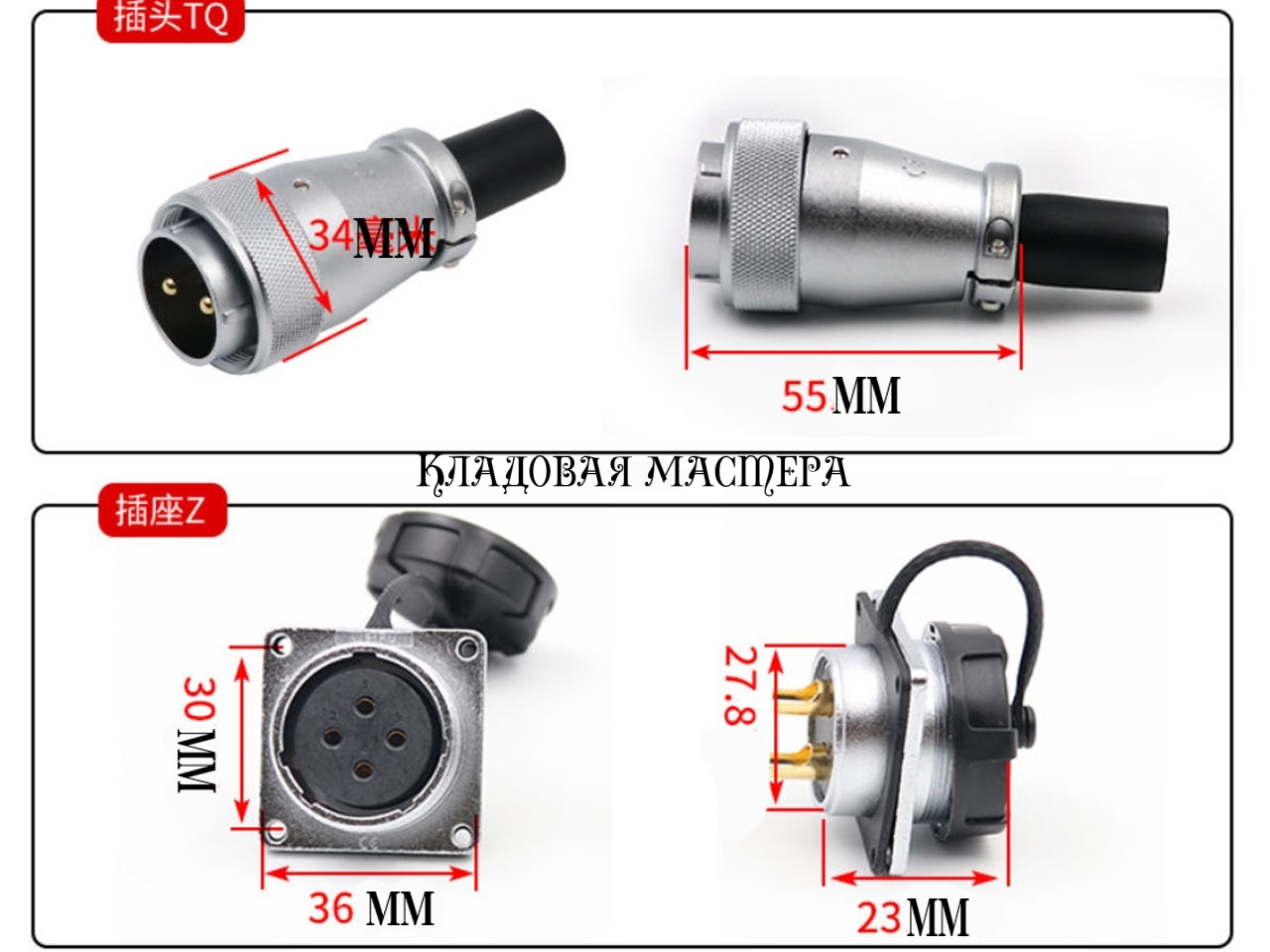

Чертеж и габаритные разъемы
