Разъем WS28-7p

Промышленный разъем WS28 (аналог WEIPU) общего назначения для подключения цепей питания, кабелей управления и автоматики к различному оборудованию.

Разъем предназначен для использования внутри помещения и имеет степень защиты IP-44. Контакты разъема выполнены из бронзы с позолоченным покрытием.

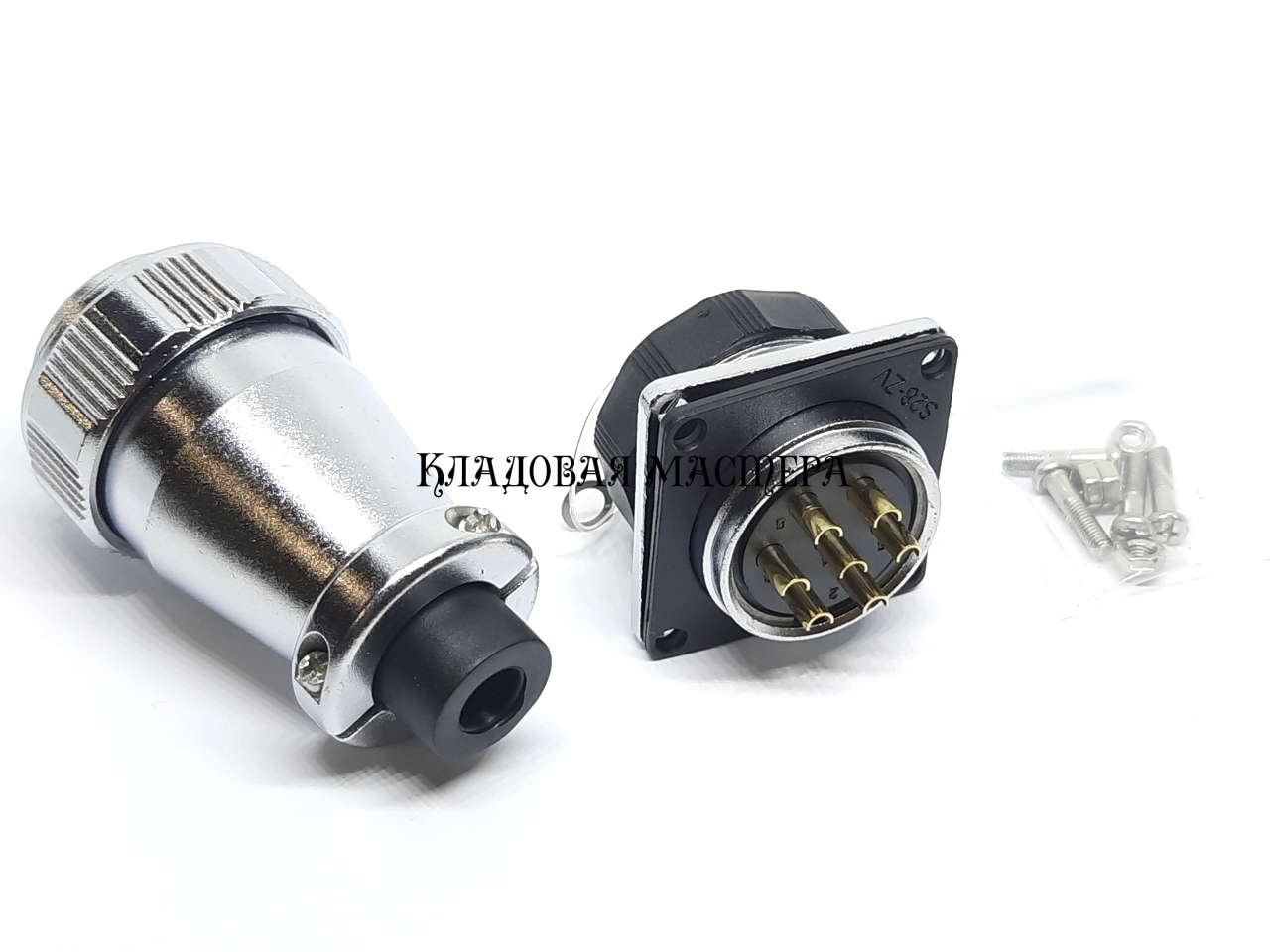

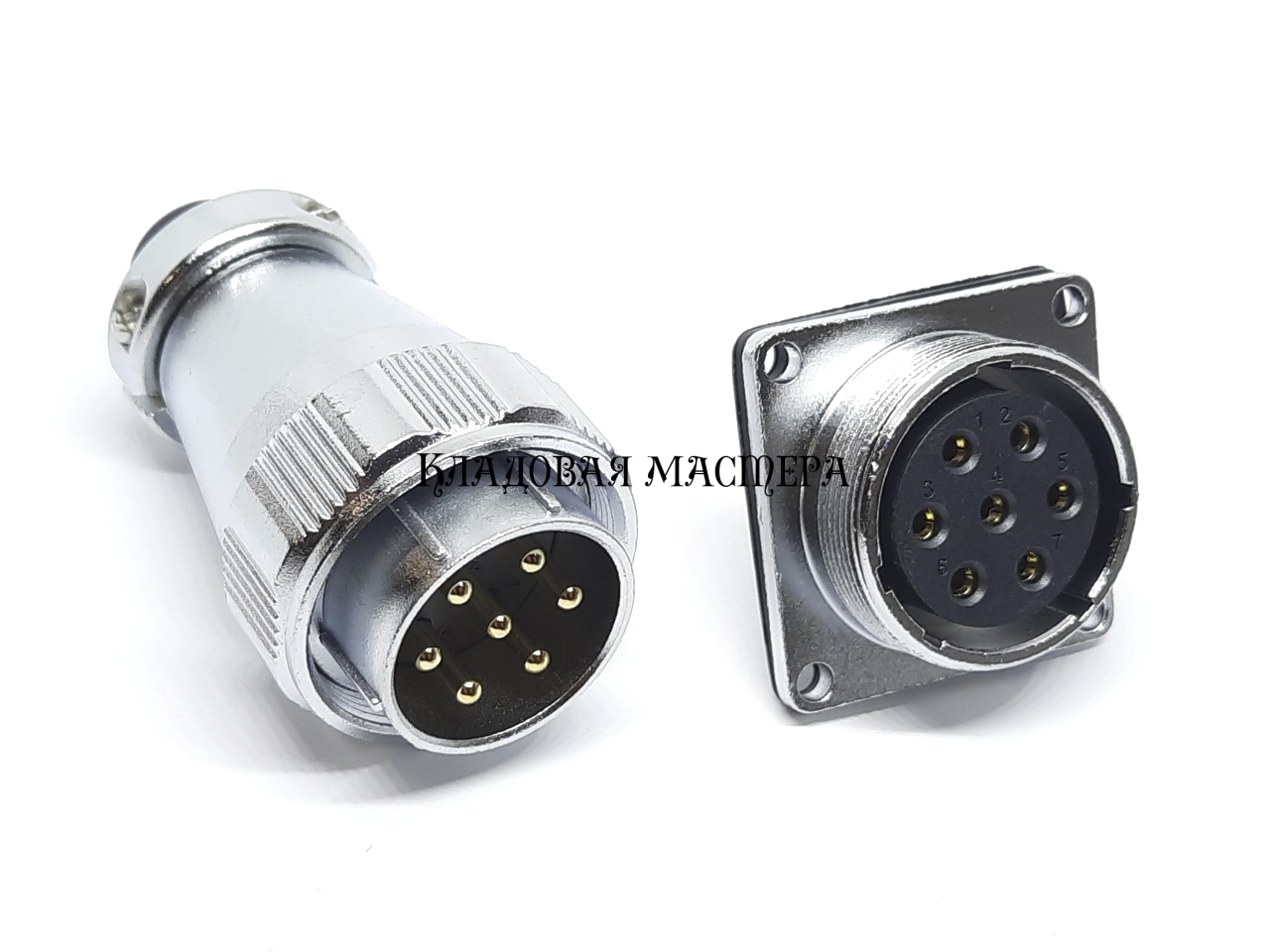

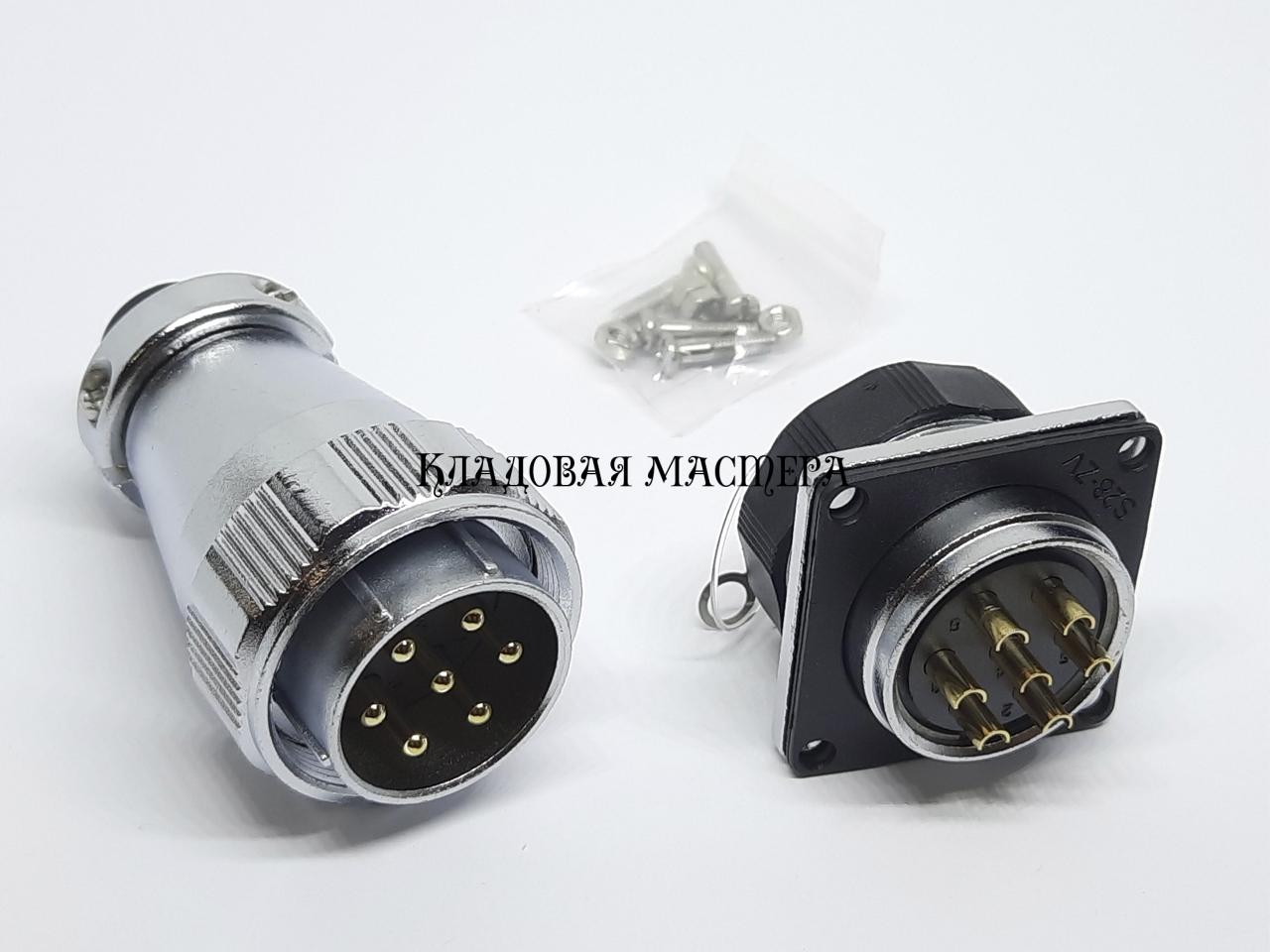

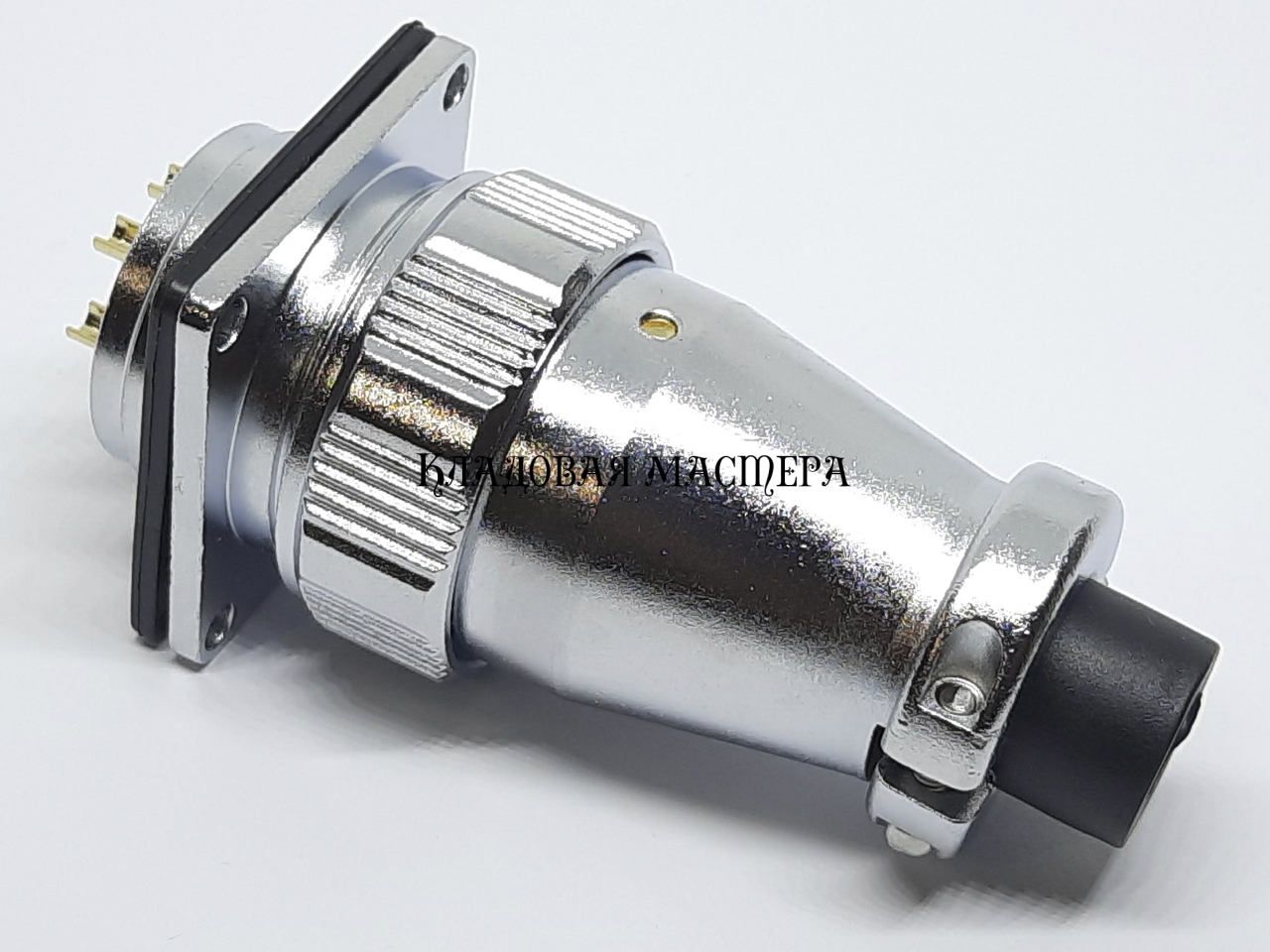

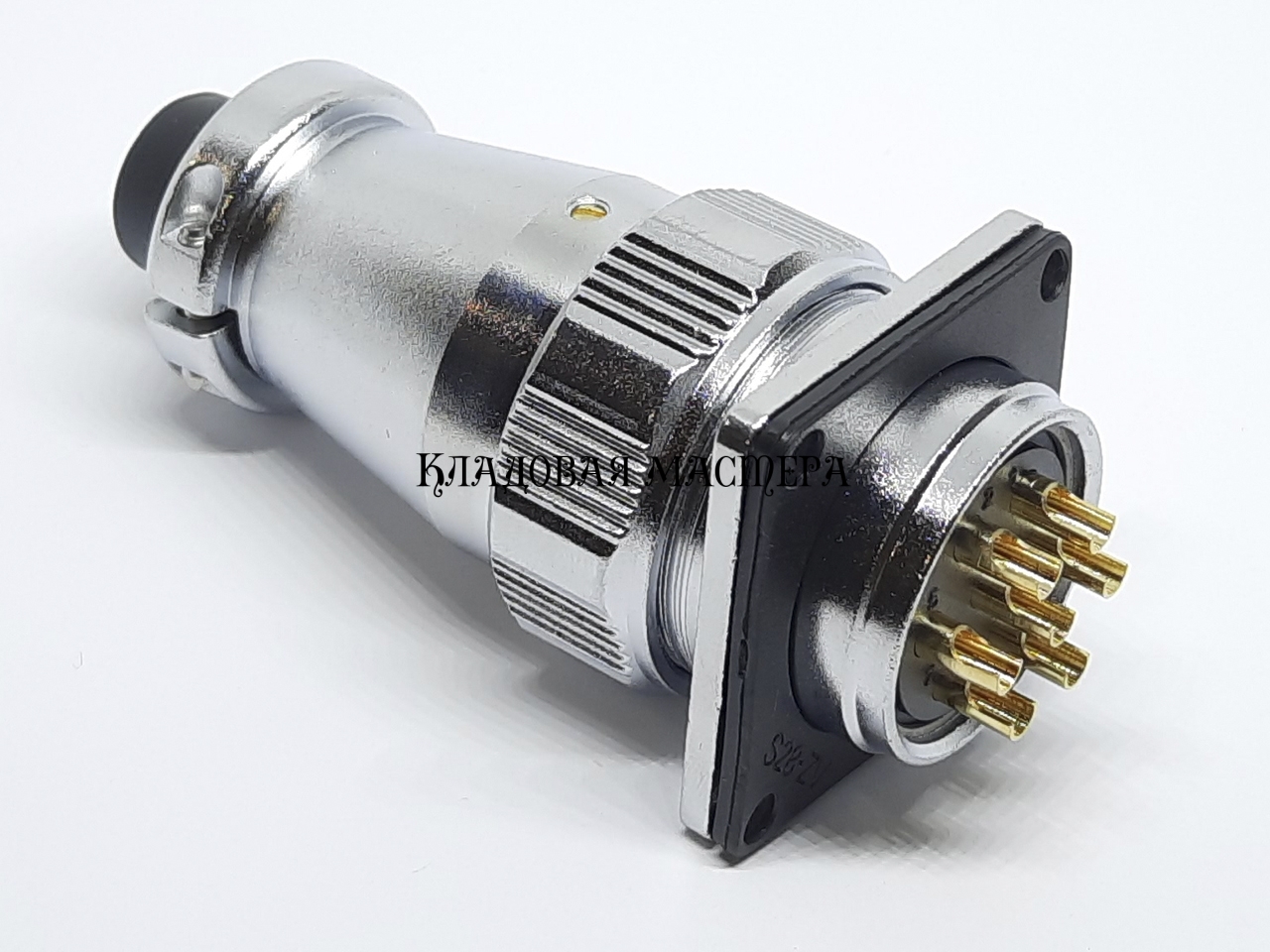

Разъем WS28-7p продается парой:

• Штекер на кабель (Диаметр вводимого кабеля до 17,5мм). Длина штекера 55мм (Без гибкого ввода). Наружный диаметр штекера – 34мм.
• Розетка на панель. Установочное отверстие 28мм + 4 крепежных винта М4 ( 30*30мм)

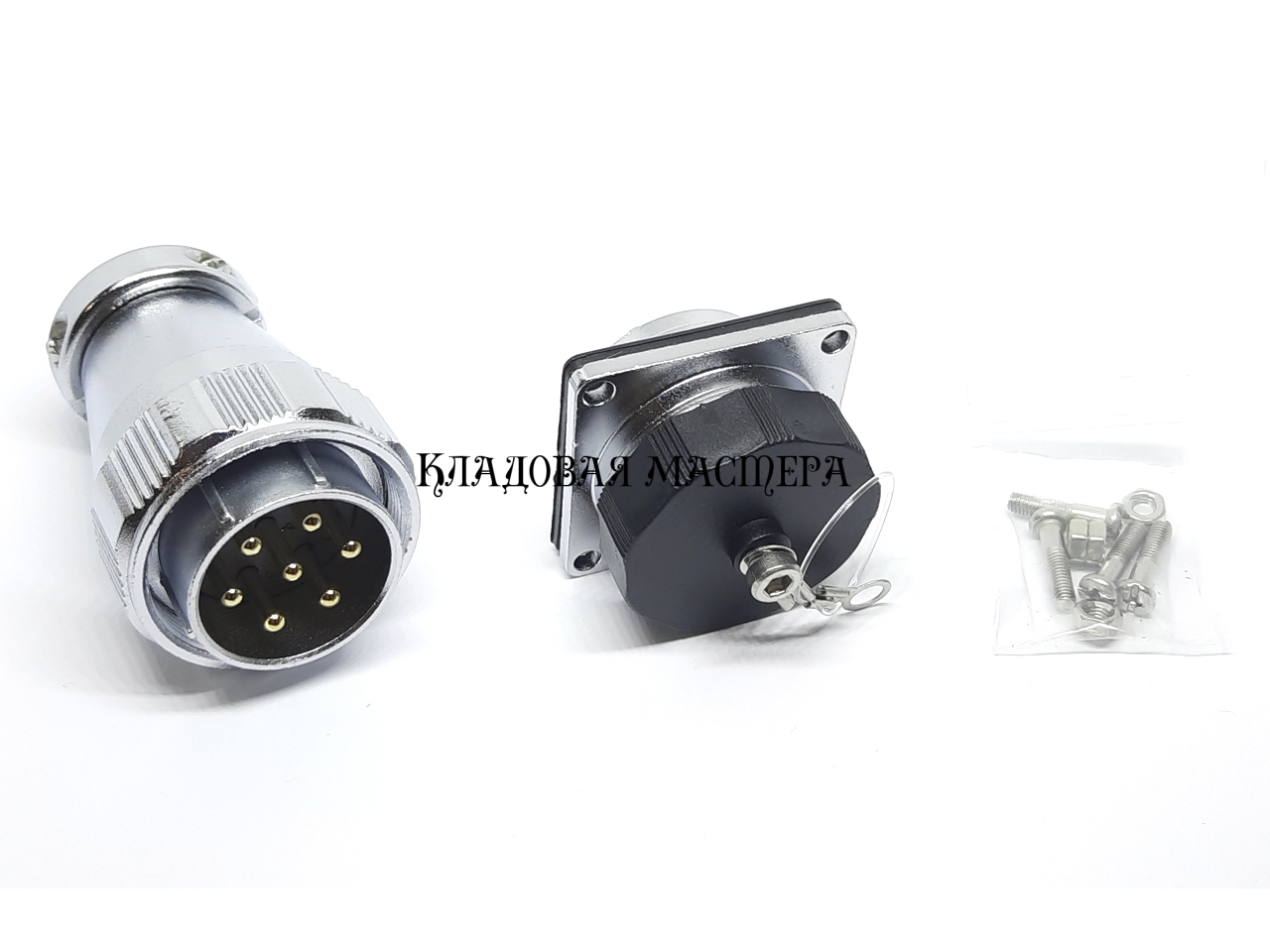

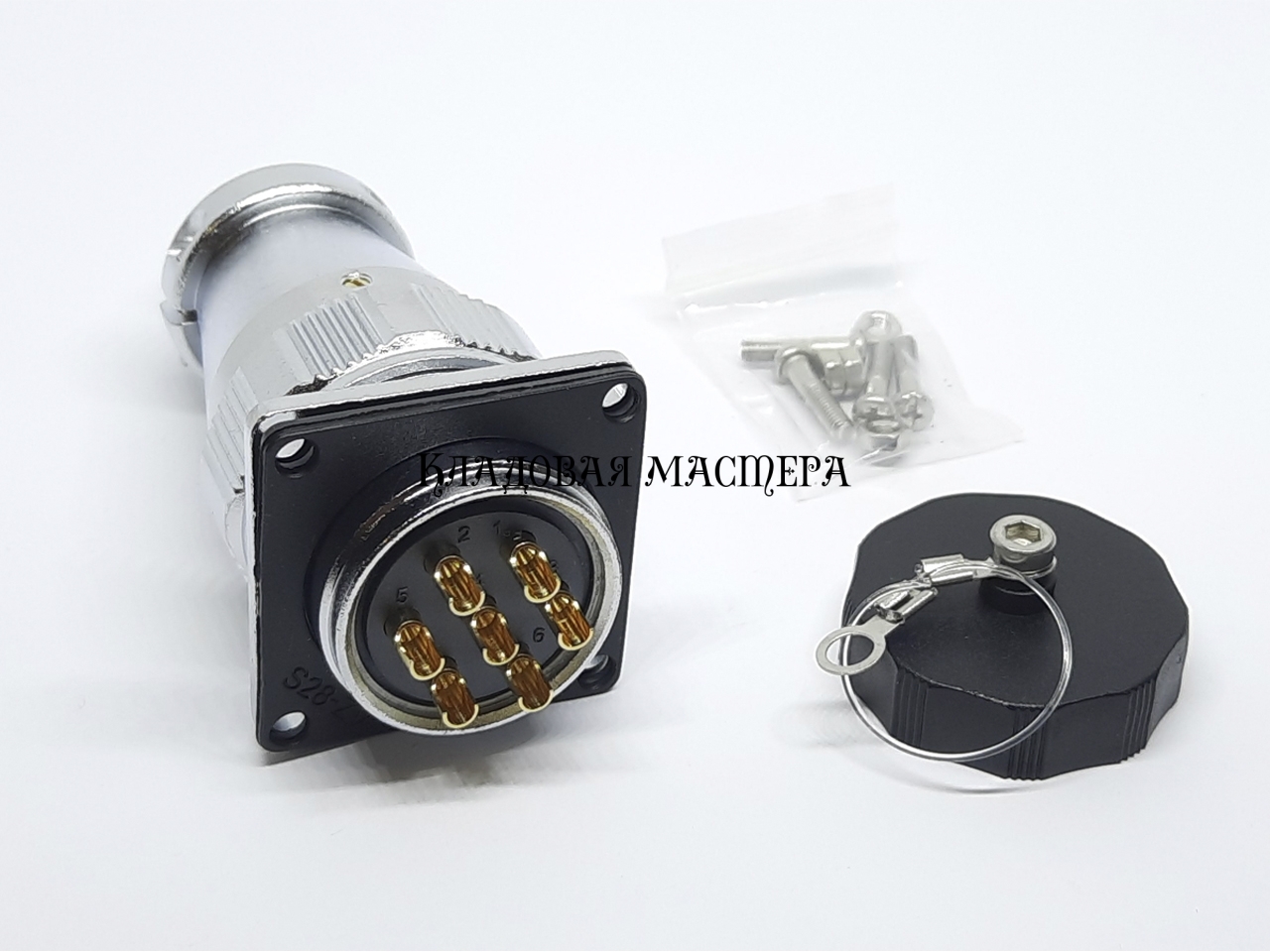

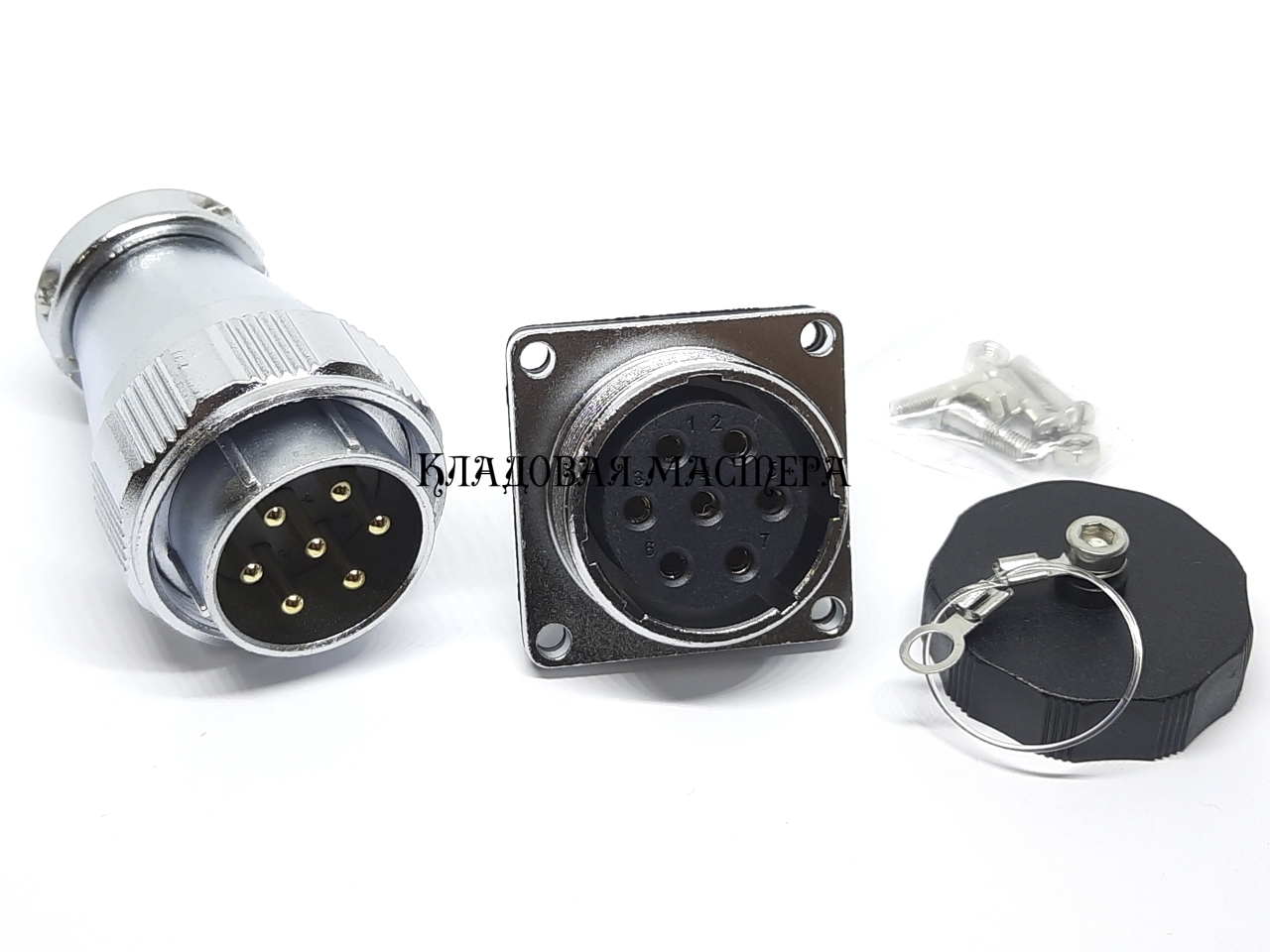

Панельная розетка имеет защитную крышку.

Технические характеристики разъема WS28-7p

• Колличество контактов – 7
• Диаметр контактов – 2,5мм
• Максимальный ток – 25А
• Максимальное напряжение – 500В
• Напряжение на испытании – 1500В в течении 1 минуты
• Сечение подключаемого провода до 10мм2 / 7AWG
• Материал контактов - блонза с позолотой
• Степень пыле и влаго защиты - IP-44
• Рабочие температуры - -40 - +85С
• Термостойкость изолятора - 260С

Чертеж и габаритные разъемы
