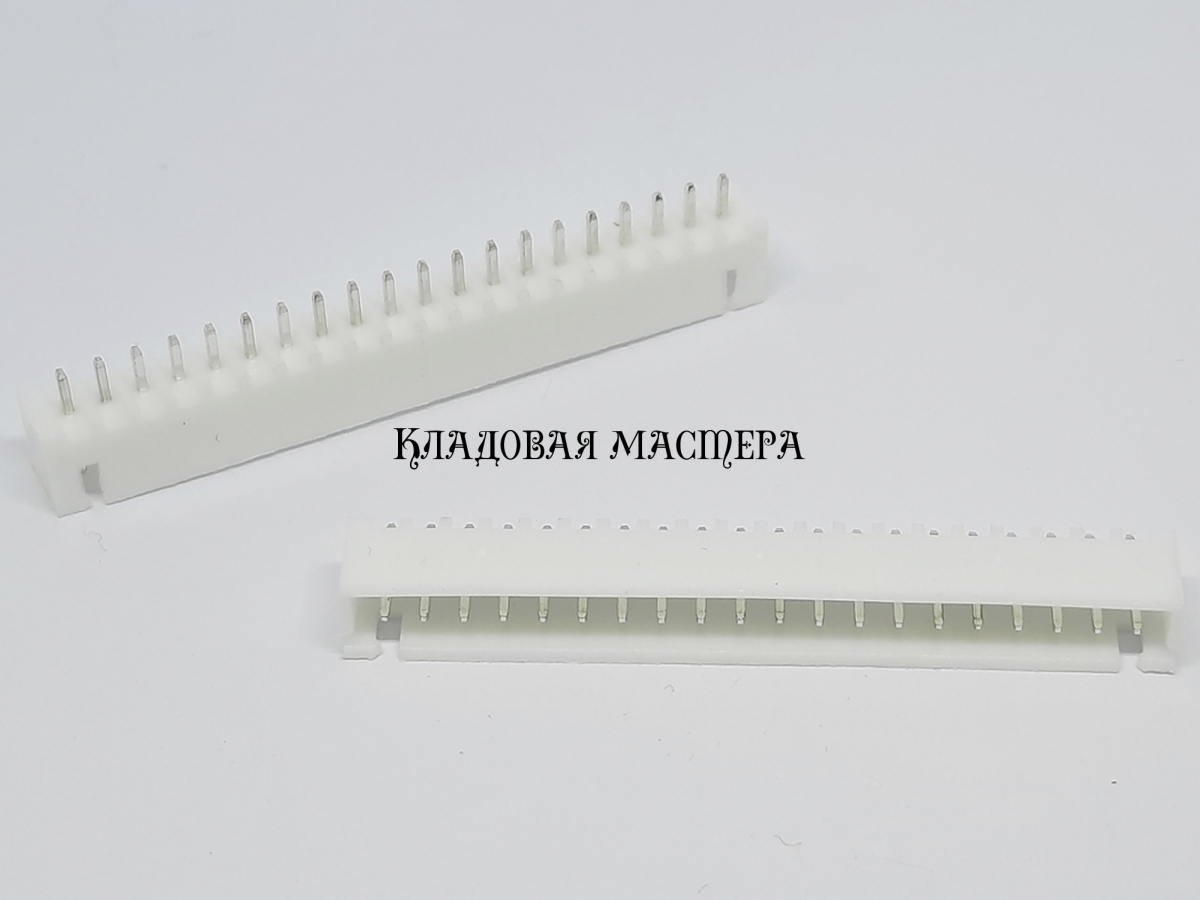

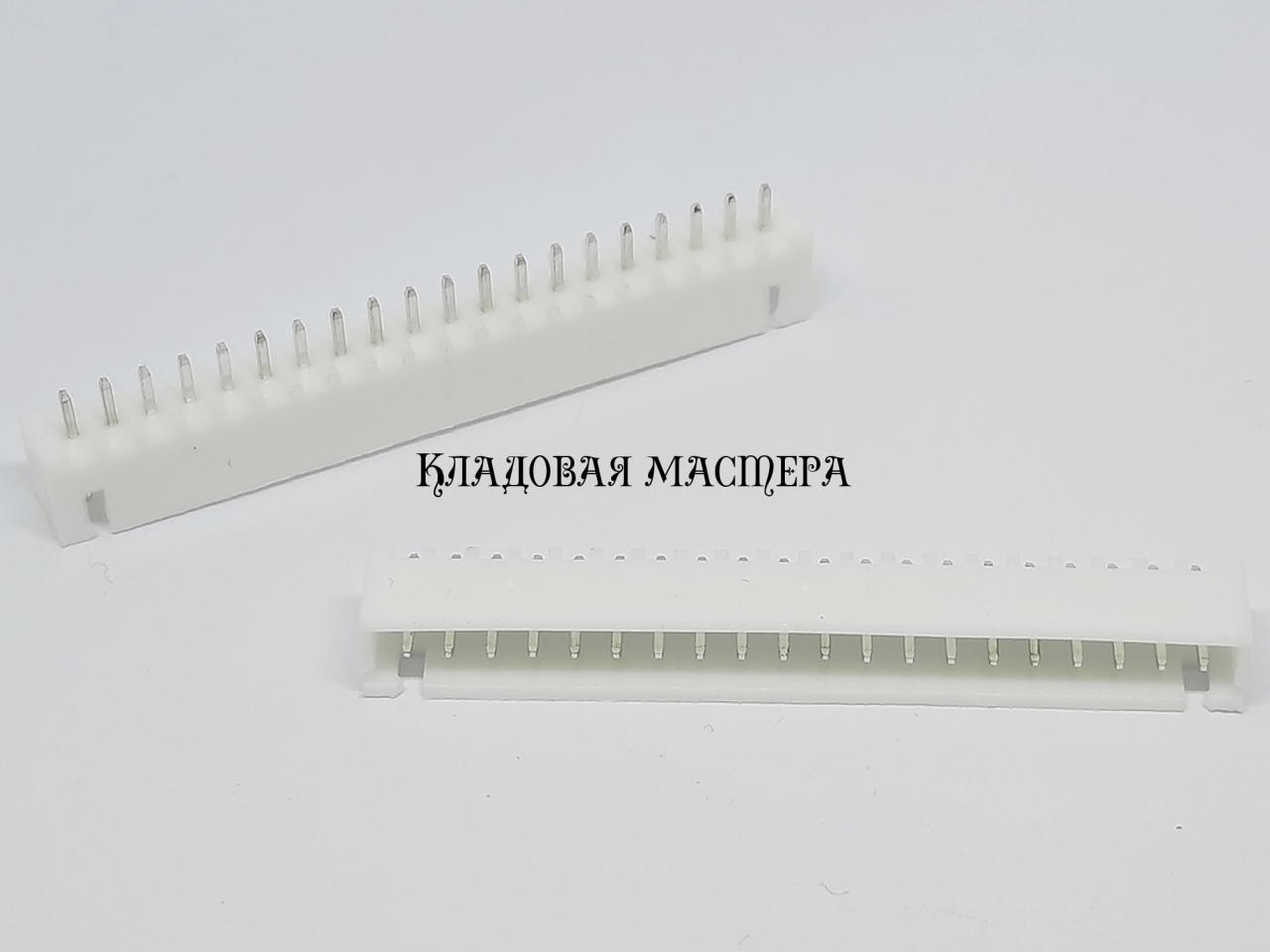

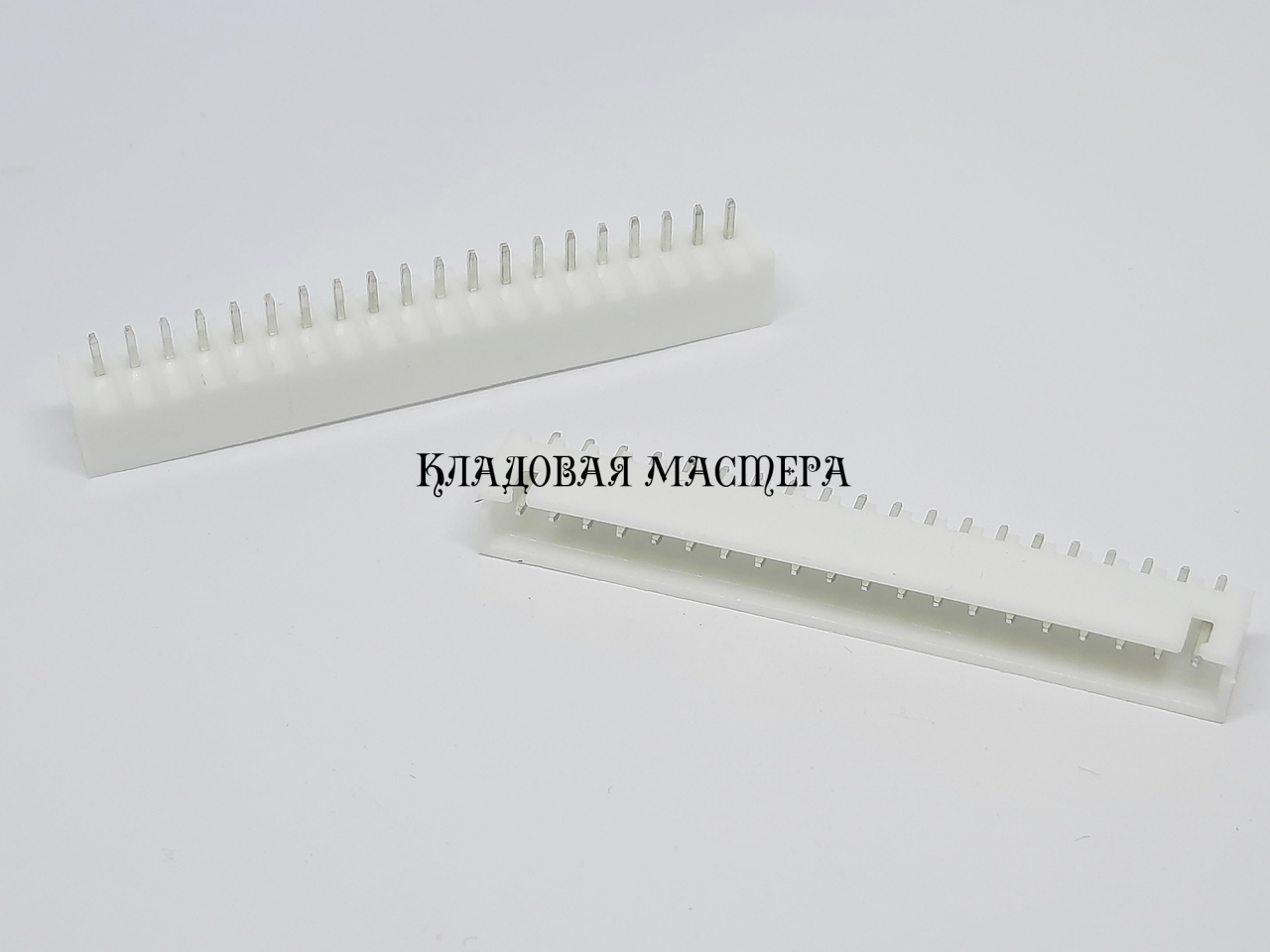

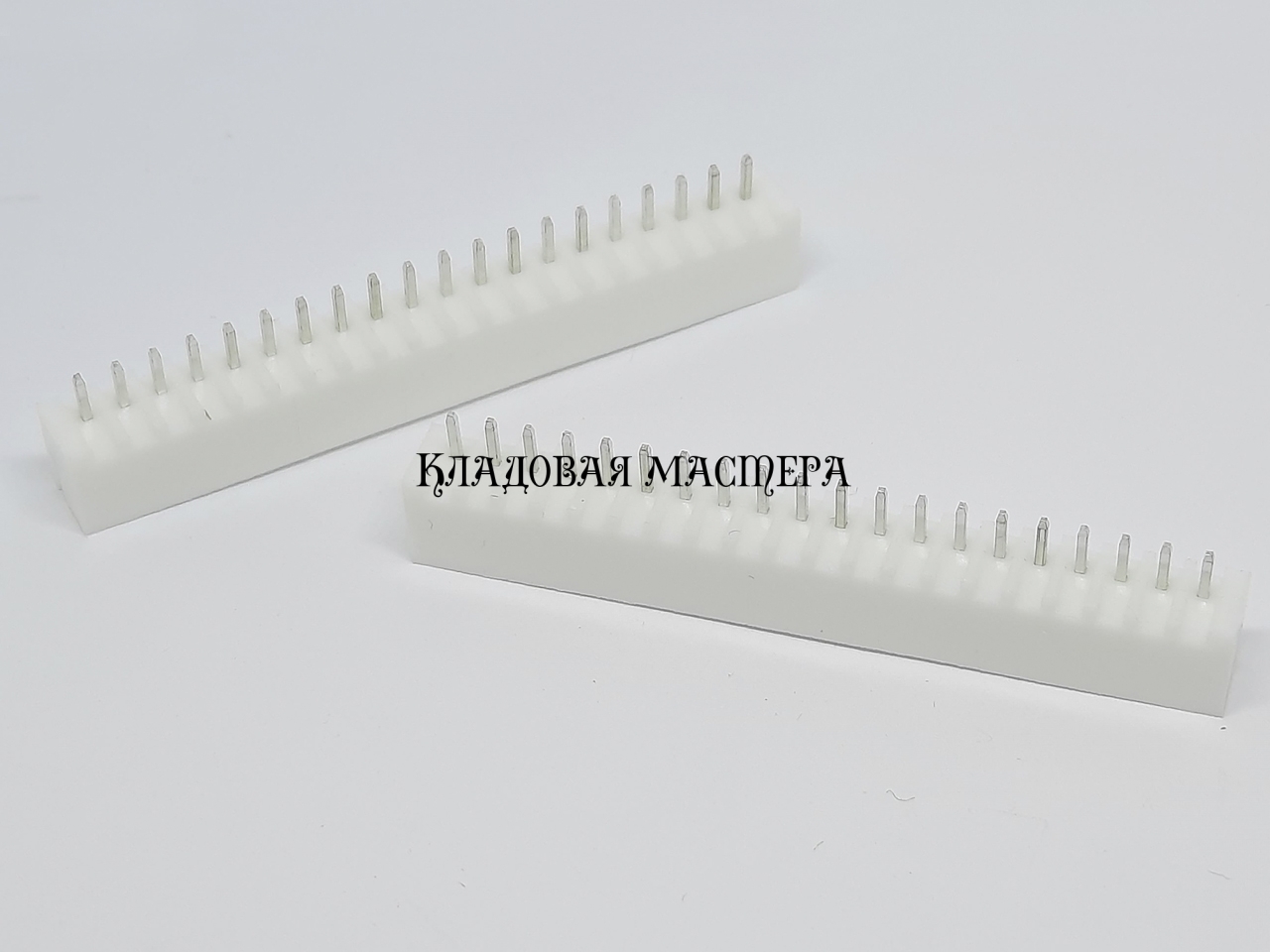

Разъем JST XH2.54 20pin с прямой ножкой под пайку на плату

Разъем типа XH2.54 применяют в радиоэлектронике, компьютерной технике, устройствах собранных на Arduino, в 3D принтерах на платах MKS, KFB. Коннектор JST XH2.54 используют при подключении вентиляторов, для подключения и быстрой замены аккумуляторной батареи, для подключения светодиодов и светодиодных лент, динамиков, термисторов, конечных выключателей, шаговых двигателей и прочей периферии. Системы соединения собранные с применением разъемов XH2.54 отлично зарекомендовали себя при соединении между платами. На разъемах имеется фиксатор - защелка, для надежного соединения и невозможности разъединиться во время вибрации и тряски. Применяется совместно с розеткой  20pin XH2.54 с проводами длинной 10 и 20, 30 см.

Разъем JST XH2.54 20pin используется для подключения литий-ионных аккумуляторов к платам балансировки. Разъем на 20 контактов предназначено для подключения 19S (девятнадцать элементов).

Характеристики товара

• Разъем с прямой ножкой XH2.54 мм 20pin
• XH2.54 прямой штырьковый разъем адаптера
• Тип соединителя: 20-контактный Штекер JST
• Комплектация: Корпус вилка
• Номинальный ток: 1 A
• Максимальный ток: 3 A
• Номинальное напряжение: 100 В
• Максимальное напряжение: 250 В
• Напряжение пробоя: 800 VA
• Материал контакта: бронза
• Покрытие контакта: олово
• Минимальное сопротивление изоляции: 1000 МОм
• Рабочая температура: от -25C до +85C
• Материал корпуса: нейлон
• Класс горючести: UL94V-0
• Шаг: 2,5 мм
• Цвет: белый

Чертеж разъема XH2.54 (вилка для установки на плату)
