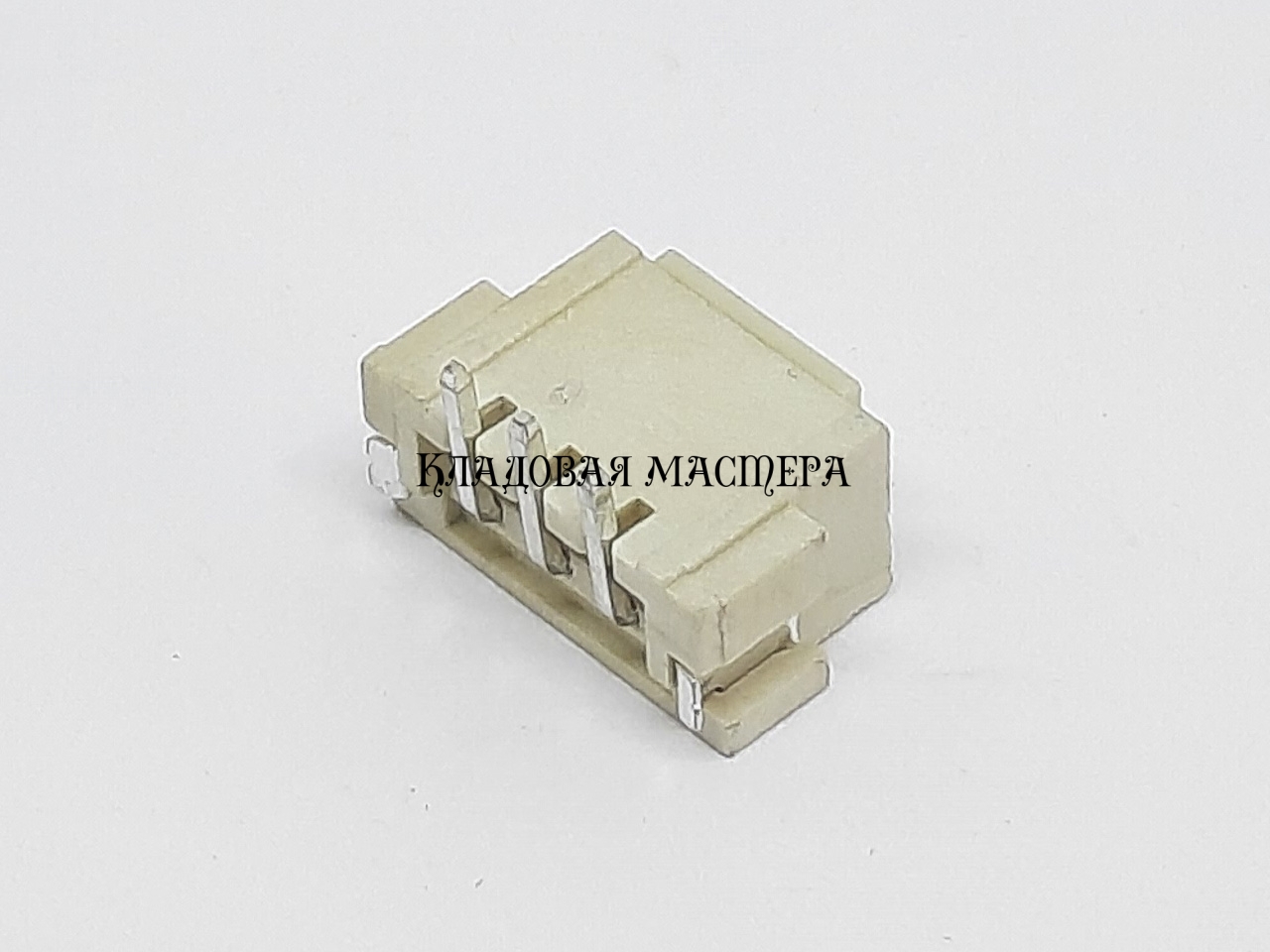

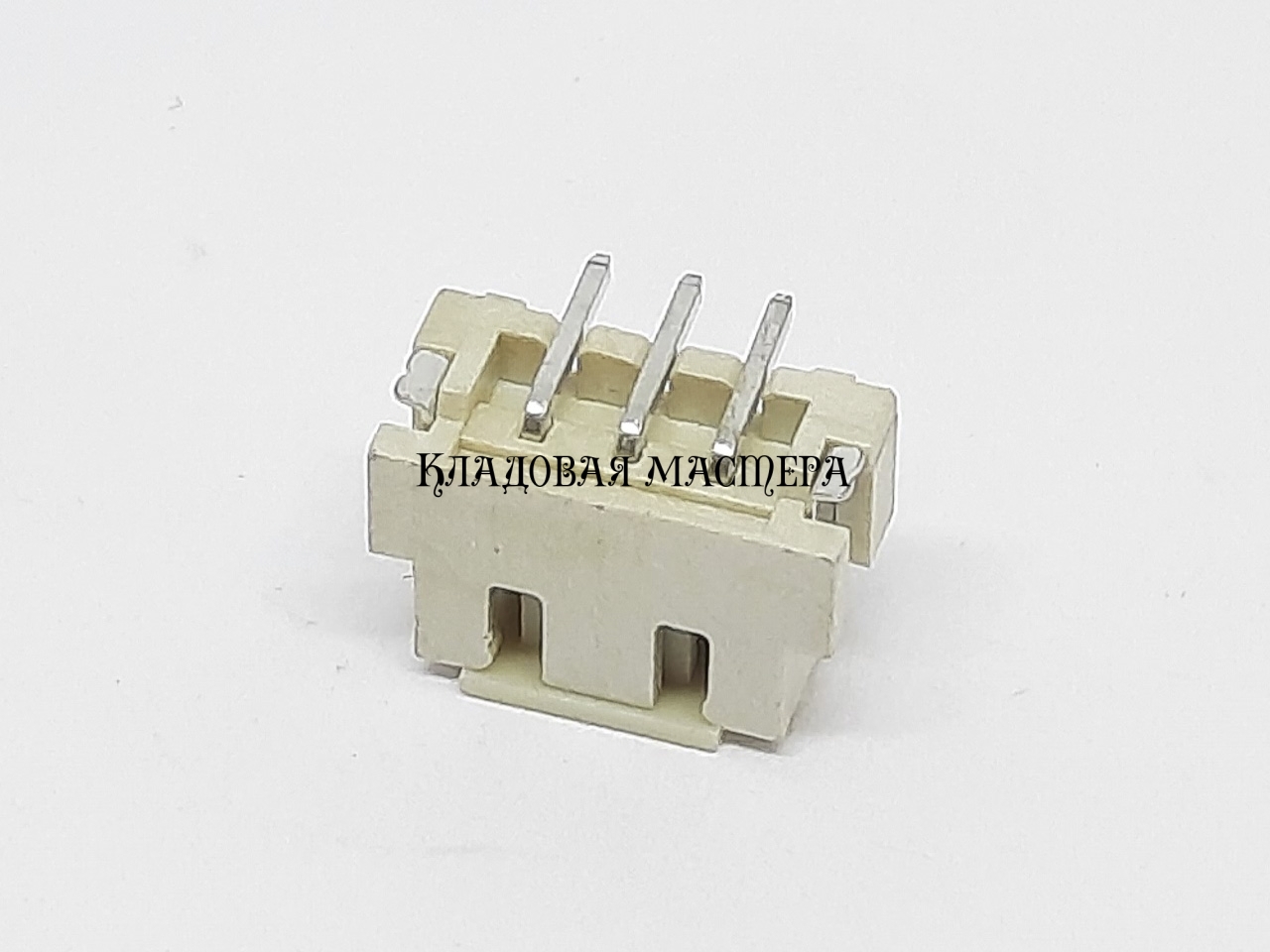

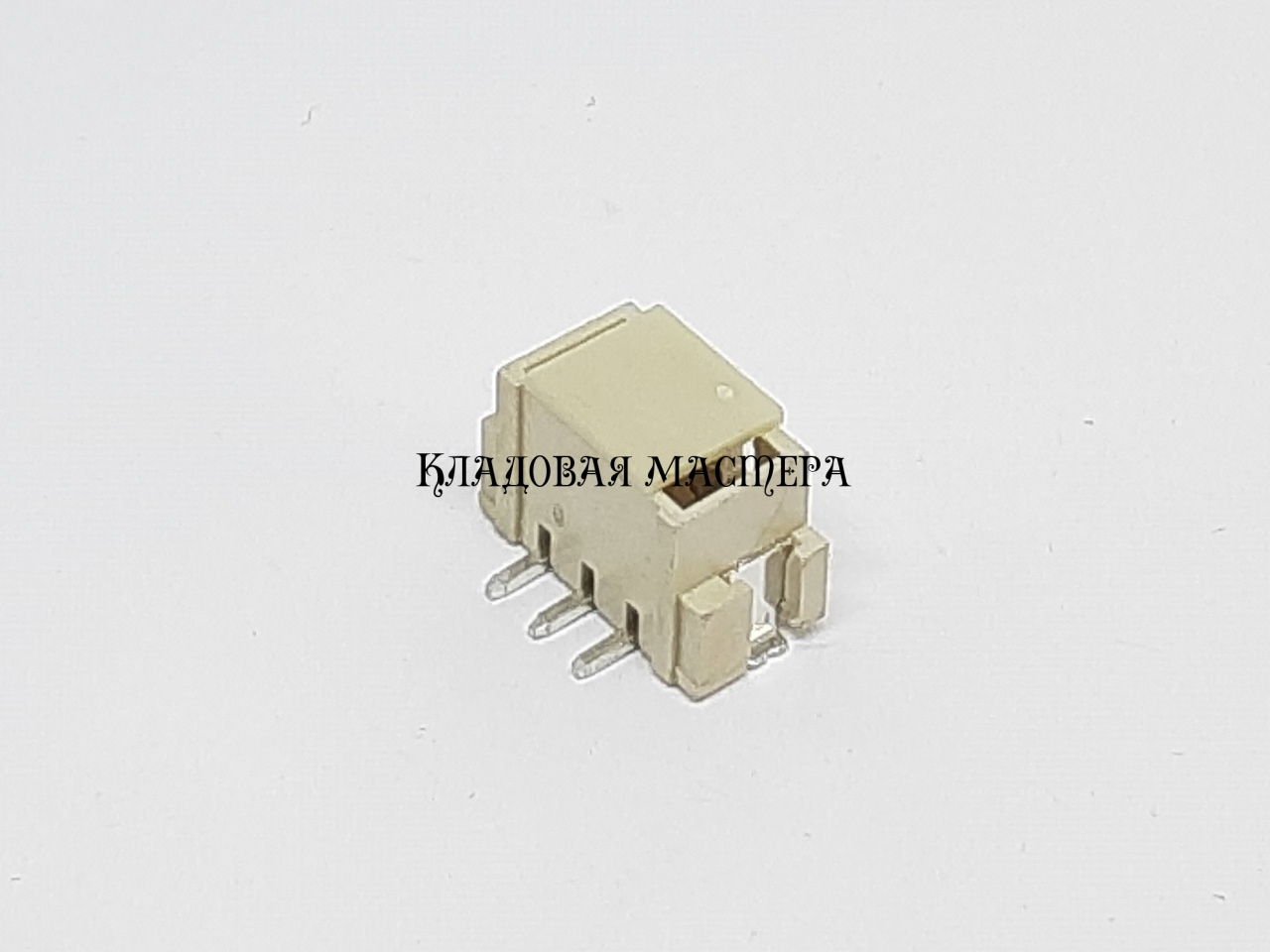

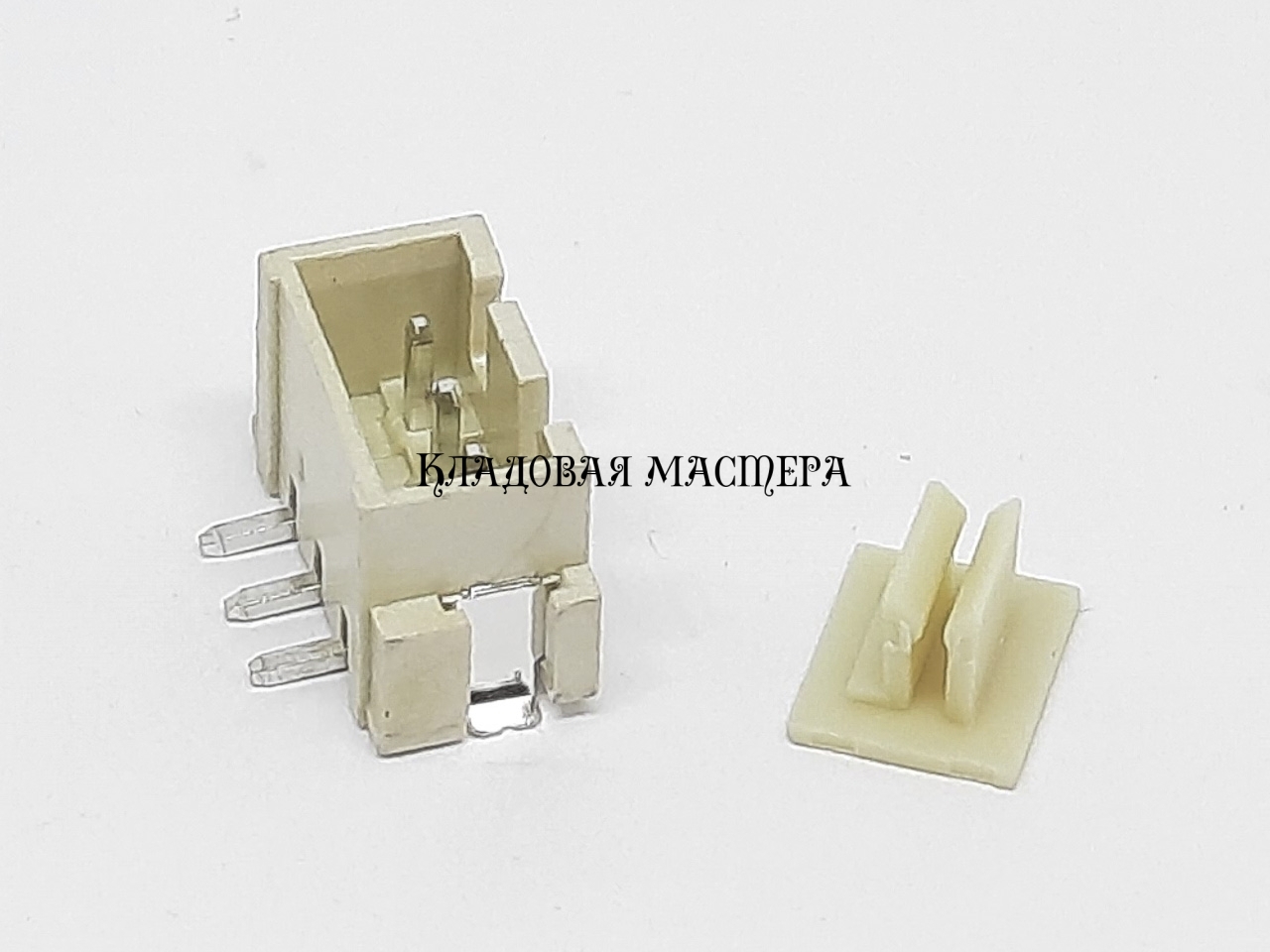

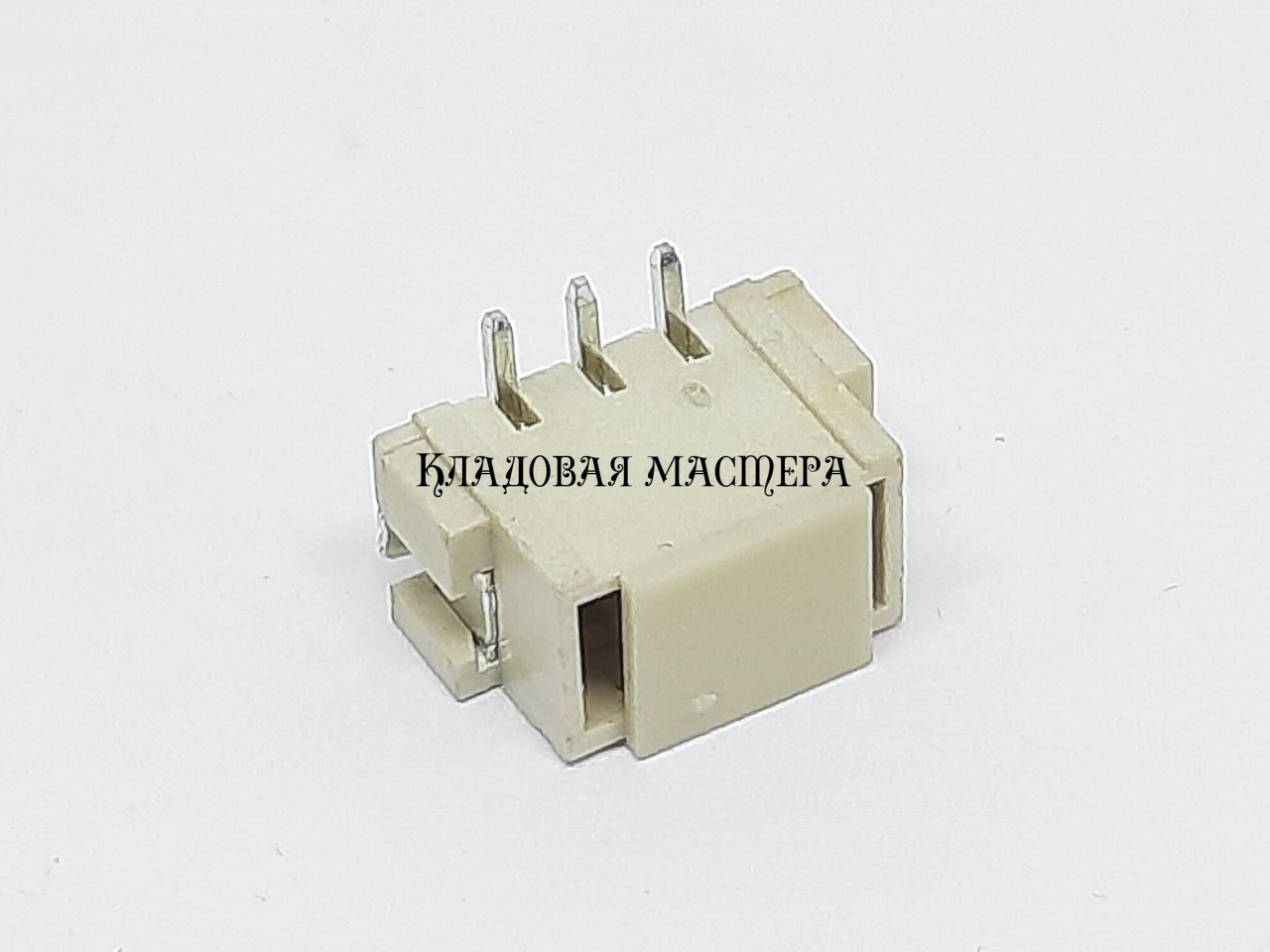

Разъем JST XH2.54 3Pin для вертикального монтажа на SMD платы

Данный разъём XH2.54 SMD отличается от XH2.54 DIP методом монтажа. Разъём XH2.54 SMD типа "Папа" устанавливается не в отверстия, а паяется методом поверхностного монтажа на SMD платы.Для придания на плате жесткости разъему справа и слева предусмотрены элементы крепления, которые подпаивают к плате. Аналогичный метод предусмотрен в разъёмах "Molex". Данный сигнальный разъем типа XH2.54 SMD применяют в радиоэлектронике, компьютерной технике, устройствах собранных на Arduino, в 3D принтерах на платах MKS, KFB. Коннектор JST XH2.54 используют при подключении вентиляторов, для подключения и быстрой замены аккумуляторных батарей, подключения светодиодов и светодиодных лент, динамиков, термисторов, конечных выключателей, шаговых двигателей и прочей периферии. Системы соединения собранные с применением разъемов XH2.54 smd отлично зарекомендовали себя при создании соединений между платами. На разъемах имеется фиксатор - защелка, для надежного соединения и невозможности разъединиться во время вибрации и тряски. Применяется совместно с розеткой  3pin XH2.54 с проводами длинной 10, 20 см и 30 см.

Разъем JST XH2.54 3pin используется для подключения литий-ионных аккумуляторов к платам балансировки. Разъем на 3 контакта предназначено для подключения 2S (двух элементов).

Характеристики товара XH2.54 SMD

• Разъем XH2.54 с ножками под пайку SMD 3pin
• XH2.54 Вертикальный монтаж, штырьковый разъем адаптера
• Тип Соединителя: 3-контактный Штекер JST smd
• Комплектация: Корпус вилка "Папа"
• Номинальный ток: 1 A
• Максимальный ток: 3 A
• Номинальное напряжение: 100 В
• Максимальное напряжение: 250 В
• Напряжение пробоя: 800 VA
• Материал контакта: бронза
• Покрытие контакта: олово
• Минимальное сопротивление изоляции: 1000 МОм
• Рабочая температура: от -25C до +85C
• Материал корпуса: нейлон
• Класс горючести: UL94V-0
• Шаг: 2,5 мм

Чертеж разъема XH2.54 SMD (вилка для установки на плату)
