Счетчик импульсов SG-MDC-7

Счетчик SG-MDC-7 (Multifunctional electronic counter) это универсальный програмируемый счетчик с двумя релейными выходами, дисплеем и звуковой индикацией.

Счетчик может работать с различными видами энкодеров, безконтактными и механическими NPN и PNP датчиками, механическими переключателями или взаимодействовать с другим оборудованием.

Данный счетчик может использоваться для подсчета  длины (метража), импульсов, оборотов, нажатия, срабатывания различных датчиком или выполнения других операций .

При измерении длины (работе с энкодерами) счетчик может считать с следующий единицах:

• Метры (METER) – шаг измерения 0,01метра (1см). Максимальное значение – 9999,99 метра.
• Сантиметры (CM) – шаг измерения 0,1сантиметра (1мм). Максимальное значение 99999,9 см.
• Ярды (YARD) – шаг измерения 0,01ярда. Максимальное значение – 9999,99 Ярда.
• Футы (FOOT) –шаг измерения 0,01 фут. Максимальное значение – 9999,99 Фут.
• Дюймы (INCH) – шаг измерения 0,1 дюйма. Аксимальное значение – 99999,9 дюйма.

В режиме работы с импульсными датчиками единицы измерения штуки - PCS.

Счетчик имеет большой монохромный LCD дисплей с подсветкой, металлический корпус, и удобные тактильные кнопки, которые удобно нажимать даже в рабочих перчатках.

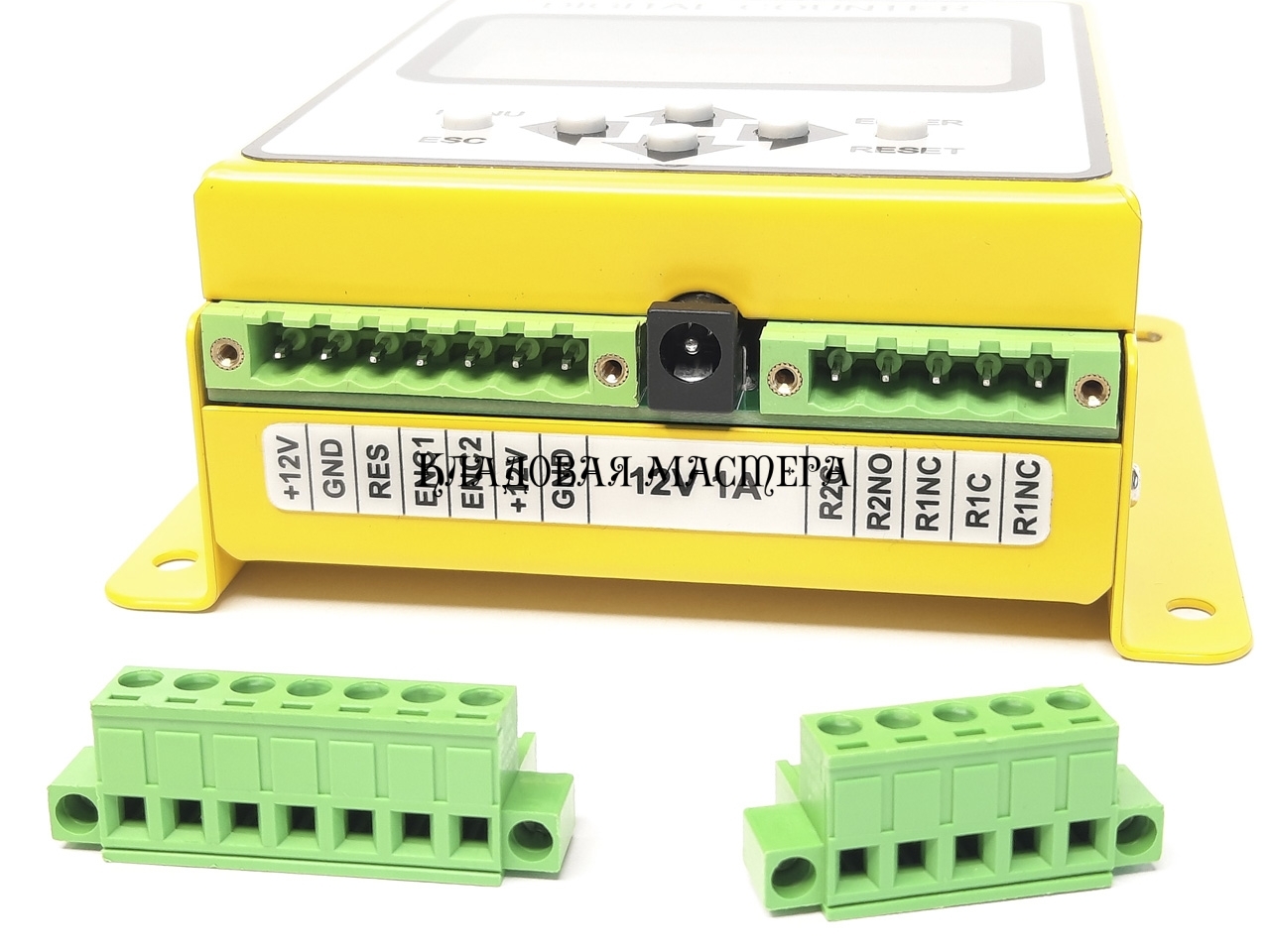

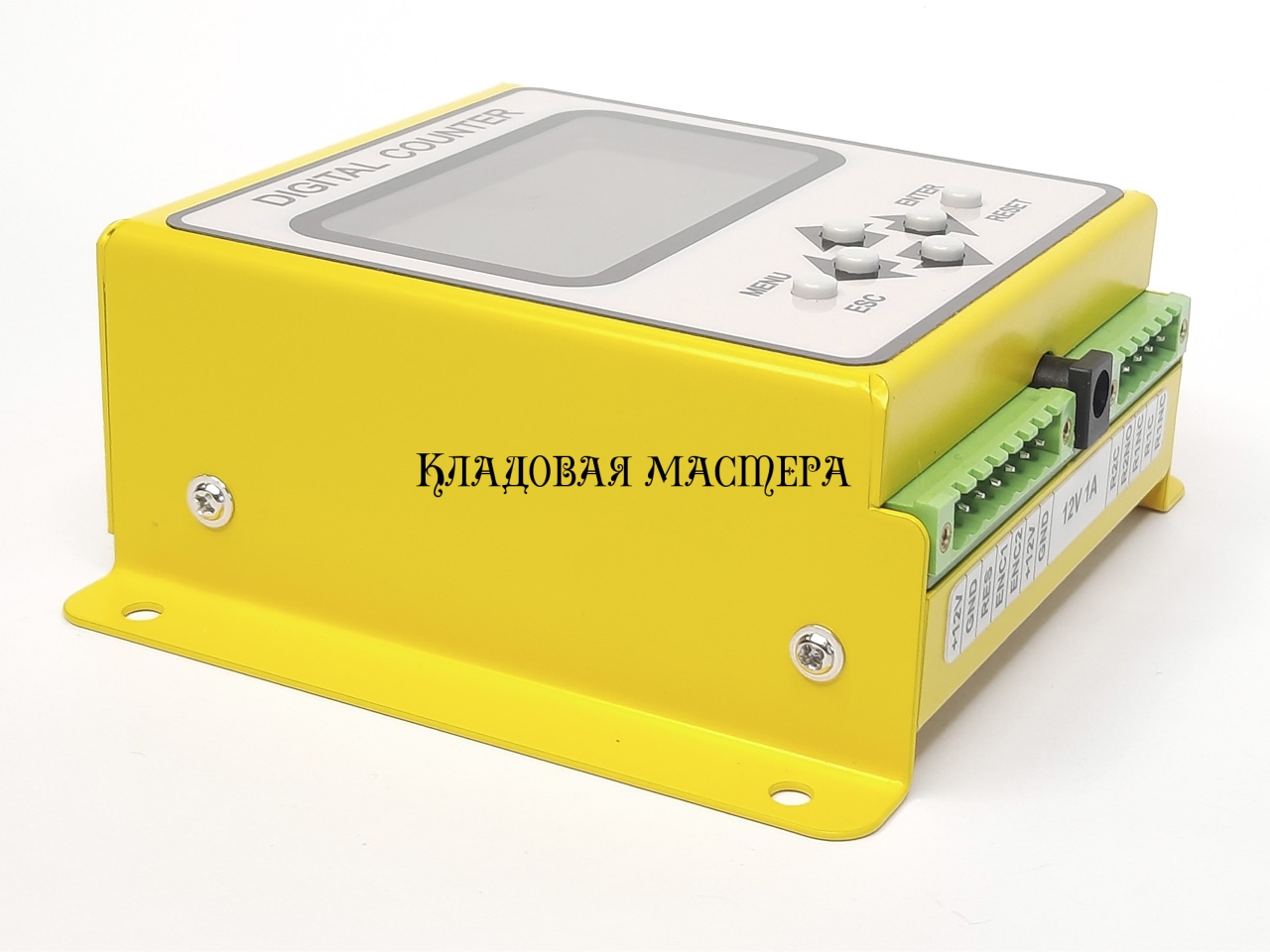

На нижней стороне счетчика имеются интерфейсные разъемы с винтовыми клемниками серии - KF2EDG 5.08мм и гнездо питания DC.

• Разъем на 7 контактов предназначен для подключения датчиков, а также для подачи внешнего сброса.
• Гнездо DC 5,5х2.5 предназначено для подключения питания.
• Разъем на 5 контактов это 2 релейных выхода, и предназначен для подключения подключение внешнего оборудования, с которым будет взаимодействовать счетчик.

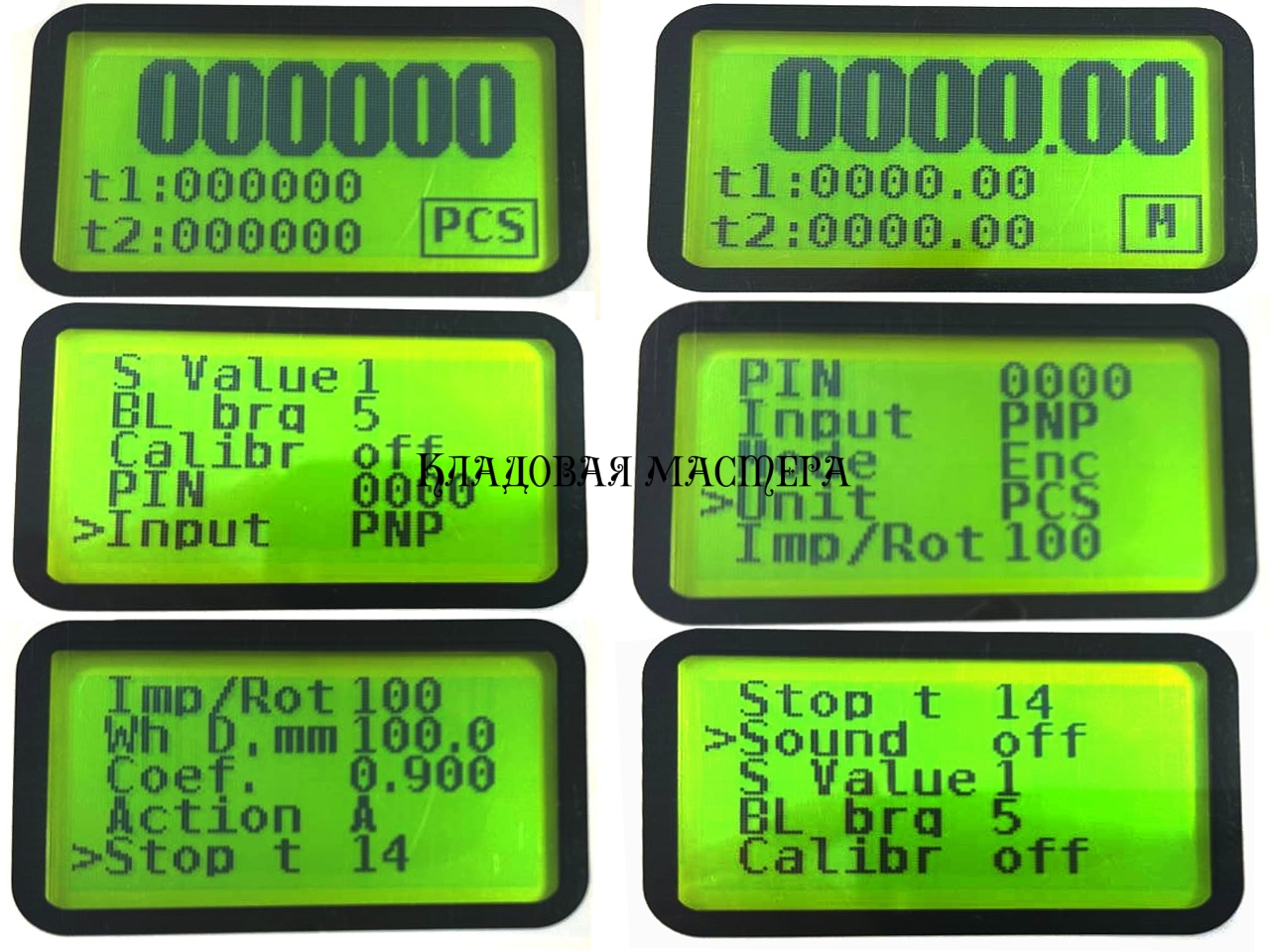

В режиме счета на дисплеи SG-MDC-7 отображается следующая информация:

• Крупные символы отображает текущее значение измерения (6 символов)
• «Порог» T1 – заданное значение при достижении которого срабатывает реле R1 и подается короткий звуковой сигнал. (Если заданы 000000 – релейный выход не активен)
• «Порог» T2 – заданное значение при достижении которого срабатывает реле R2 и включается звуковая сирена. (Если заданы 000000 – релейный выход не активен)
• Единицы измерения. При переключении единиц измерения в режиме работы счетчик автоматически пересчитывает значение под текущие единицы измерения.

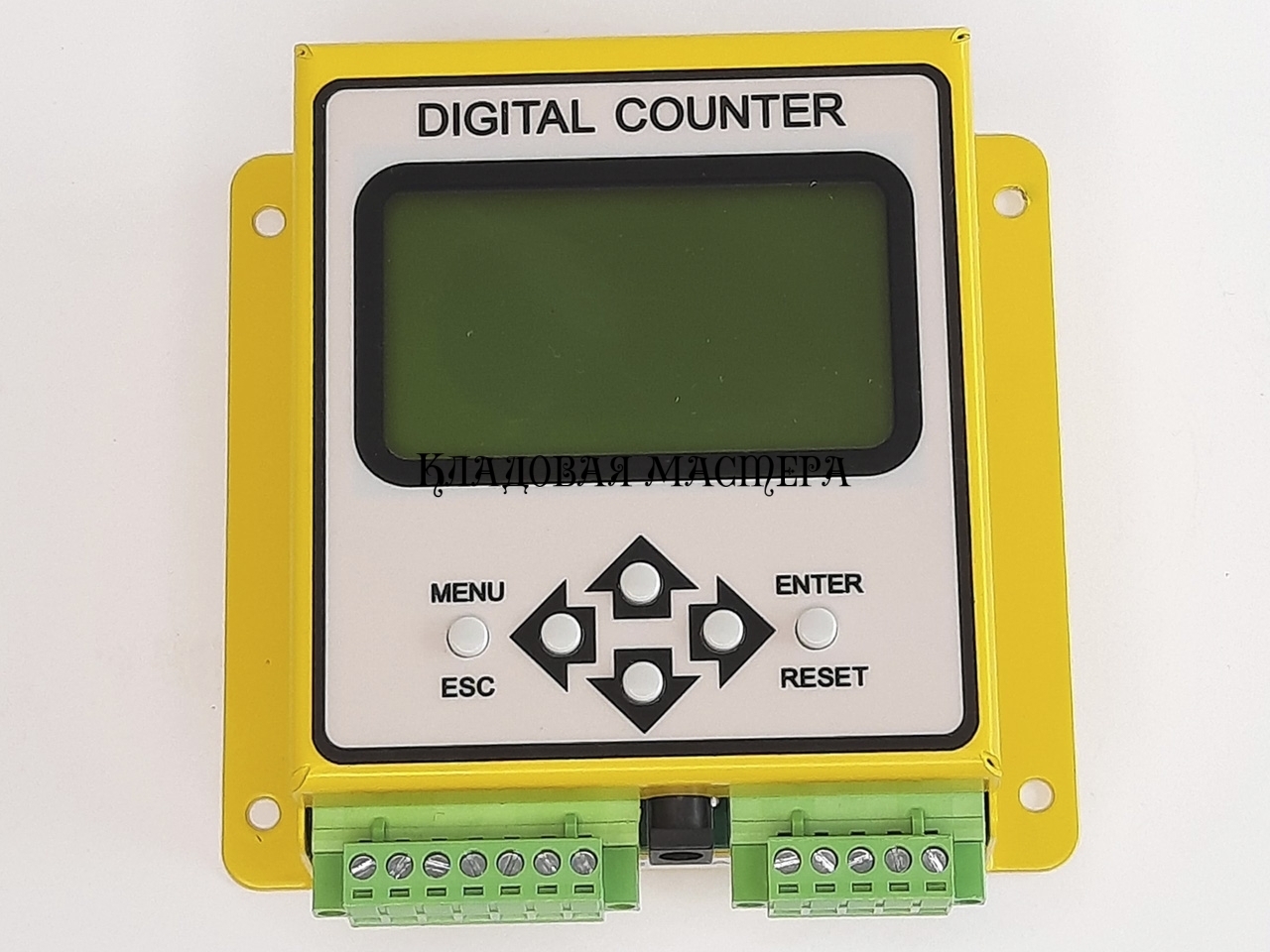

Управление счетчиком осуществляется при помощи 6 кнопок:

• MENU /ECS – в режиме счета, кнопка предназначена для покадания в меню настроек. В режиме настроек, выход без сохранения изменений.
• ENTER /RESET – в режиме счета кнопка сбрасывает счетчик на 0. В режиме настроек кнопка предназначена для ввода (Сохранения изменений).
• Стрелка ← - стрелка влево для перемещения влево (для некоторых настроек уменьшить значение)
• Стрелка → - стрелка вправо для перемещения вправо (для некоторых настроек увеличить значение)
• Стрелка ↑ - стрелка вверх для перемещения по меню вверх, активация порога Т1 в режиме счета, а также для увеличения значения символа при вводе значения порогов Т1 и Т2.
• Стрелка ↓ - стрелка вниз для перемещения по меню низ, активация порога Т2 в режиме счета, а также для уменьшения значения символа при вводе значения порогов Т1 и Т2.

Для попадание в меню настроек Счетчик SG-MDC-7 имеет доступ к меню по пинкоду. Стандартный пинкод 0000 (Может быть изменен пользователем). Пинкод необходим для предотвращение несанкционированного или произвольного изменения настроек счетчика.

Может работать с энкодерами и NPN, PNP, импульсными датчиками для питания датчиков на счетчике есть 2 выхода питания на 12Вольт.

Единицы измерения при работе считчика в режиме измерения длины с датчиком  энкодер: дюйма, фута, ярда, сантиметра, метра. Счетчик также имеет два режима быстрый и медленный, когда работает с импульсными датчиками. В быстром режиме обрабатывает до 15000 импульсов в секунду, а в медленном – до 2500, но в этом режиме есть защита от помех и «дребезга контактов» датчика

На экране порог измерения T1 и t2. Внизу слева подключение датчиков, справа два релейных выхода. T1 – это выходы R1, соответственно T2 – R2.

Значения T1 управляются нажатием кнопки стрелки вверх,

Значение T2 – управляются нажатием кнопки стрелка вниз.

Сохранение значений кнопка Enter.

При достижении значения T1 счетчик представляет короткий звуковой сигнал и срабатывает реле R1 3 контакта.

При достижении T2 – включает сирену и замыкает реле R2.

Для режима измерения длины – работа с энкодерами есть следующие настройки:

• количество импульсов на оборот
• диаметр колеса
• единицы измерения длины.
• есть режим замера импульсов
• для эластичных материалов или для погрешностей имеется коэффициент от 0.9 до 1.1 (множитель длины)
• Асtion A – при достижении T2 включает сирену, но продолжает считать
• Асtion B – при достижении T2 включает сирену, останавливает подсчет
• Асtion C – останавливает подсчет, зафиксирует значение, включает сирену и таймер Stop t (значение таймера в секундах, значение таймера можно настраивать), после отсчета таймера счетчик обнулится и снова начнет считать.
• Калибровка

Технические характеристики SG-MDC-7:

• Тип: Мультифункциональный электронный счетчик
• Дисплей: цифровой LCD дисплей с подсветкой 50*78мм.
• Питание: 12 В
• Ток: 0.3 А
• Корпус: металлический.

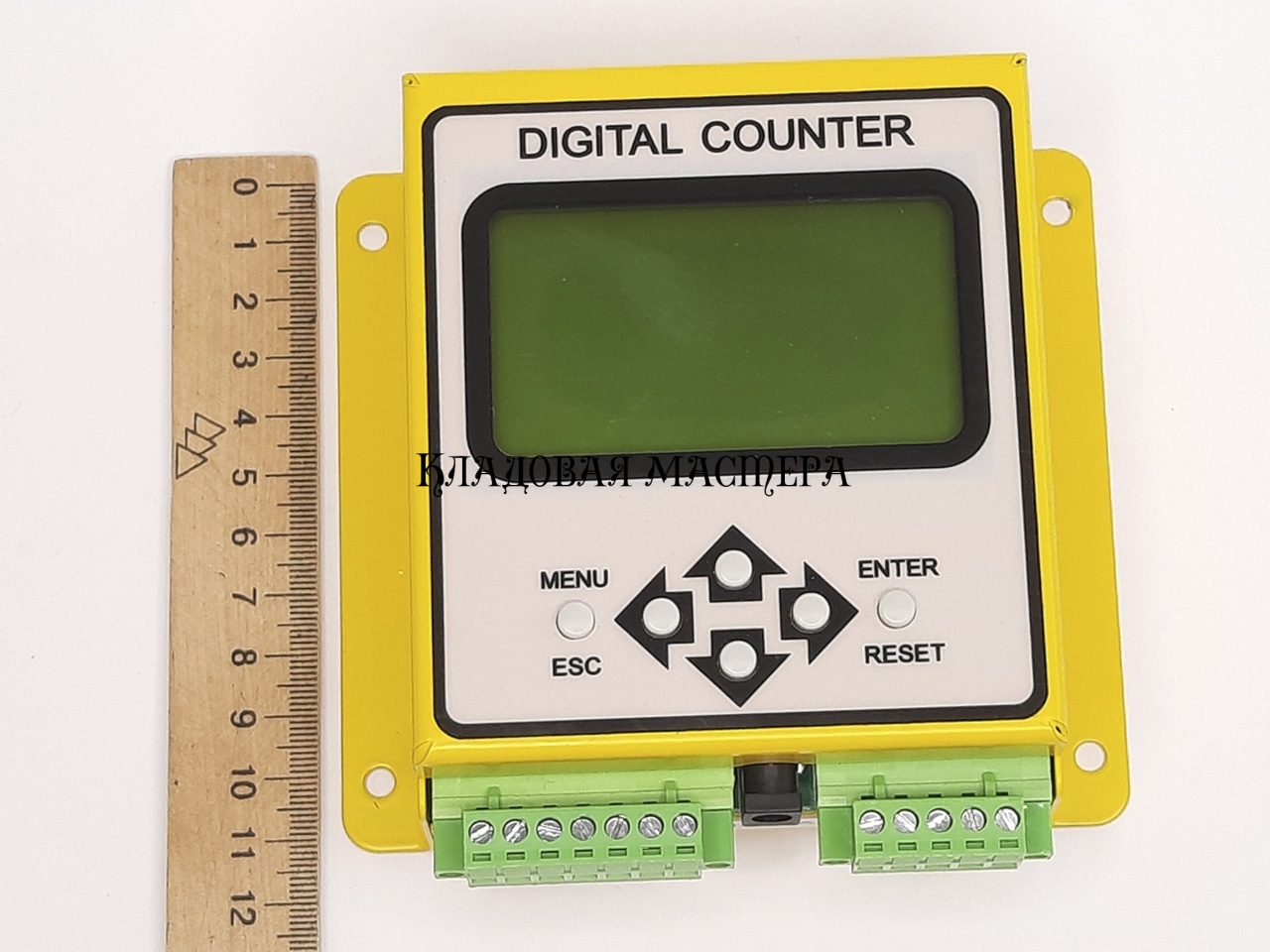

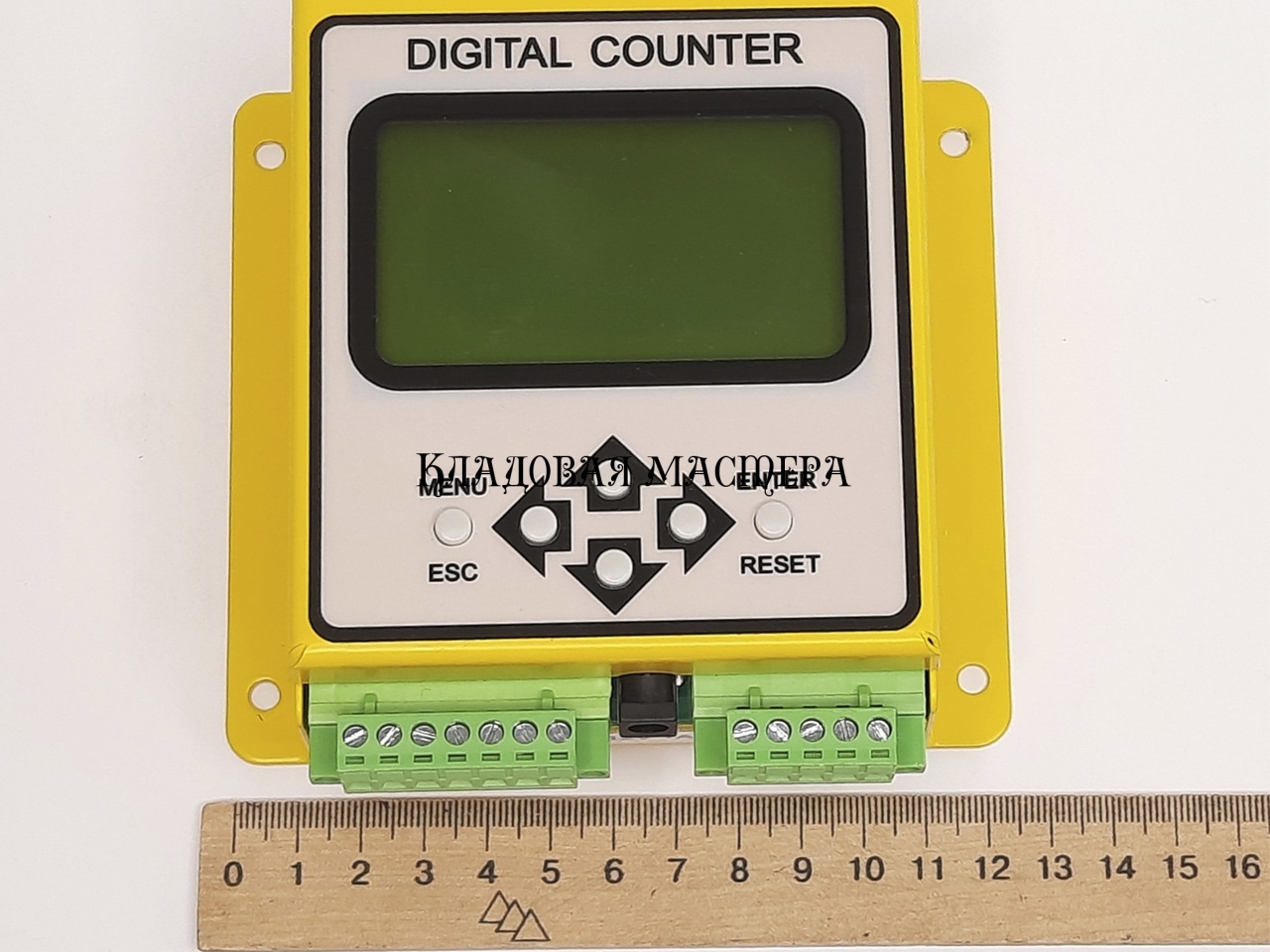

• Габаритные размеры корпуса ДхШхВ: 116х125х50мм.

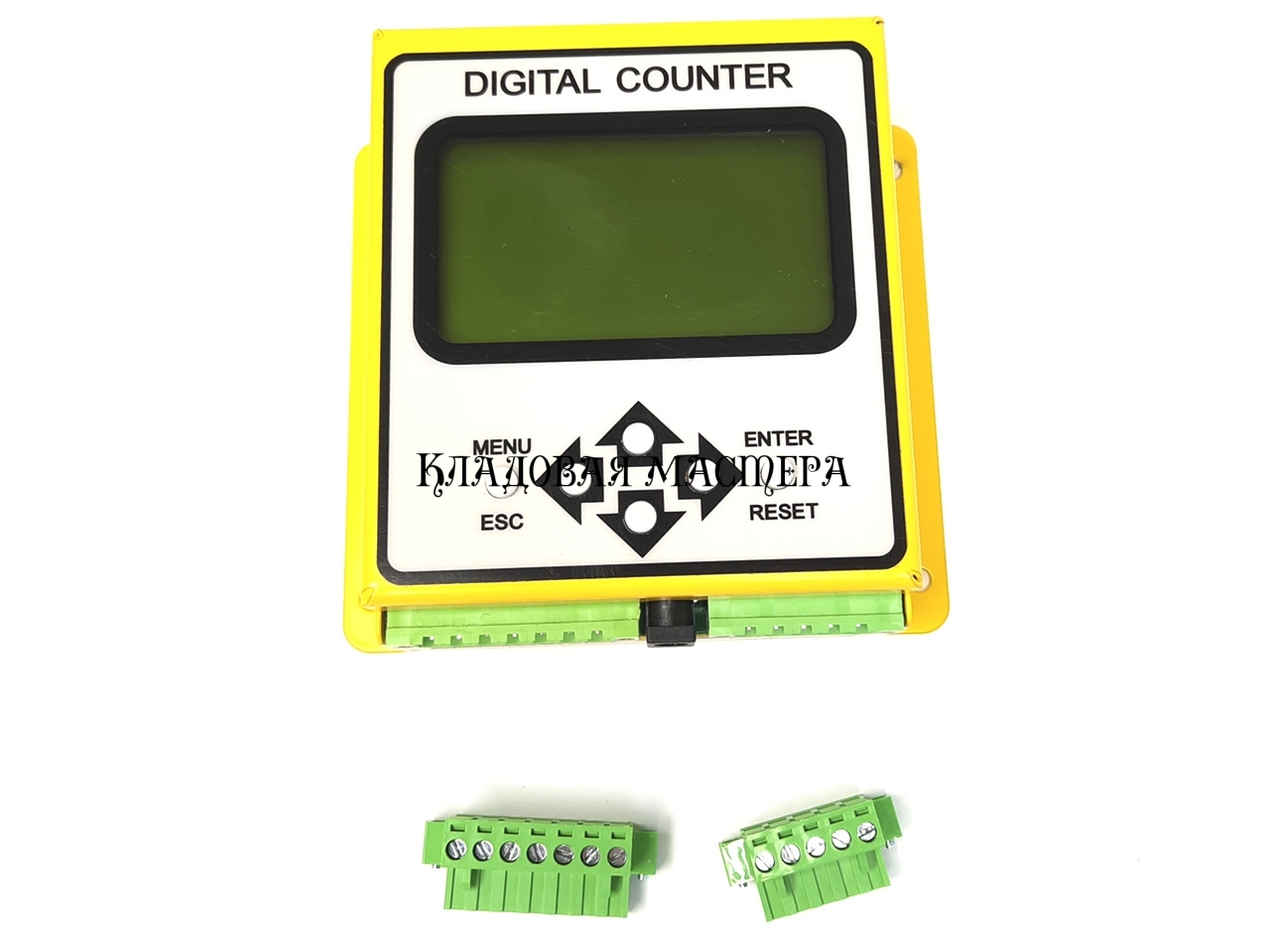

Комплект поставки электронного счетчика SG-MDC-7:

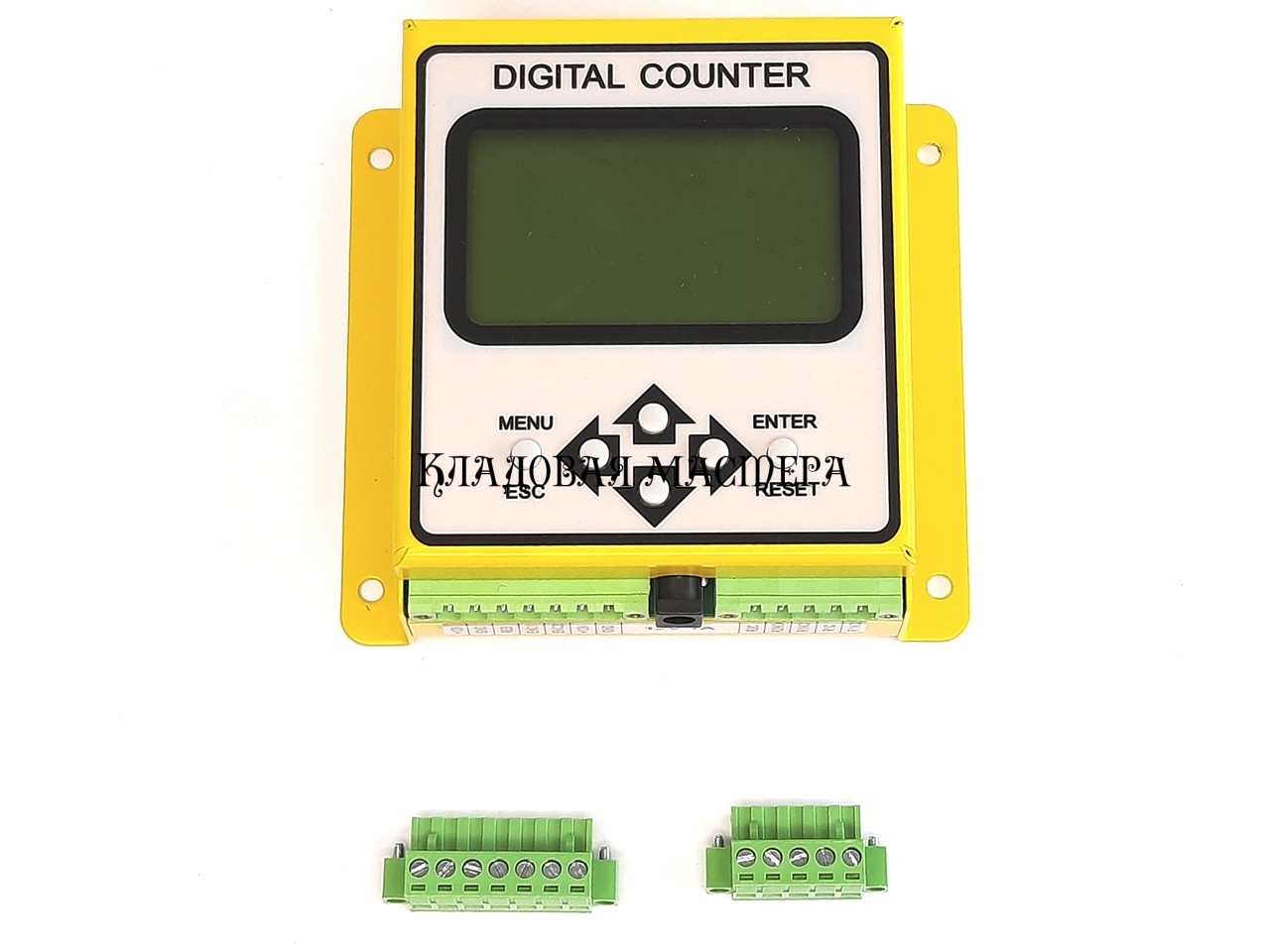

• Блок электронного счетчика SG-MDC-7 в сборе.
• Ответные разъемы с винтовыми клемниками для подключения датчика и релейных выходов.
• Блок питания 12В 1А
• Инструкция
