Счетчик SG-MDC-7 с измерителем длины кабелей

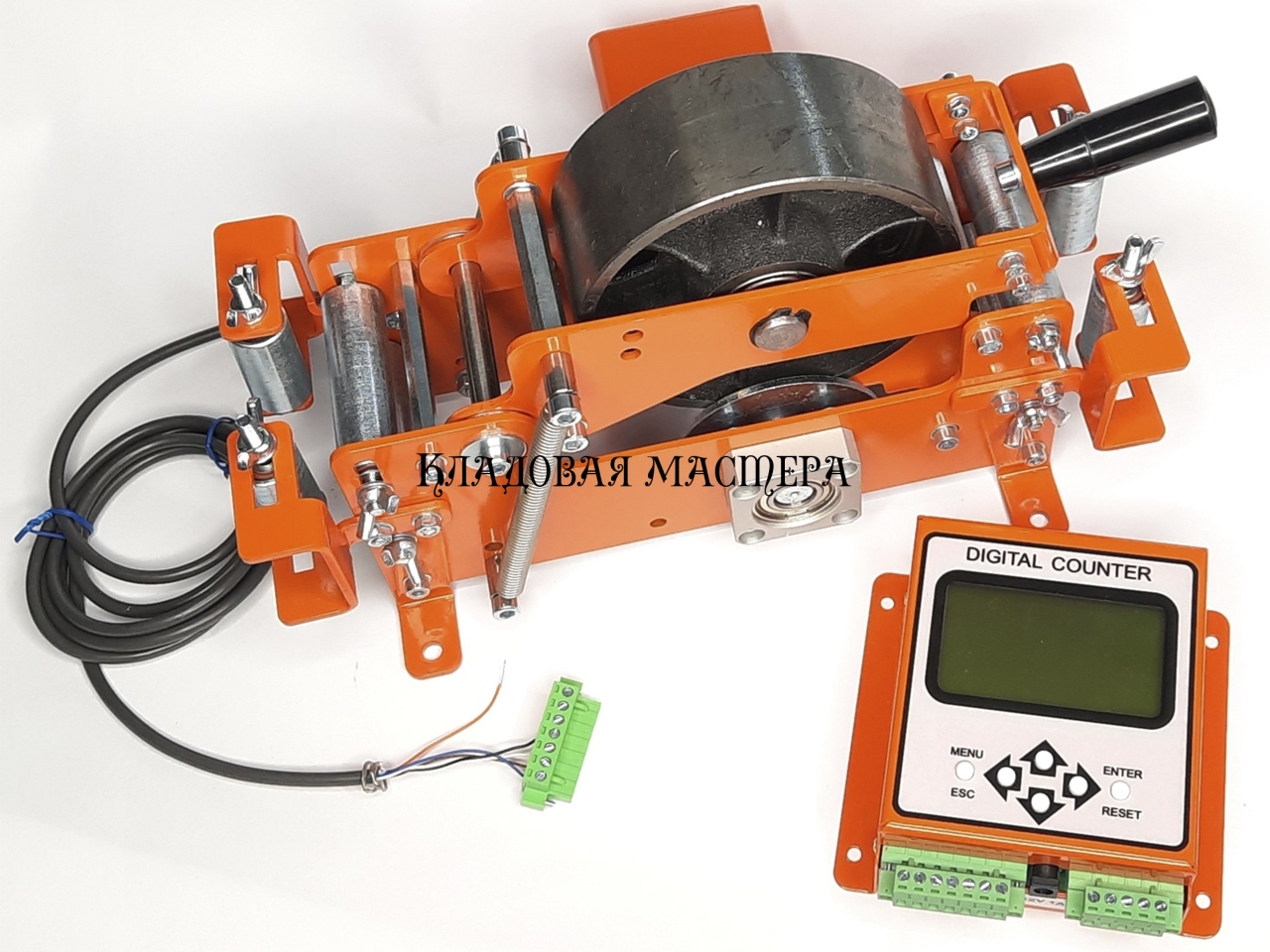

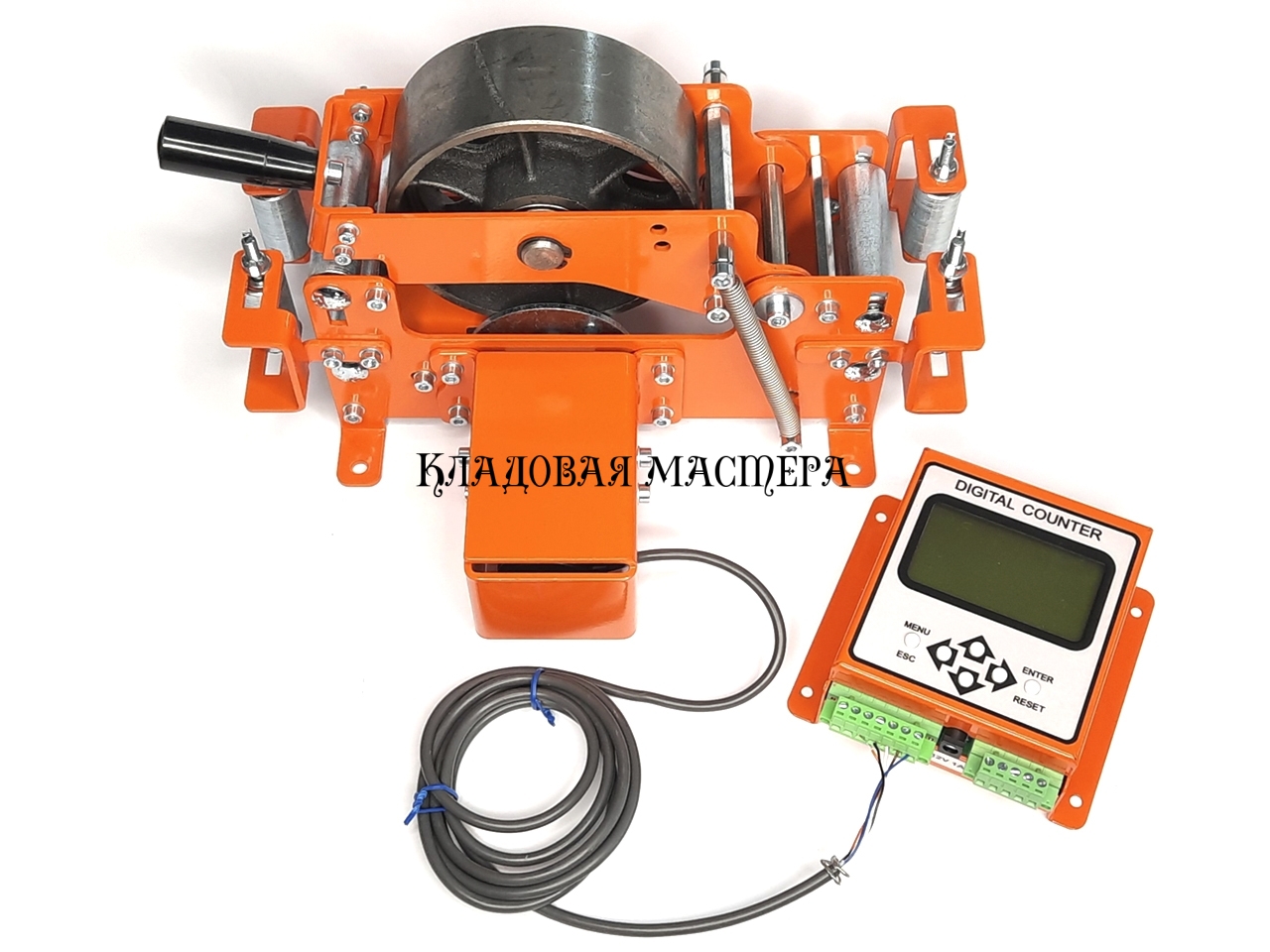

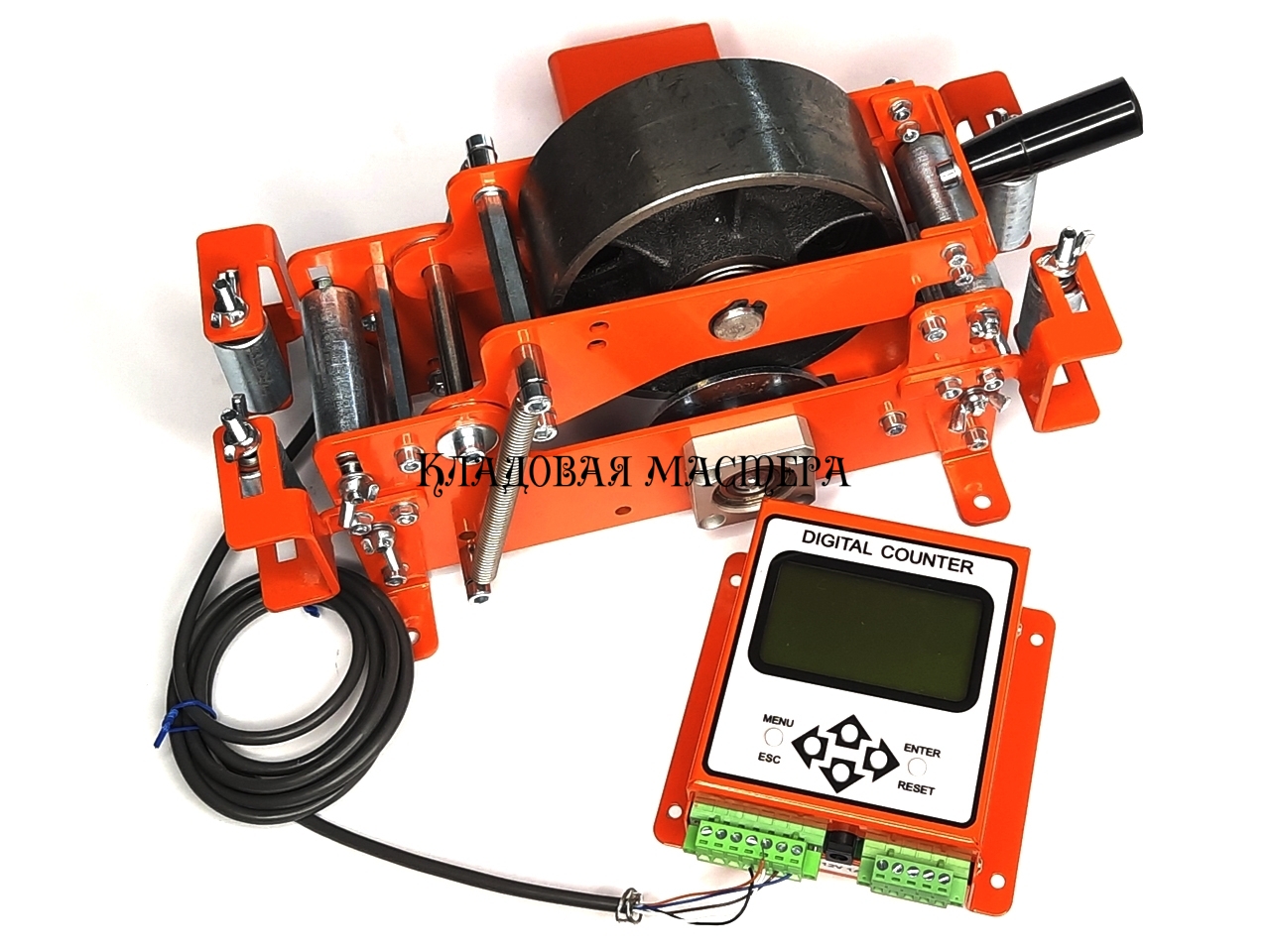

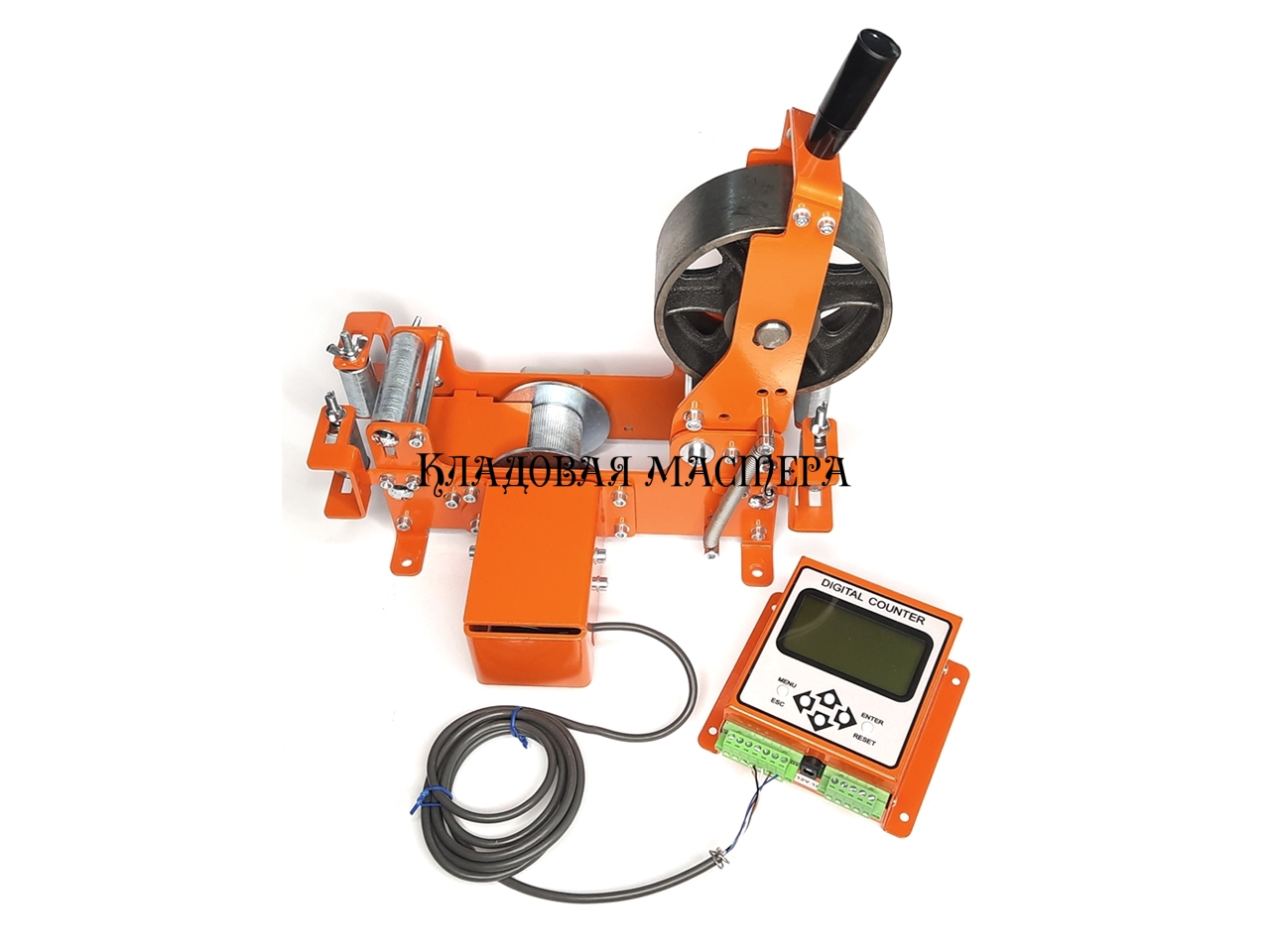

Счетчик SG-MDC-7 в комплекте с измерителем длины кабеля – это профессиональное электронное устройство для точного измерения длины кабельной продукции, провода, троса, шлангов и других гибких материалов во время намотки или перемотки. Система состоит из измерительного механизма с прижимным роликом, металлического измерительного колеса и цифрового электронного счетчика импульсов SG-MDC-7, отображающего результат измерения на дисплее.

Устройство применяется на кабельных производствах, складских комплексах, монтажных организациях, а также в мастерских, где необходимо точно определять длину кабелей, проводов или других материалов перед нарезкой или отгрузкой.

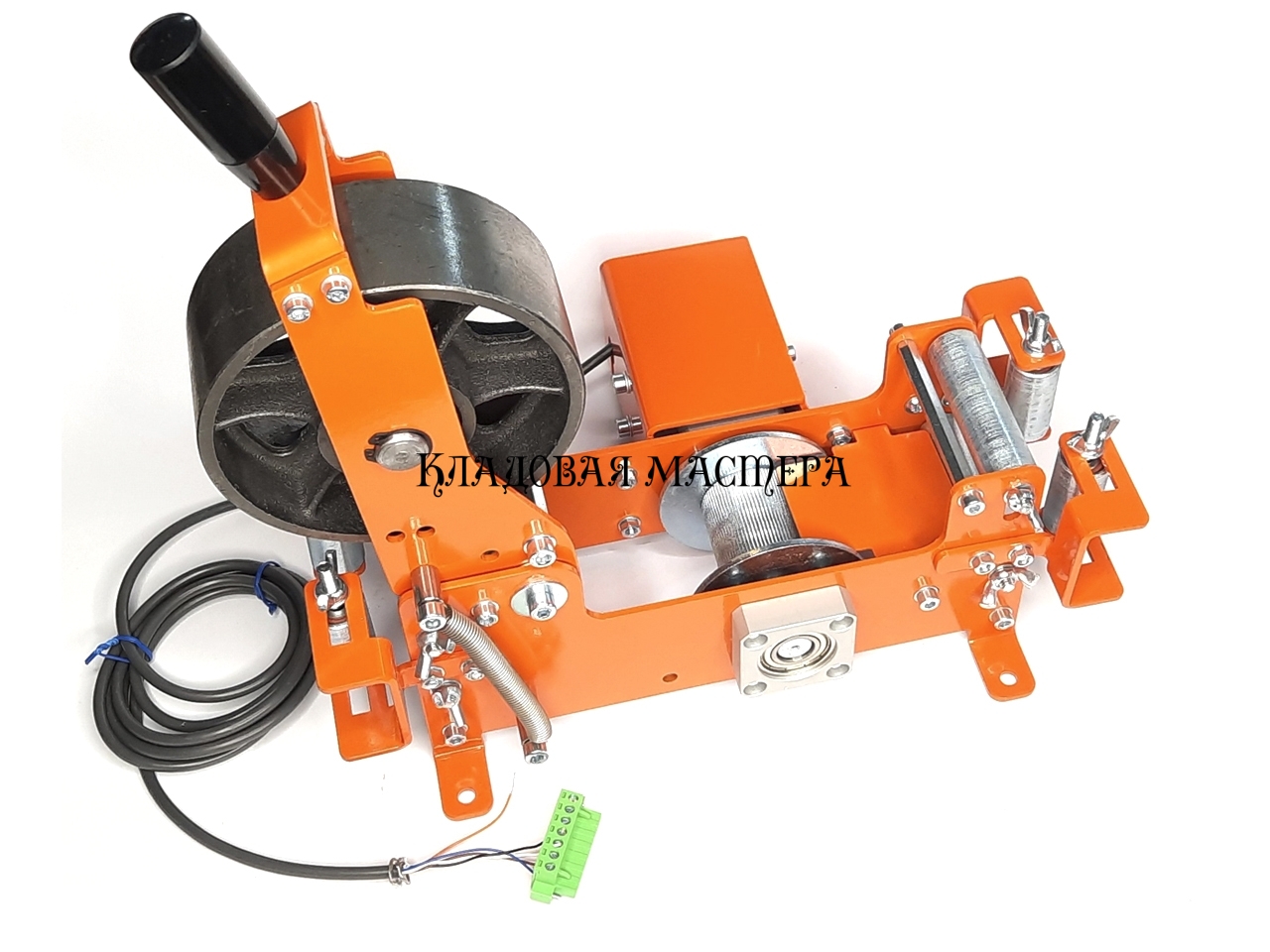

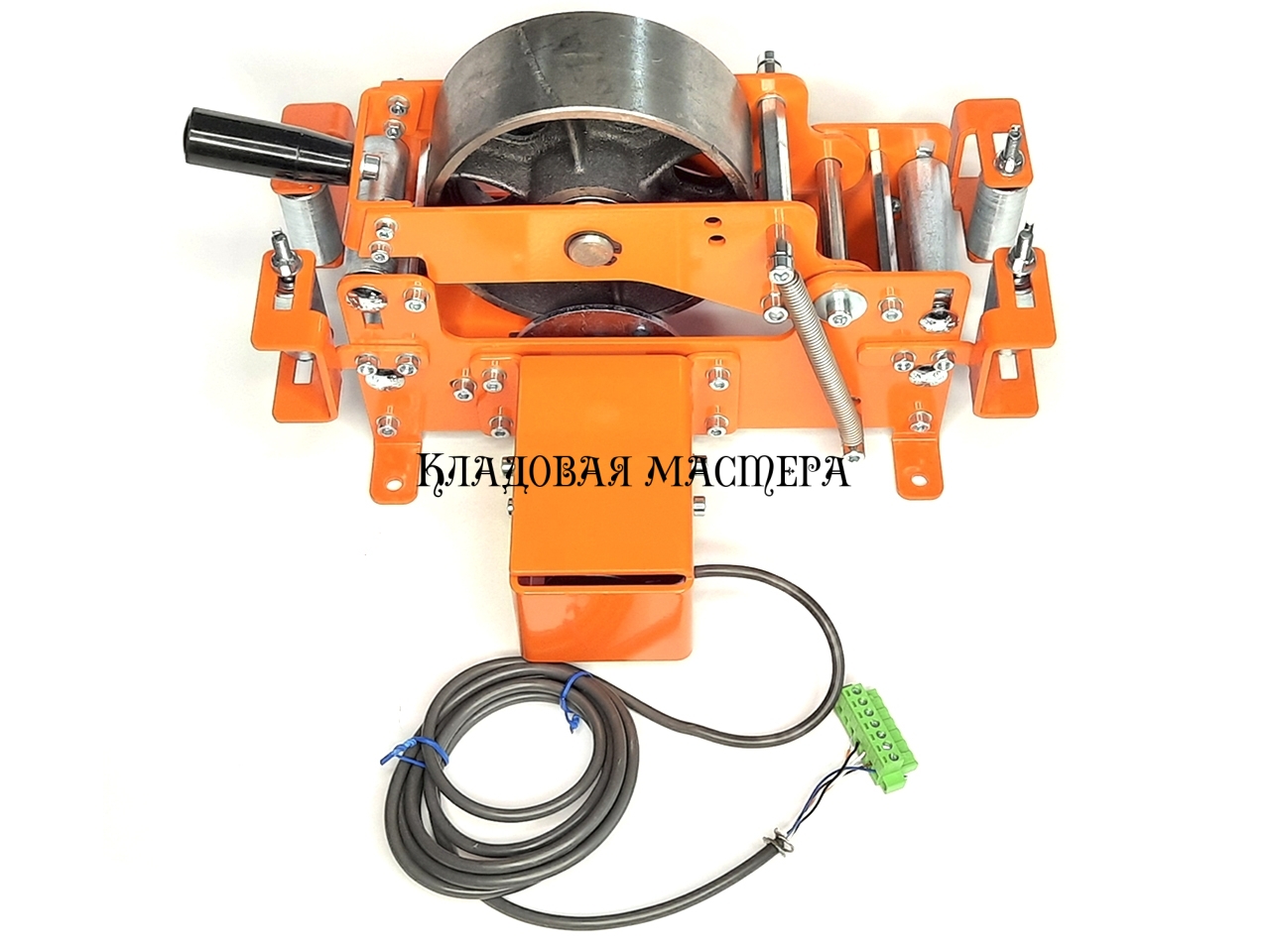

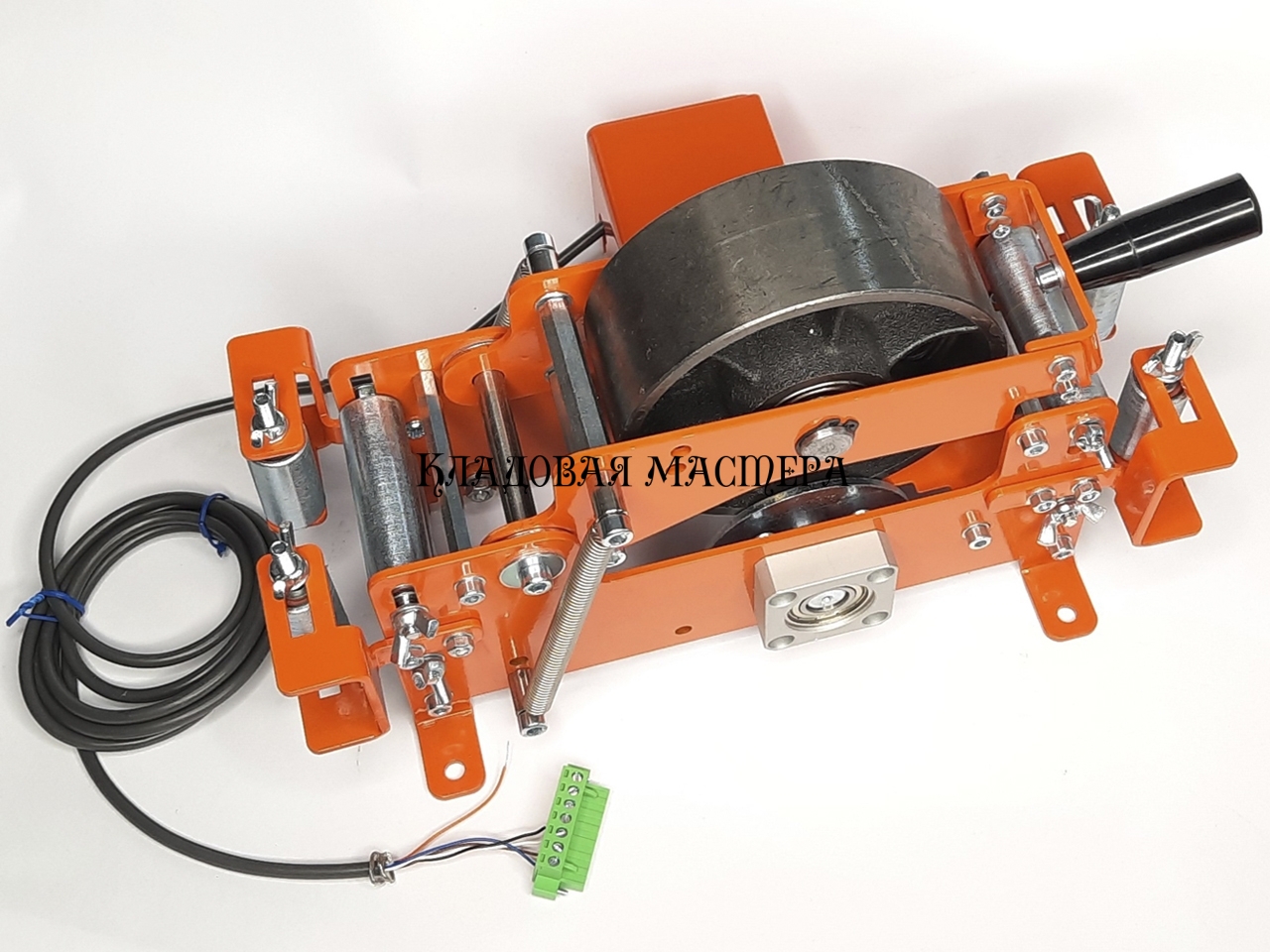

Основным элементом измерительной системы является металлическое измерительное колесо , контактирующее с кабелем во время его протягивания через механизм. Колесо вращается и передает вращение на энкодер , генерирующий импульсы. Эти импульсы обрабатываются электронным блоком SG-MDC-7 , выполняющим точный подсчет длины и отображающим ее на цифровом дисплее.

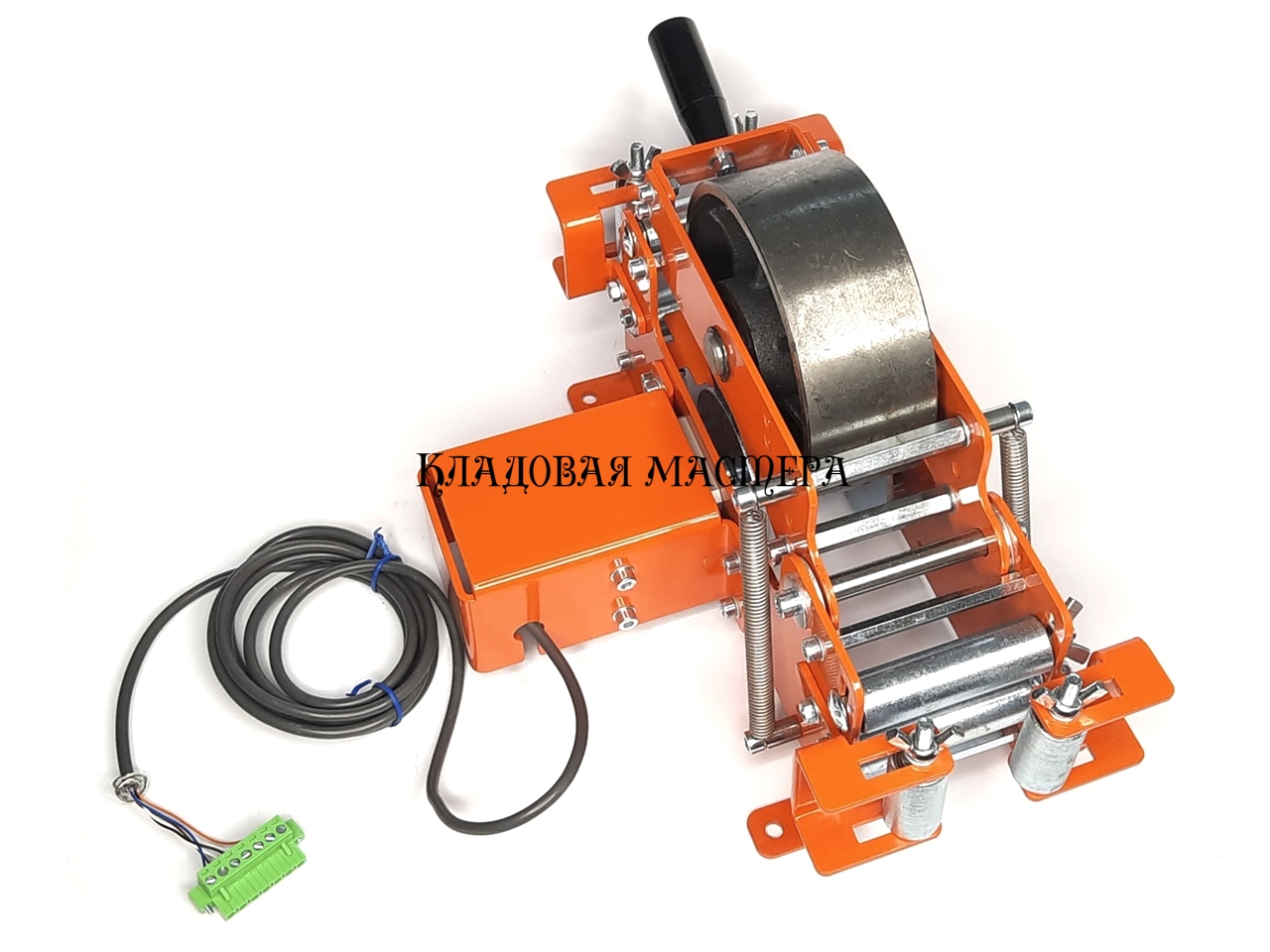

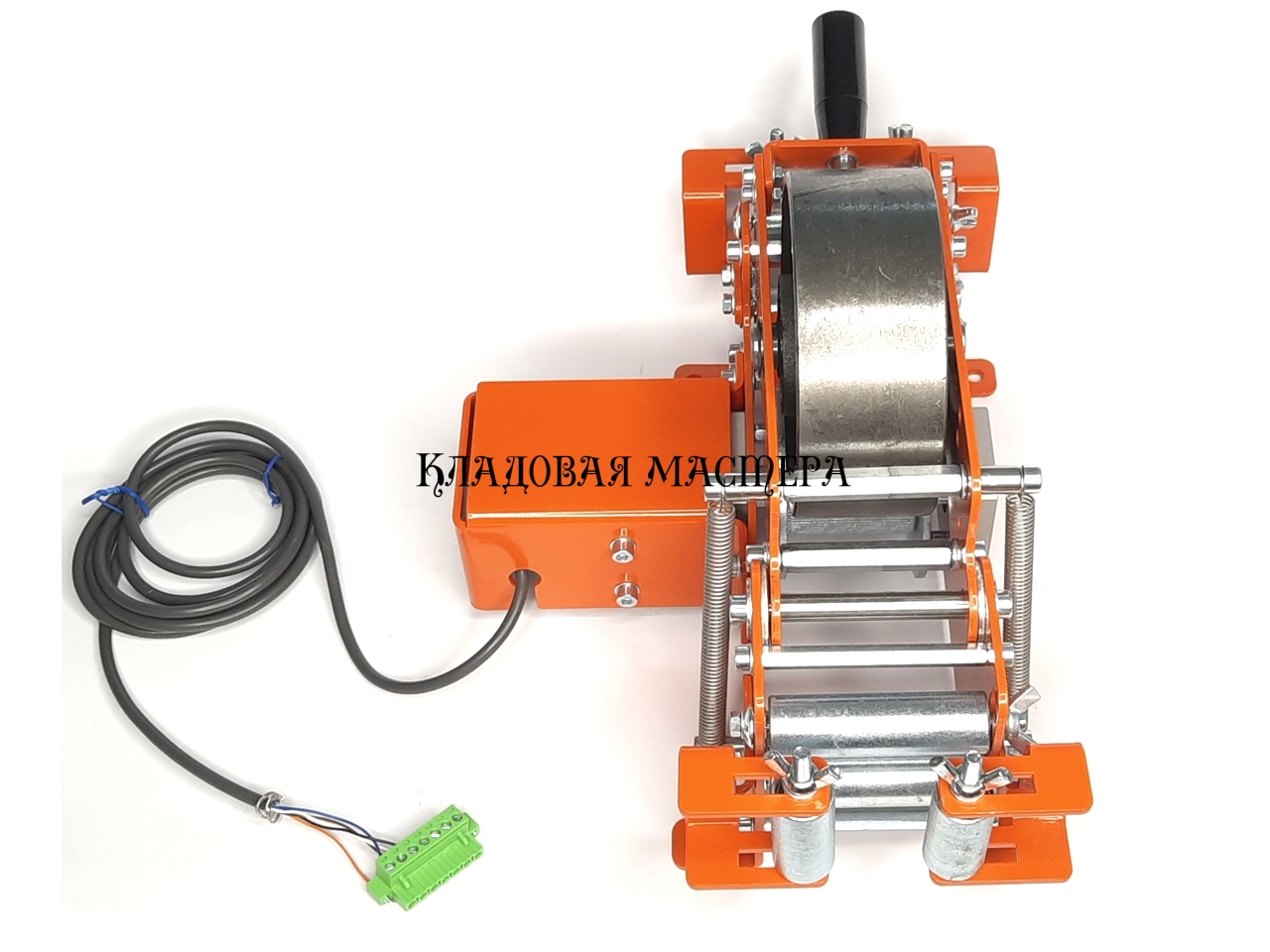

Механизм оснащен прижимной системой с роликами , обеспечивающей стабильный контакт кабеля с измерительным колесом. Это позволяет снизить погрешность измерения даже при работе с гибкими или скользкими материалами.

Регулируемая система роликов позволяет работать с кабелями разного диаметра, а компактный электронный блок легко интегрируется в рабочее место оператора или в технологическую линию.

При измерении длины счетчик может считать из следующих единиц:

• Метры (METER) – шаг замера 0,01 метра (1см). Максимальное значение – 9 999,99 метров.
• Сантиметры (CM) – шаг измерения 0,1 сантиметра (1мм). Максимальное значение 99999,9 см.
• Ярды (YARD) – шаг измерения 0,01 ярда. Максимальное значение – 9999,99 ярда.
• Футы (FOOT) – шаг измерения 0,01 фут. Максимальное значение – 9999,99 Фут.
• Дюймы (INCH) – шаг измерения 0,1 дюйма. Максимальное значение – 99 999,9 дюйма.

Счетчик имеет большой монохромный LCD дисплей с подсветкой, металлический корпус и удобные тактильные кнопки, которые удобно нажимать даже в рабочих перчатках.

На нижней стороне счетчика есть интерфейсные разъемы с винтовыми клеммами серии KF2EDG 5.08мм и гнездо питания DC.

• Разъем на 7 контактов предназначен для подключения датчиков, а также подачи внешнего сброса.
• Гнездо DC 5,5х2.5 предназначено для подключения питания.
• Разъем на 5 контактов это 2 релейных выхода, и предназначен для подключения подключения внешнего оборудования, с которым будет взаимодействовать счетчик.

В режиме счета на дисплее SG-MDC-7 отображается следующая информация:

• Большие символы отображают текущее значение измерения (6 символов)
• "Порог" T1 – заданное значение при достижении которого срабатывает реле R1 и подается короткий звуковой сигнал. (Если заданы 000000 – релейный выход не активен)
• "Порог" T2 – заданное значение при достижении которого срабатывает реле R2 и включается звуковая сирена. (Если заданы 000000 – релейный выход не активен)
• Единицы измерения. При переключении единиц измерения в режиме работы счетчик автоматически перечисляет значения под текущие единицы измерения.

Управление счетчиком осуществляется с помощью 6 кнопок:

• MENU /ECS – в режиме счета, кнопка предназначена для отображения меню настроек. В режиме настройки, выход без сохранения изменений.
• ENTER /RESET – в режиме счета кнопка сбрасывает счетчик на 0. В режиме настройки кнопка предназначена для ввода (Сохранение изменений).
• стрелка ← - стрелка влево для перемещения влево (для некоторых настроек уменьшить значение)
• Стрелка → - стрелка вправо для перемещения вправо (для некоторых настроек увеличить значение)
• Стрелка ↑ – стрелка вверх для перемещения по меню вверх, активация порога Т1 в режиме счета, а также увеличение значения символа при вводе значения порогов Т1 и Т2.
• Стрелка ↓ – стрелка вниз для перемещения по меню низ, активация порога Т2 в режиме счета, а также уменьшение значения символа при вводе значения порогов Т1 и Т2.

Для попадания в меню настроек Счетчик SG-MDC-7 имеет доступ к меню по пинкоду. Стандартный пинкод 0000 (может быть изменен пользователем). Пинкод необходим для предотвращения несанкционированного или произвольного изменения настроек счетчика.

Может работать с энкодерами и NPN, PNP импульсными датчиками. Для питания датчиков на счетчике имеется 2 выхода питания на 12Вольт.

Единицы измерения при работе счетчика в режиме измерения длины с датчиком энкодера: дюйма, фута, ярда, сантиметра, метра.

На экране порог измерений T1 и t2. Внизу слева подключение датчиков, справа два релейных выхода. T1 – это выходы R1, соответственно T2 – R2.

• Значения T1 управляются нажатием кнопки стрелки вверх,
• Значение T2 – управляется нажатием стрелки вниз.

Сохранение значений кнопки Enter.

При достижении значения T1 счетчик является коротким звуковым сигналом и срабатывает реле R1 контакта 3 .

При достижении T2 включает сирену и замыкающее реле R2.

Для режима измерения длины являются следующие настройки:

• количество импульсов на оборот
• диаметр колеса
• единицы измерения длины.
• есть режим измерения импульсов
• для эластичных материалов или погрешностей имеется коэффициент от 0.9 до 1.1 (множитель длины)
• Асtion A – при достижении T2 содержит сирену, но продолжает считать
• Асtion B – при достижении T2 включает сирену, останавливающую подсчет
• Асtion C – останавливает подсчет, зафиксирует значение, включает сирену и таймер Stop t (значение таймера за секунды)

Технические характеристики:

• Тип: Счетчик с измерителем длины кабеля
• Дисплей: цифровой дисплей LCD с подсветкой 50*78мм.
• Измерительный механизм: металлическое колесо с прижимными роликами
• Напряжение питания: 12 В
• Ток: 0.3 А
• Корпус: металлический
• Габаритные размеры корпуса счетчика ДхШхВ: 116х125х50мм.

Комплект поставки:

• Блок электронного счётчика SG-MDC-7 в сборе.
• Измеритель длины кабеля
• Подходящие разъемы с винтовыми клеммами для подключения датчика и релейных выходов.
• Инструкция
