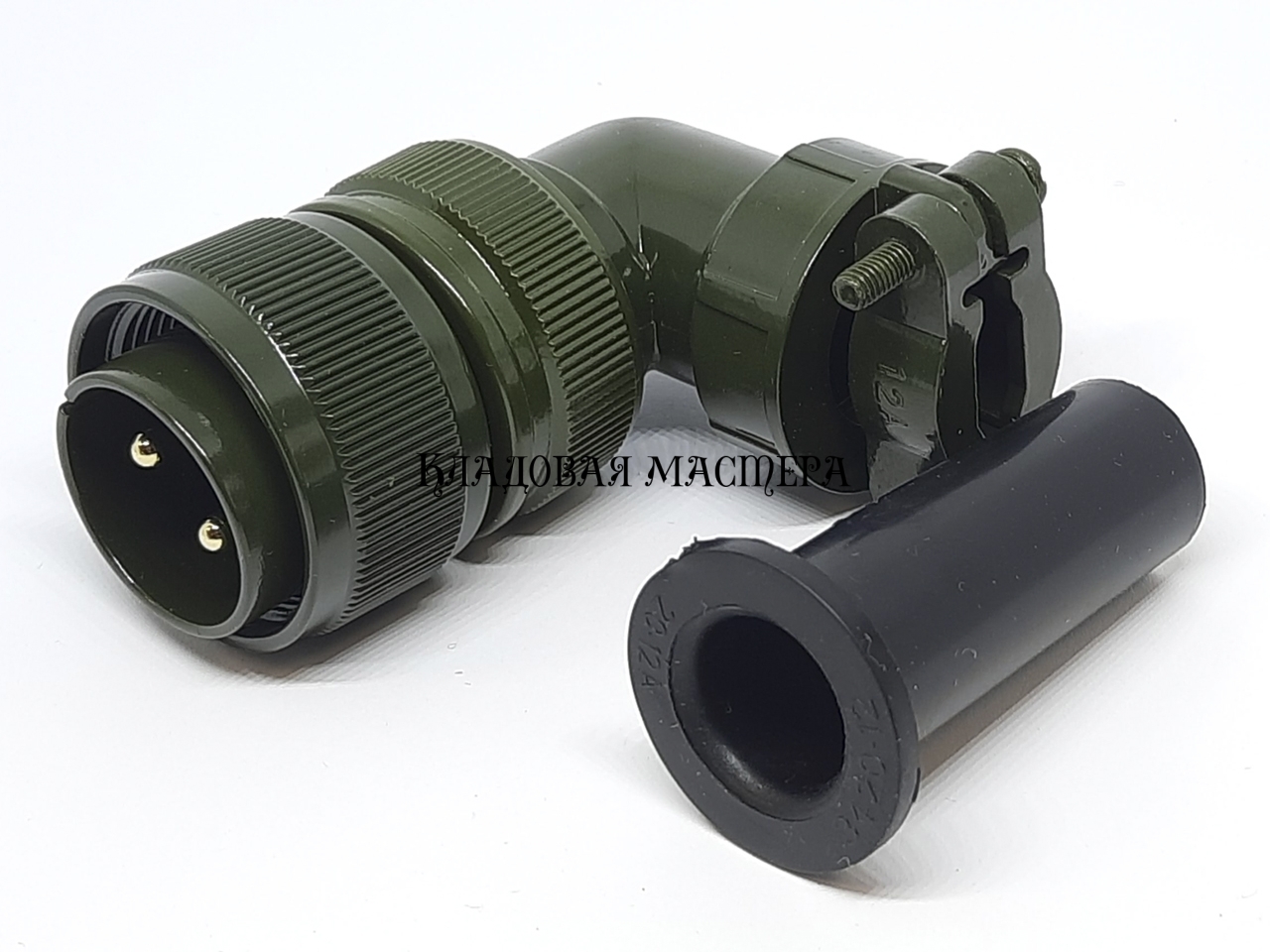

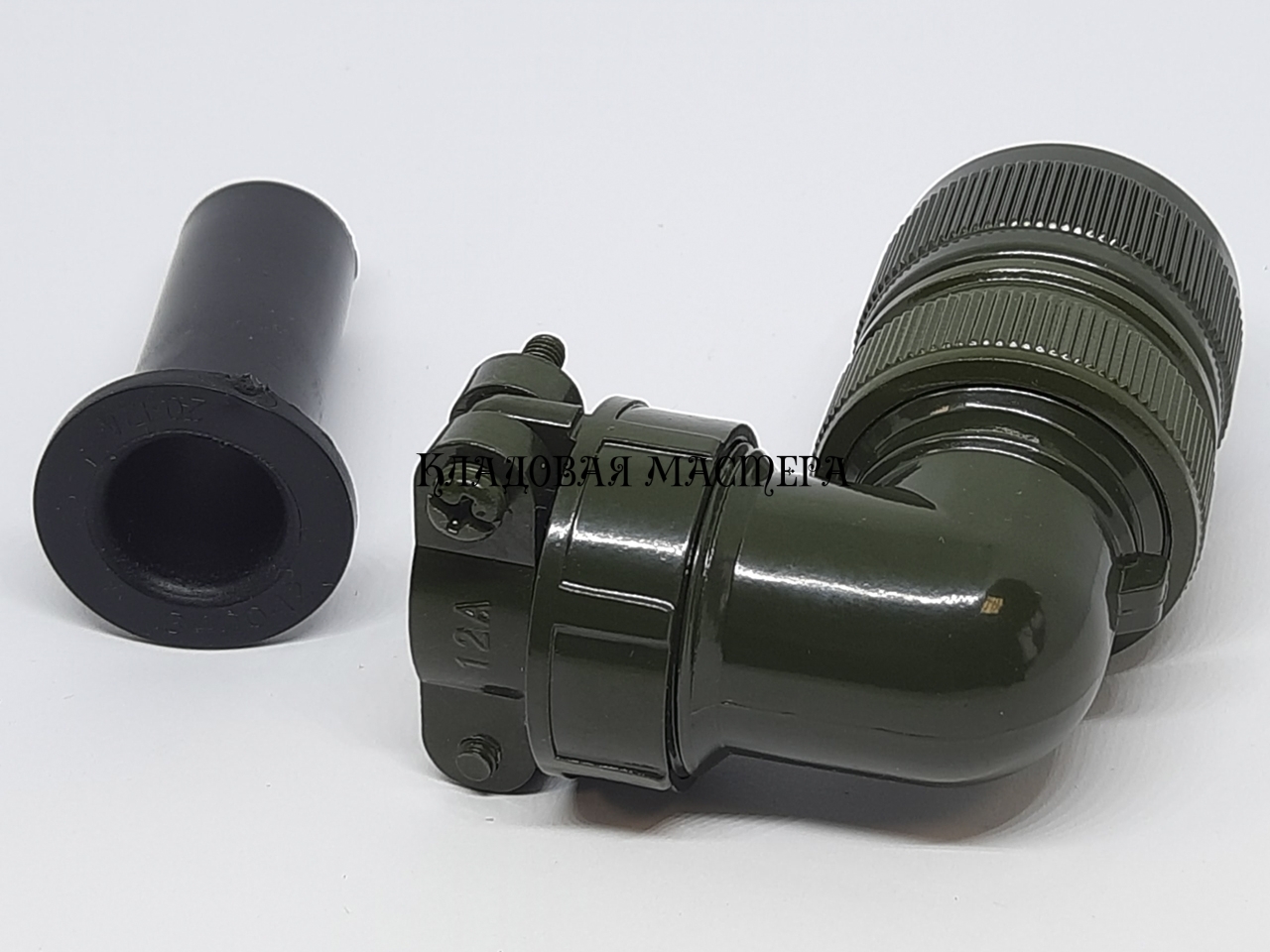

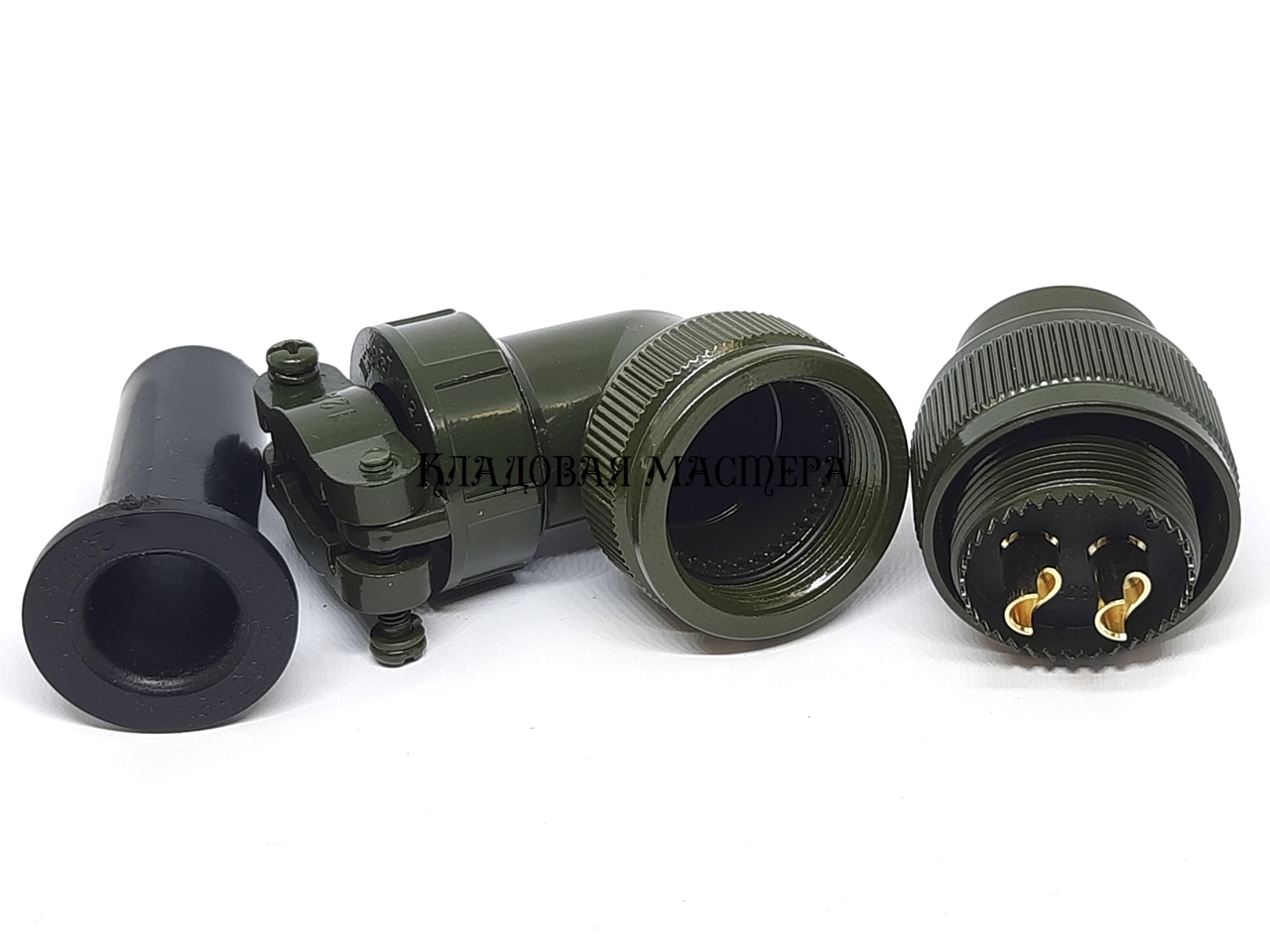

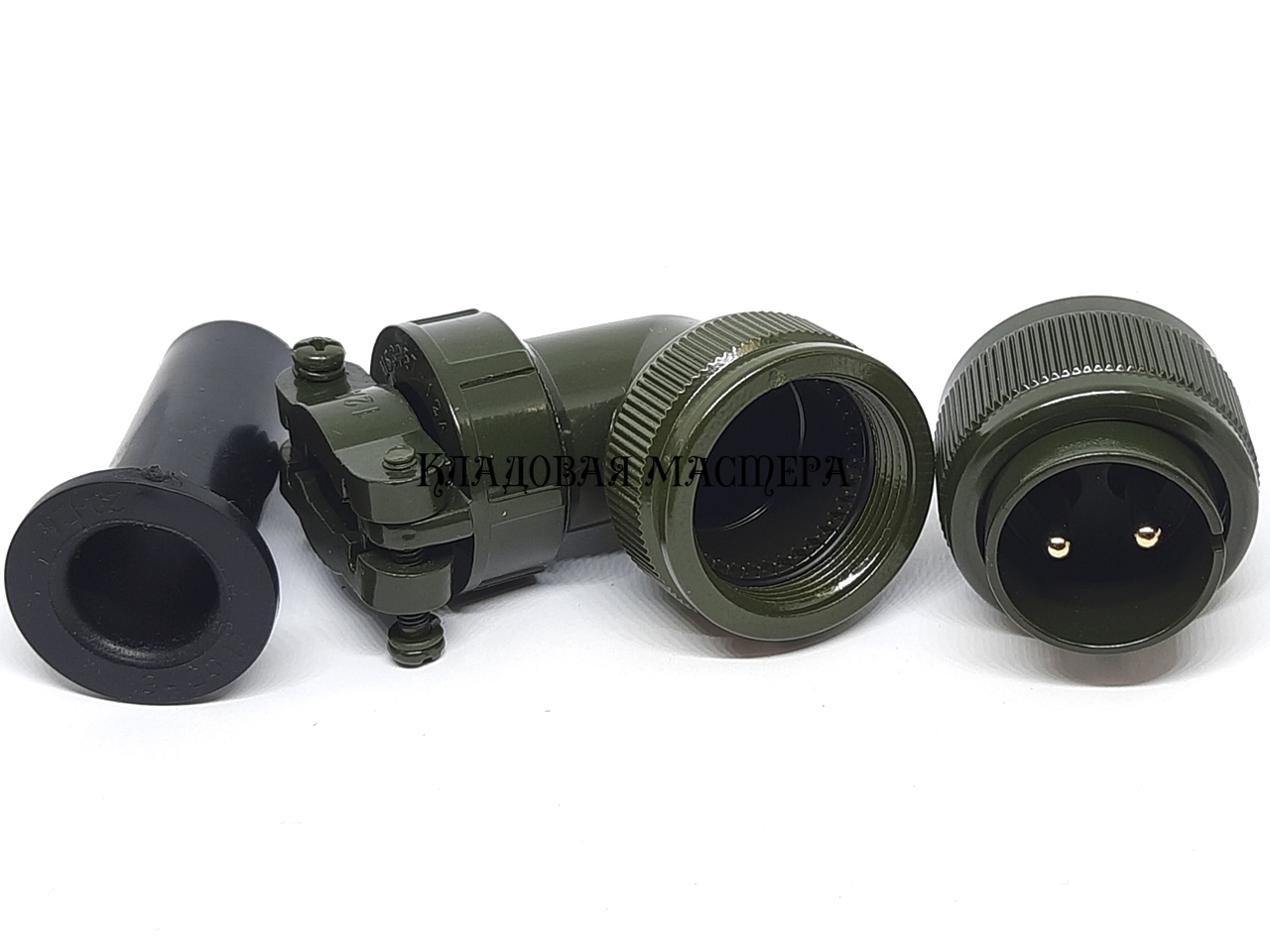

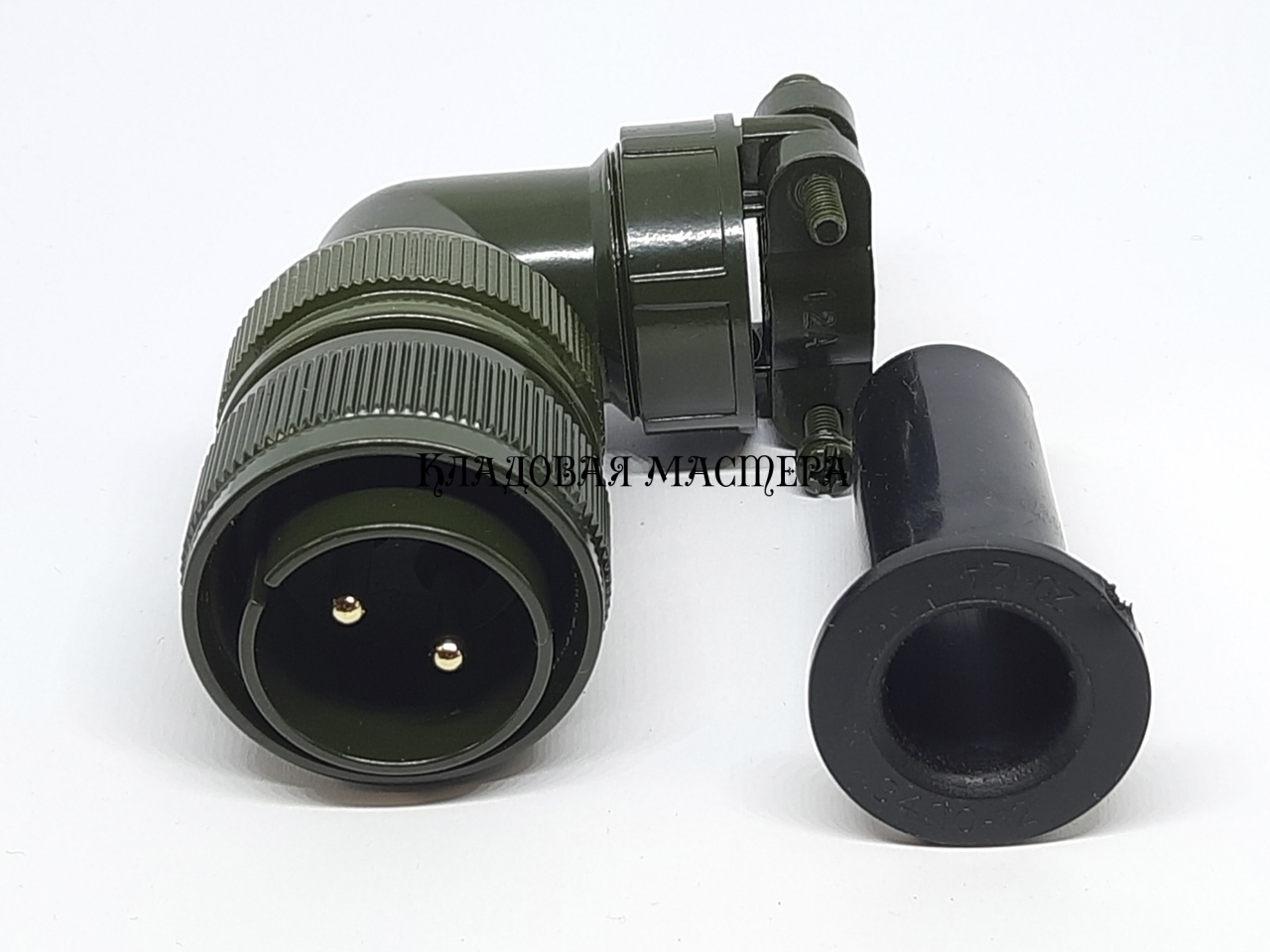

Штекер MS3108A20-23P 2PIN обратный угловой на кабель

Штекер MS3108A20-23P (аналог Amphenol, обратный к штекеру MS3108A20-23S) – это угловой (90°) кабельный разъем на 2 контакта военного стандарта MIL-DTL-5015 , предназначенный для электрического соединения в условиях повышенных механических, климатических и вибрационных нагрузок. Благодаря угловому исполнению разъем эффективно используется в ограниченном монтажном пространстве и уменьшает нагрузку на кабель в месте подключения.

Корпус изготовлен из алюминиевого сплава с антикоррозионным покрытием, что обеспечивает длительный срок службы даже в сложных эксплуатационных условиях. Разъем оснащен резьбовым соединением с накидной гайкой, гарантирующим надежную фиксацию и стабильный электрический контакт. Упругий изолятор и система уплотнения повышают устойчивость к влаге, пыли и температурным перепадам.

Конфигурация контактов 20-23 предполагает определенное расположение контактов в соответствии со стандартом, обеспечивающим совместимость с другими разъемами серии MS. Контакты выполнены из качественного сплава с покрытием, устойчивым к окислению, что минимизирует переходное сопротивление и потерю сигнала.

Используется вместе с панельным гнездом MS3102A20-23S

Технические характеристики MS3108A20-23P:

• Тип разъема: штекер
• Серия: MS3108
• Стандарт: MIL-DTL-5015
• Выполнение: угловое, 90°
• Монтаж: на кабель
• Класс: A
• Тип изолятора: упругий, с уплотнением
• Конфигурация контактов: 20-23
• Количество контактов: 2
• Диаметр контактов: 2.4 мм
• Нарпуга: до 1250В
• Сила тока: 60А
• Тип фиксации: резьбовая накидная гайка
• Материал корпуса: алюминиевый сплав с антикоррозионным покрытием
• Рабочий диапазон температур: от –55 °C до +125 °C
• Устойчивость: к вибрациям, ударам, пыли и влаге

Сфера применения:

Используется в военной и авиационной технике, системах связи, радиоэлектронном оборудовании, промышленной автоматизации, транспортных и энергетических установках. Оптимально подходит для кабельных соединений, где требуется повышенная надежность, компактность и соответствие военным стандартам.
