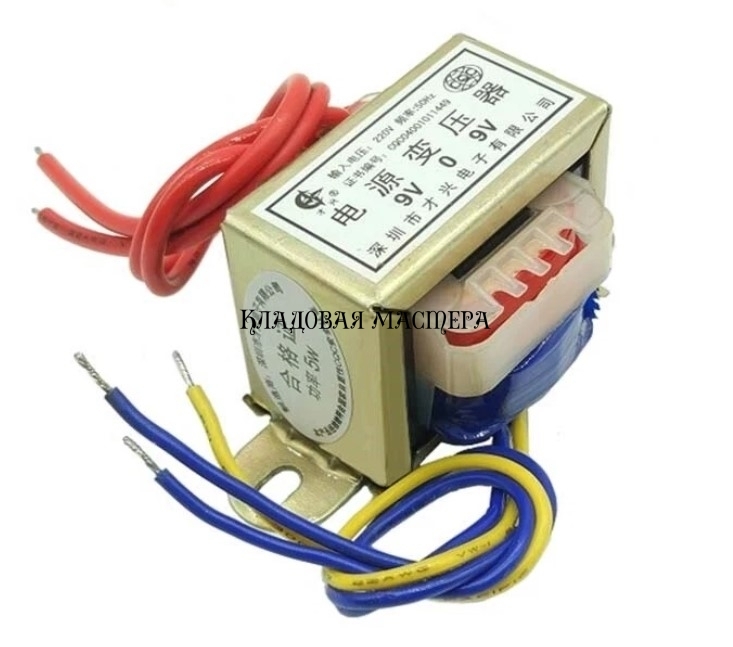

Трансформатор EI41 220В 9Вx2 5Вт

Трансформатор EI41 220В/9Вx2 5Вт на 5 контактов – это понижающий силовой трансформатор с двумя вторичными обмотками по 9В каждая, обеспечивающая удвоенное напряжение при последовательном соединении или большую силу тока при параллельном. Предназначен для преобразования сетевого напряжения переменного тока 220В в низковольтное безопасное напряжение 9В(18В). Применяется в бытовой электронике, системах питания и электротехнических устройствах.

Данный трансформатор построен на классическом магнитопроводе с медной обмоткой, подходит для питания маломощных схем, освещения и управляющей электроники.

Конструкция и принцип работы

Трансформатор работает по принципу электромагнитной индукции. Первичная обмотка подключается к сети 220В переменного тока, создавая переменное магнитное поле в сердечнике. Это поле индуцирует напряжение во вторичной обмотке, имеющее меньшее количество витков и формирующее выходное напряжение 9Вx2(18В).

Металлический магнитопровод обеспечивает эффективную передачу энергии и устойчивость характеристик, а изоляция обмоток гарантирует безопасную эксплуатацию.

Технические характеристики

• Тип: понижающий трансформатор
• Входное напряжение: 220В AC, 50 Гц
• Выходное напряжение: 9Вx2(18В) AC
• Мощность: 5 Вт (5VA)
• Тип сердечника: EI41(слойный)
• Количество контактов: 5 (5PIN)
• Тип монтажа: через отверстия / встроенный
• Материал обмотки: медь

Где используется

1. Блоки питания для электроники
2. Питание микроконтроллеров и схем управления
3. Аудиоаппаратура и усилители
4. Осветительные системы низкого напряжения
5. Бытовая техника
6. Сигнализация и системы безопасности
7. Лабораторные и обучающие проекты
8. DIY-устройства
