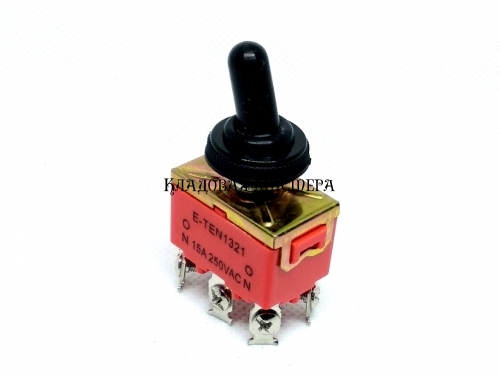

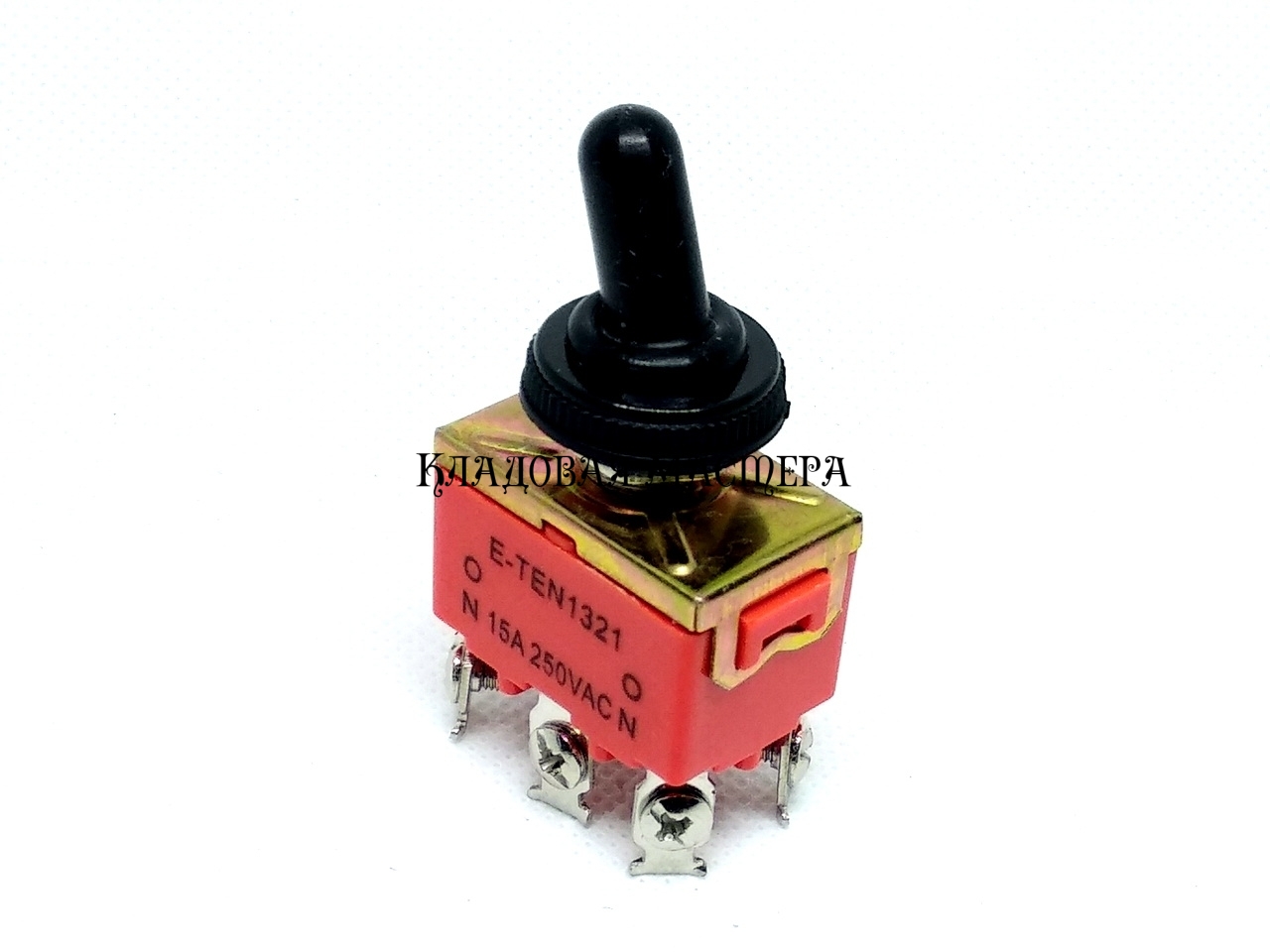

Тумблер E-TEN1321 с герметичной защитой, 6pin на 2 положения

Герметичный тумблер представляет собой перекидной переключатель E-TEN1321 с защитным резиновым колпачном предотвращающим попадание влаги внутрь изделия во время дождя, мокрого снега, мытья машин и оборудования. Защитный колпачок выполнен из мягкой резины, с металлической гайкой М12. Данный тумблер имеет шесть контактов и два положения, двухполюсный два направления, коммутируют цепи питания и управления до 250V/15A. Контактная группа тумблера выполняет функции включения, отключения питания или сигналов. Тип механизма переключения тумблера ET1321 – рычажно-пружинный привод, с фиксацией рычага. Тумблеры крепятся в отверстие Ø12 мм на панели с фиксации с помощью шайбы и герметичного колпачка. Выводы с винтовым зажимом провода. Защитный колпачок надевается на рычаг тумблера и накручивается на резьбу вплотную к корпусу. Тумблер E-TEN1321 может быть применен сельскохозяйственной техника, автомобилях, киосках, на рынках и везде где есть вероятность попадания влаги.

<p><a href="https://klmaster.com/tumblery-ip68/">Другие варианты тумблеров с водозащитными колпачками на нашем сайте</a></p>

Основные характеристики тумблера E-TEN1321 с герметичной защитой:

Серия тумблера	1321
Функциональное назначение	переключатель герметичный
Алгоритм работы	on-on
Количество выводов	6
Количество контактных групп	2
Коммутация	два полюса, два направления
Типоконструкция	двухполюсный
Наличие фиксации	есть
Монтаж выводов	винтовой зажим
Метод монтажа	крепление на панель
Степень защиты	IP65 (с наружной стороны)
Рабочее напряжение, В	до 250
Рабочий ток,А	до 15
Диэлектрическая прочность	> 1500VAC, 1 минута
Рабочая температура	-25 °C ~ + 85 °C
Электрическая жизнь	> 10 000 циклов
Контакты	DPDT 6
Посадочный диаметр	Ø12 мм
Материалы	пластмасса, металл
Схема коммутации

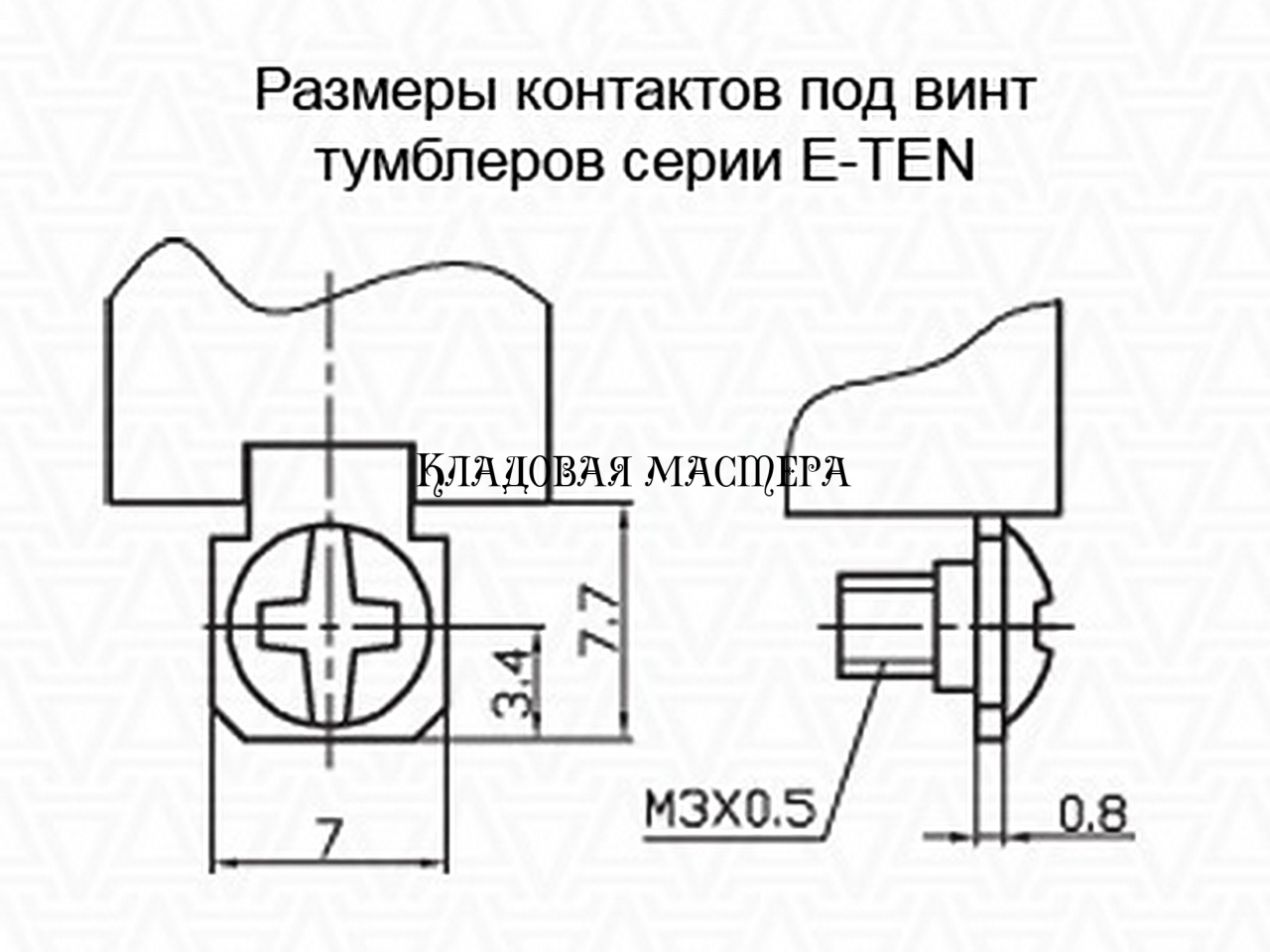

Чертеж тумблера E-TEN1321:
