Разъем герметичный SP-28, 4 контакта, IP68 с квадратным фланцем комплект.

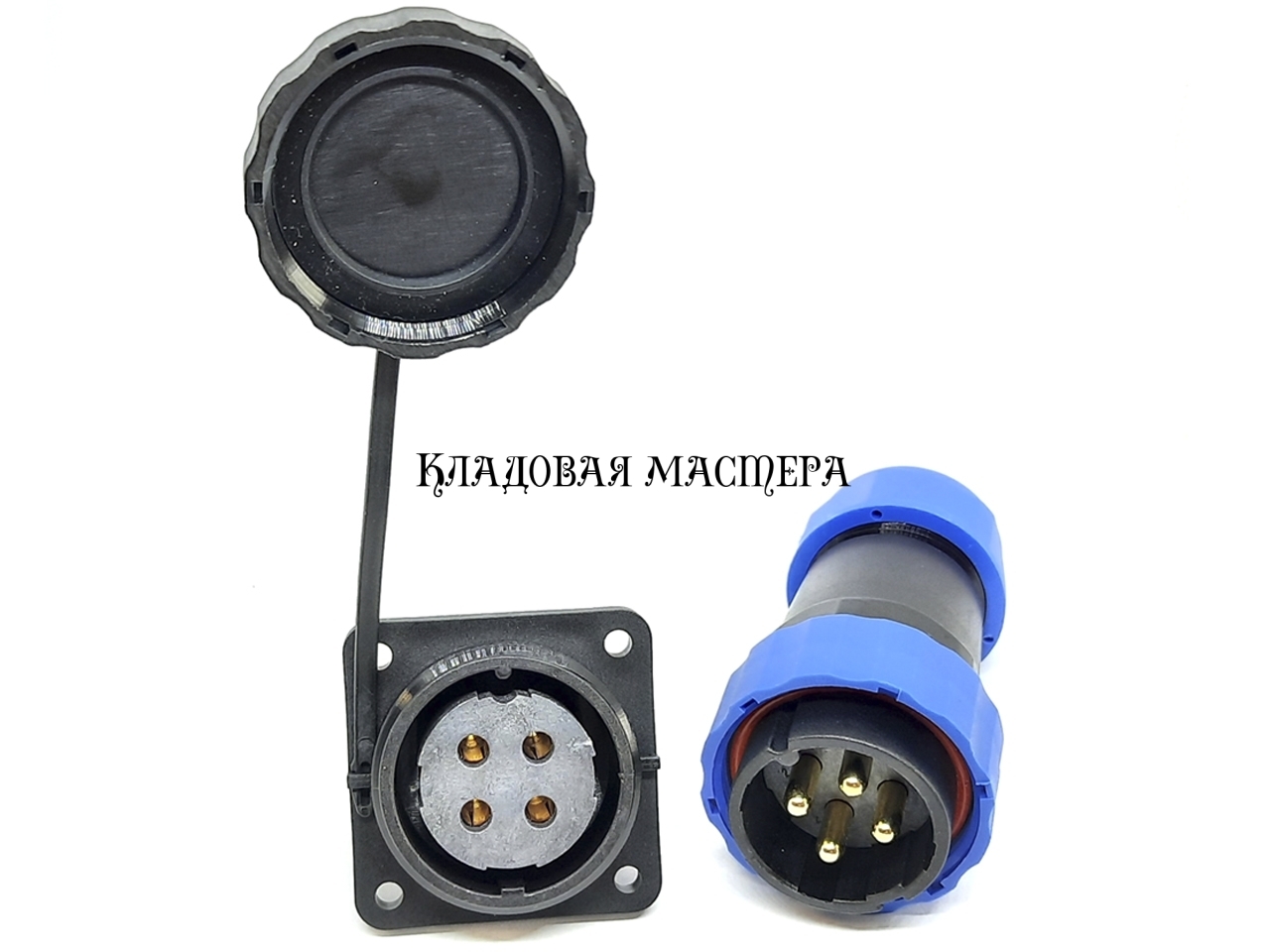

Разъем водонепроницаемый быстрого соединения IP68, SP28, 4 Pin, комплект состоит из монтажного гнезда с квадратным фланцем и штекера кабельного. На гнезде есть крышка, которая закрывает его при отсутствии штекера. Штекер с гнездом крепится с помощью гайки. Монтажный размер гнезда – 28.5 мм. Имеются уплотнительные резиновые прокладки, защищающие соединение от попадания пыли, влаги. Контакты в разъеме под пайку.

Параметры разъема SP28 4 pin

• Материал корпуса – термопластичный PA66
• Количество контактов – 4
• Изолятор – термопластичный PPS высокая термостойкость
• Материал контакта – бронза с позолотой
• Уплотнительное кольцо - силикагель.
• Тип корпуса – монтажное гнездо с квадратным фланцем + штекер кабельный
• Подключение: - резьбовое соединение
• Рабочая температура – 25 градусов C ~ 110 градусов C
• Уплотнение: - в соответствии с IP68
• Применимый диаметр проволоки: - 12~15 мм
• Механическая жизнь - более 500 разъединений/соединений

Разъем состоит из двух частей:

• Часть 1 предназначена для установки на корпус оборудования, имеет квадратный фланец, уплотнительные прокладки и защитную крышку.
• Часть 2 предназначена для монтажа на провод. Разъем плотно обжимает провод через уплотнительные кольца и защищает контакты и соединения от попадания влаги. Такие разъемы широко используются в подводном и надводном оборудовании водных судов, автотранспорте, а также для различного оборудования, работающего под водой, в условиях высокой влажности или химически активной среде.

Характеристики разъемов серии SP-28

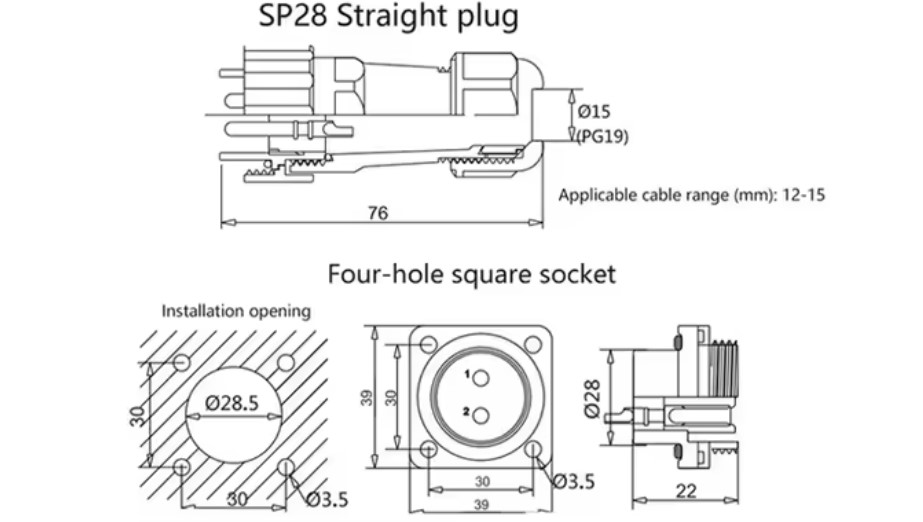

Чертеж разъема SP-28
