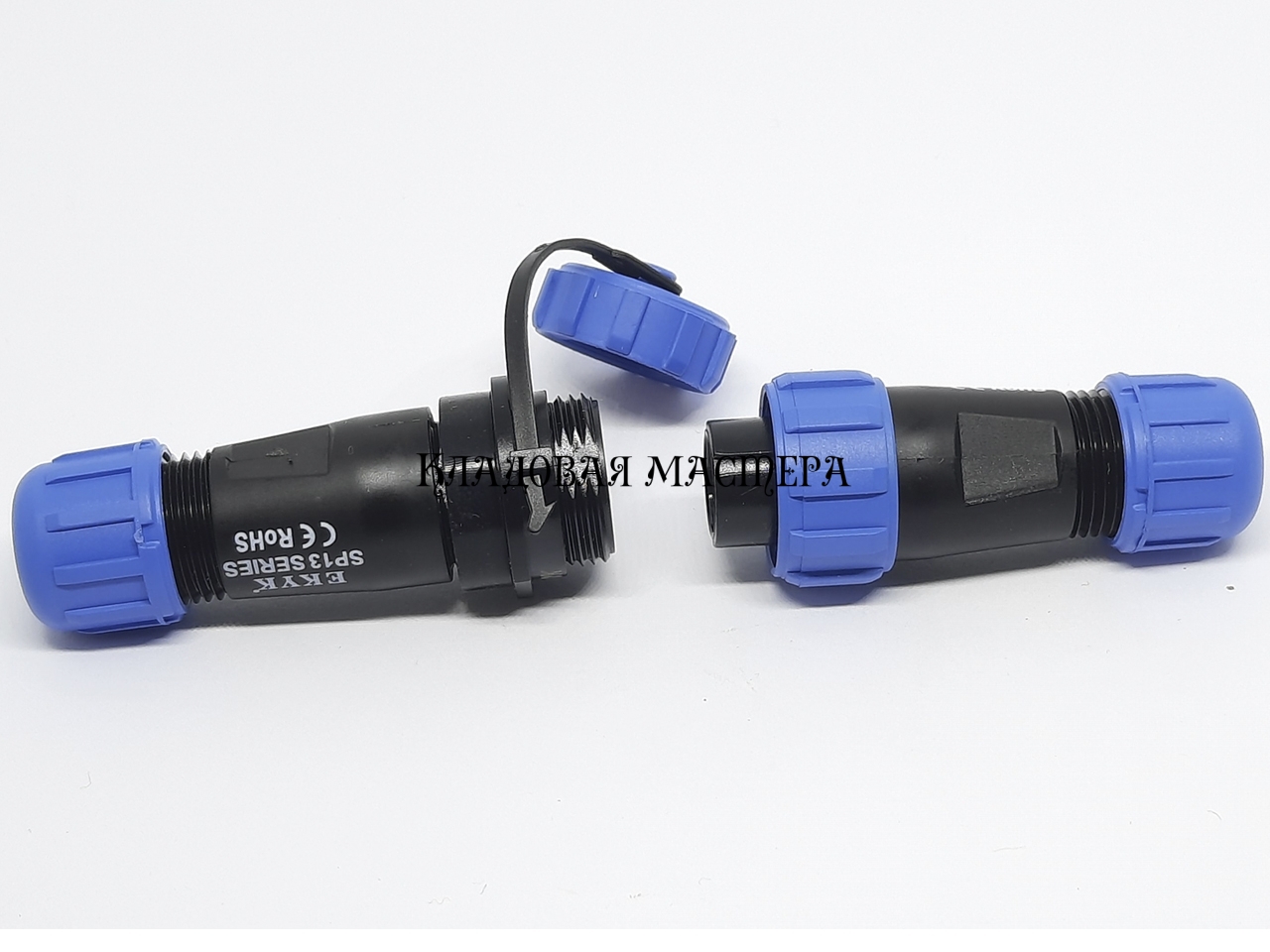

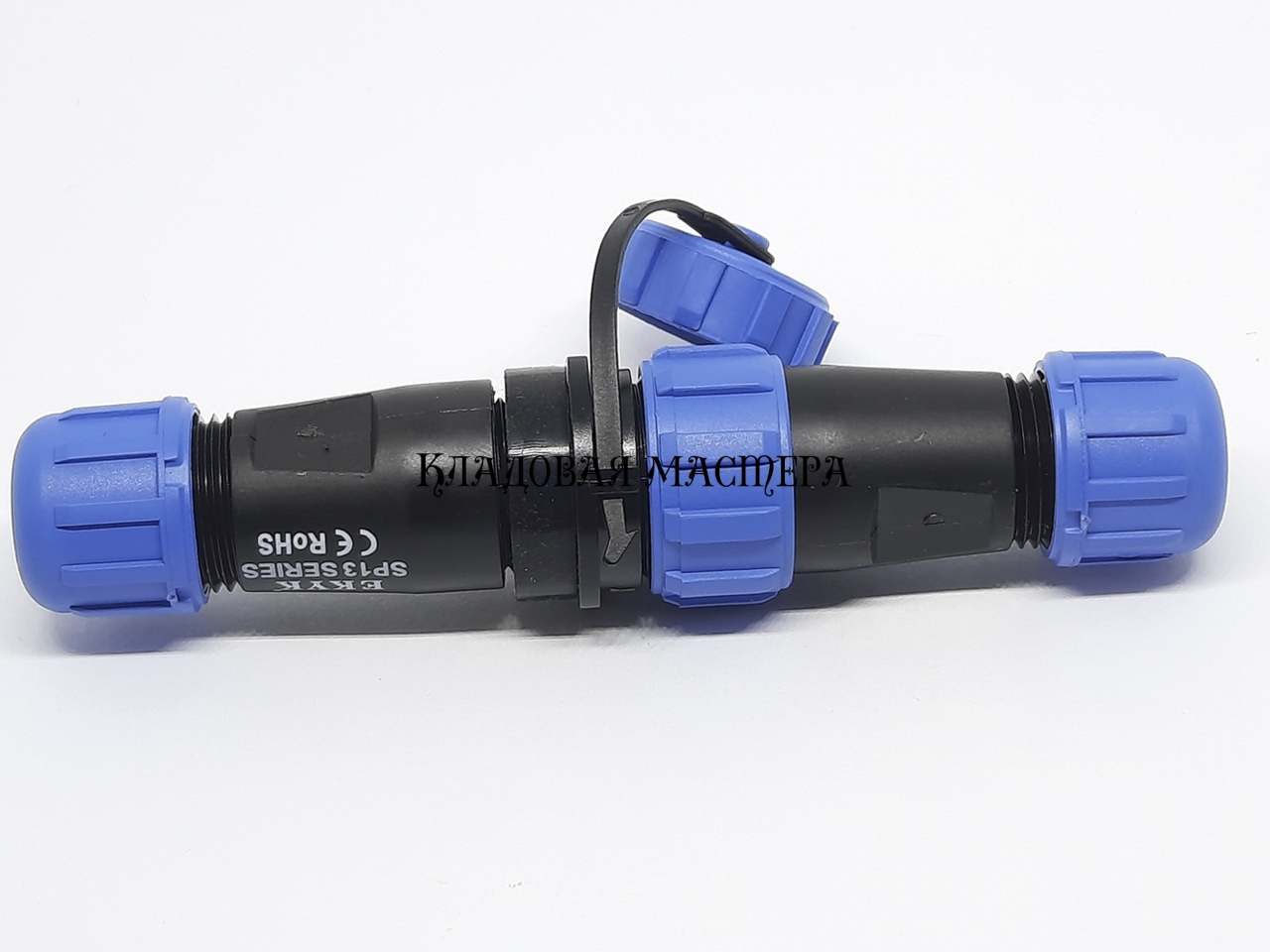

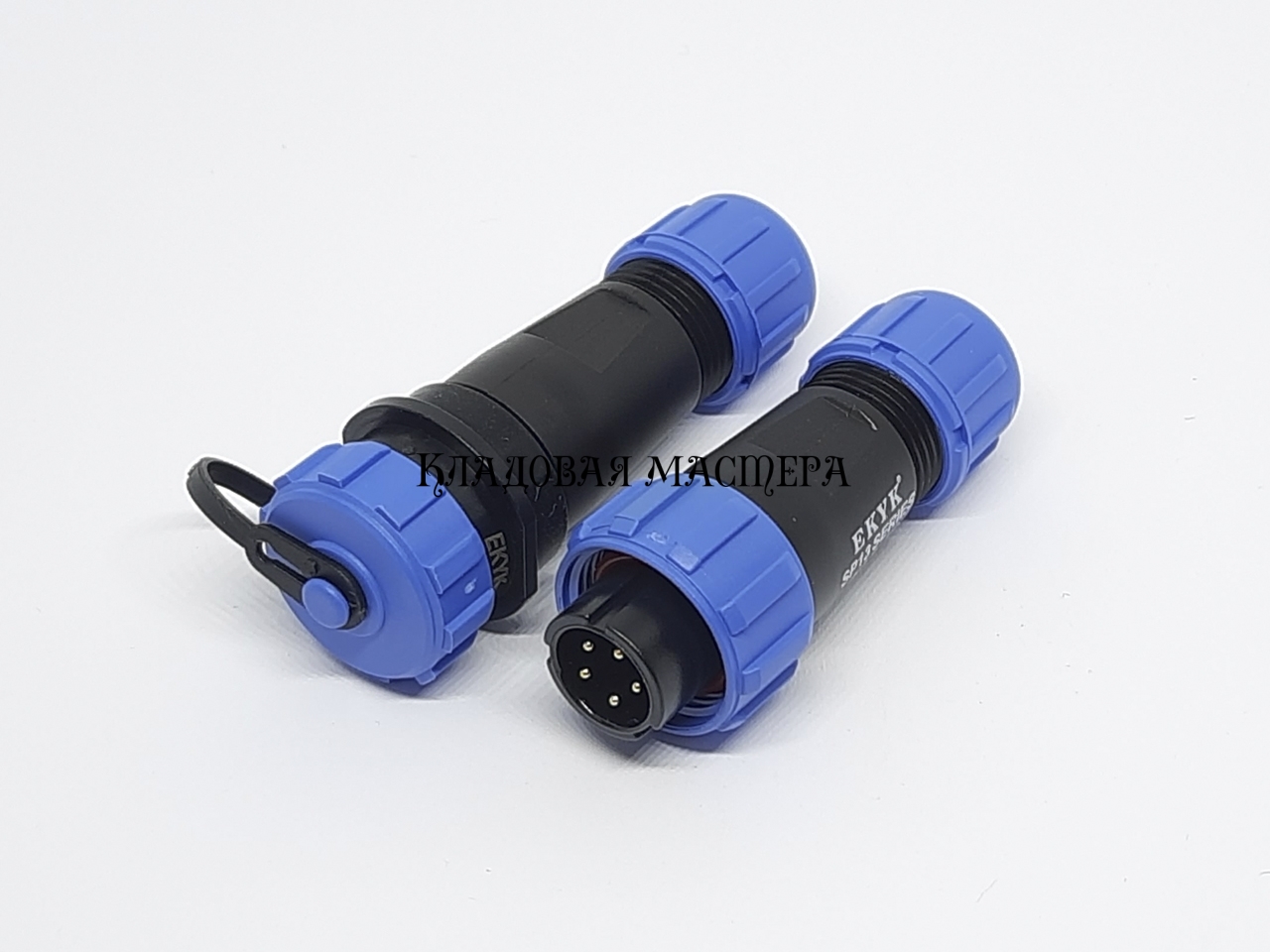

Разъем герметичный EKYK SP13, 5 PIN, IP68 Пара кабель-кабель

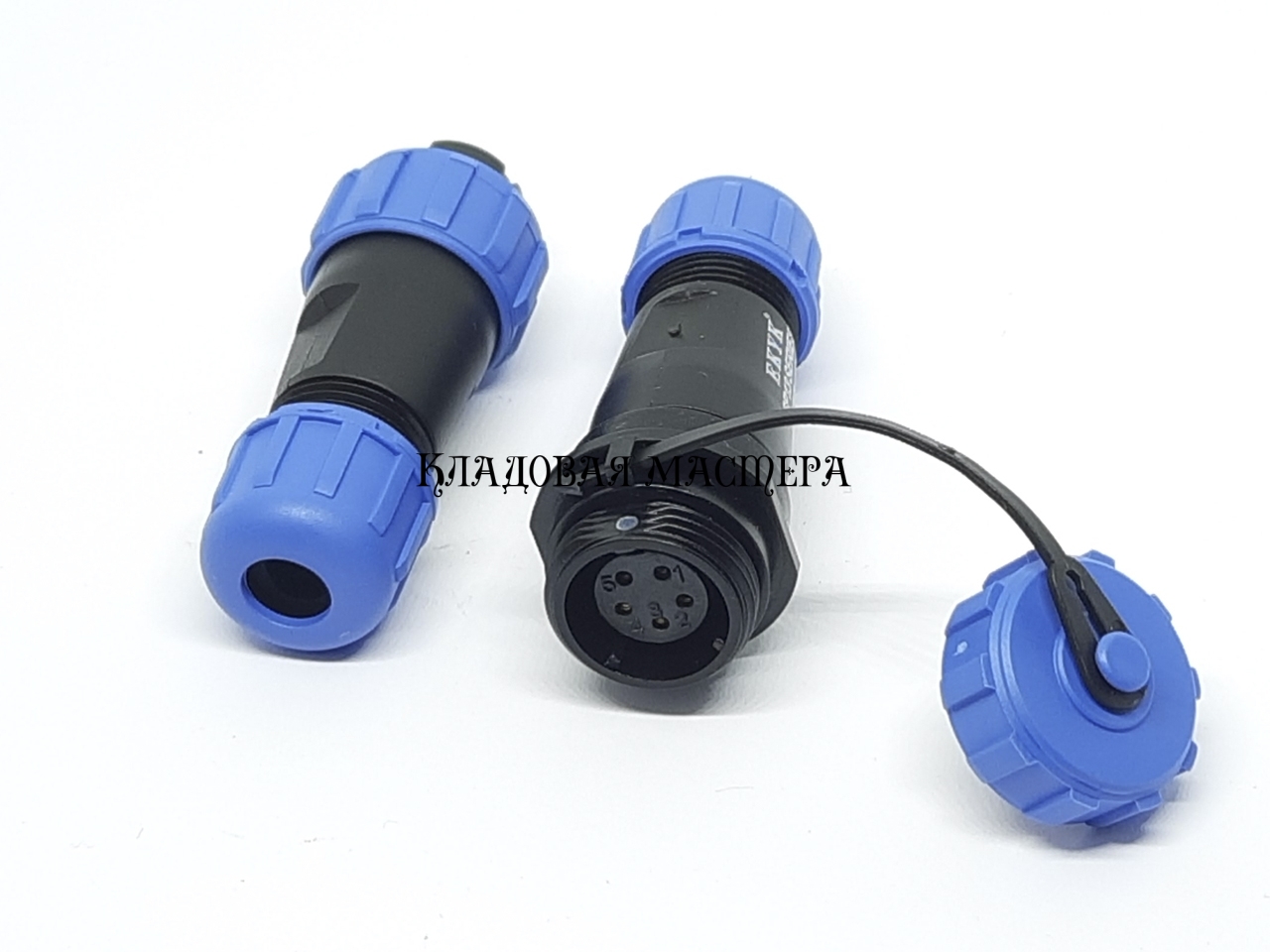

Соединительный разъем водонепроницаемый, пылезащитный, маслостойкий корпус IP68, SP13, 5 pin, комплект (гнездо кабельное + штекер кабельный). На гнезде есть крышка, которая закрывает его при отсутствии штекера. Штекер с гнездом крепится с помощью гайки. Монтажный размер гнезда - 13 мм. Есть уплотнительные резиновые прокладки, которые защищают соединение от попадания пыли, влаги, воды и других жидкостей..
Контакты в разъеме под пайку. Предназначен для состыковки двух кабелей максимум по семь жил каждый.
Параметры разъема SP13, IP68, 5 pin
- Материал корпуса - термопластичный PA66
- Номинальное напряжение - 180Вольт
- Номинальная сила тока - 5 А
- Класс огнестойкости UL94-V0
- Количество контактов - 5
- Изолятор - термопластичный PPS высокая термостойкость
- Материал контакта - бронза с позолотой
- Уплотнительное кольцо - силикагель
- Тип корпуса - гнездо кабельное + штекер кабельный
- Подключение:- резьбовое соединение
- Рабочая температура - 40 градусов C ~ 110 градусов C
- Уплотнение:- в соответствии с IP68
- Применимый диаметр кабеля: - 4 ~ 6.5 мм
- Механическая жизнь - более 500 разъединений/соединений
- Длина гнезда: 52 мм
- Длина штекера: 52 мм
| Количество контактов | 2 | 3 | 4 | 5 | 6 | 7 | 9 |
| Номинальный ток (А) | 13A | 13A | 5A | 5A | 5A | 5A | 3A |
| Диаметр контакта | Ø1.6x2 | Ø1.6x3 | Ø1x4 | Ø1x5 | Ø1x6 | Ø1x7 | Ø0.7x9 |
| Номинальное напряжение (AC.V) | 250V | 250V | 200V | 180V | 125V | 125V | 125V |
| Тестовое напряжение (AC.V.1min) | 1500V | 1500V | 1500V | 1000V | 1000V | 1000V | 1000V |

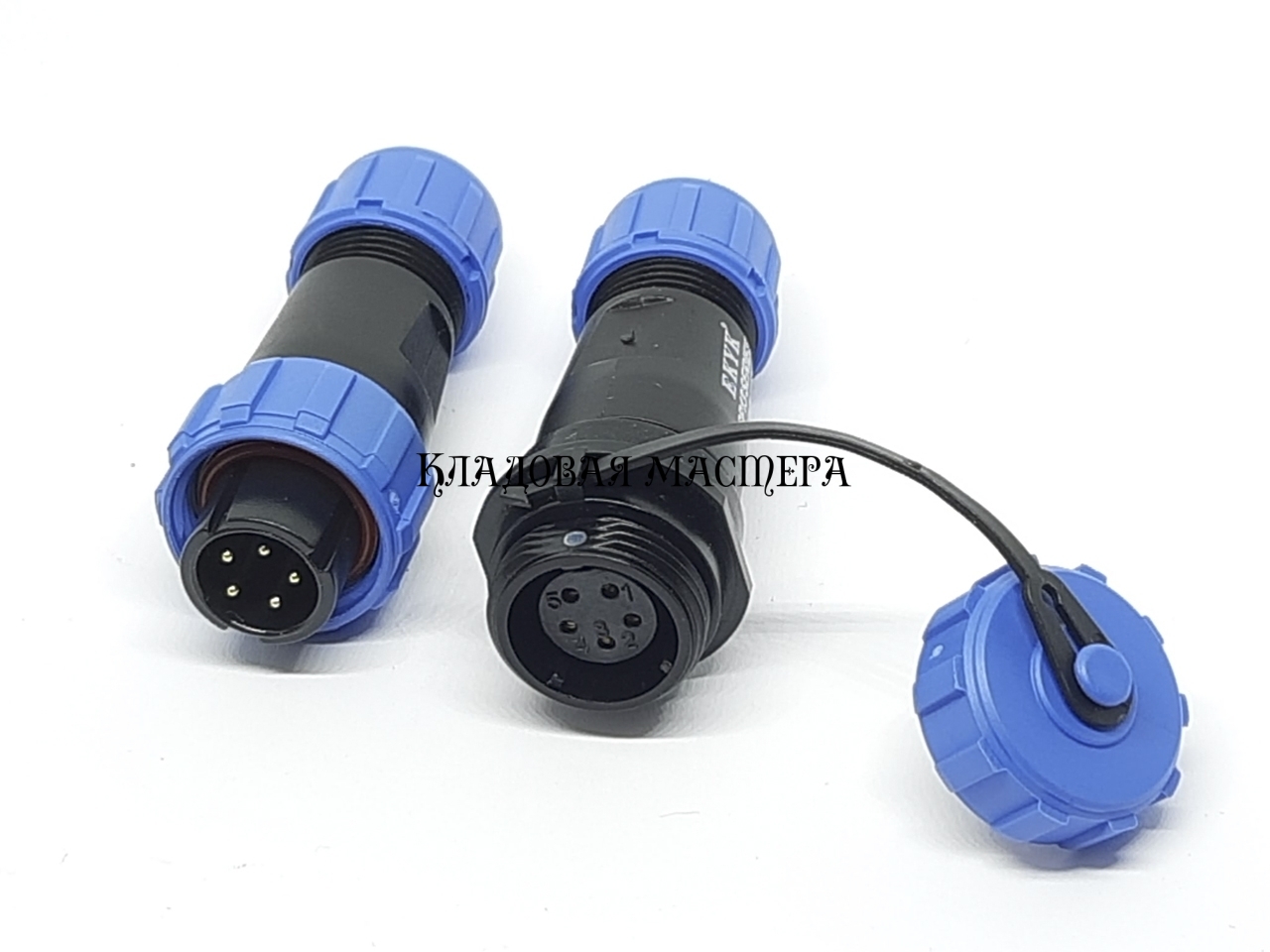

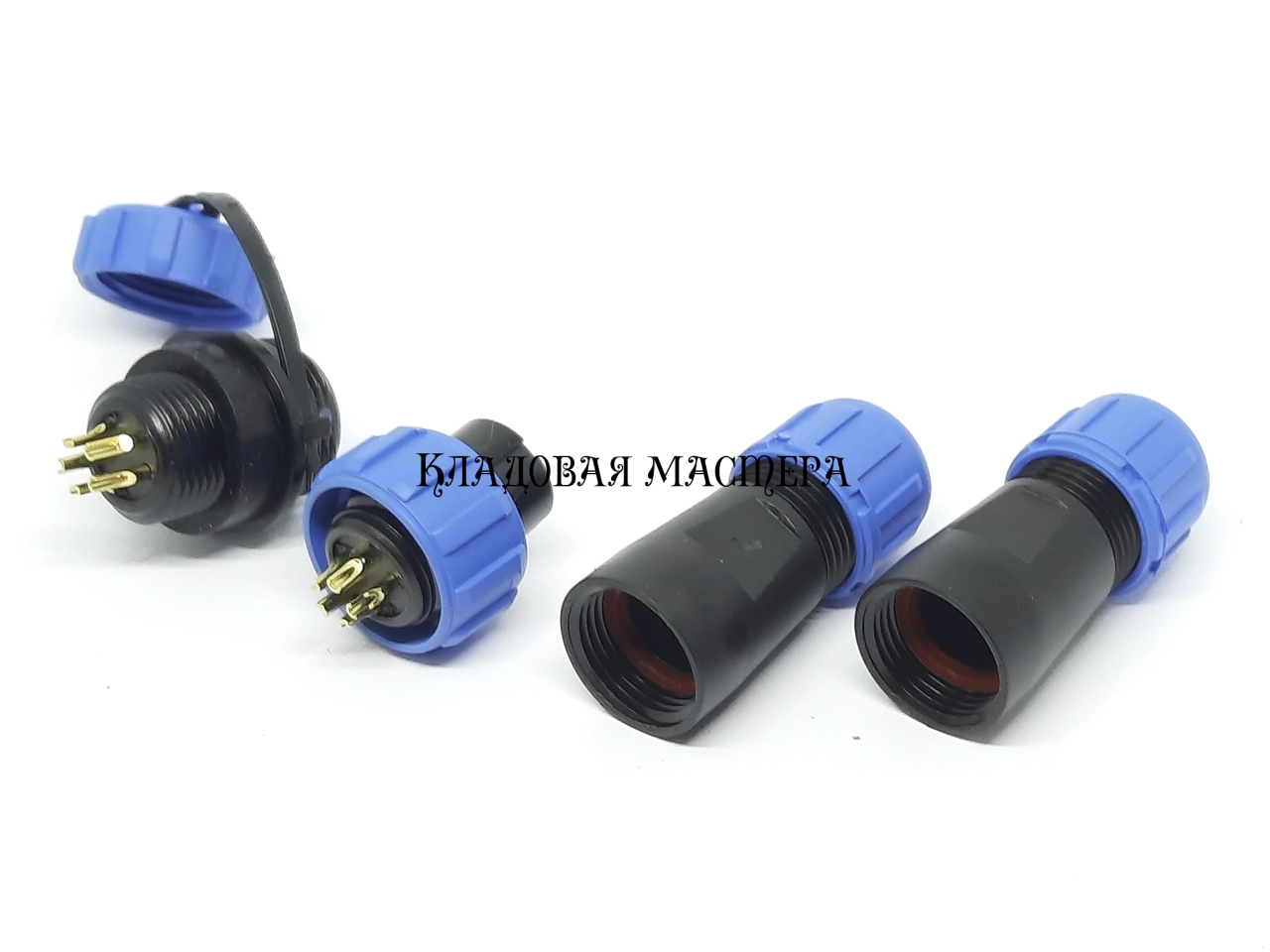

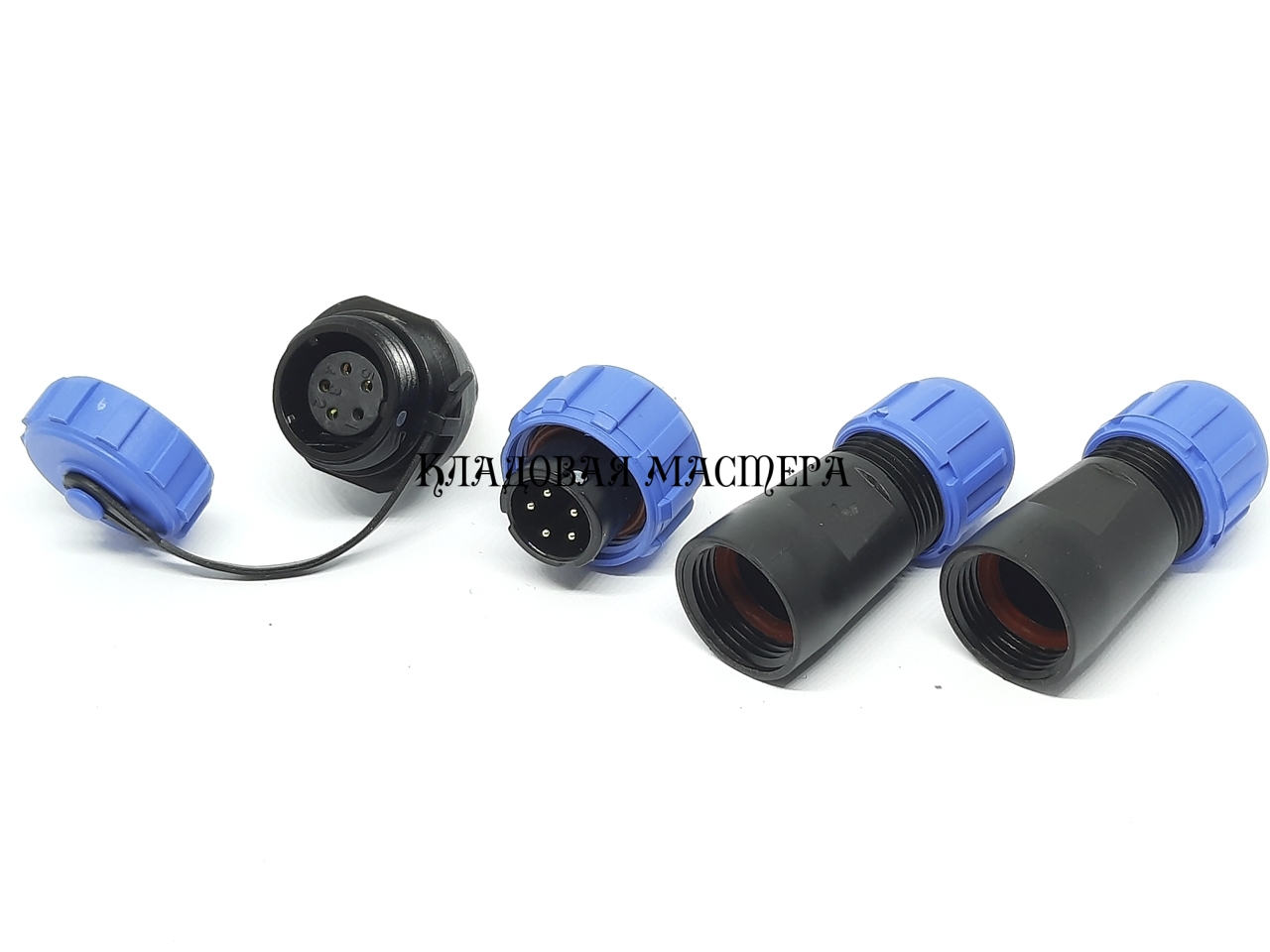

Разъем состоит из двух частей. Обе части и гнездо и штекер предназначены для монтажа на кабель. Разъем плотно обжимает провод через уплотнительные кольца, и защищает контакты и соединение от попадания влаги. Такие разъемы широко используются в подводном и надводном оборудовании водных судов, автотранспорте, а также для различного оборудования, работающего под водой, в условиях высокой влажности, или химически активной среде.
Чертеж разъема SP-13
