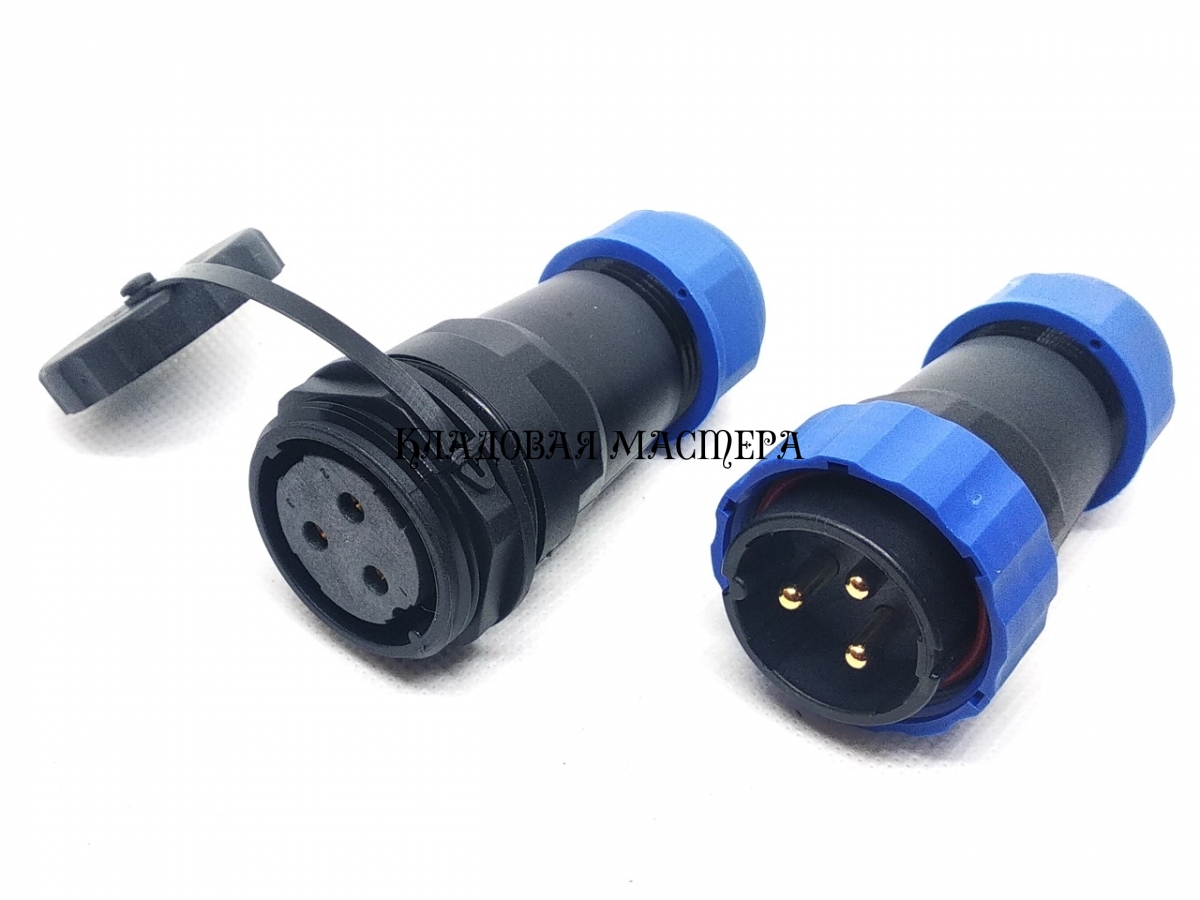

Разъем герметичный SD28, 3 контакта, IP68 Пара кабель-кабель
Соединительный разъем водонепроницаемый, пылезащитный, маслостойкий корпус IP68, SD28, 3 pin, комплект (гнездо кабельное + штекер кабельный). На гнезде есть крышка, которая закрывает его при отсутствии штекера. Штекер с гнездом крепится с помощью гайки. Монтажный размер гнезда - 28 мм. Есть уплотнительные резиновые прокладки, которые защищают соединение от попаданияпыли, влаги. Могут быть применены кабели Ø12-15 мм..
Контакты в разъеме под пайку. Предназначен для состыковки двух кабелей максимум на 3 жилы.
Параметры разъема SD28, IP68, 3 pin
- Материал корпуса - термопластичный PA66
- Номинальное напряжение - 380 Вольт
- Номинальная сила тока - 45 А
- Класс огнестойкости UL94-V0
- Количество контактов - 3
- Изолятор - термопластичный PPS высокая термостойкость
- Материал контакта - бронза с позолотой
- Уплотнительное кольцо - силикагель
- Тип корпуса - гнездо кабельное + штекер кабельный
- Подключение:- резьбовое соединение
- Рабочая температура - 40 градусов C ~ 110 градусов C
- Уплотнение:- в соответствии с IP68
- Применимый диаметр кабеля: - 12 ~ 15 мм
- Механическая жизнь - более 500 разъединений/соединений
- Длина гнезда: 76 мм
- Длина штекера: 76 мм
Разъем состоит из двух частей. Обе части и гнездо и штекер предназначены для монтажа на кабель. Разъем плотно обжимает провод через уплотнительные кольца, и защищает контакты и соединение от попадания влаги. Такие разъемы широко используются в подводном и надводном оборудовании водных судов, наружной рекламе, автотранспорте, а также для различного оборудования, работающего под водой, в условиях высокой влажности, или химически активной среде.
Таблица характеристик разъема SD-28
Чертеж разъема SP-28
- Количество контактов 3 шт
- Типоразмер SP/SD-28 Типоразмер
- Тип соединения Кабельная вилка+кабельная розетка шт
- Диаметр вводимого кабеля Под кабель Ø12-15 мм мм
- Производитель Китай
