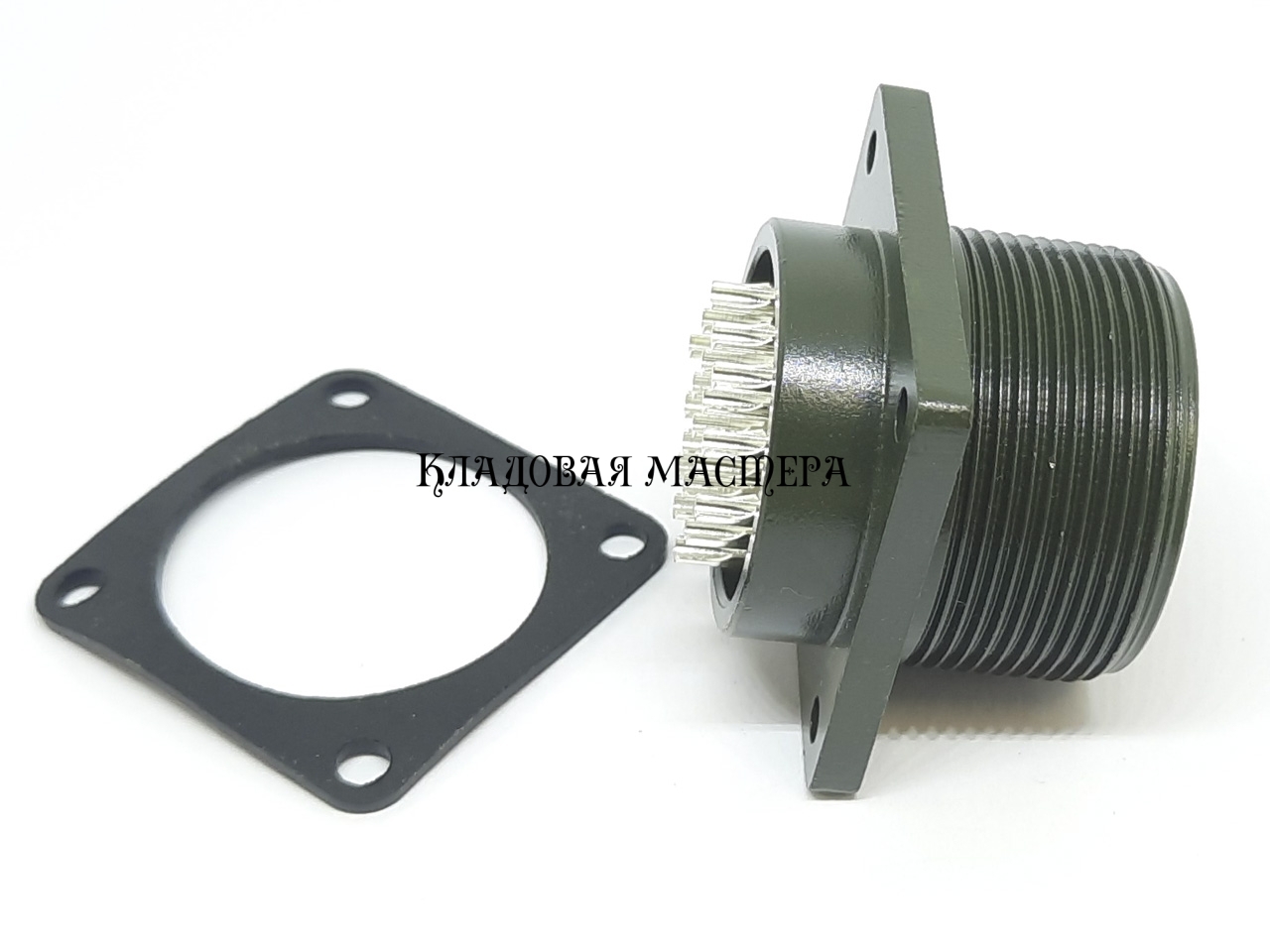

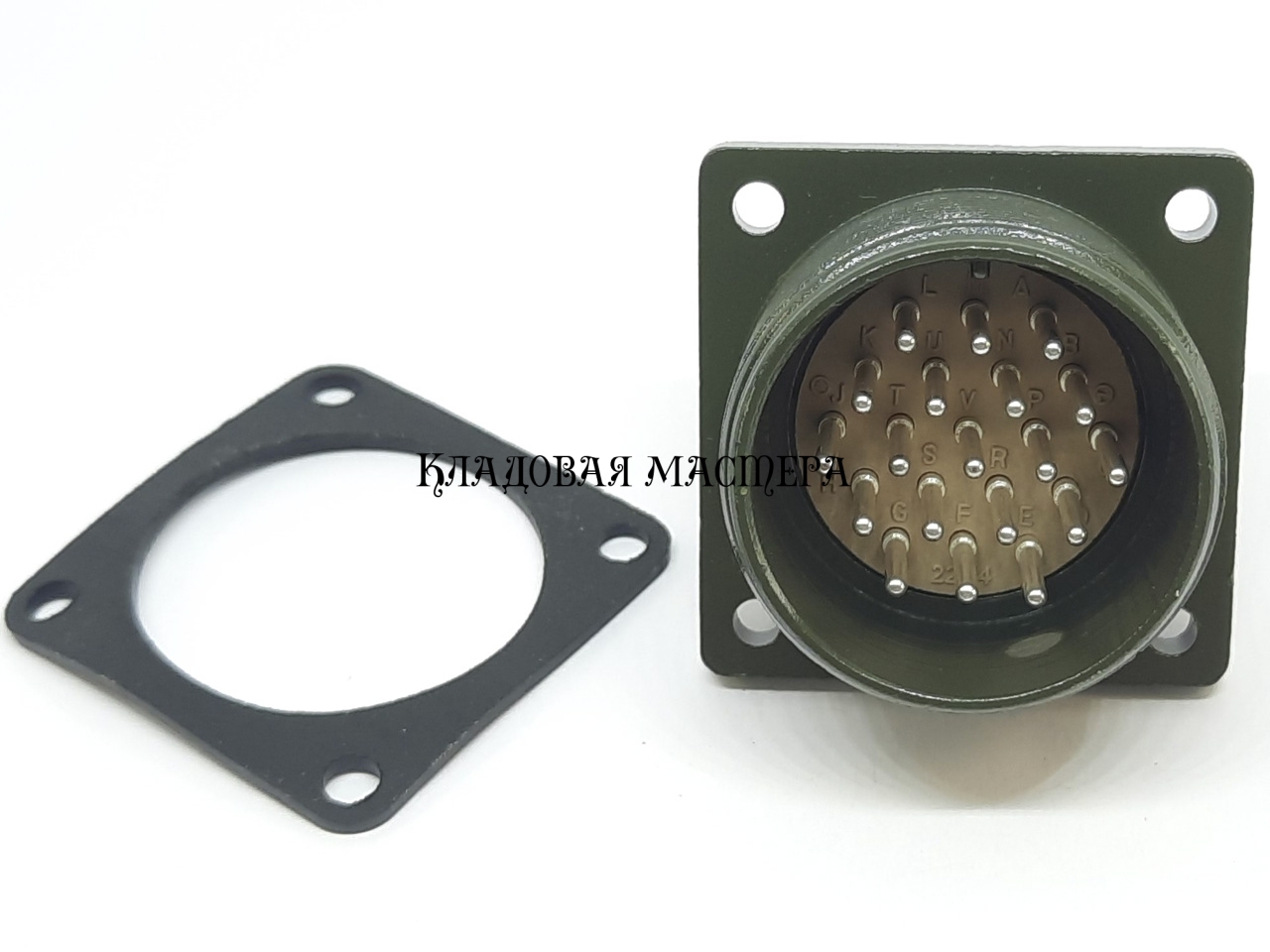

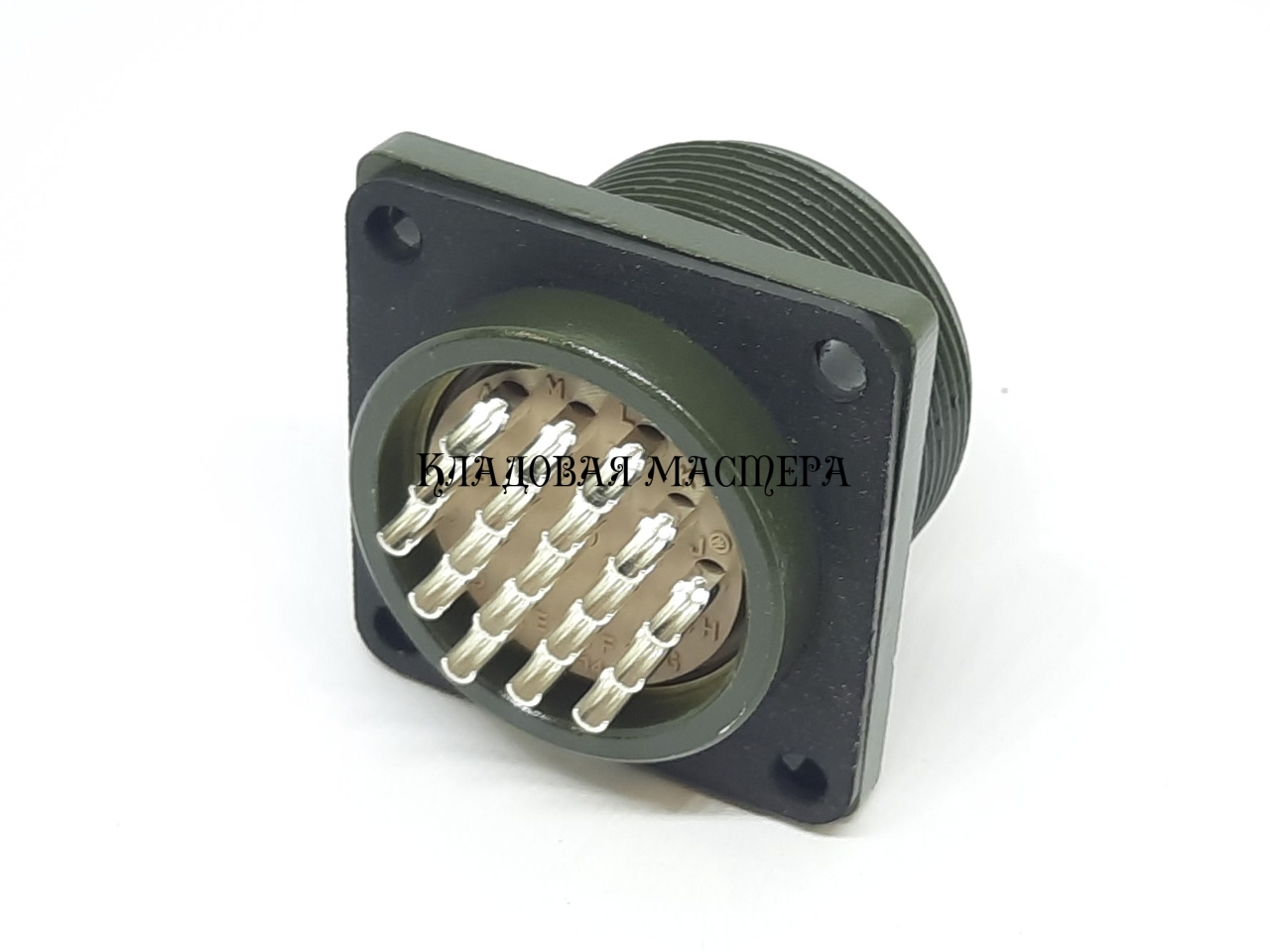

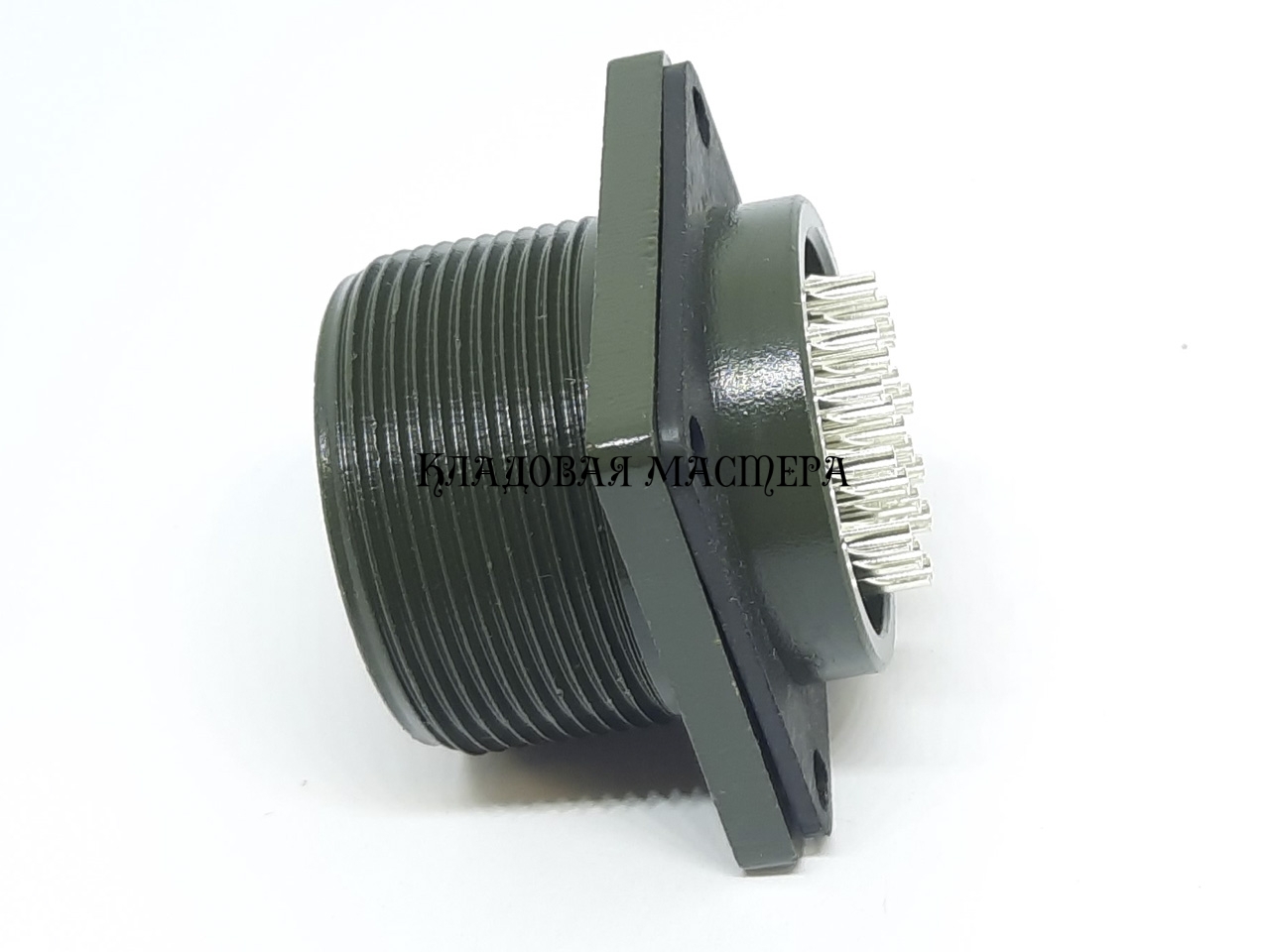

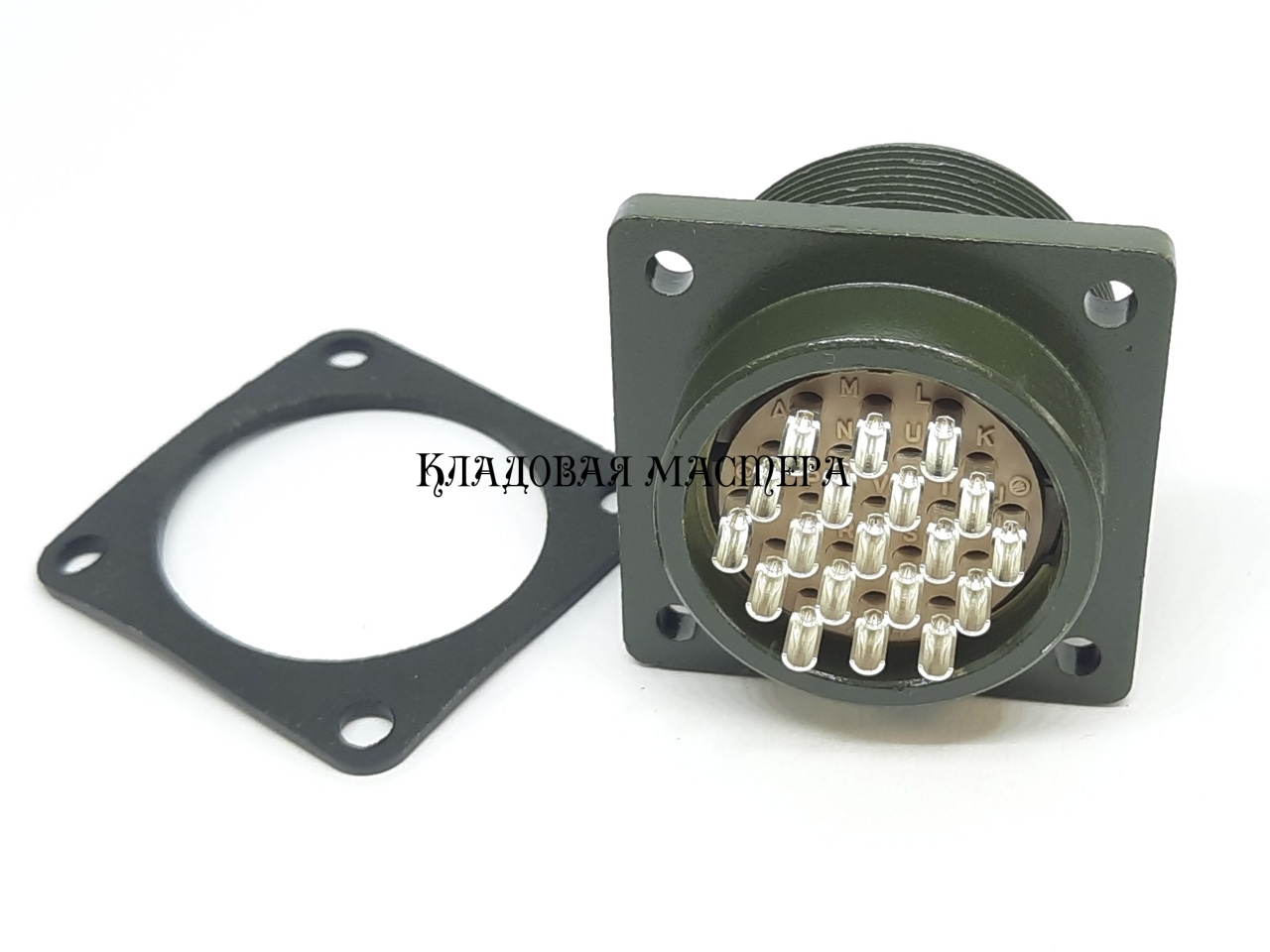

Гнездо MS3102A22-14P 19PIN на панель

Гнездо MS3102A22-14P (аналог Amphenol) – это панельный разъем с квадратным фланцем на 19 контактов военного стандарта MIL-DTL-5015 , предназначенный для электрического соединения в условиях повышенных механических, климатических и вибрационных нагрузок. Монтируется на корпус устройства.

Корпус изготовлен из алюминиевого сплава с антикоррозионным покрытием, что обеспечивает длительный срок службы даже в сложных эксплуатационных условиях. Разъем оснащен резьбовым соединением, гарантирующим надежную фиксацию и стабильный электрический контакт. Упругий изолятор и система уплотнения повышают устойчивость к влаге, пыли и температурным перепадам.

Конфигурация контактов 22-14 предполагает определенное расположение контактов в соответствии со стандартом, обеспечивающим совместимость с другими разъемами серии MS. Контакты выполнены из качественного сплава с покрытием, устойчивым к окислению, что минимизирует переходное сопротивление и потерю сигнала.

Используется вместе с кабельным штекером MS3106A22-14S или MS3108A22-14S

Технические характеристики MS3102A22-14P:

• Тип разъема: гнездо
• Серия: MS3102
• Стандарт: MIL-DTL-5015
• Выполнение: прямое
• Монтаж: на панель
• Класс: A
• Тип изолятора: упругий, с уплотнением
• Конфигурация контактов: 22-14
• Количество контактов: 19
• Диаметр контактов: 1.6 мм
• Нарпуга: до 250В
• Сила тока: 20А
• Тип фиксации: резьбовоя
• Материал корпуса: алюминиевый сплав с антикоррозионным покрытием
• Рабочий диапазон температур: от –55 °C до +125 °C
• Устойчивость: к вибрациям, ударам, пыли и влаге

Сфера применения:

Используется в военной и авиационной технике, системах связи, радиоэлектронном оборудовании, промышленной автоматизации, транспортных и энергетических установках. Оптимально подходит для кабельных соединений, где требуется повышенная надежность, компактность и соответствие военным стандартам.
