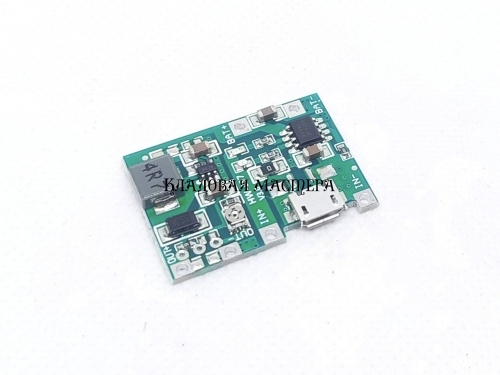

HW-357 контроллер зарядки с повышающим преобразователем.

Модуль HW357 состоит из двух модулей реализованных на одной компактной плате:

1. Контролер зарядки LI-ion аккумуляторов на контроллере TP4056
2. Повышающий преобразователь напряжения на микросхеме МТ3608.

Данная плата может использоваться с большинством современных литиевых аккумуляторов с рабочим напряжением 3,7В (от 2,8 до 4,2В) и позволяет корректно заряжать аккумуляторы током до 1 А, а также подключать к аккумулятору нагрузку с напряжением питания до 28В.

На плате есть индикаторы процесса зарядки:

• Индикация процесса зарядки - красный светодиод.
• Индикация окончания зарядки - зеленый (синий) светодиод.

Технические характеристики модуля HW-357

• Входное напряжение с батареи: 2.8-5В постоянного тока;
• Выходное напряжение с повышающего преобразователя: 5 – 28В постоянного тока (есть возможность регулировки с помощью настроечного резистора);
• Максимальный выходной ток: 2А;
• Напряжение зарядки: 4,2В;
•  Ток зарядки: 1А;
• Напряжение питания для зарядки: от 4,5 до 5,5В (USB-порта / адаптера на 5В);
• Частота ШИМ: 1,2 МГц;
• КПД: до 93\%;
• Рабочая температура: -25 – 90°С;
• Габаритный размеры: 33х23х5мм;

Модуль HW357 не имеет встроенной защиты от перезарядки или глубокого разряда, поэтому в случае необходимости рекомендуется использовать дополнительный модули!
