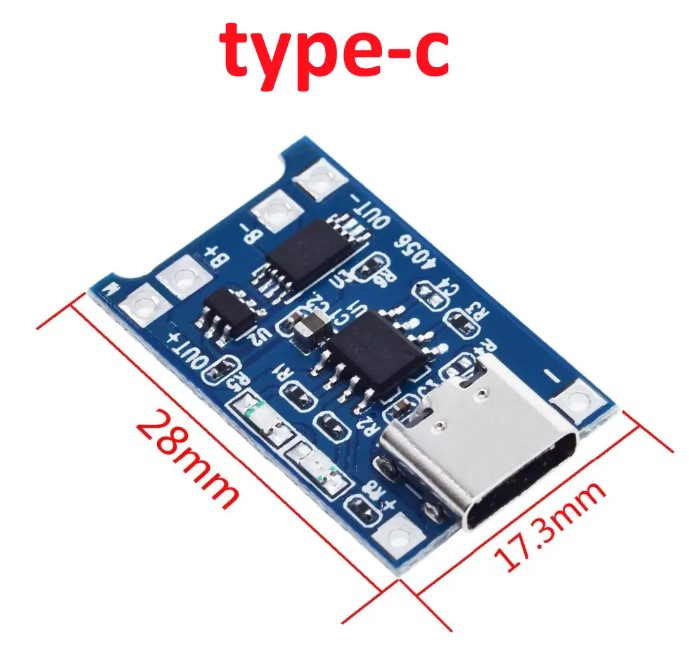

Модуль заряда для Li-Ion аккумулятора на TP4056 type-C с защитой

Модуль контроллера TP4056 с разъемом type-C предназначен для заряда аккумуляторов Li-Ion током до 1A. Микросхема TP4056 применяется в линейных зарядных устройствах литий-ионных аккумуляторов с тепловой защитой.

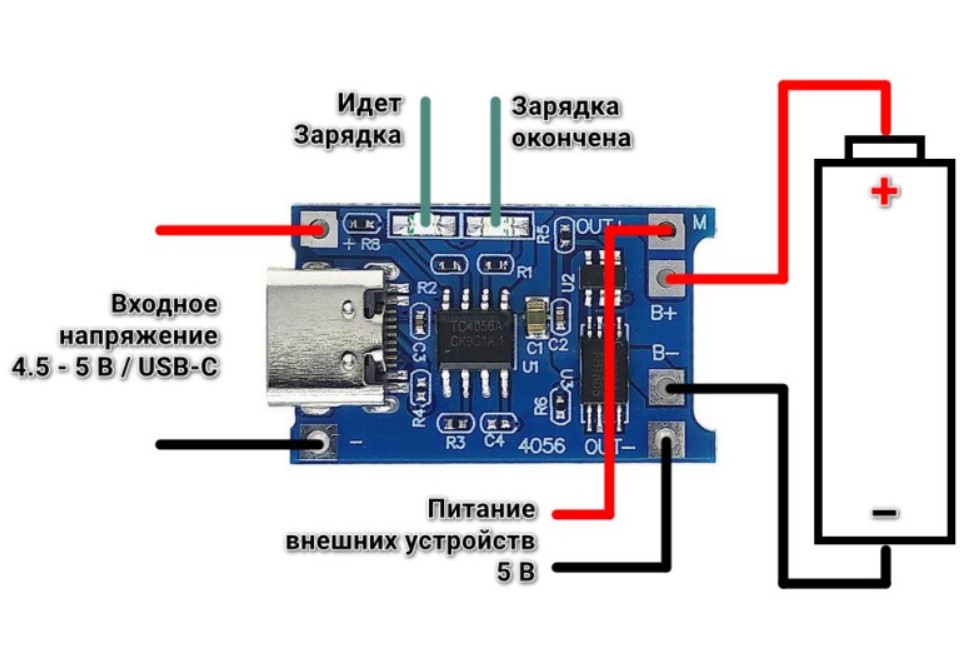

Для заряда подключите кабель type-C к модулю или подайте напряжение 5V на выводы IN+IN-. Аккумулятор подключите к выводам B+B-. Нагрузку, которую питает батарея можно подключать к выходам OUT+ OUT- . При зарядке батареи перегрузку на "банке" нужно отключать. Микросхема имеет индикацию процесса заряда и отключает аккумулятор при достижении напряжения на нем 4,2V. В момент заряда аккумулятора светится красный светодиод, когда батарея будет полностью заряжена, загорится синий светодиод, красный погаснет. Процесс зарядки аккумулятора идентичен зарядке мобильного телефона. Светодиоды оповещают об окончании зарядки аккумулятора. Модуль подойдет для зарядки литий-ионных и литий-полимерных (Li-Ion, Li-Po) аккумуляторов на 3,7V или таких, как аккумуляторы от мобильного телефона или батареи типоразмера 18650, которые применяются в батареях для ноутбуков. Ток зарядки платы можно уменьшать, заменяя резистор на второй ноге микросхемы 4056 в интервале от 1.2 до 30 кОм. При 1.2 кОм max ток 1А, при 30 кОм ток зарядки 50mA.

Характеристики модуля для заряда Li-ion аккумулятора на базе TP4056:

• Рабочая температура: -10° до +85°
• Модель: TP4056
• Минимальное Входящее напряжение: 4.5 V
• Максимальное входное напряжение, В: 5.5
• Выходное напряжение, В: 4.2 (при полной зарядке)
• Номинальный выходной ток А: 0-1.0
• Тип заряда – линейный метод зарядки
• Точность заряда-1.5%
• Полное напряжение заряда-4.2 v
• Количество заряжаемых аккумуляторов 1 шт.
• Светодиодный индикатор: заряжается "красный", полностью заряжен "зеленый"
• Входной интерфейс-type-C
