Модуль M107 реле емкостное с триггером

M107 реле емкостное с триггером – это компактный электронный модуль, предназначенный для бесконтактного срабатывания реле при приближении человека, металлических предметов, жидкости. Использует принцип емкостной сцепки для обнаружения изменений в электрическом поле.

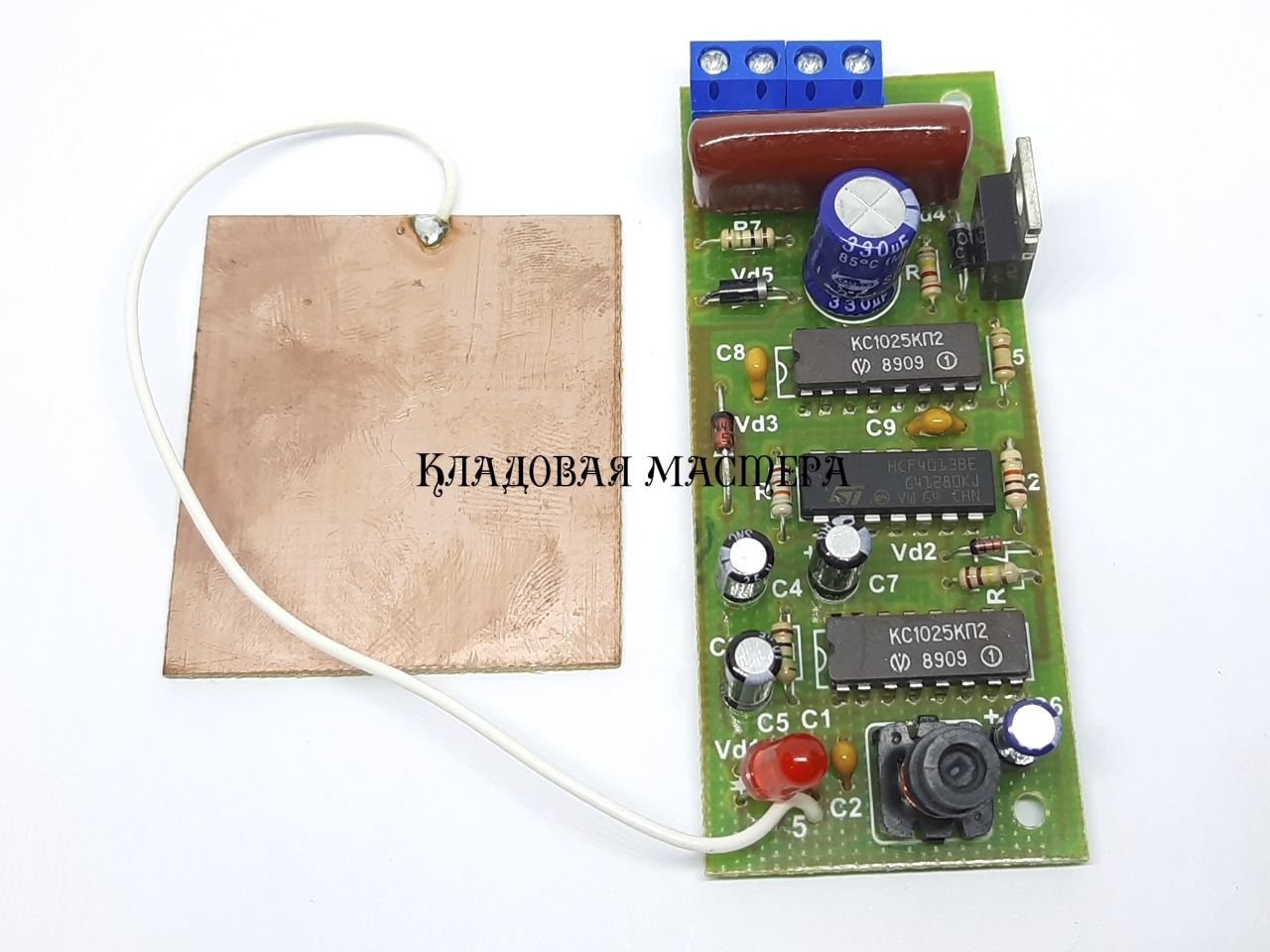

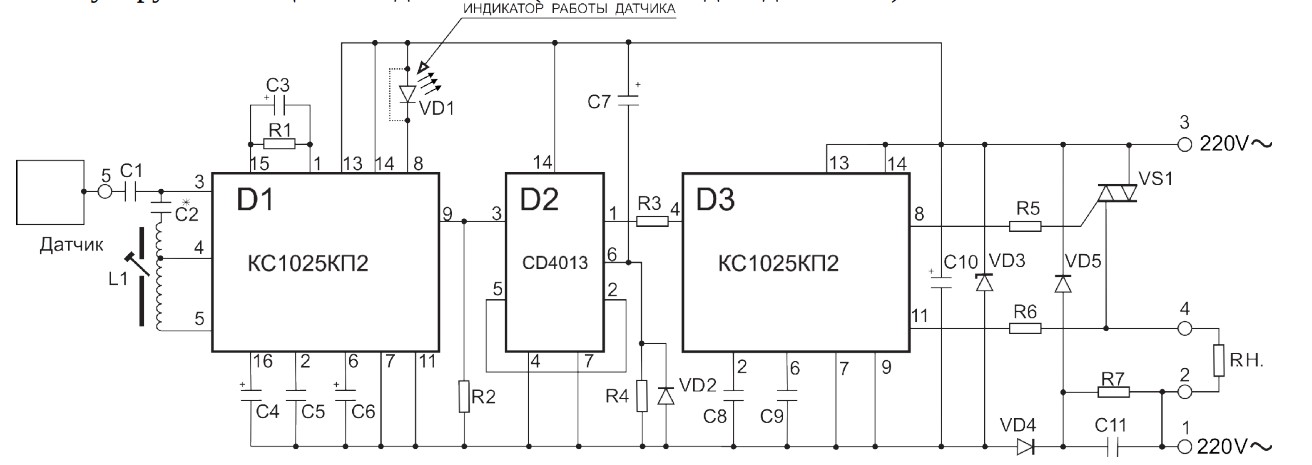

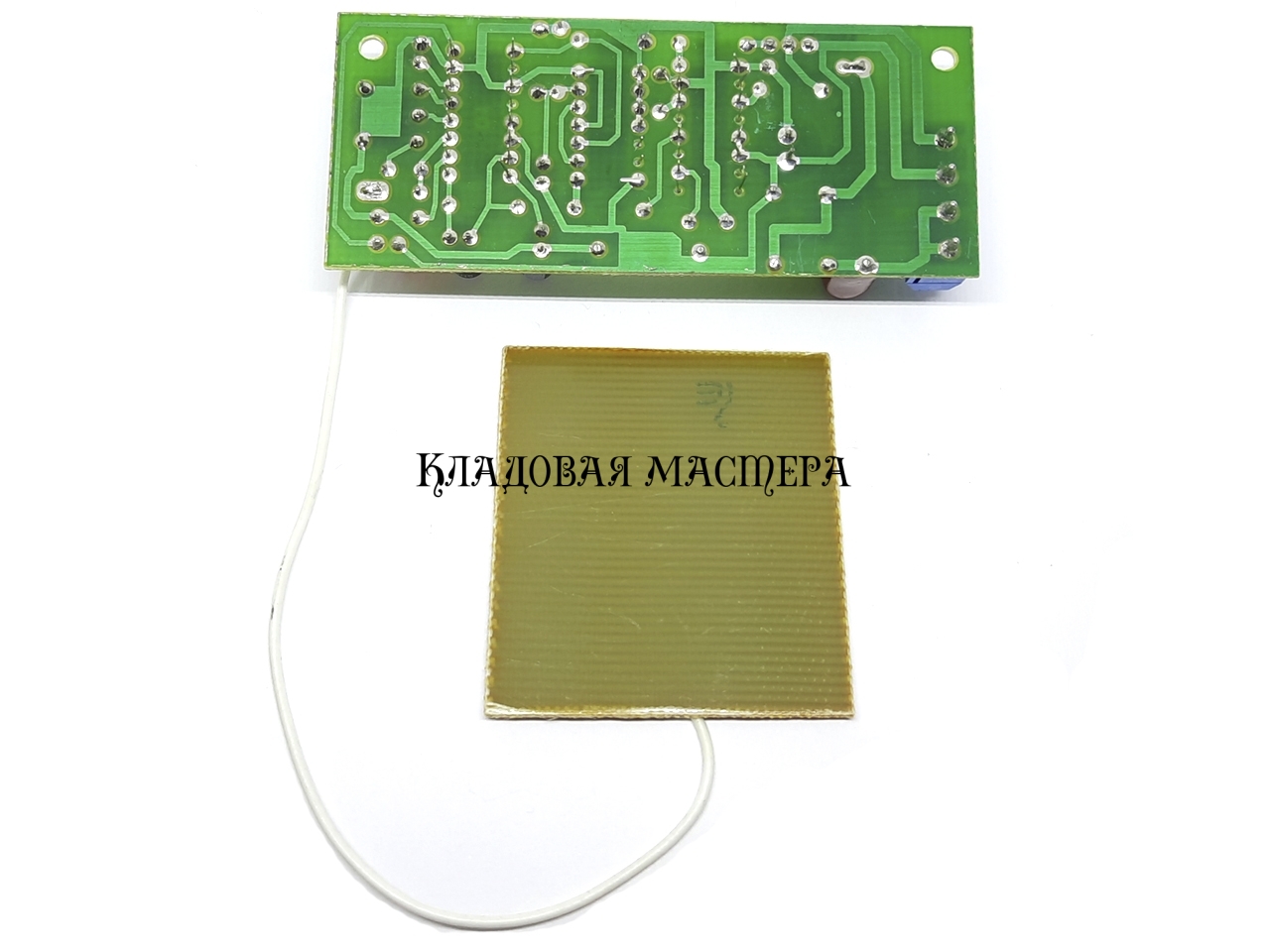

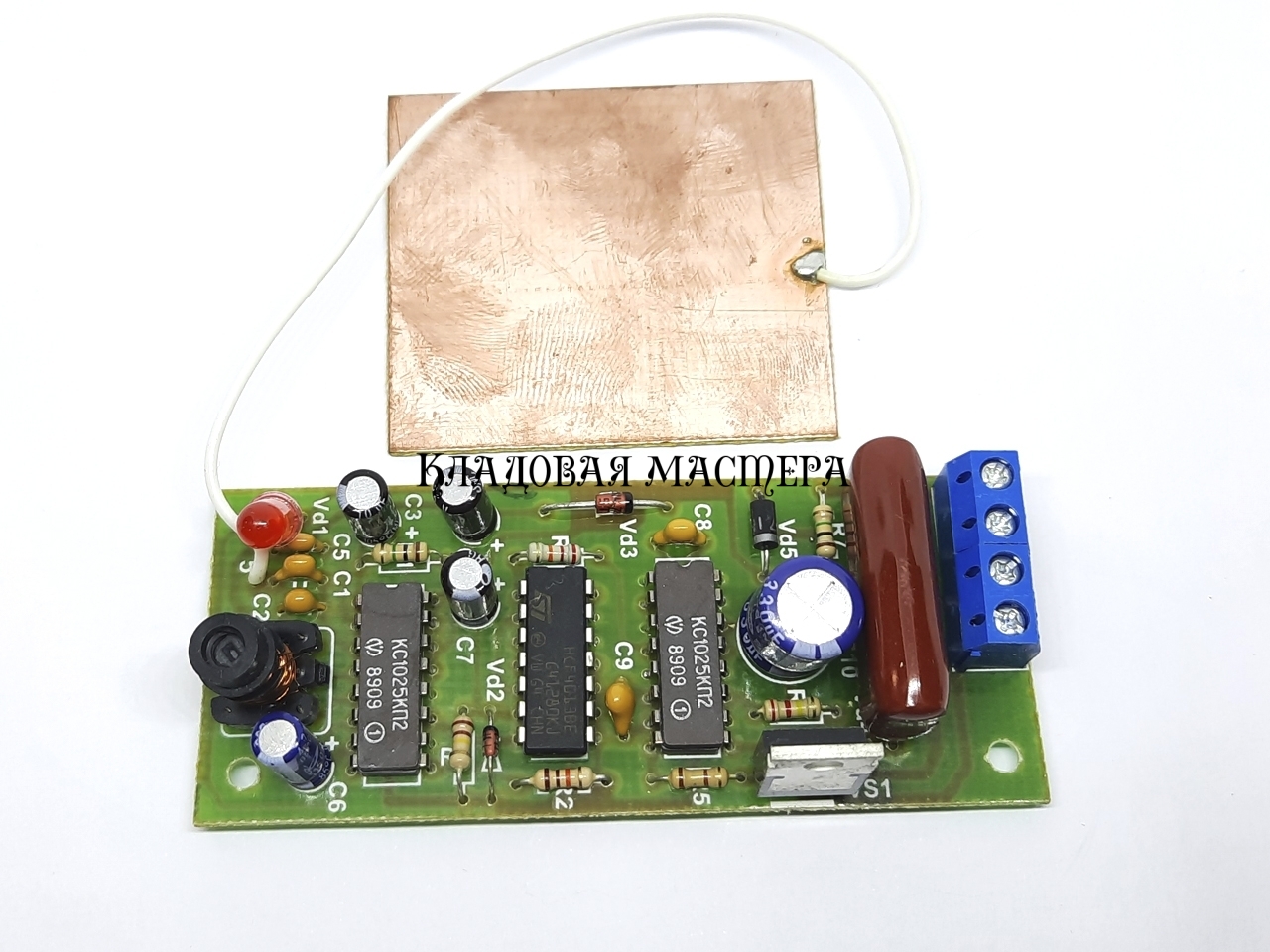

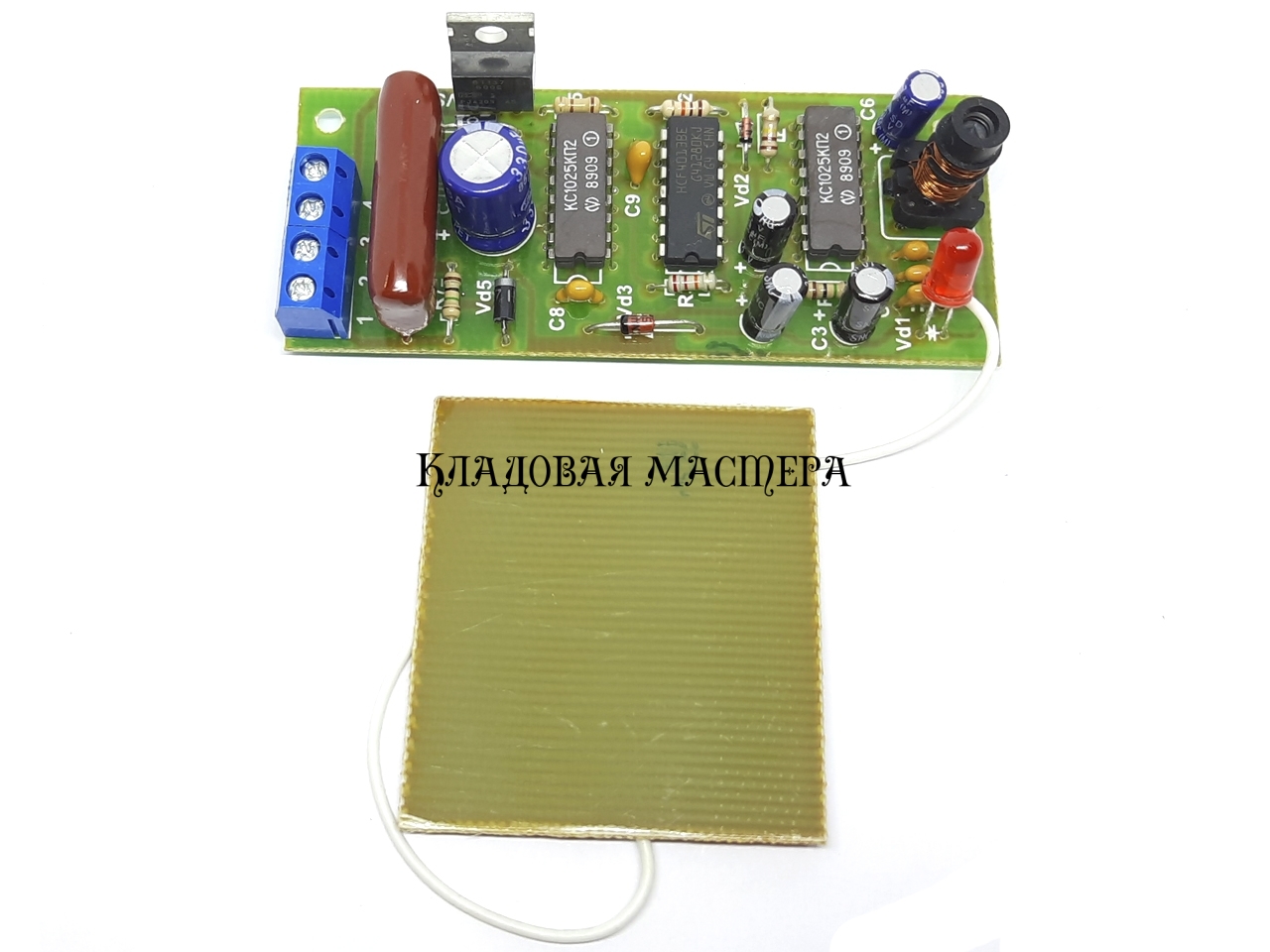

Емкостное реле собрано из 3 микросхем: D1 выполнен блок емкостного реле, D2 счетчик который переключает состояние, D3 управляет силовым симистором VS1. D1 и D3 представляют собой специализированную микросхему КС1025КП2. Эта микросхема имеет все необходимые компоненты: генератор синусоидальных колебаний, детекторы синусоидальных колебаний, источник опорного напряжения, дифференциальный усилитель, стабилизатор напряжения, пороговая схема, схема защиты, схема управления симистором. Принцип действия схемы основан на детектировании изменения частоты и амплитуды генератора, частотоспособным элементом которого является контур L1-C2-C1-датчик. При приближении человека емкость датчика изменяется, в результате чего собственная частота колебательного контура падает. Смена частоты генератора регистрирует детектор синусоидальных колебаний, на выводе микросхемы 9 D1 устанавливается высокий уровень сигнала. Триггер D2 включен как счетный триггер, состояние которого меняется после поступления очередного импульса на счетный вход. На микросхеме D3 и симисторе VS1 собран блок управления нагрузкой. На диоде VD4, VD5 конденсатора С8 и резистора R7 собран без трансформаторного блока питания, который позволяет питать емкостное реле от сети 220В.

• Триггер: Обеспечивает высокую чувствительность и стабильность работы модуля.
• Бесконтактный принцип работы Увеличивает долговечность и надежность модуля.
• Широкий диапазон рабочих температур: Позволяет использовать модуль в разных условиях.
• Простое подключение: Модуль имеет стандартные выводы для легкой интеграции в разные схемы.

Применение:

• Автоматика и контроллеры.
• Системы сохранности и охраны.
• Умный дом.
• Индустриальная автоматизация.

Технические характеристики M107:

• Напряжение питания – 220В
• Мощность – не более 10Вт
• Коммутируемая мощность – до 100 Вт (с теплоотводом до 500 Вт)
• Размеры – 86x36x27 мм
