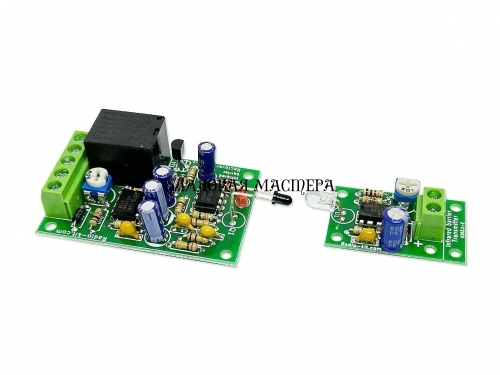

Модуль инфракрасный барьер М202.1

Модуль М202.1 предназначен для обнаружения пересечения инфракрасного барьера. Набор состоит из двух блоков, которые могут быть установлены и вне помещения. Предусмотрена настройка задержки отключения. Устройство подойдет для создания охраны периметра или сигнализации своими руками.

Технические свойства модуля М202.1

Для работы барьера необходимо установить блоки приемника и передатчика напротив друг друга на расстоянии до 5 м. Светодиод в передатчике формирует инфракрасный луч, который улавливает фототранзистор в приемнике. Прерывание луча приводит к срабатыванию реле, которое через заданное время вернется в начальное положение. На модуле предусмотрен светодиод, который светится красным при срабатывании реле – это упрощает монтаж и проверку работы устройства.

Частота ик-излучения настраивается резистором на блоке передатчика. Еще один резистор регулирует время задержки отключения после срабатывания реле. Есть возможность выбрать используемые контакты – нормально разомкнутые или замкнутые.

Устанавливать блоки можно не только напротив друг друга, но и рядом. Такое направление в одну сторону позволяет фиксировать приближение объекта, поскольку приемник будет принимать отраженный от объекта сигнал.

Важно! При установке на улице необходимо обеспечить защиту фототранзистора от солнечного света, иначе будут частые ложные срабатывания.

Технические характеристики товар:

• Напряжение питания – 12-16В;
• Ток потребления передатчика – <20мА;
• Ток потребления приемника - <60мА;
• Рабочая частота – 7,2кГц;
• Коммутируемый ток – до 10А;
• Дальность действия – до 5м;
• Размер – 33х24х14мм и 55х38х19мм;
• Производитель – Radio-KIT;
• Страна производства - Украина.
