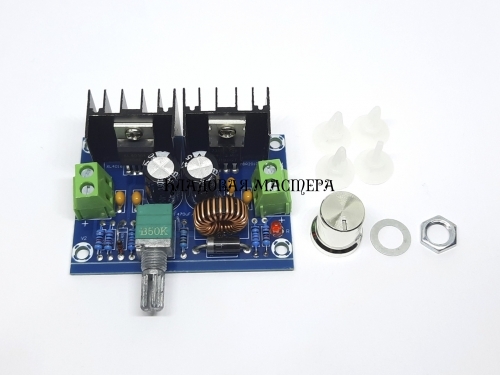

Модуль XH-M401 DC-DC 200W 8A понижающий преобразователь (8-40V на 1.25-36V)

XH-M401 – это универсальный модуль для преобразования постоянного тока, позволяющий снижать напряжение с 4 до 40 вольт до любого значения в диапазоне от 1,25 до 36 вольт. Он подходит для создания своих источников питания для светодиодных ламп, зарядных устройств для аккумуляторов, а также для использования в лабораторных установках, солнечных батареях и различных самодельных проектах. КПД составит 94%. Выходной ток в пределах 5 ампера практически не нагревает модуль. При 8 амперах наблюдается значительный нагрев в пределах нормы, однако для длительной эксплуатации мы рекомендуем пассивное охлаждение.

Особенности:

Регулировка напряжения Благодаря удобному потенциометру вы можете легко настроить необходимое выходное напряжение.
Высокая мощность: Модуль способен обеспечить ток до 8 ампер и мощность до 200 ватт.
Простое подключение: Для подключения используются стандартные клеммы.
Защита от перегрузки При больших токах рекомендуется использовать дополнительное охлаждение.

Важно помнить: Выходное напряжение никогда не может быть выше входного напряжения.

Использование:

Радиолюбители: Для создания собственных схем питания.
Электроники: Для разработки различных устройств, требующих стабилизированного питания.
DIY-энтузиасты: Для экспериментов и самодельных проектов.

Технические характеристики XH-M401:

Модель: XH-M401

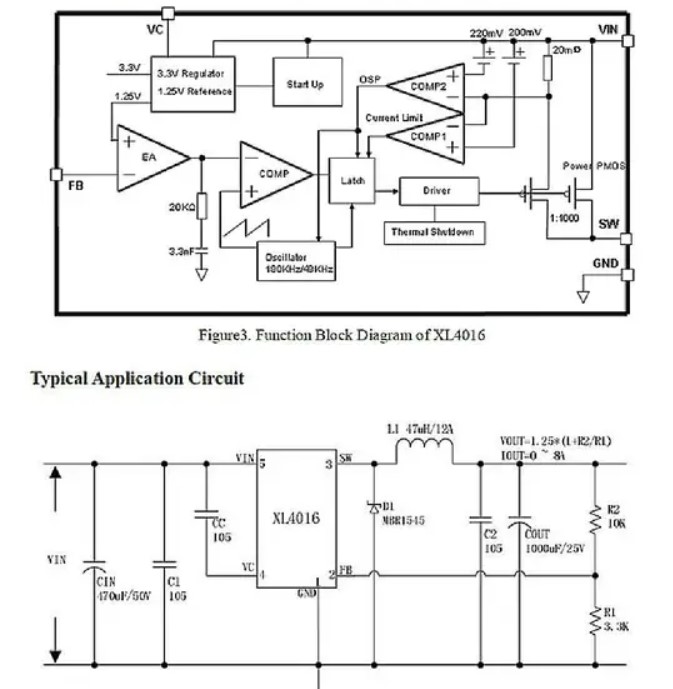

Микросхема: XL4016
Входное напряжение: 8-40 Вольт
Выходное напряжение: 1,25-36 Вольт (регулируемое)
Выходной ток: до 8A (при 8А заметно возрастает нагрев)
Выходная мощность: 200 Вт
Эффективность преобразования: 94% (чем выше выходное напряжение, тем выше эффективность)
Частота преобразования: 180 кГц
Рабочий диапазон температур: -40…+125 °С
Защита от короткого замыкания: ограничение тока
Защита от переполюсовки на входе: нет

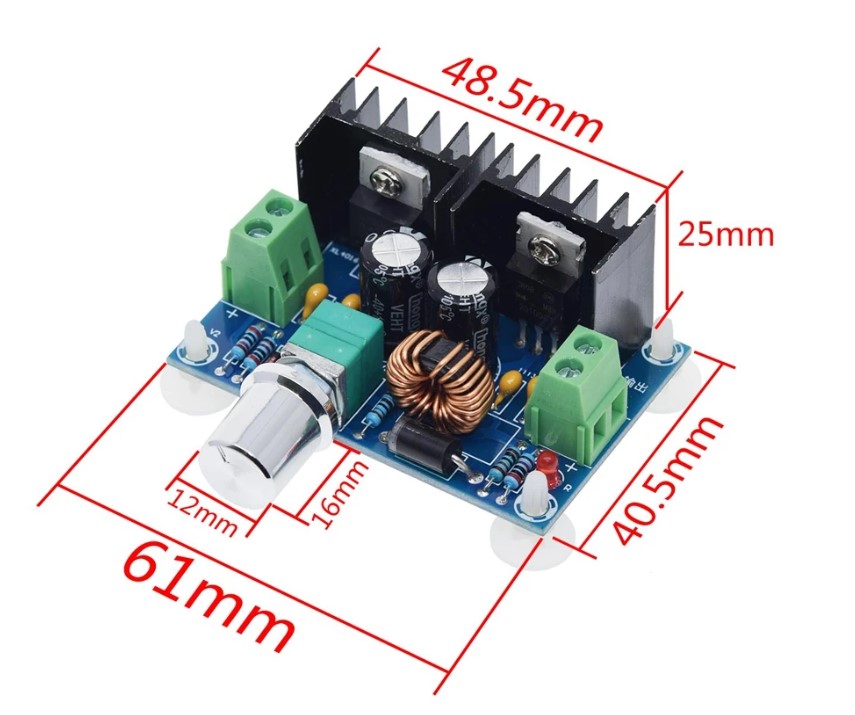

Размеры: 61×40×25 мм

Назначение контактов

IN+, IN-: входное напряжение питания
OUT+, OUT-: выходное напряжение питания

Подключение

Подготовьте источник постоянного тока с напряжением от 8 до 40 В. Подготовьте нагрузку, которую вы планируете питать от преобразователя. Учтите ее сопротивление и ток. Подготовьте вольтметр для измерения выходного напряжения
Подключите источник питания, найдите на плате преобразователя клеммы с маркировкой IN+/IN-. Зажмите оголенные провода от источника питания в эти клеммы, соблюдая полярность: плюс плюс, минус минус.
Подключите нагрузку , найдите на плате клеммы с маркировкой OUT+/OUT- . Подключите к ним нагрузку, соблюдая полярность

Настройки:

Поверните ручку потенциометра в крайнее левое положение (против часовой стрелки). Это обычно соответствует минимальному выходному напряжению.
Включите источник питания.
Медленно поворачивайте ручку потенциометра по часовой стрелке. Наблюдайте показания вольтметра, подключенного к выходу преобразователя. Остановитесь, когда на вольтметре будет отображено желаемое напряжение

Дополнительные рекомендации:

Охлаждение: При больших нагрузочных токах рекомендуется использовать дополнительный радиатор для предотвращения перегрева микросхемы XL4016E1.
Фильтрация: Для снижения уровня помех можно использовать фильтры на входе и выходе преобразователя.
Защита: Встроенная защита позволит предотвратить повреждение модуля при коротком замыкании или перегрузке. Однако не следует злоупотреблять этими защитами.
