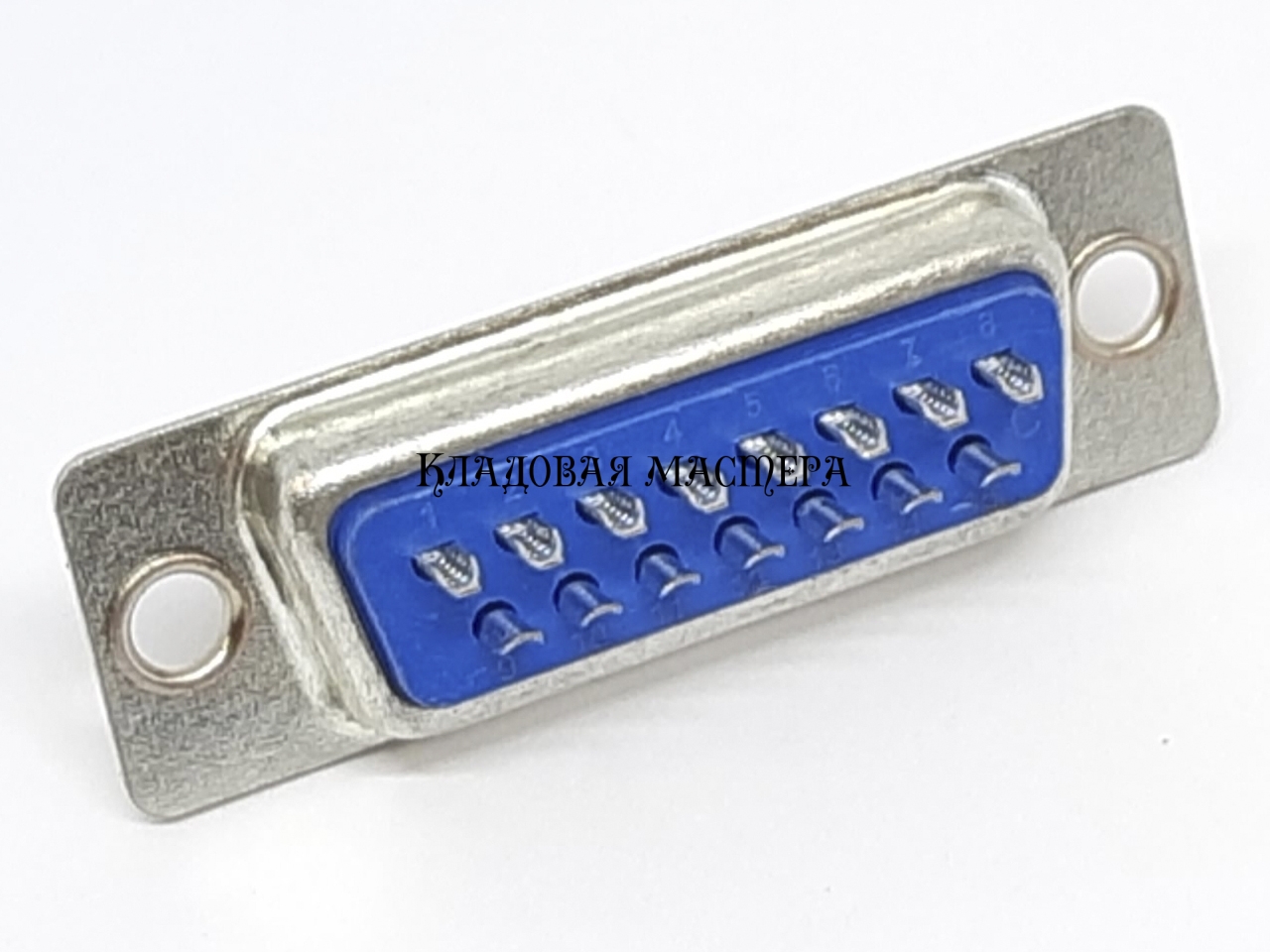

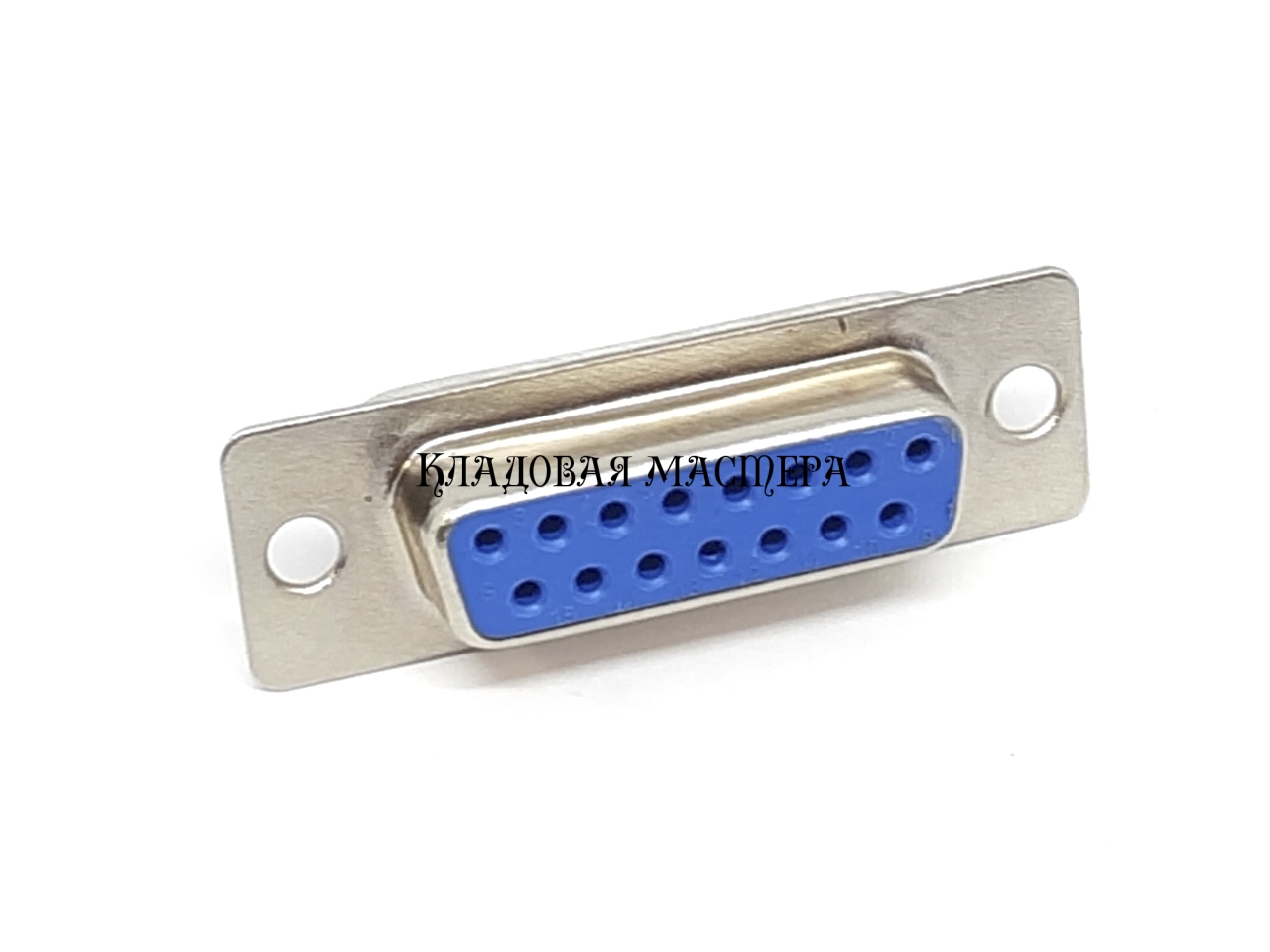

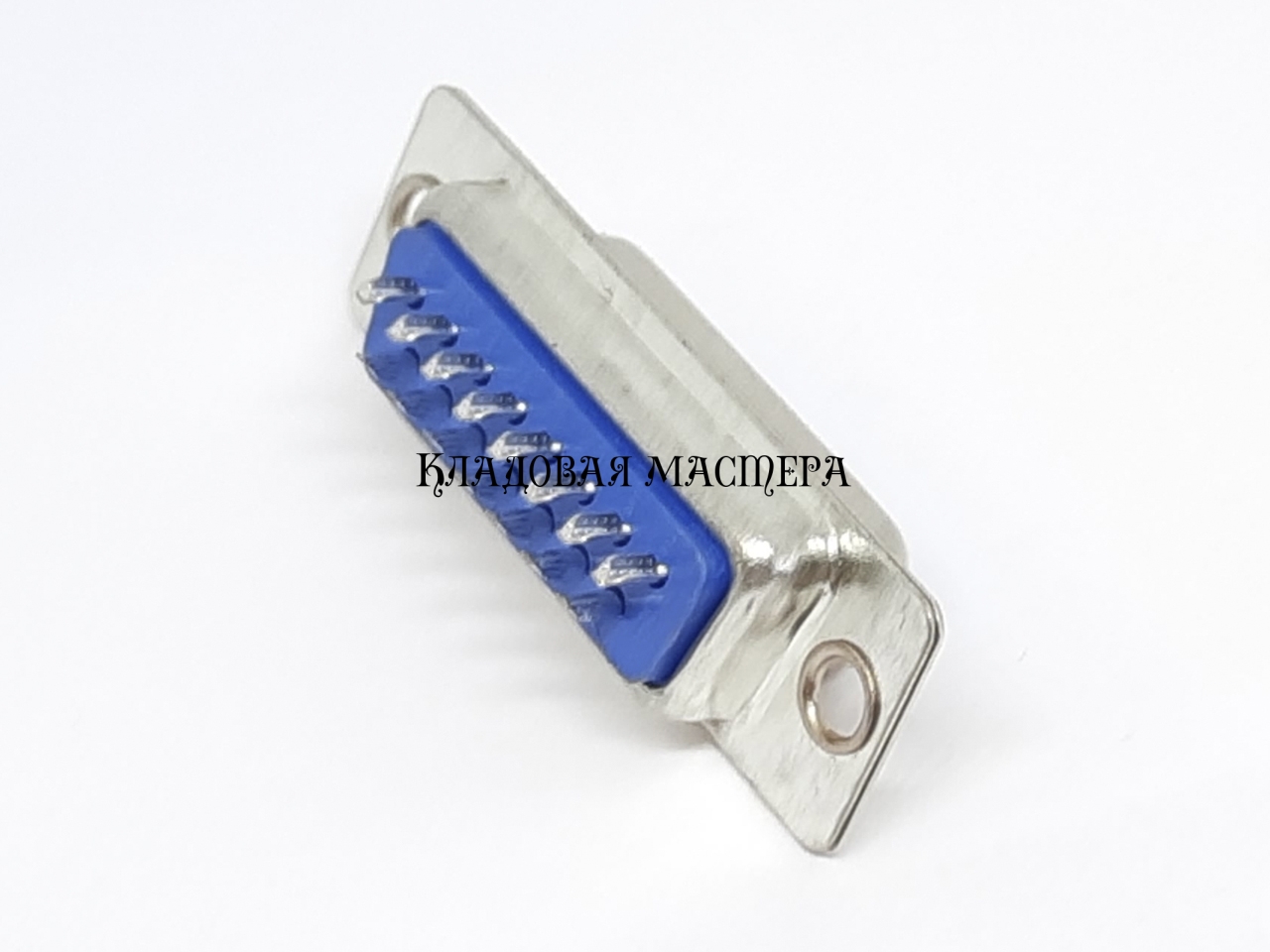

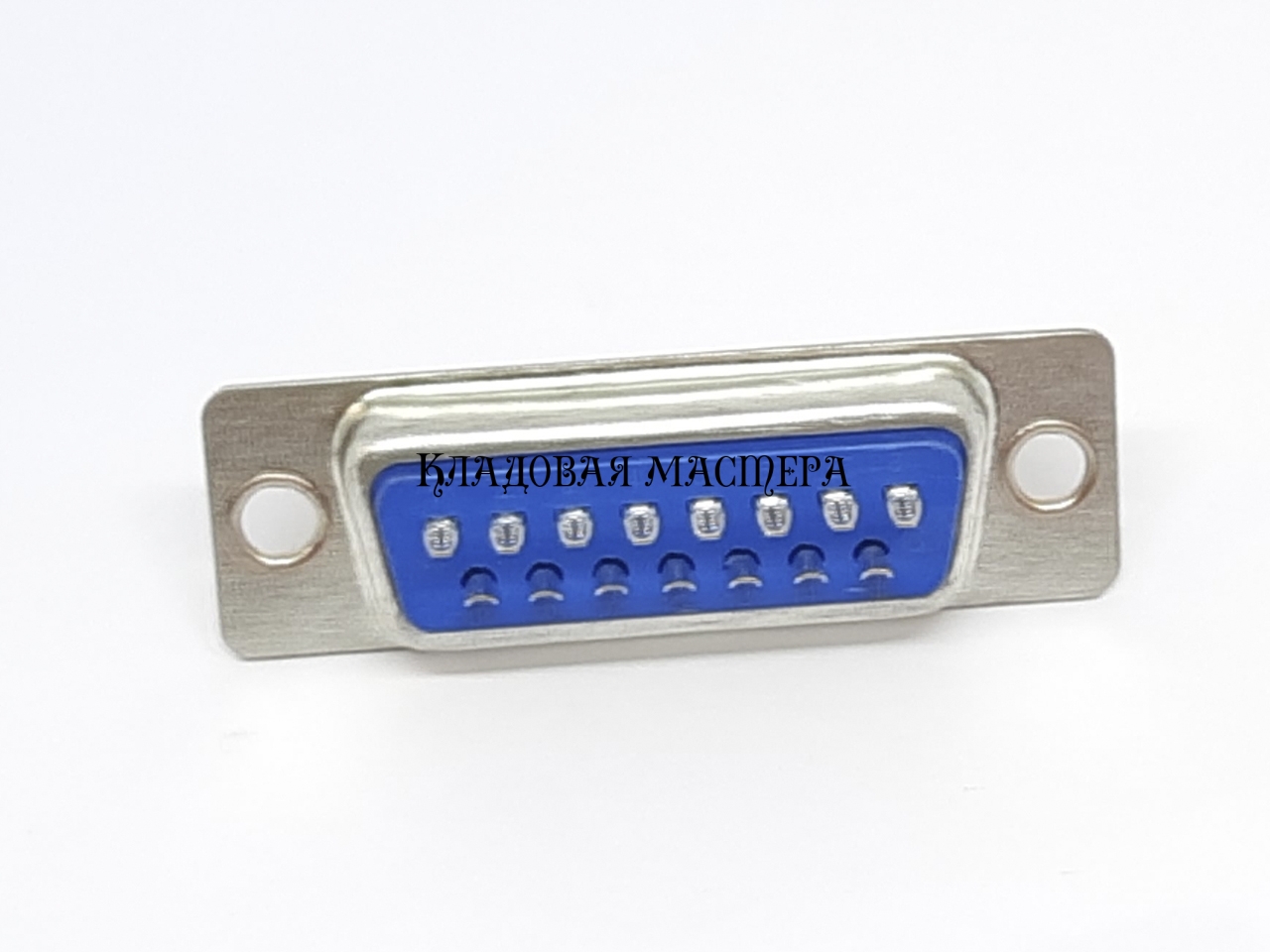

Разъем DB15 Гнездо

Электрический разъем типа D-Sub DB15 RS232 гнездо на 15 контактов (2 ряда) предназначен для подключения сигнальных и управляющих линий в электронных и промышленных системах. Гнездовой вариант (female) используется как соответствующая часть к штекеру DB15 и обеспечивает стабильный контакт даже при многократных циклах подключения и отключения. Дополнительно используют корпус для DB15. Монтаж – пайка на кабель. Благодаря стандартизированной геометрии и винтовой фиксации разъем гарантирует точное позиционирование и защиту от случайного разъединения.

DB15 широко известен как универсальный интерфейс для передачи аналоговых и цифровых сигналов, что делает его актуальным в современной автоматике и сервисном оборудовании.

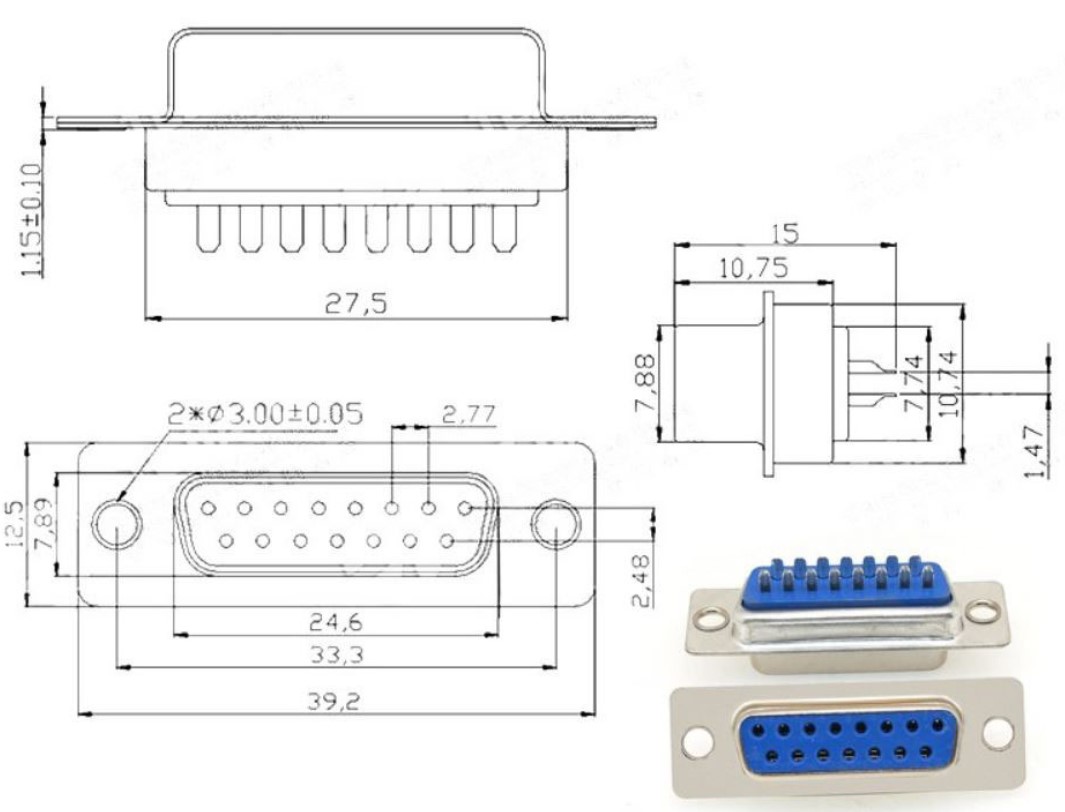

Технические характеристики

• Тип разъема: D-Sub (DB15)
• Выполнение: гнездо (female)
• Количество контактов: 15
• Расположение контактов: 2 ряда
• Материал контактов: медный сплав
• Материал корпуса: металлический экранированный корпус
• Способ подключения: пайка
• Фиксация: винтовая
• Рабочее напряжение: до 250 В
• Рабочий ток: до 3 А на контакт
• Температурный диапазон: от –40 °C до +85 °C

Сфера применения

Разъем DB15 гнездо используется в:

• промышленной автоматизации и системы управления;
• компьютерной и серверной технике;
• видеоинтерфейсы (VGA и смежные системы);
• измерительных и лабораторных приборах;
• телекоммуникационном оборудовании;
• сервисных и тестовых стендах;
• подключении датчиков, панелей управления и контроллеров
