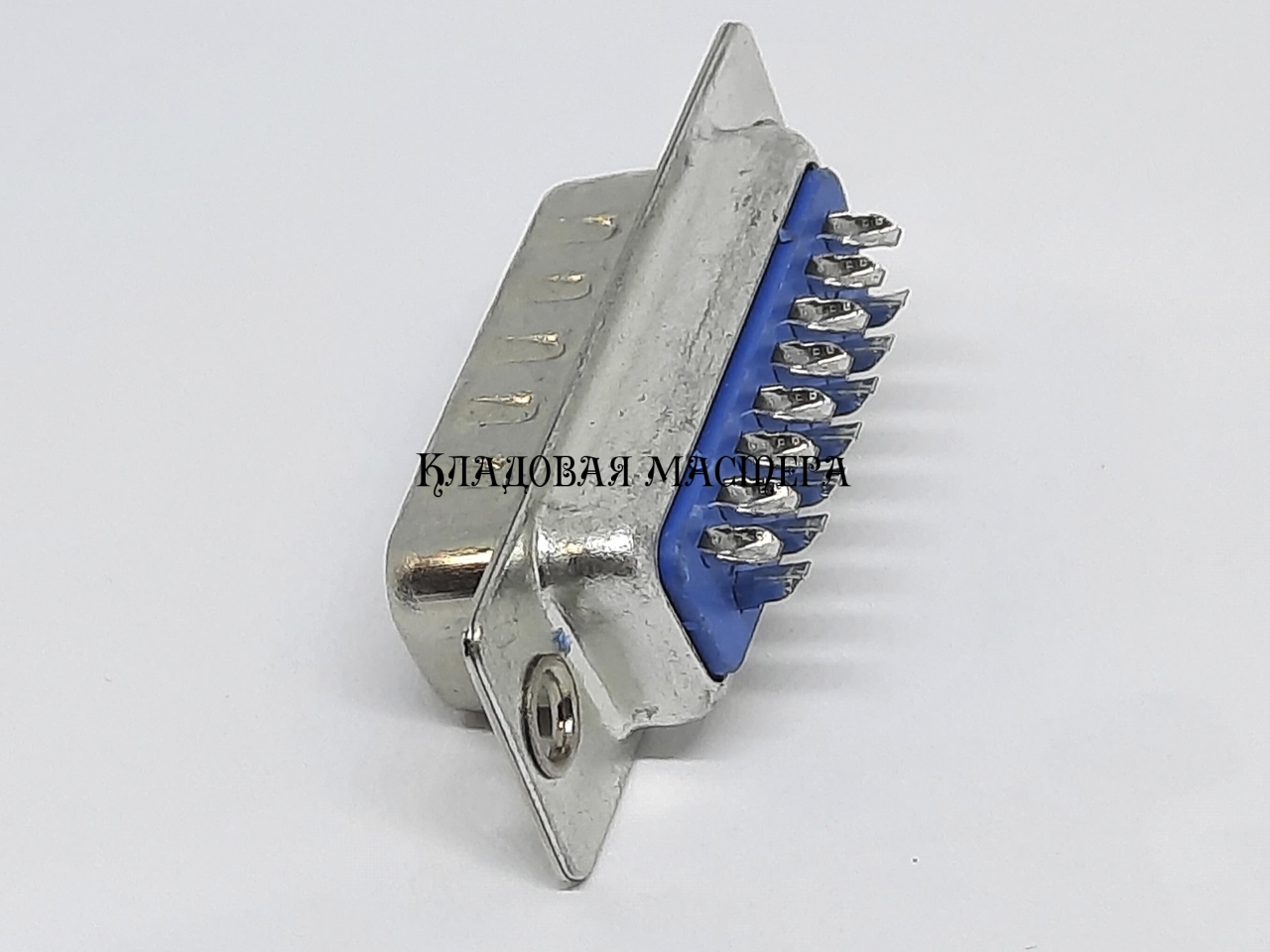

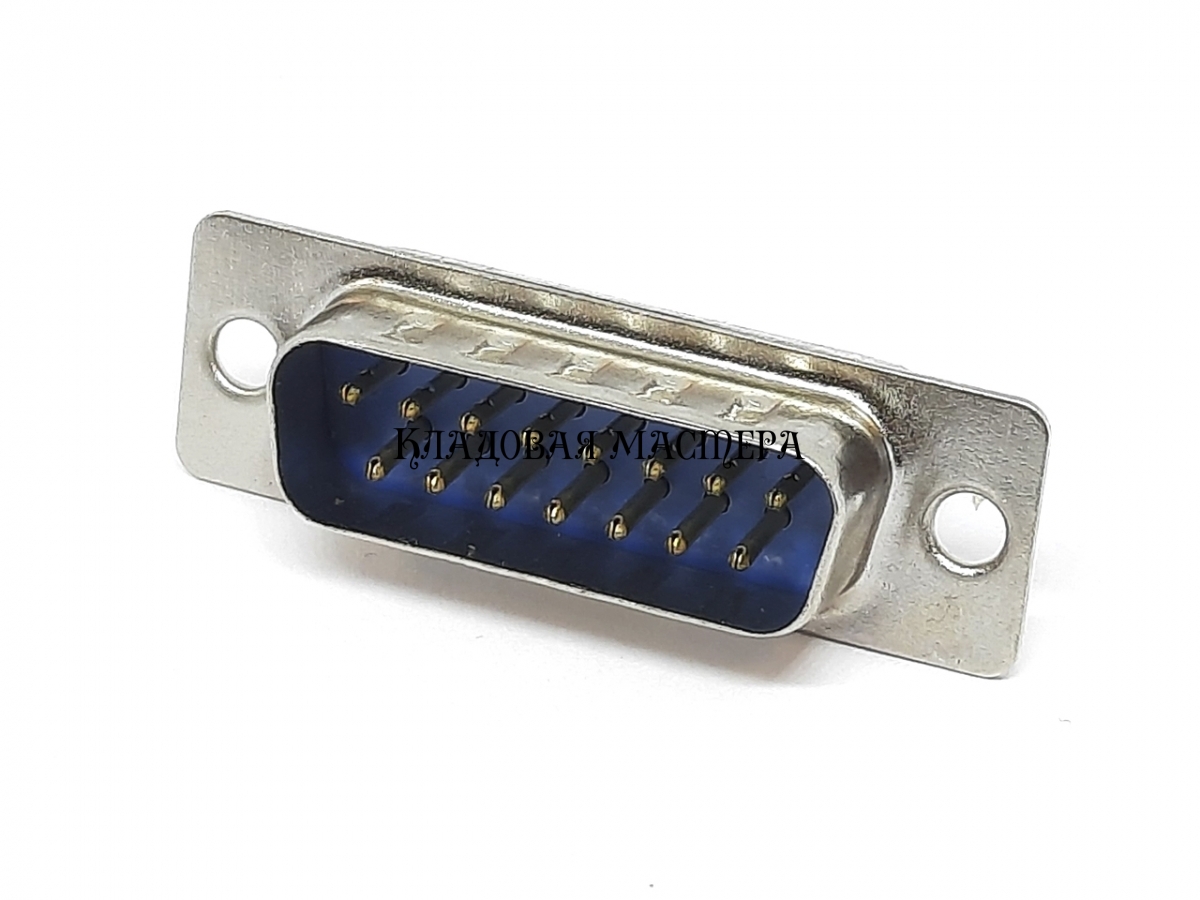

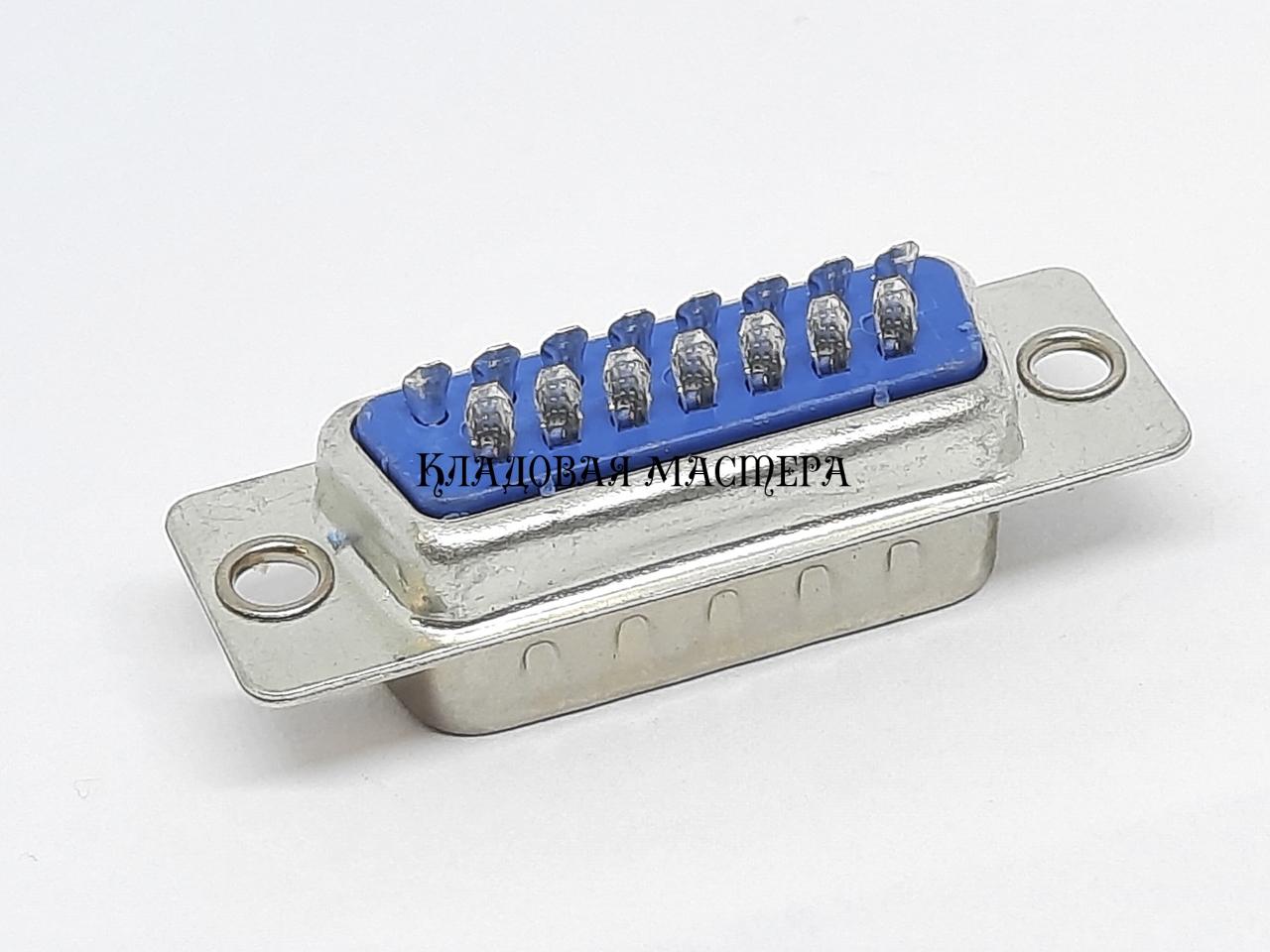

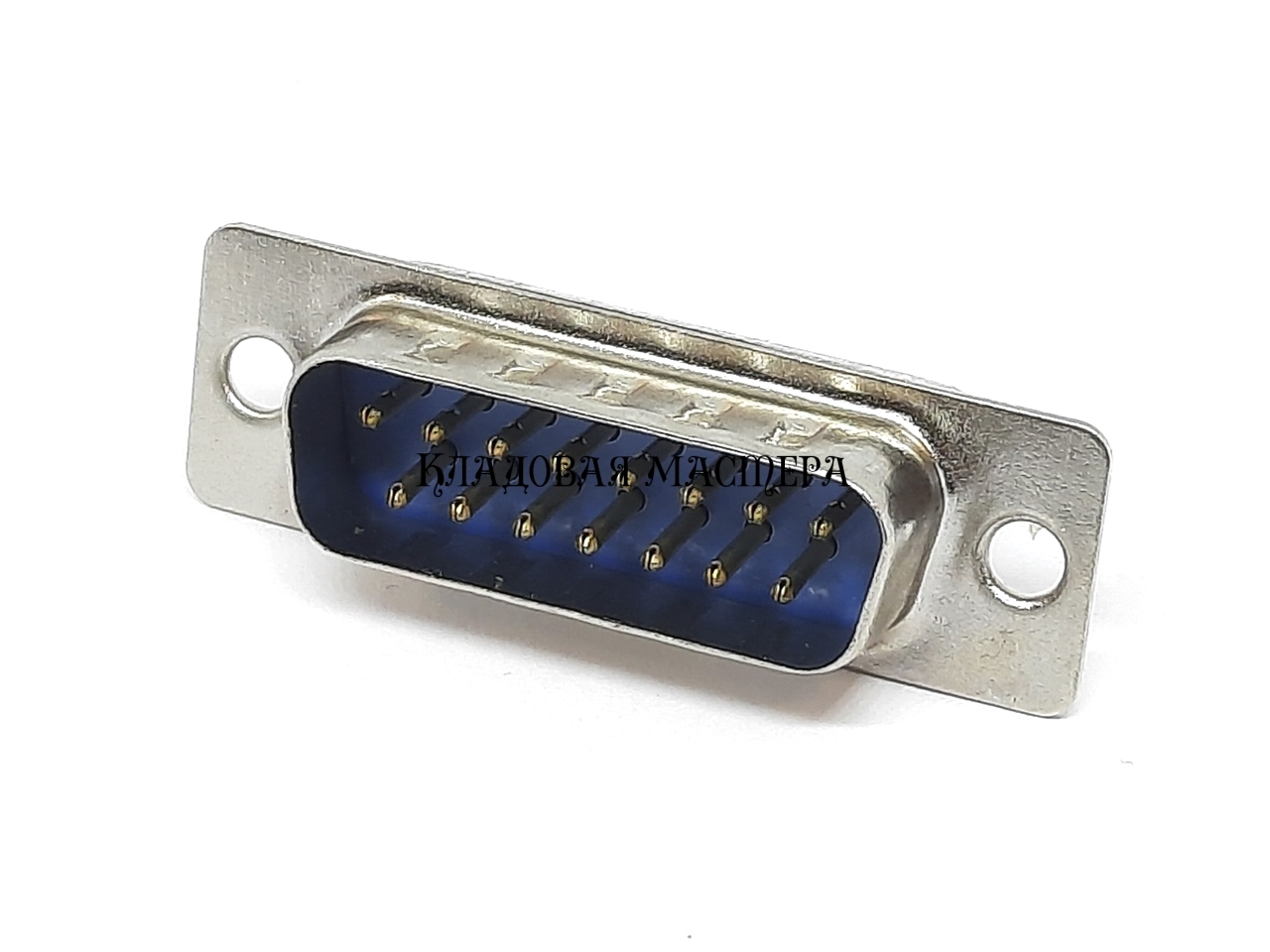

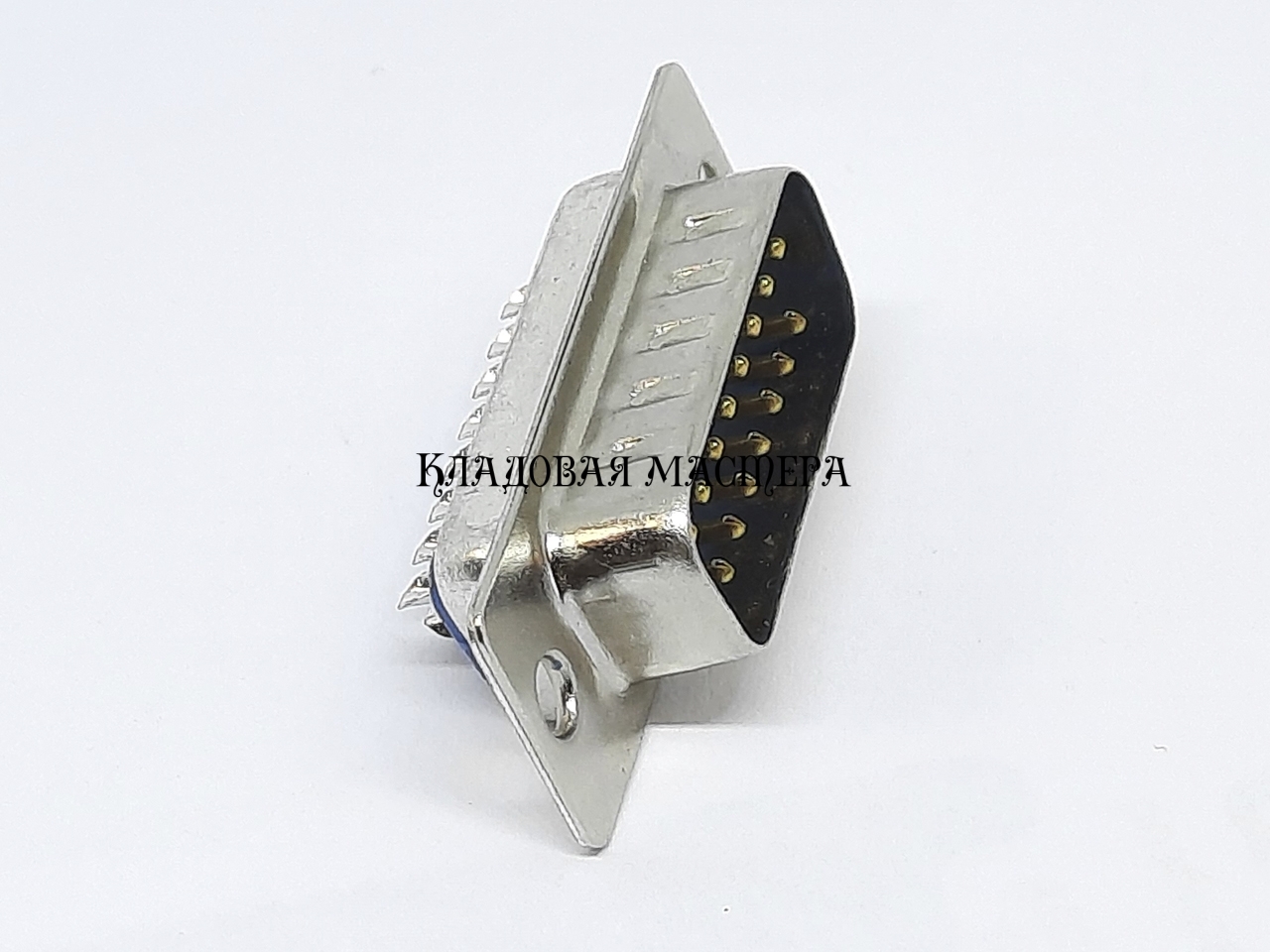

Разъем DB15 Штекер

Электрический соединитель типа D-Sub DB15 RS232 штекер на 15 контактов (2 ряда) предназначен для подключения сигнальных и управляющих линий в электронных и промышленных системах. Штекерное исполнение используется как соответствующая часть гнезда DB15 и обеспечивает стабильное электрическое соединение благодаря точной геометрии контактов и винтовой фиксации. Дополнительно используют корпус для DB15. Монтаж – пайка на кабель. Благодаря стандартизированной геометрии и винтовой фиксации разъем гарантирует точное позиционирование и защиту от случайного разъединения.

DB15 широко известен как универсальный интерфейс для передачи аналоговых и цифровых сигналов, что делает его актуальным в современной автоматике и сервисном оборудовании.

Технические характеристики

• Тип разъема: D-Sub (DB15)
• Выполнение: штекер (male)
• Количество контактов: 15
• Расположение контактов: 2 ряда
• Материал контактов: медный сплав
• Материал корпуса: металлический экранированный корпус
• Способ подключения: пайка
• Фиксация: винтовая
• Рабочее напряжение: до 250 В
• Рабочий ток: до 3 А на контакт
• Температурный диапазон: от –40 °C до +85 °C

Сфера применения

Разъем DB15 используется в:

• промышленной автоматизации и системы управления;
• компьютерной и серверной технике;
• видеоинтерфейсы (VGA и смежные системы);
• измерительных и лабораторных приборах;
• телекоммуникационном оборудовании;
• сервисных и тестовых стендах;
• подключении датчиков, панелей управления и контроллеров
