Разъем GX16, 6 Pin, пара
В наличии
На складе: >100 шт.
Код товара: 00000192
от 1 - 40.00 грн.
от 10 - 22.00 грн.
от 100 - 20.80 грн.

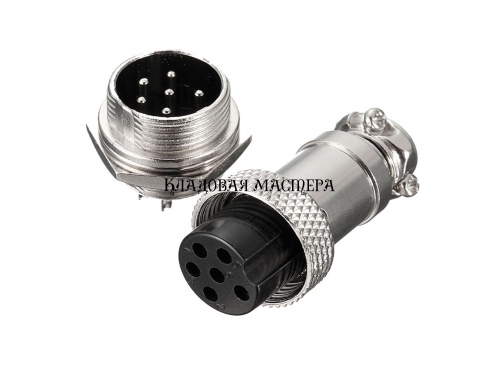

Разъем GX16, 6 Pin, комплект
Самый распространенный и удачно спроектированный разъем для электроники, радиотехники и электрики. Применяется повсеместно для самых разных задач коммуникации электрических цепей, как в промышленности так и в авторских устройствах, например в металлоискателях для подключения внешних датчиков. Разъемы являются пылезащищенными и соответствуют степени защиты IP55, что гарантирует работу в пыльной среде и допускает попадания брызг воды. Соединители GX16 известны как авиационные. Также могут применяться в радио и телекоммуникации для подключения аппаратуры, имеет гайку для фиксации к корпусу.
Комплект состоит из GX16-16M-6A и GX16-16M-6B
GX16 -Серия разъемов 16M –Посадочный диаметр 6 -Количество контактов A -кабельная розетка;
GX16 -Серия разъемов 16M –Посадочный диаметр 6 -Количество контактов B -штекер на корпус;
Технические характеристики разъема GX16
Температура окружающей среды -50 ~ +70 градусов
Относительная влажность - 98%
Атмосферное давление - до 4,4 кПа
Вибрация частота колебаний - 10 ~ 100 Гц, ускорение до 100 м / с2
Влияние - частота 60-80 раз / мин, ускорение до 250 м / с2
Центробежный: ускорение - до 250м / с2
Контактное сопротивление менее - 0,005 Ом
Сопротивление изоляции в нормальных условиях - не менее 1000 мОм,
Испытательное напряжение - (50 Гц, действительные значения) при нормальных условиях составляет 1500 В для 2 ~ 4Pin и 1200 В для 5 ~ 9Pin;
Технологические параметры разъема GX16
| № контактов | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Номинальный ток/напряжение | 10A-125V | 10A-125V | 10A-125V | 10A-125V | 5A-125V | 5A-125V | 5A-125V |
| Рабочее предельное напряжение (AC.V.rms) | 250 | 250 | 250 | 250 | 200 | 200 | 200 |
| Выдерживаемое напряжение (AC.V.rms) I минута | 1000 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 |
| Сопротивление изоляции (мин. МОм) при 500V DC | 1000 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 |
| Апертура горловины чашки припоя | 1,6 | 1,6 | 1,6 | 1,6 | 1,2 | 1,2 | 1,2 |
Чертеж разъема GX16 представлен в галерее снимков
Фотография дает общее представление о товаре и не гарантирует 100% соответствия
- Количество контактов 6 шт
- Тип разъема GX16
- Производитель Китай
