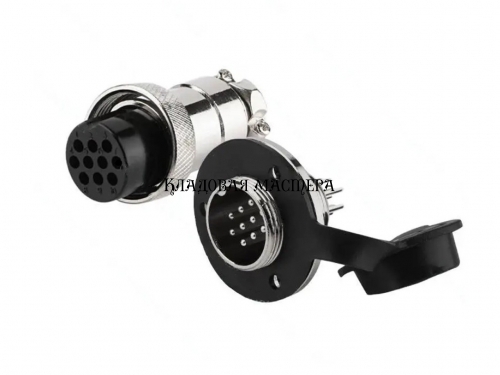

Разъем GX20-10 PIN с фланцем и влагозащитной заглушкой, пара

Разъем GX20 на 10 контактов, штекер на кабель, гнездо c фланцем и влагозащитной заглушкой. Разъем GX20 – гнездо с креплением на панель с помощью фланца на 3 винта. Комплектуется резиновым уплотнителем, 3 винта и гайки для монтажа.

Разъемы для электроники, радиотехники и электричества. Применяется повсеместно для самых разных задач коммуникации электрических цепей, как в промышленности, так и в авторских устройствах, например, в металлоискателях для подключения внешних датчиков. Разъемы являются пылезащищенными и соответствуют степени защиты IP55, что гарантирует работу в пылевой среде и допускает попадание брызг воды.

Разъемы серии GX20 – это распространенные разъемы, которые применяются в различной электронике, электротехнике, ЧПУ оборудовании, а также популярны среди радиолюбителей.

Разъем GX20 продается:

• Гнездо на панель
• Штекер на провод
• Влагозащитная крышка-заглушка

Технические характеристики разъема GX20-10p:

• Количество контактов – 10;
• Номинальный ток – 5А;
• Диаметр контакта – 1.5мм;
• Пыль и влажная защита – IP55;
• Номинальное напряжение – 250В;
• Максимальное рабочее напряжение – 400В (1минут);
• Испытательное напряжение – 1500В (при нормальных условиях);
• Сопротивление изоляции (при 500V) – 2000мОм;

Габаритные размеры разъема GX20 и его чертежи:
