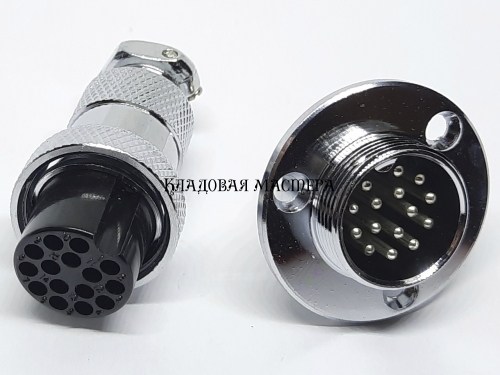

Разъем GX20-15 PIN с фланцем, пара

Разъем GX20 – гнездо с креплением на панель с помощью фланца на 3 винта. Комплектуется резиновым уплотнителем, 3 винта и гайки для монтажа.

Разъемы серии GX20 – это распространенные разъемы, которые применяются в различной электронике, электротехнике, ЧПУ оборудовании, а также популярны среди радиолюбителей.

Разъем GX20 продается паром:

• Гнездо на панель
• Штекер на провод

Технические характеристики разъема GX20-15p:

• Количество контактов – 15;
• Номинальный ток – 5А;
• Диаметр контакта – 1.5мм;
• Пыль и влажная защита – IP55;
• Номинальное напряжение – 150В;
• Максимальное рабочее напряжение – 400В (1минут);
• Испытательное напряжение – 1500В (при нормальных условиях);
• Сопротивление изоляции (при 500V) – 2000мОм;

Габаритные размеры разъема GX20 и его чертежи:
