ЦИЛИНДРИЧЕСКИЙ СОЕДИНИТЕЛЬНЫЙ РАЗЪЕМ GX20 9 КОНТАКТОВ, ПАРА

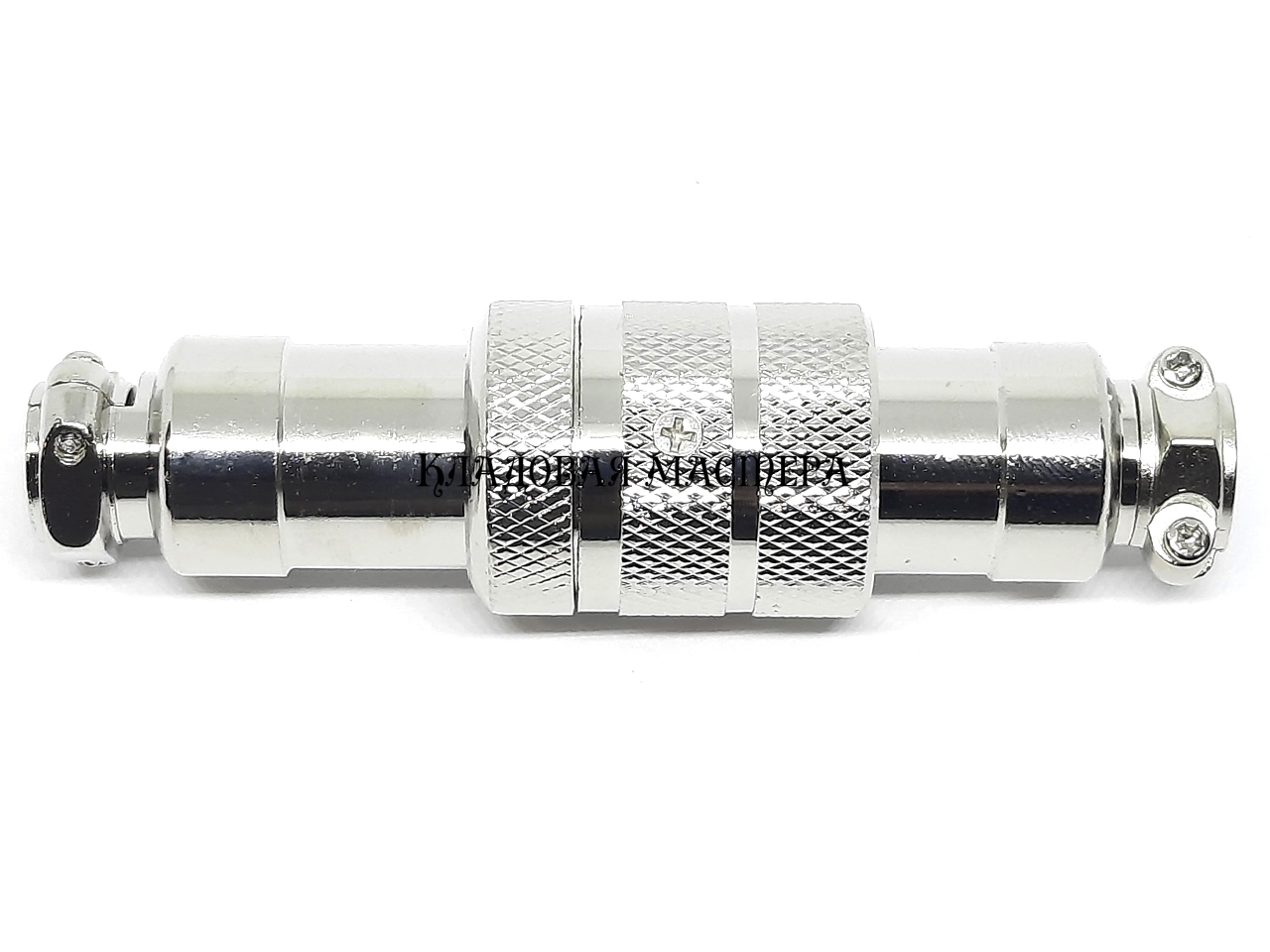

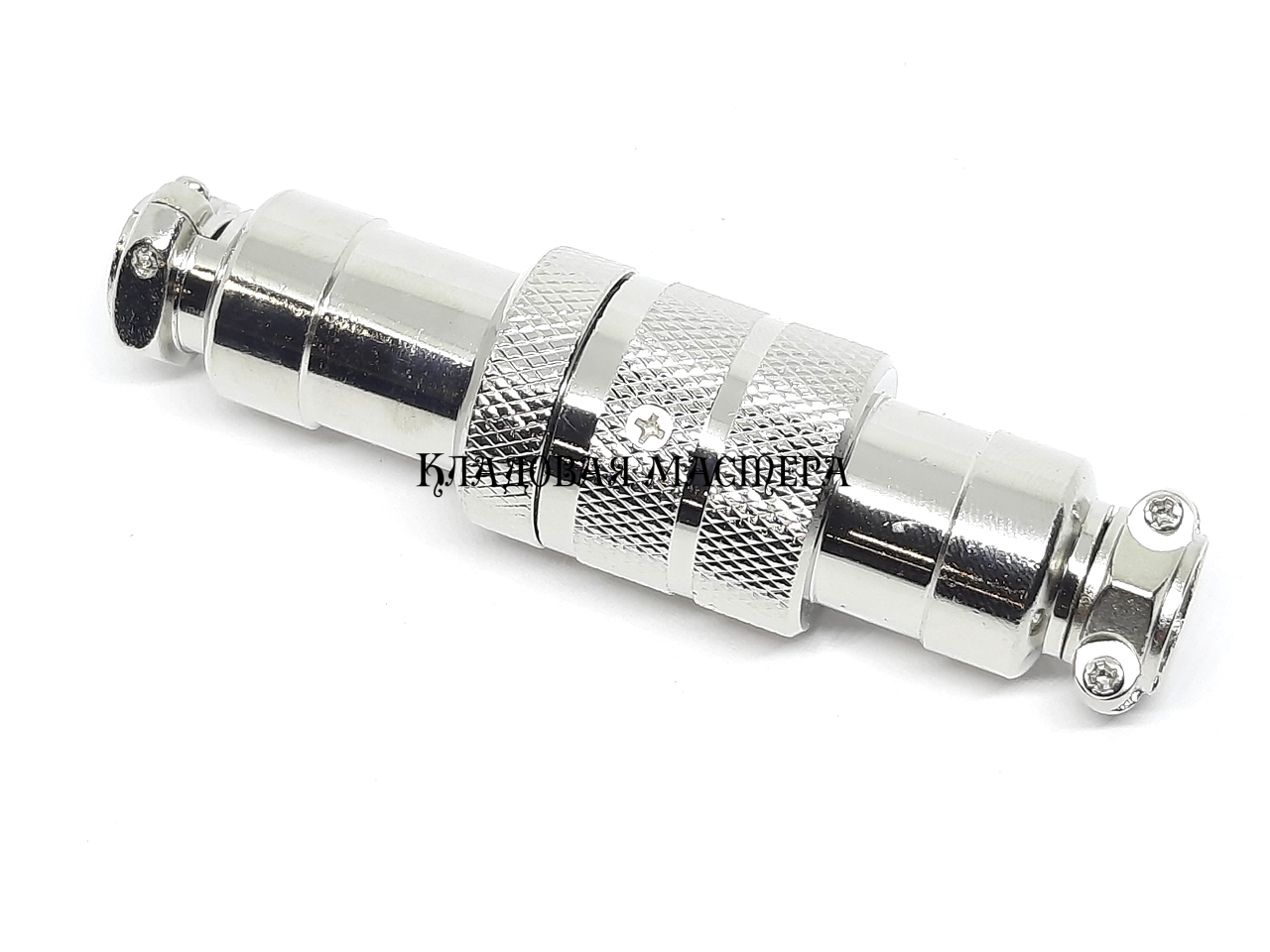

Соединительный (стыковочный) разъем GX20 на 9 контактов предназначен для быстрого и надежного соединения (стыковки) кабельно-проводниковой продукции. Комплект разъема состоит из двух частей, обе части разъема – гнездо и вилка предназначены для монтажа под кабель методом пайки. Соединение фиксируется гайкой расположенной на кабельной розетке, которая накручивается на кабельную вилку, что обеспечивает надежное и механически прочное соединение. Применяется повсеместно для самых разных задач соединения электрических цепей, как в промышленности, так и в различных устройствах. Разъемы являются пылезащищенными и соответствуют степени защиты IP55, что гарантирует работу в запыленной среде и допускает попадание брызг воды. Соединители GX20 известны как авиационные. Также могут использоваться в радио и телекоммуникации для подключения аппаратуры.

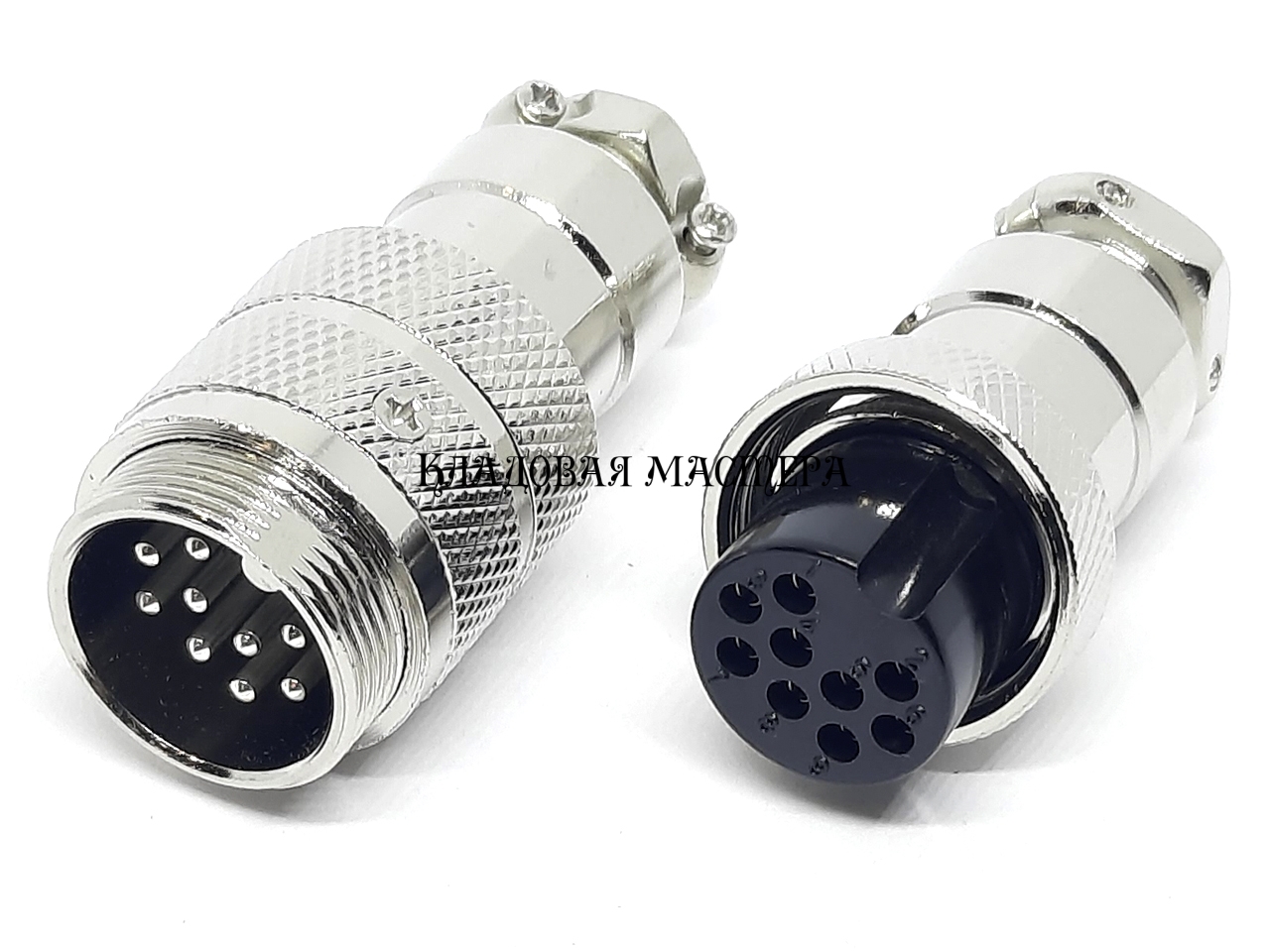

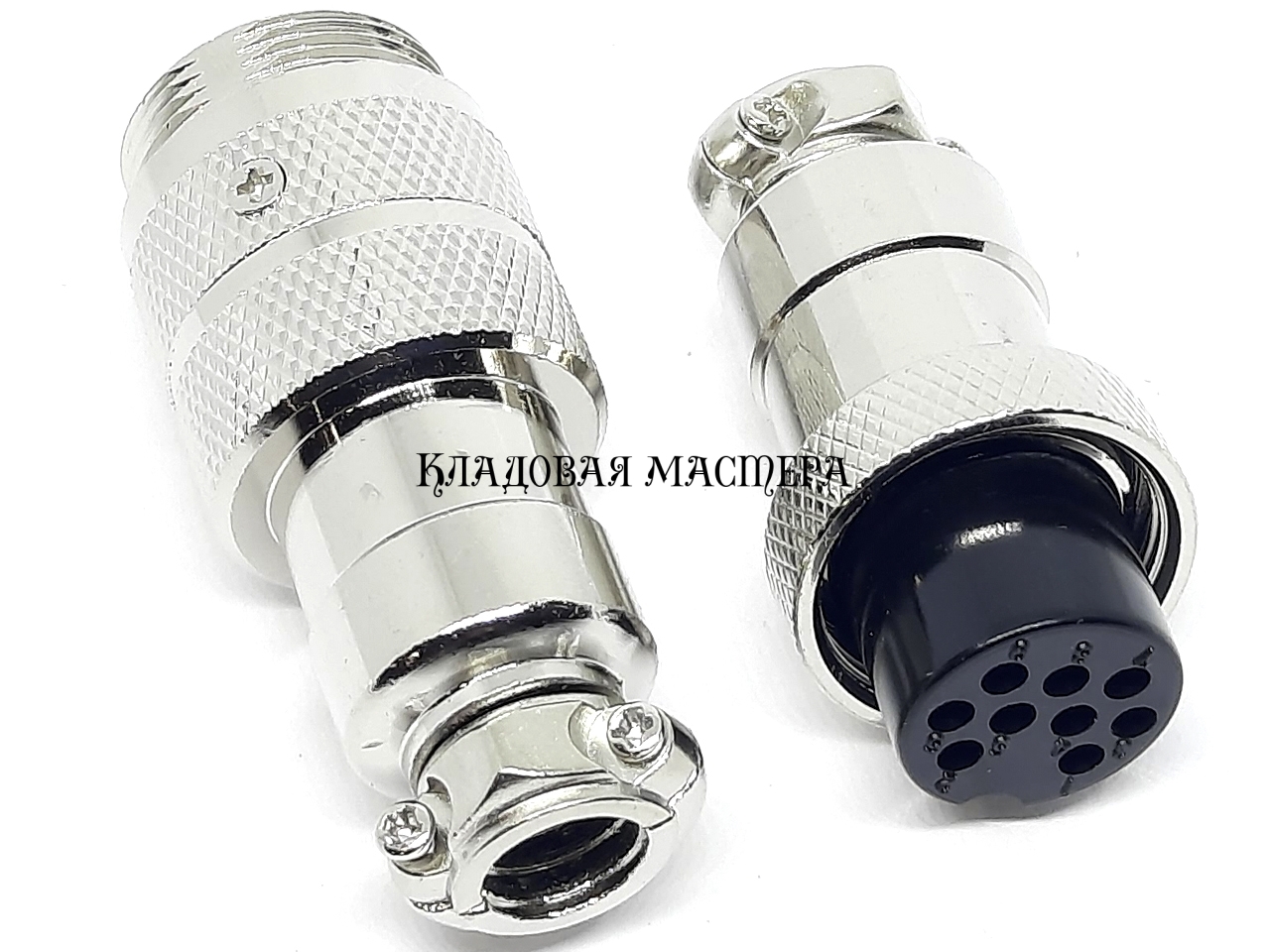

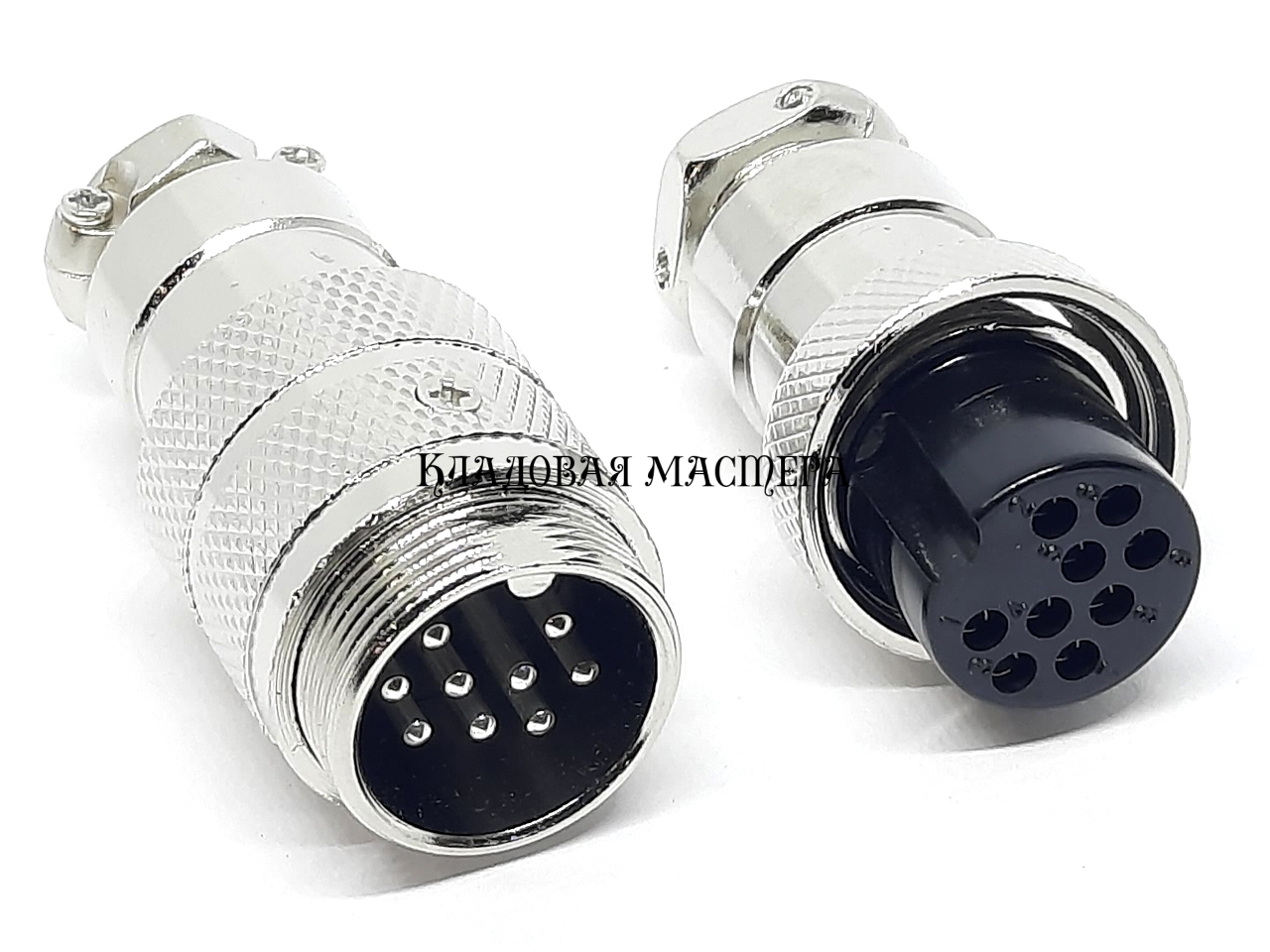

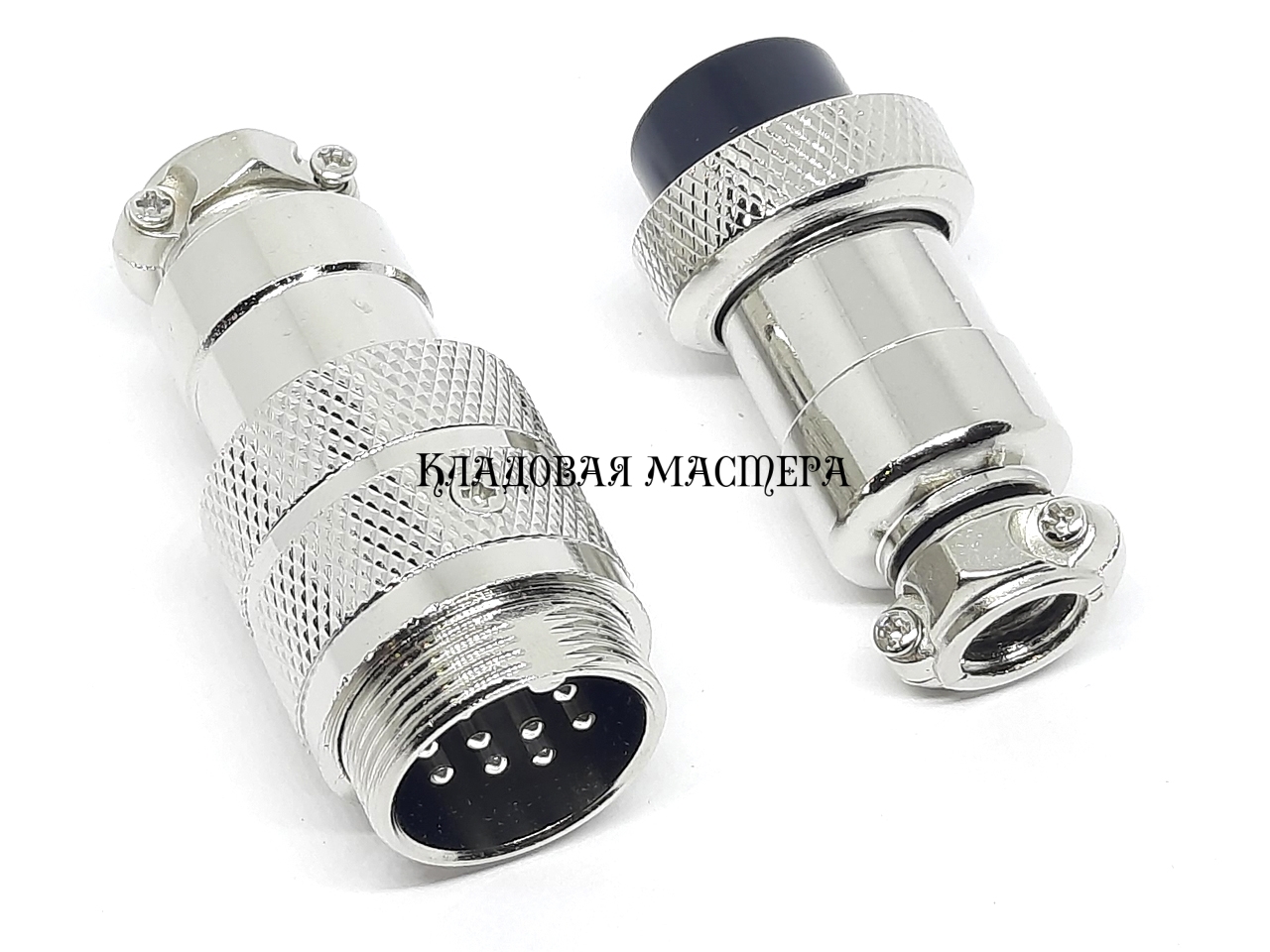

Комплект состоит из двух разъемов мама папа, предназначенных для монтажа на кабель

• GX20 – кабельная розетка;
• GX20 – кабельная вилка;

Технические характеристики соединительного разъема GX20-9

• Максимальный ток-5A
• Максимальное напряжение-150V
• Количество контактов-9
• Тип подключения кабеля к контактам разъема-пайка
• Максимальный наружный диаметр кабеля-8.2 мм.
• Температура окружающей среды -50~+70 градусов
• Относительная влажность-98%
• Контактное сопротивление менее -0,005 Ом
• Сопротивление изоляции в нормальных условиях-не менее 2000 мОм,
• Испытательное напряжение-(50 Гц, действительные значения) при нормальных условиях составляет 1500 В
