Разъем WS20-3p

Промышленный разъем WS20 (аналог WEIPU) общего назначения для подключения цепей питания, кабелей управления и автоматики к различному оборудованию.

Разъем предназначен для использования внутри помещения и имеет степень защиты IP-44. Контакты разъема выполнены из бронзы с позолоченным покрытием.

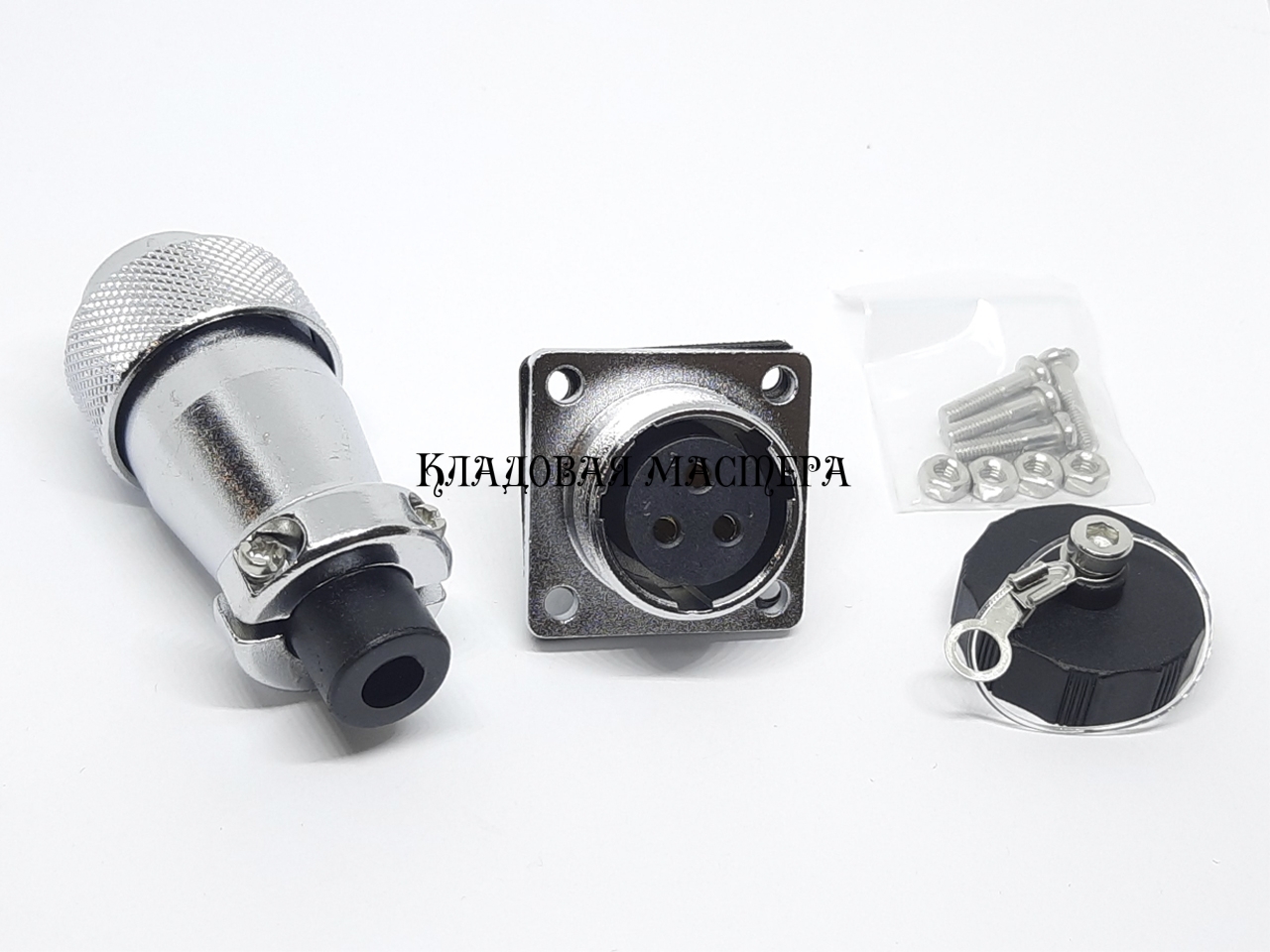

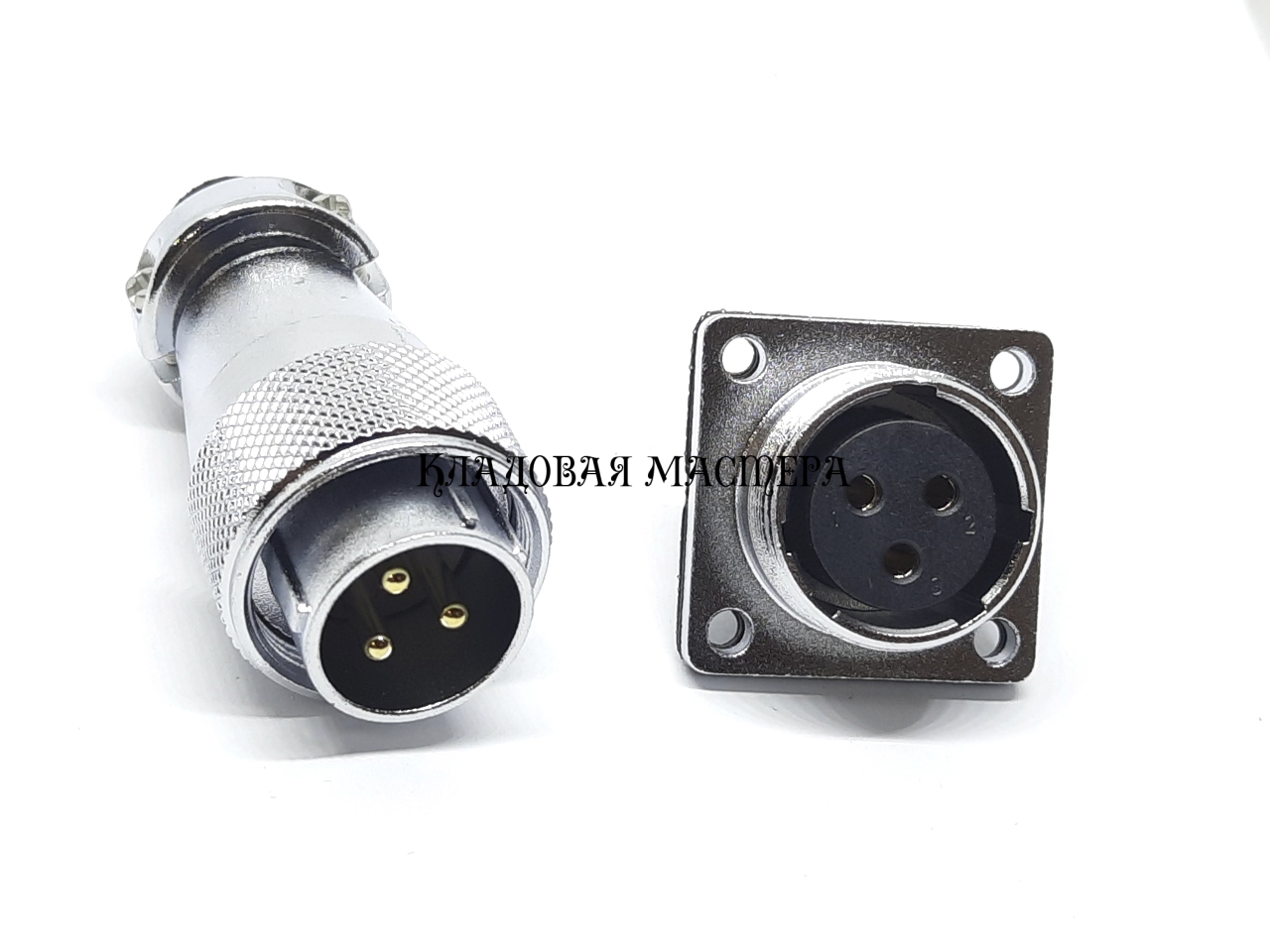

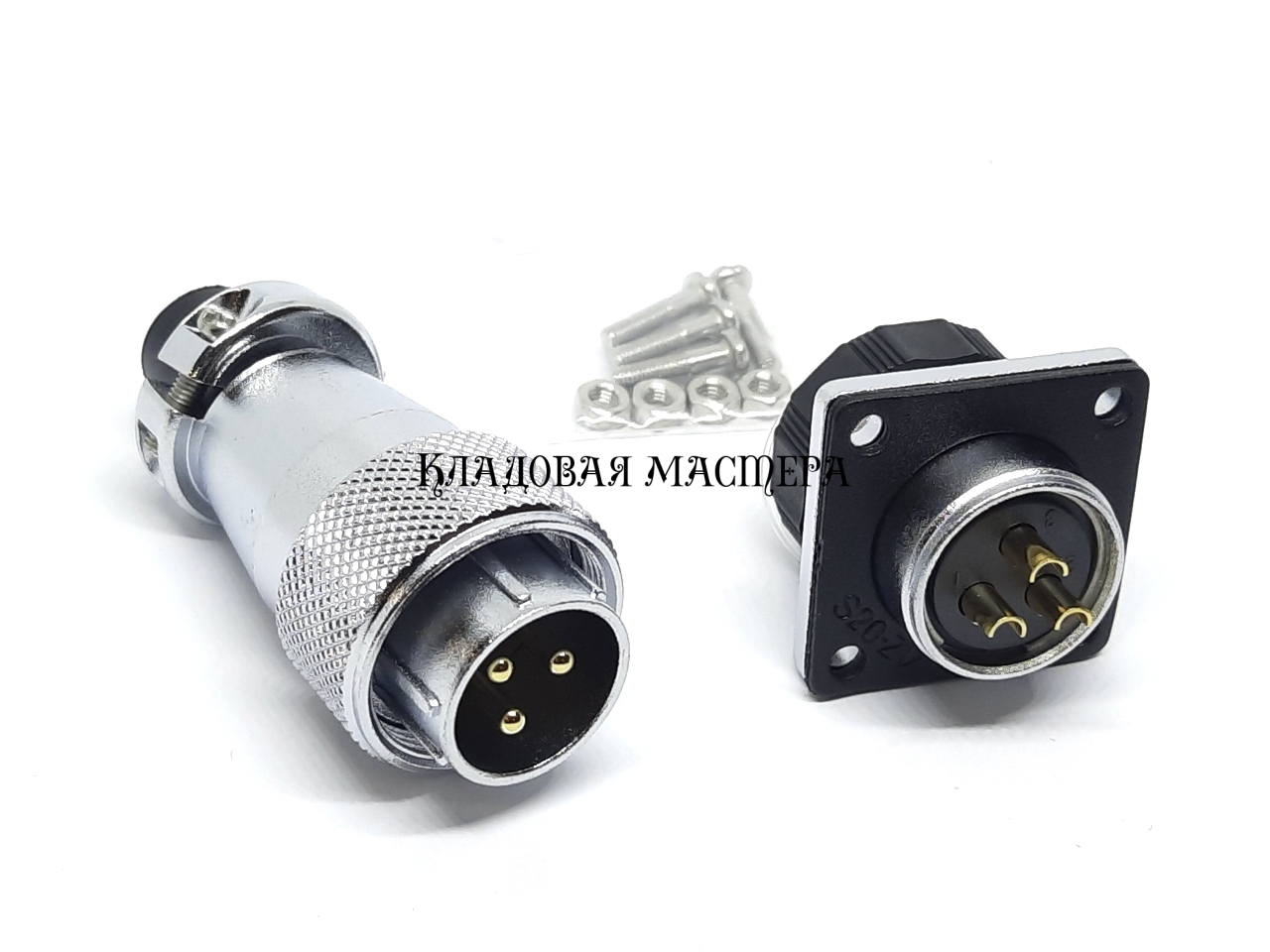

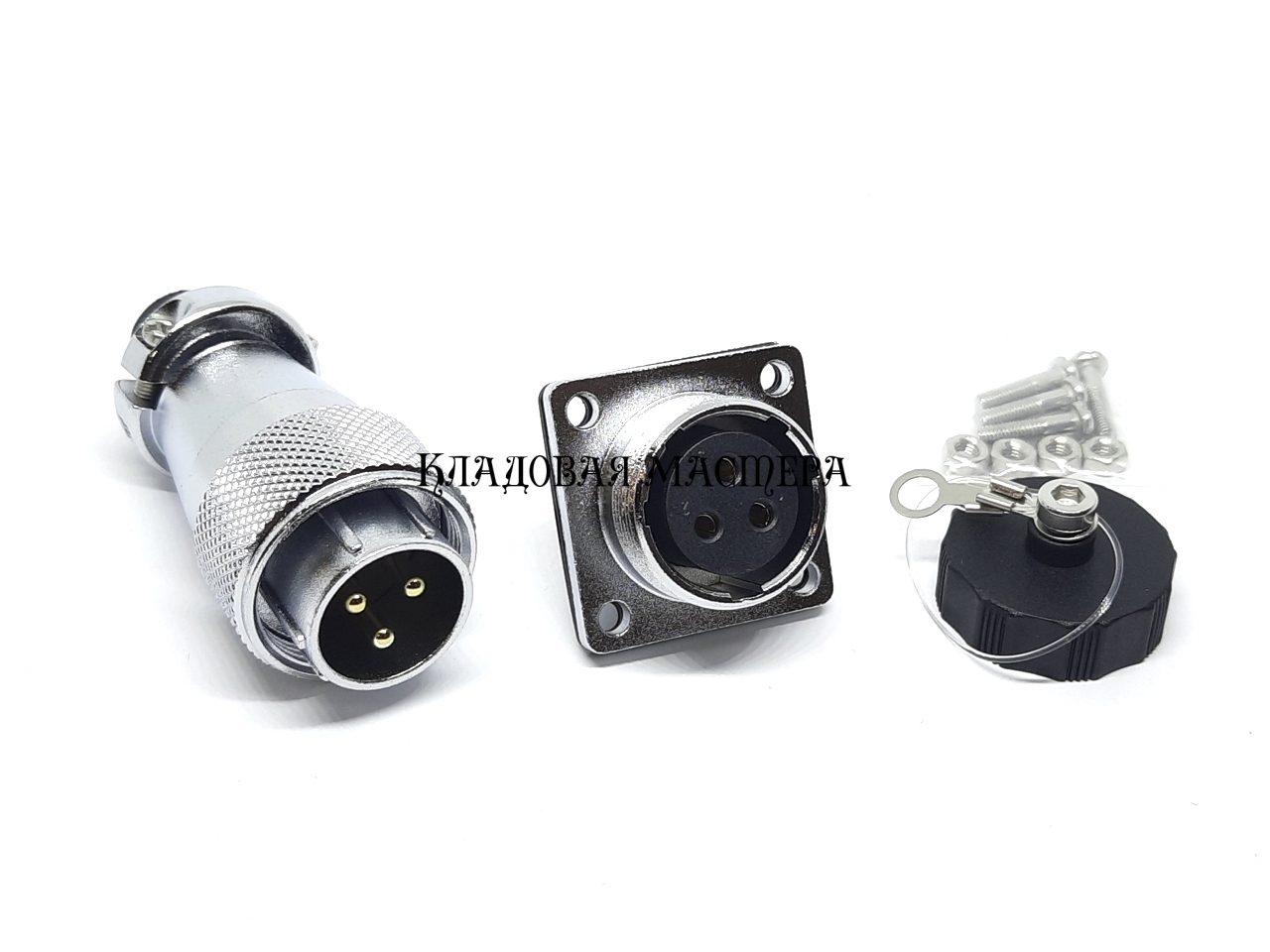

Разъем WS20-3p продается парой:

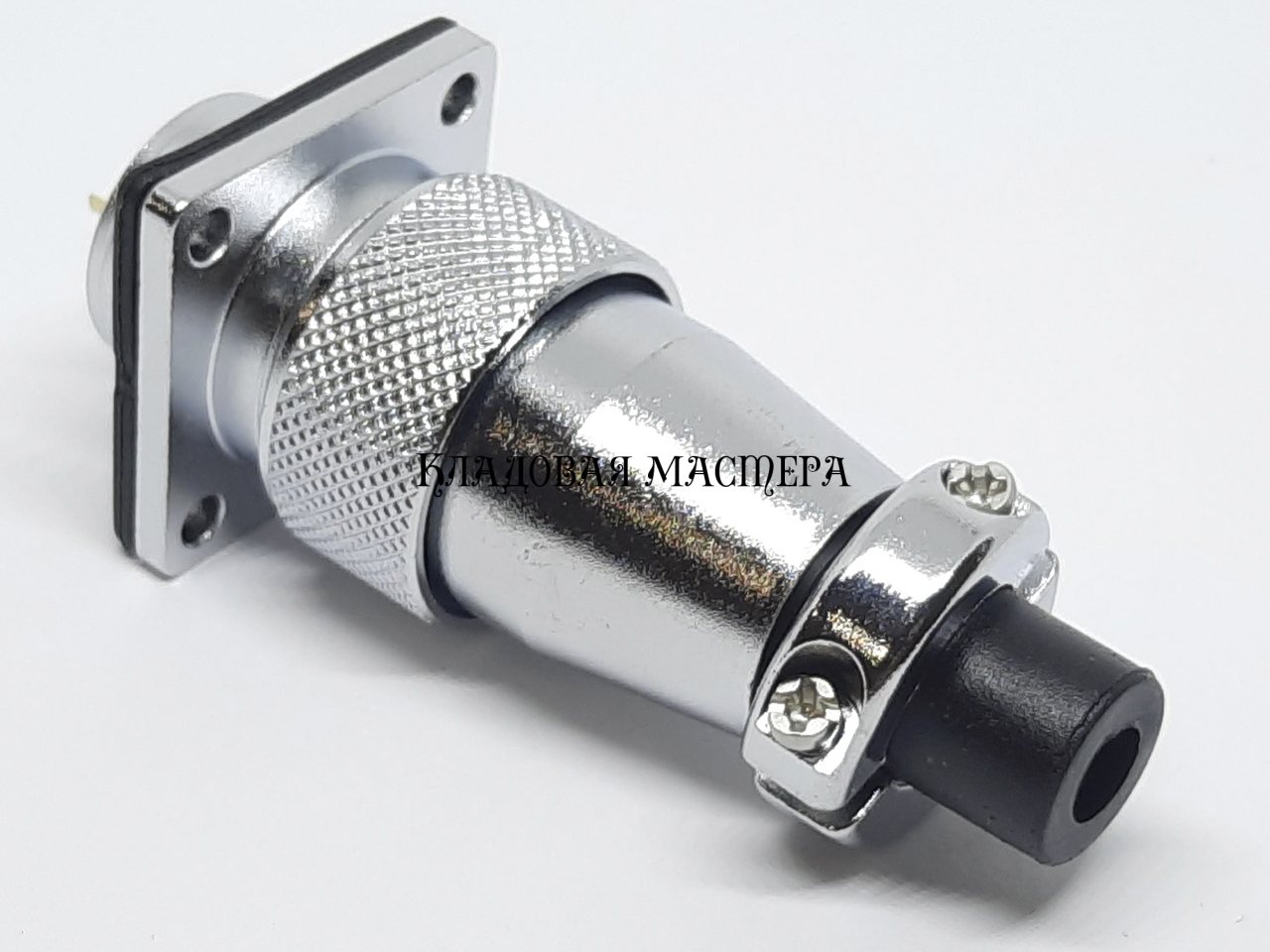

• Штекер на кабель (Диаметр вводимого кабеля до 13,5мм). Длина штекера 49мм (Без гибкого ввода). Наружный диаметр штекера – 26мм.

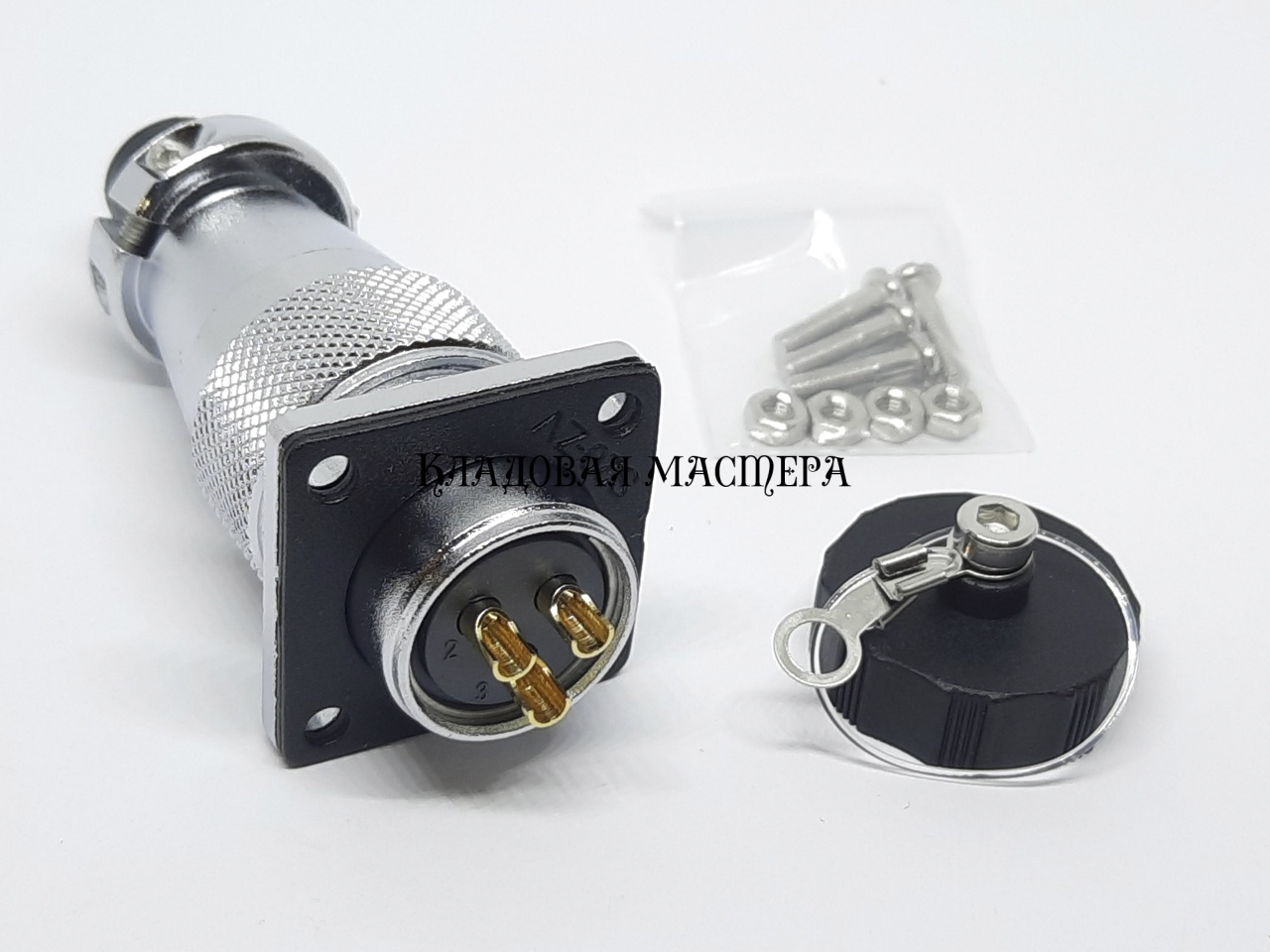

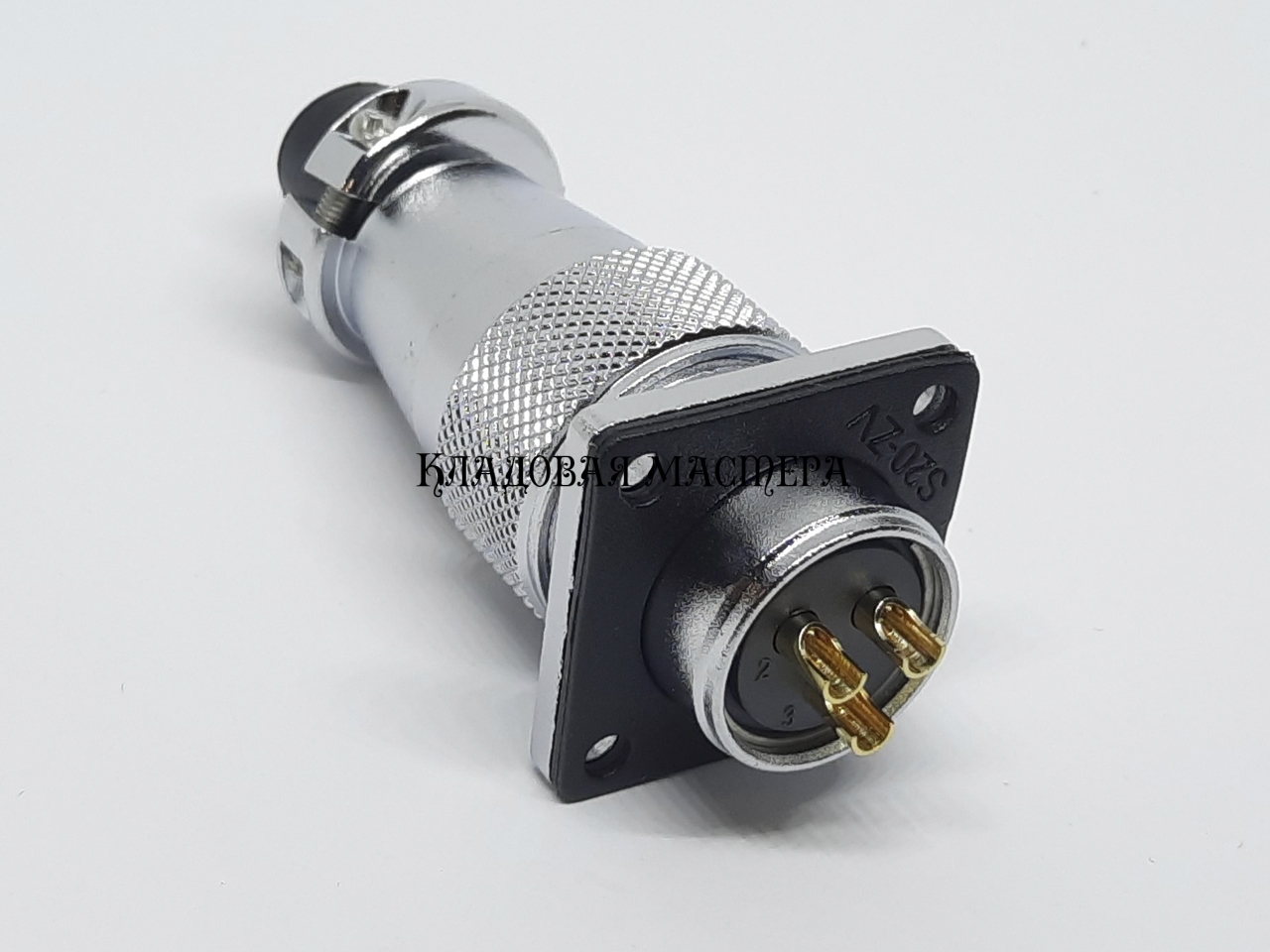

• Розетка на панель. Установочное отверстие 19.8мм + 4 крепежных винта

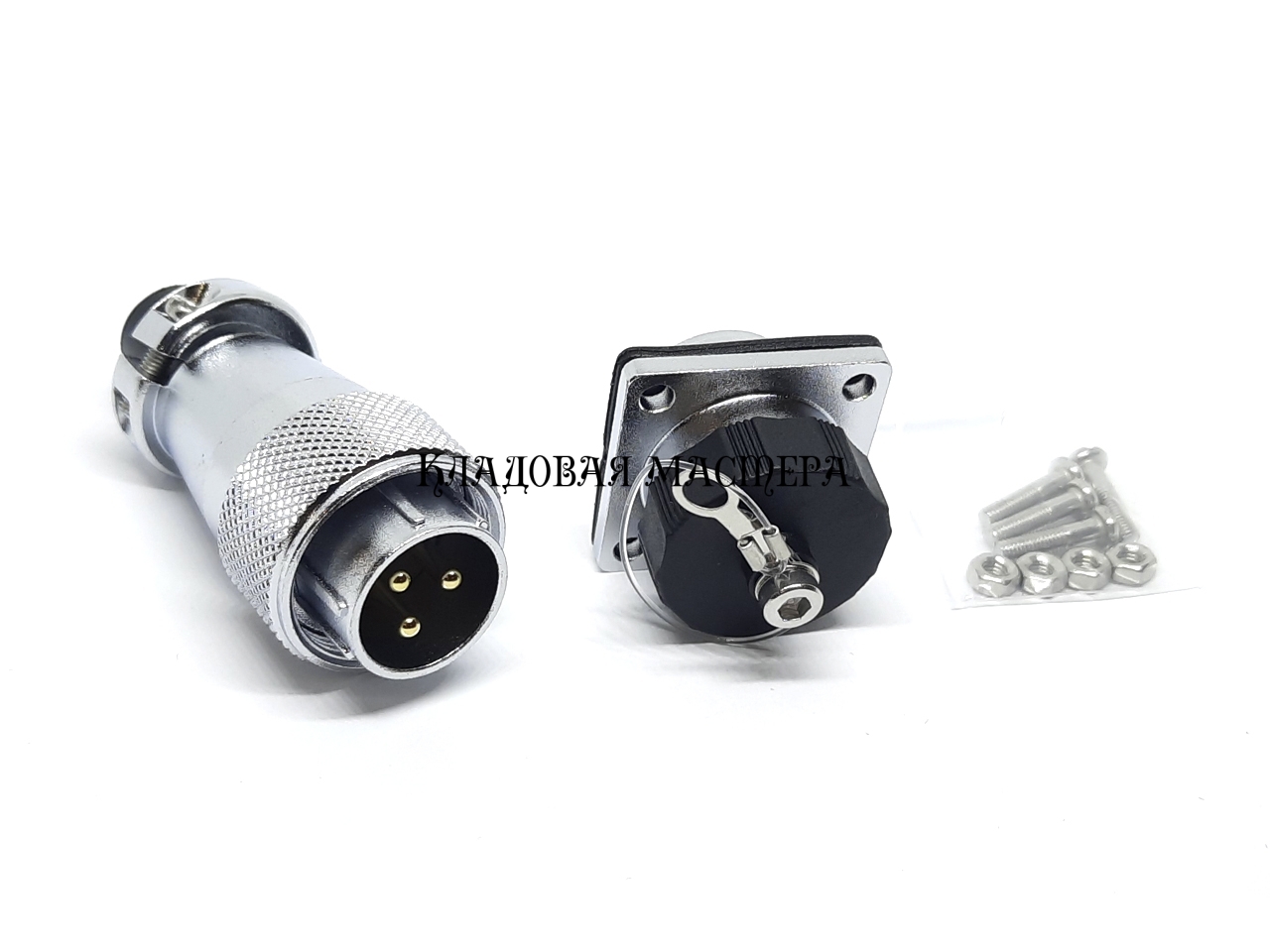

Панельная розетка имеет защитную крышку.

Технические характеристики разъема WS20-3p

• Колличество контактов – 3
• Диаметр контактов – 2,5мм
• Максимальный ток – 25А
• Максимальное напряжение – 500В
• Напряжение на испытании – 1500В в течении 1 минуты
• Сечение подключаемого провода до 4мм2 / 11AWG
• Материал контактов - блонза с позолотой
• Степень пыле и влаго защиты - IP-44
• Рабочие температуры - -40 - +85С
• Термостойкость изолятора - 260С

Чертеж и габаритные разъемы
