Разъем WS20-9p

Промышленный разъем WS20 (аналог WEIPU) общего назначения для подключения цепей питания, кабелей управления и автоматики к различному оборудованию.

Разъем предназначен для использования внутри помещения и имеет степень защиты IP-44. Контакты разъема выполнены из бронзы с позолоченным покрытием.

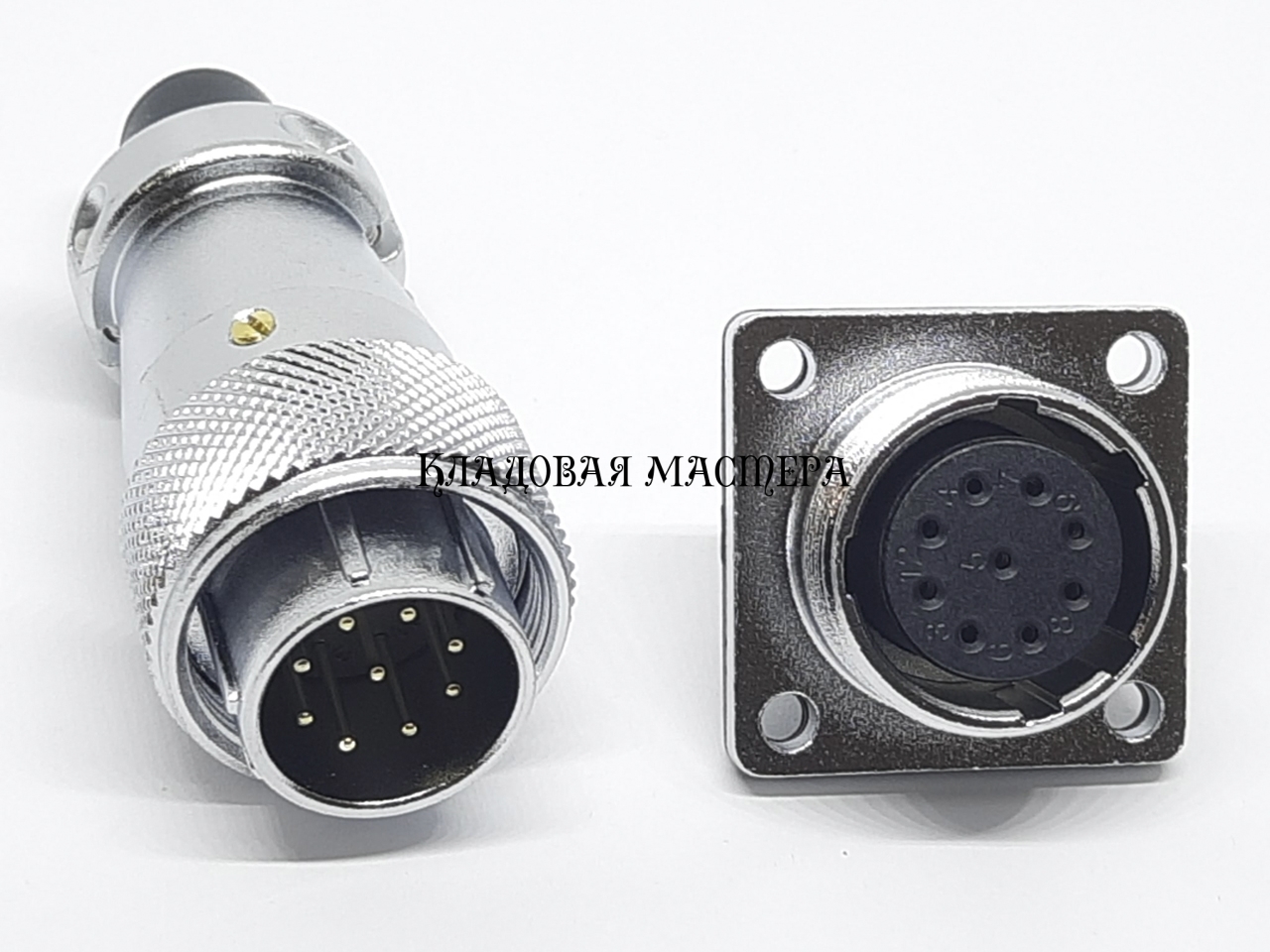

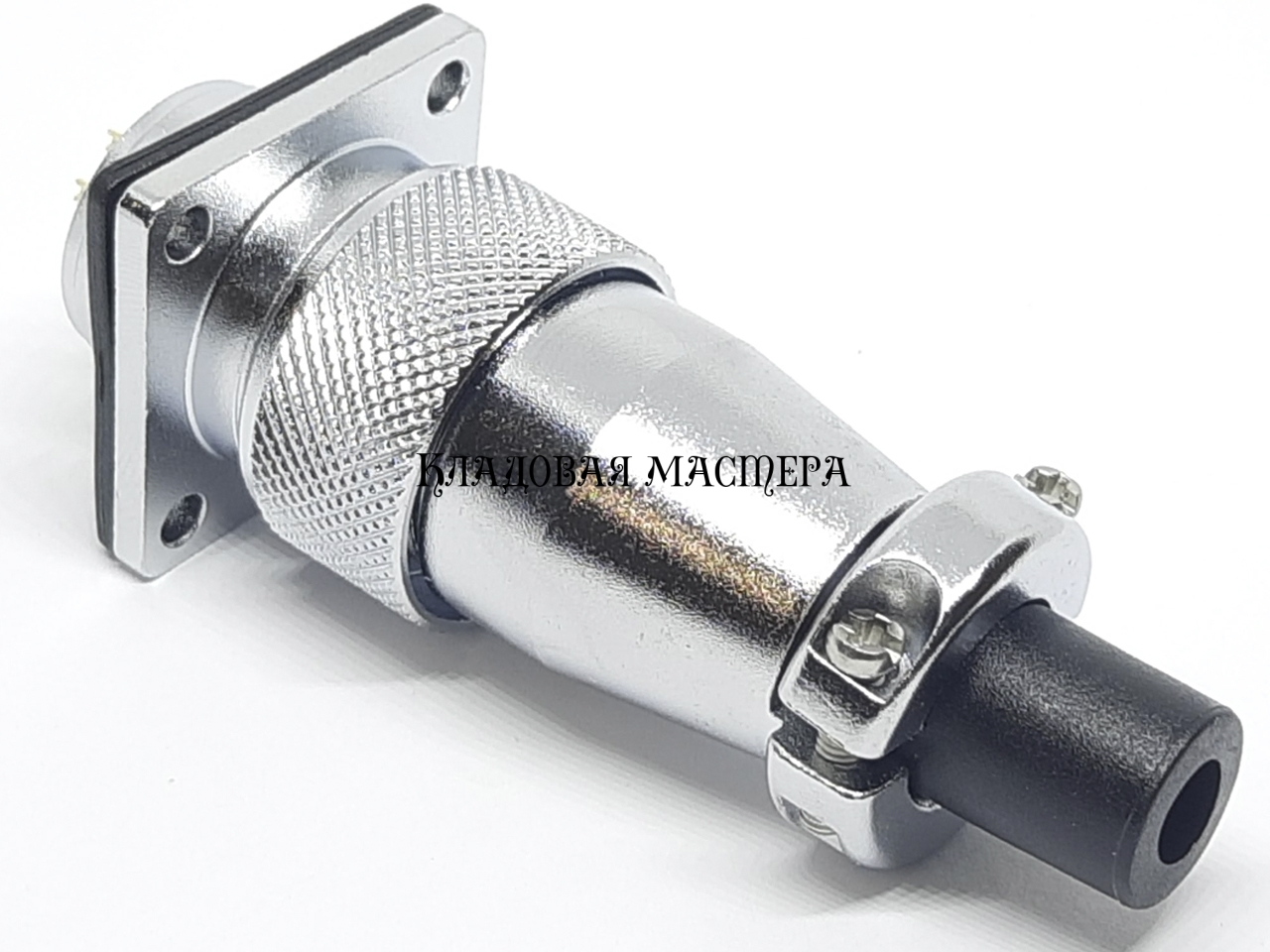

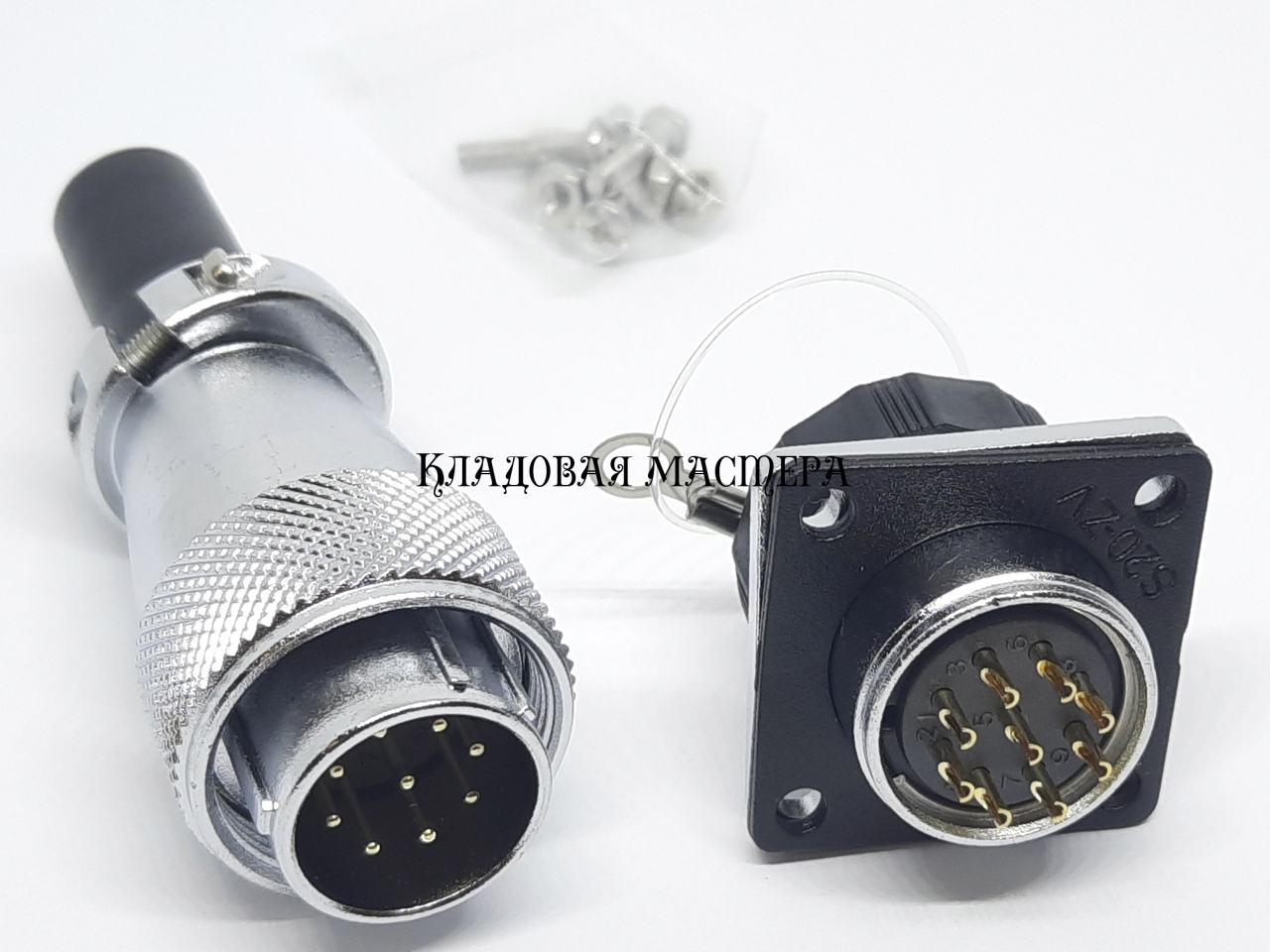

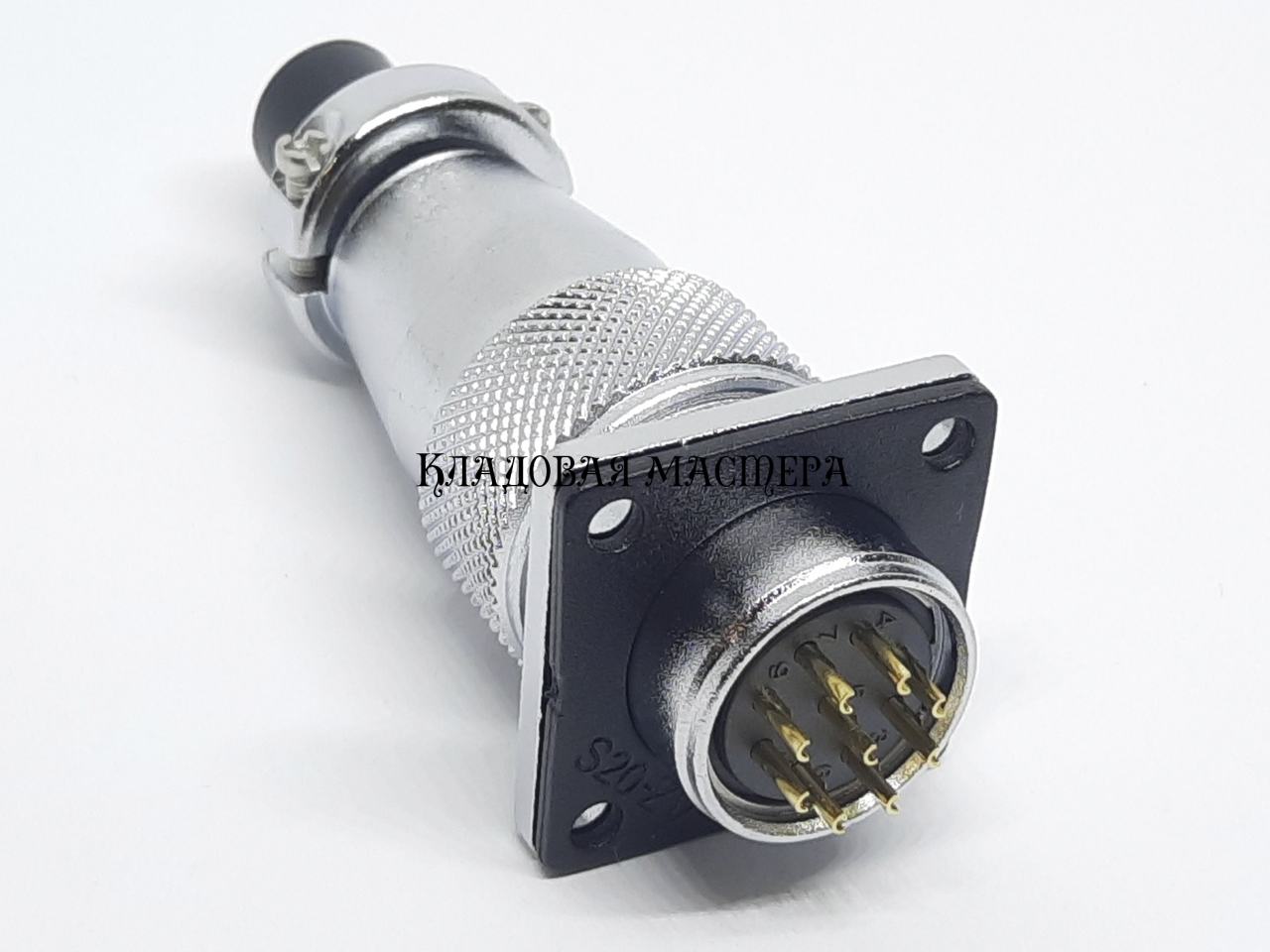

Разъем WS20-9p продается парой:

• Штекер на кабель (Диаметр вводимого кабеля до 13,5мм). Длина штекера 49мм (Без гибкого ввода). Наружный диаметр штекера – 26мм.
• Розетка на панель. Установочное отверстие 19.8мм + 4 крепежных винта

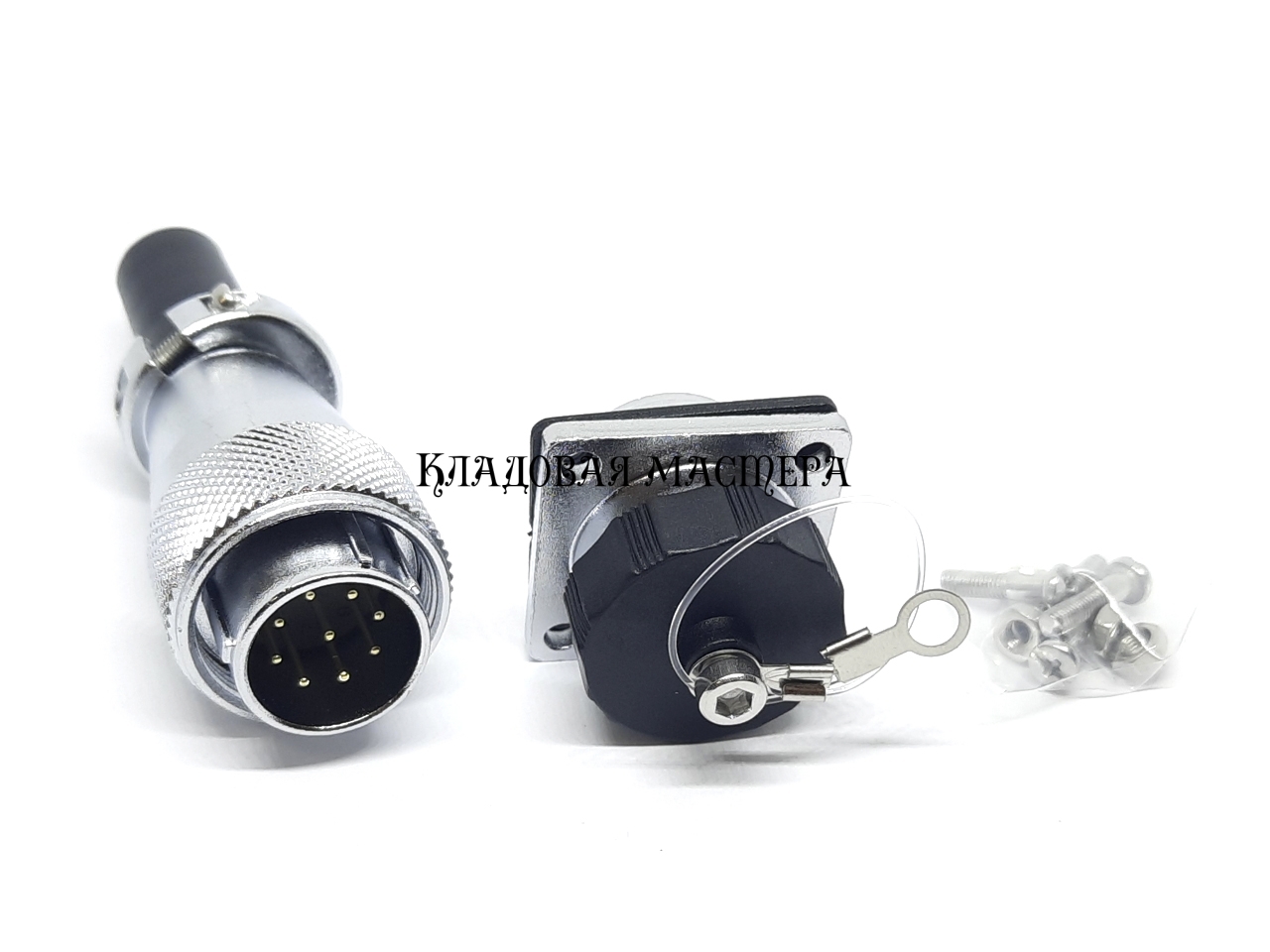

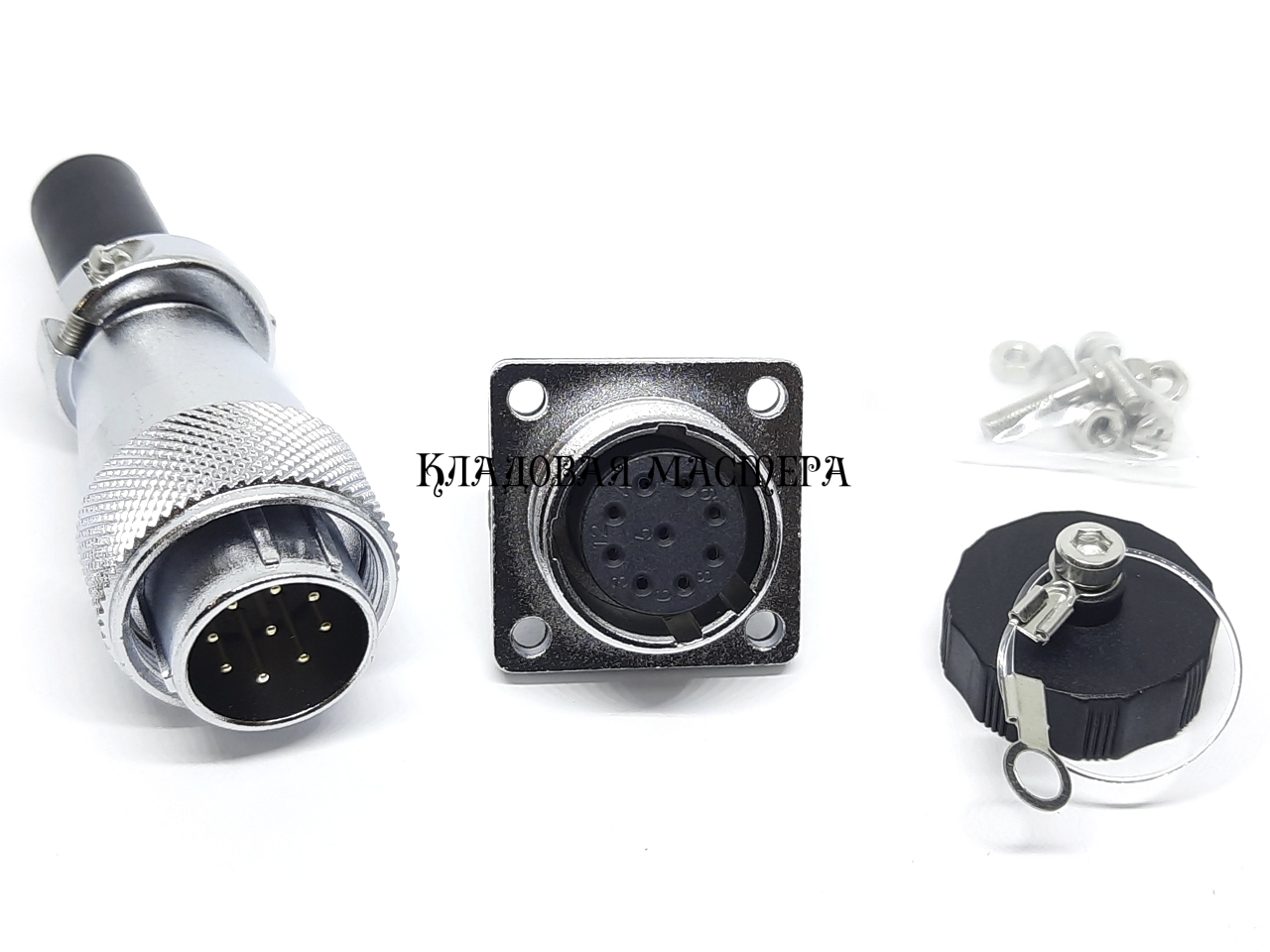

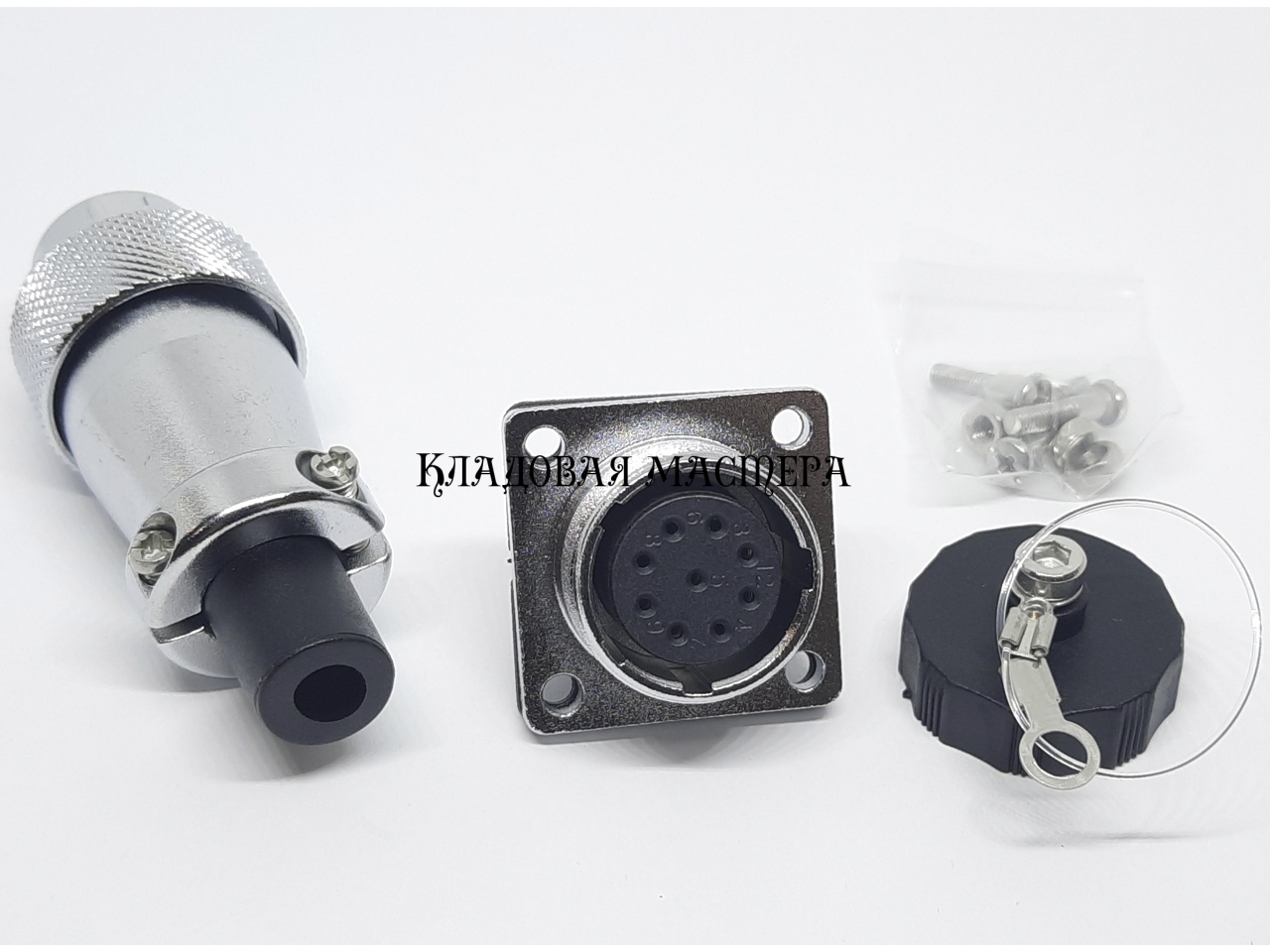

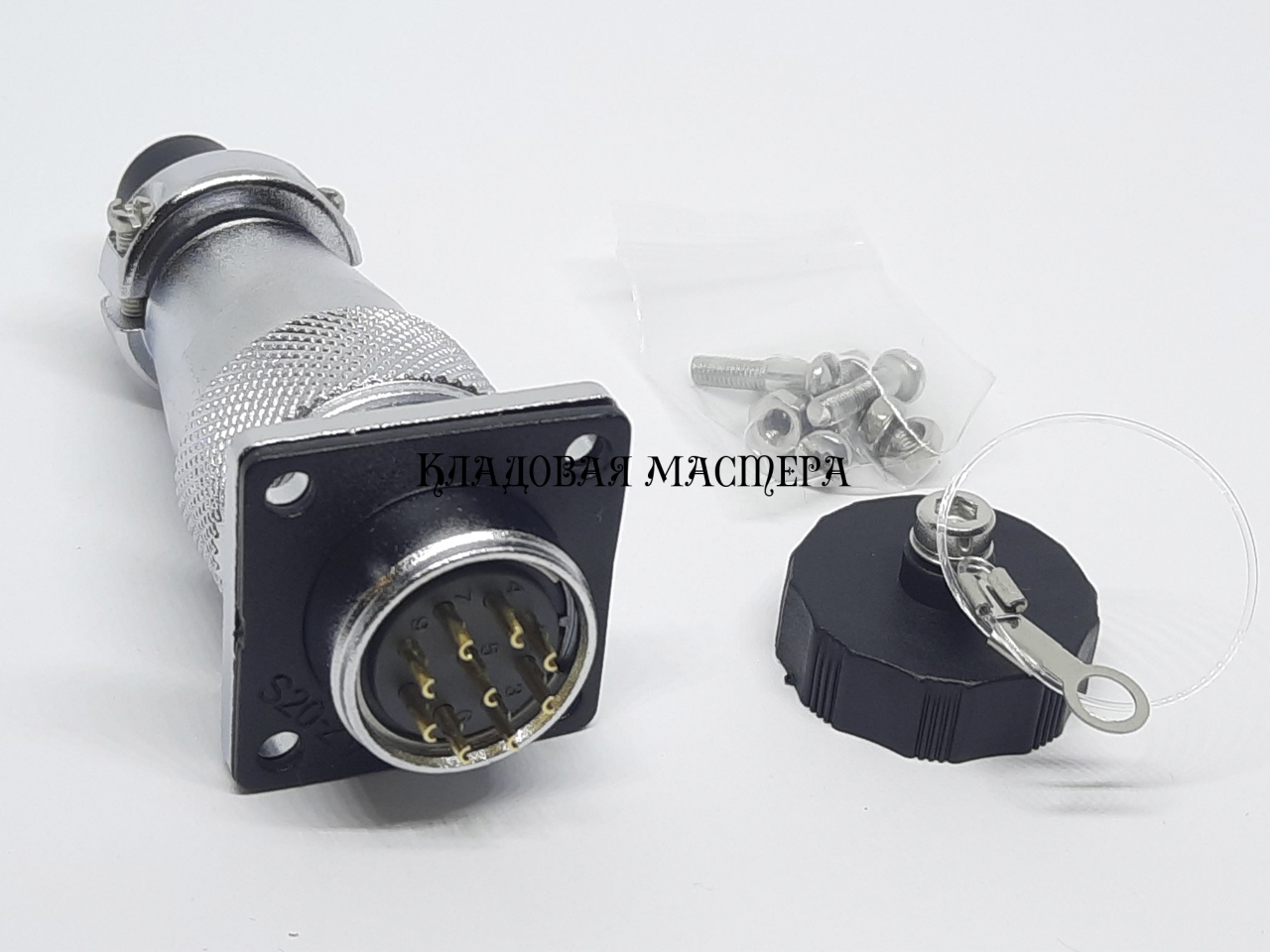

Панельная розетка имеет защитную крышку.

Технические характеристики разъема WS20-9p

• Колличество контактов – 9
• Диаметр контактов – 1мм
• Максимальный ток – 5А
• Максимальное напряжение – 400В
• Напряжение на испытании – 1200В в течении 1 минуты
• Сечение подключаемого провода до 0.785мм2 / 18AWG
• Материал контактов - блонза с позолотой
• Степень пыле и влаго защиты - IP-44
• Рабочие температуры - -40 - +85С
• Термостойкость изолятора - 260С

Чертеж и габаритные разъемы
