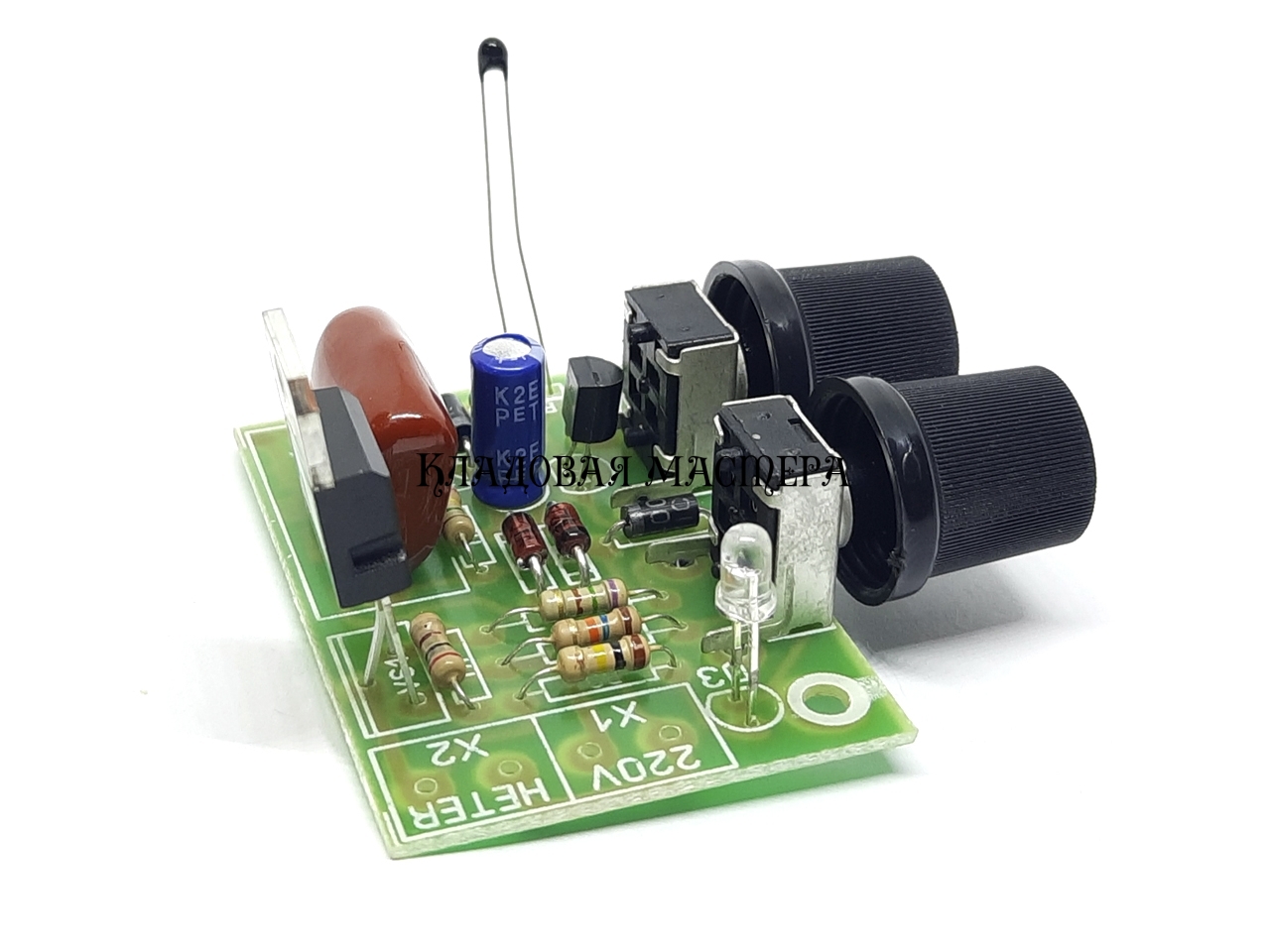

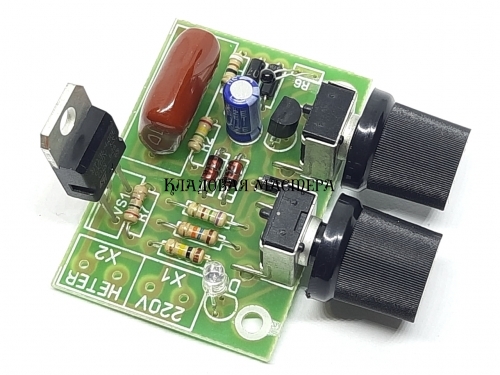

Терморегулятор аналоговый M174.1 AC220V для инкубатора

Терморегулятор модуль M174.1 предназначен для создания инкубаторов для птицы и может использоваться совместно с нагревательными приборами мощностью не более 200 Вт. Прибор устанавливается в розетку с напряжением 220 В, а нагревательный элемент подключается к розетке. Провода с термодатчиком следует подвести внутрь инкубатора. После включения прибора нагрев будет производиться до температуры, заданной с помощью регуляторов "Грубо" и "Точно". Следует учитывать, что стабильность поддержания температуры зависит от конструкции инкубатора, его объема и качества термоизоляции. Устройство оборудовано двумя светодиодными индикаторами, отображающими подключение прибора к сети и работу нагревателя.

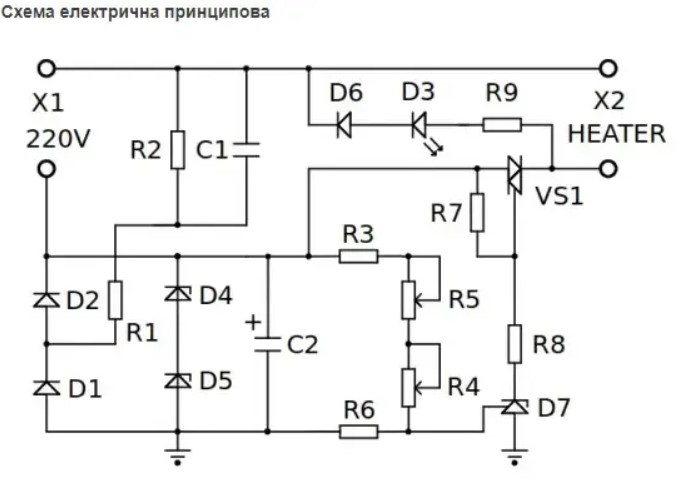

Устройство питается от сети переменного тока. Ключевым элементом схемы является управляемый стабилитрон D7, сравнивающий свое внутреннее сопротивляемое напряжение с напряжением, снятым с делителя напряжения, образованного резисторами R3, R4, R5 и R6. Согласно результатам сравнения управляемый стабилитрон выдает сигнал об ошибке на VS1, коммутирующий нагрузку. В качестве датчика температуры используется терморезистор R6. Регулировка температуры осуществляется с помощью потенциометров R5 (для плавной настройки) и R4 (для грубой настройки). Светодиод D3 сигнализирует о включении нагревателя.

Область применения:

• Терморегуляторы M174.1 используются для создания домашних инкубаторов с использованием ламп накаливания в качестве нагревательных элементов.
• Наличие двух отдельных регуляторов позволяет установить нужную температуру до 0,1°C.
• Достаточно один раз настроить устройство, и оно будет поддерживать заданную температуру при изменении температуры окружающей среды.

Технические характеристики M174.1

• Напряжение питания: 220 В (AC)
• Мощность нагрузки: 200 Ватт
• Диапазон регулирования температуры: от 30 до 42 °C
• Габаритные размеры модуля: 54 x 47 x 22 мм

Рекомендации по использованию:

1. Возможно увеличить мощность устройства за счет использования радиатора на симисторе VS1.
2. Устройство предназначено для использования в сети ~220В, поэтому следует соблюдать осторожность при работе с включенным модулем и использовать корпус для установки модуля терморегулятора.
3. Проволоки от сети ~220В припаиваются к контактным площадкам Х1, а провода к нагревательному элементу – к площадкам Х2.
4. В печатной плате модуля предусмотрены два крепежных отверстия. Режим работы модуля отображается с помощью светодиода.
5. Датчик температуры может быть выведен с помощью изолированного провода в двойной изоляции, поскольку устройство не отделено гальванически. Сам датчик желательно изолировать с помощью термоусадочной трубки.
