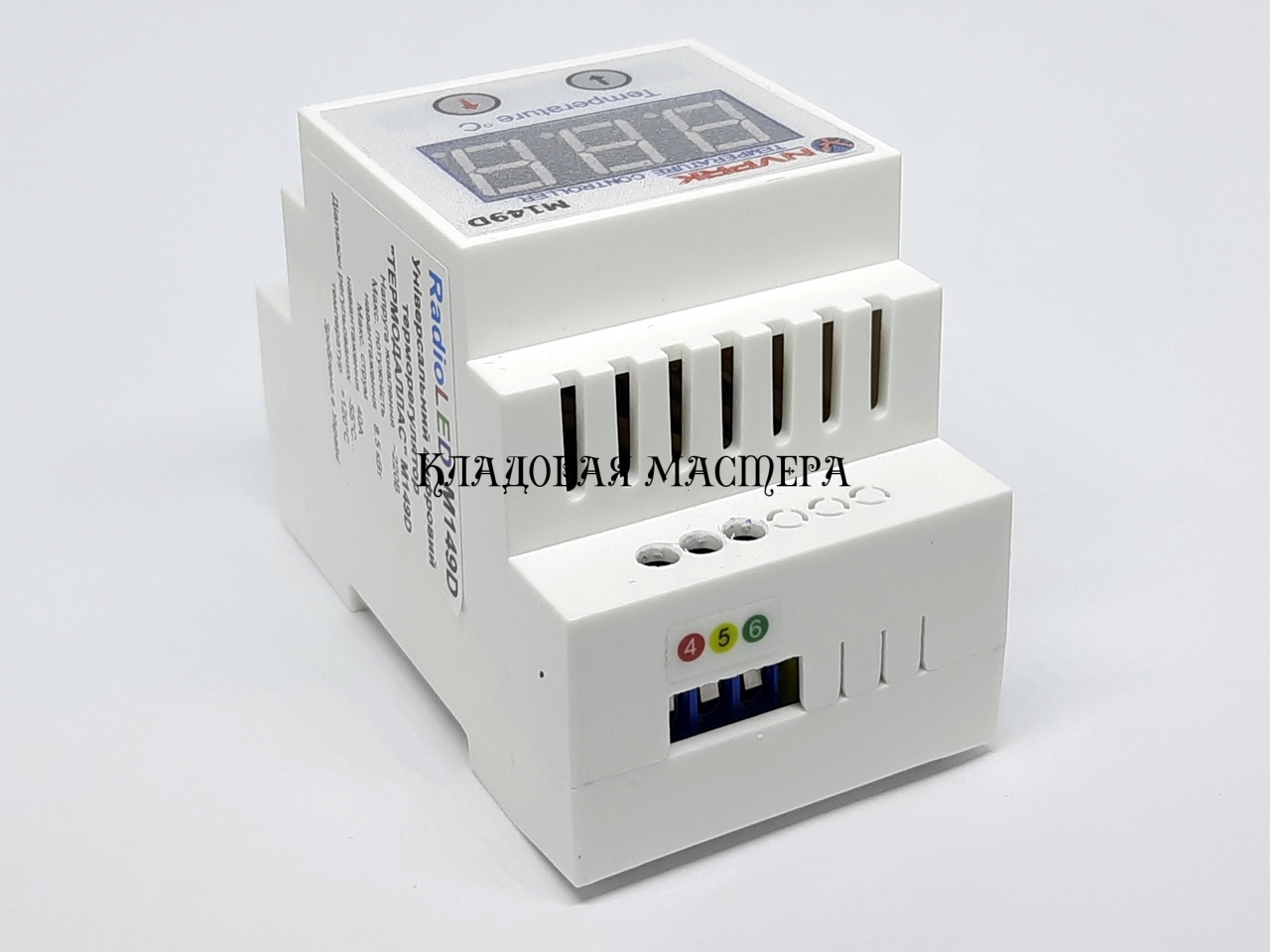

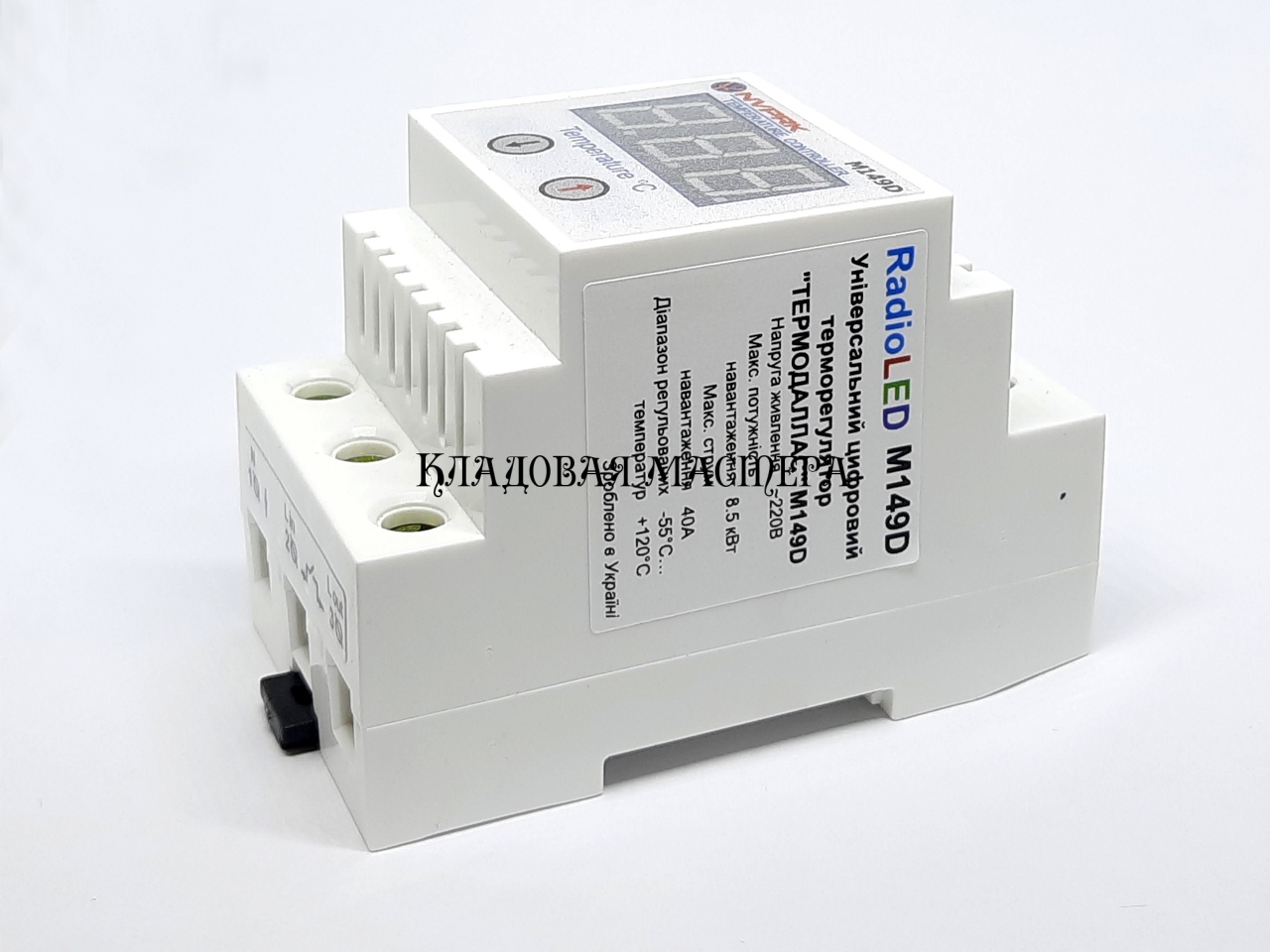

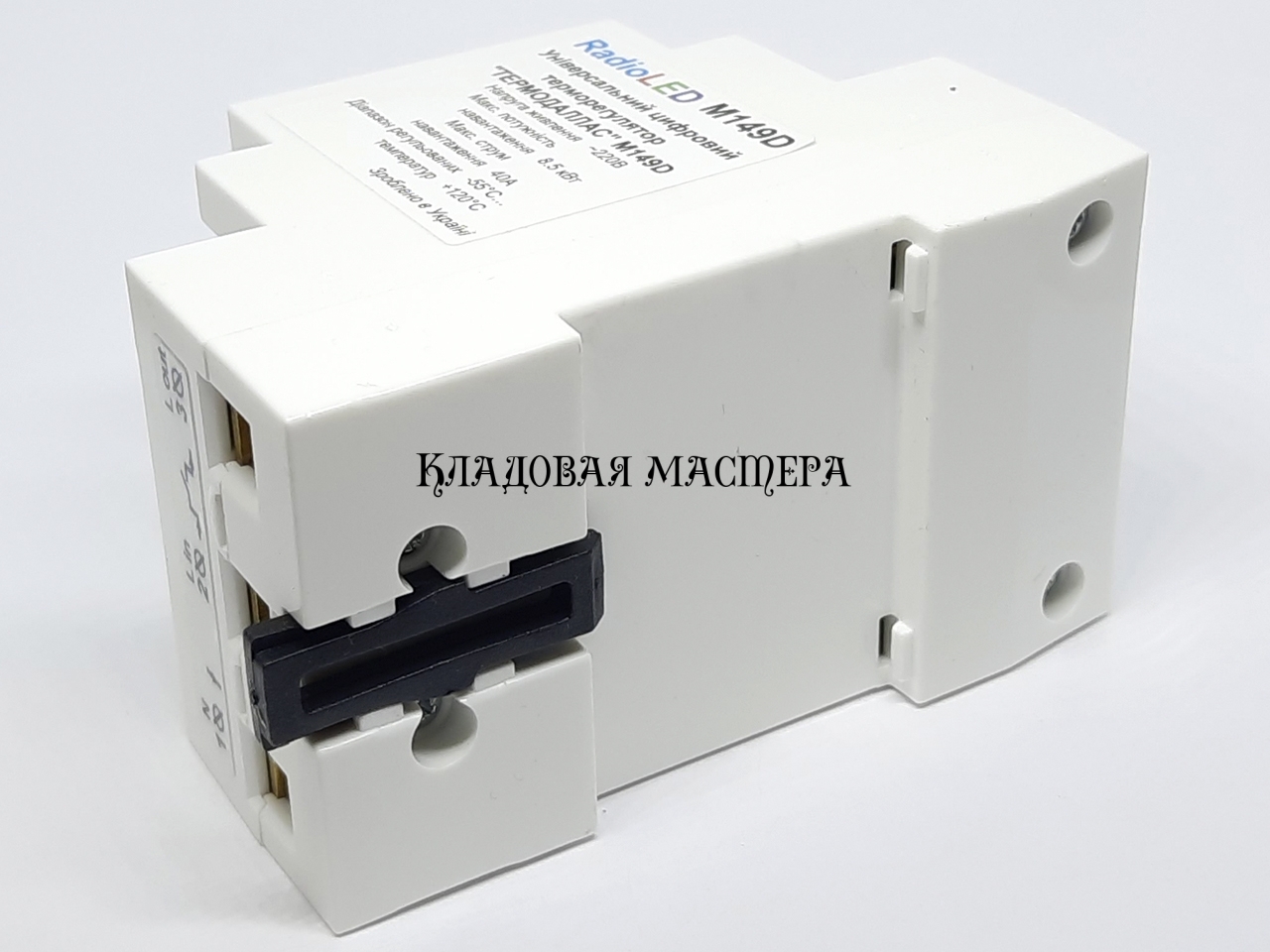

Терморегулятор цифровой M149D Термодаллас AC220V 8.5kW в DIN корпусе + датчик

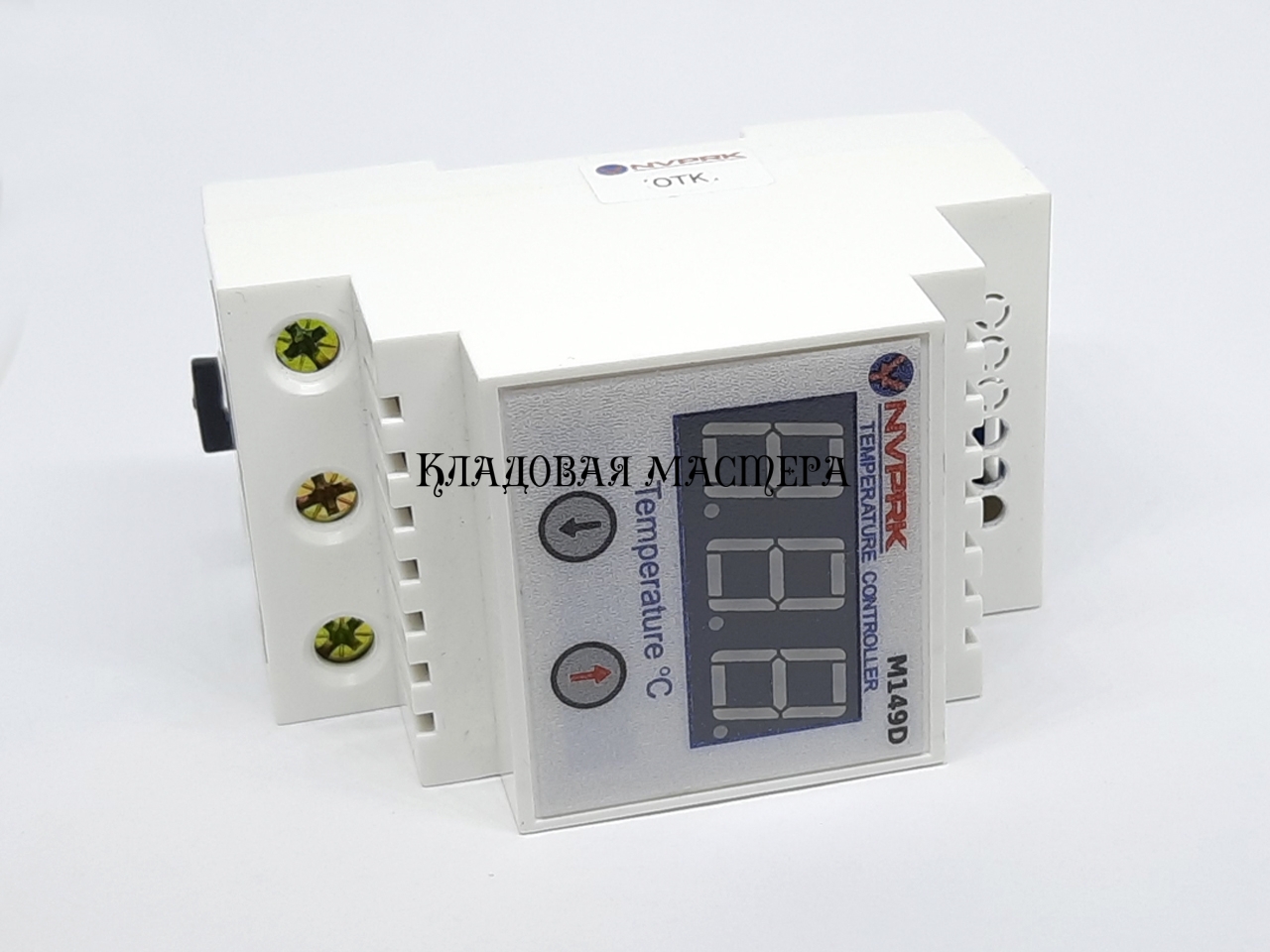

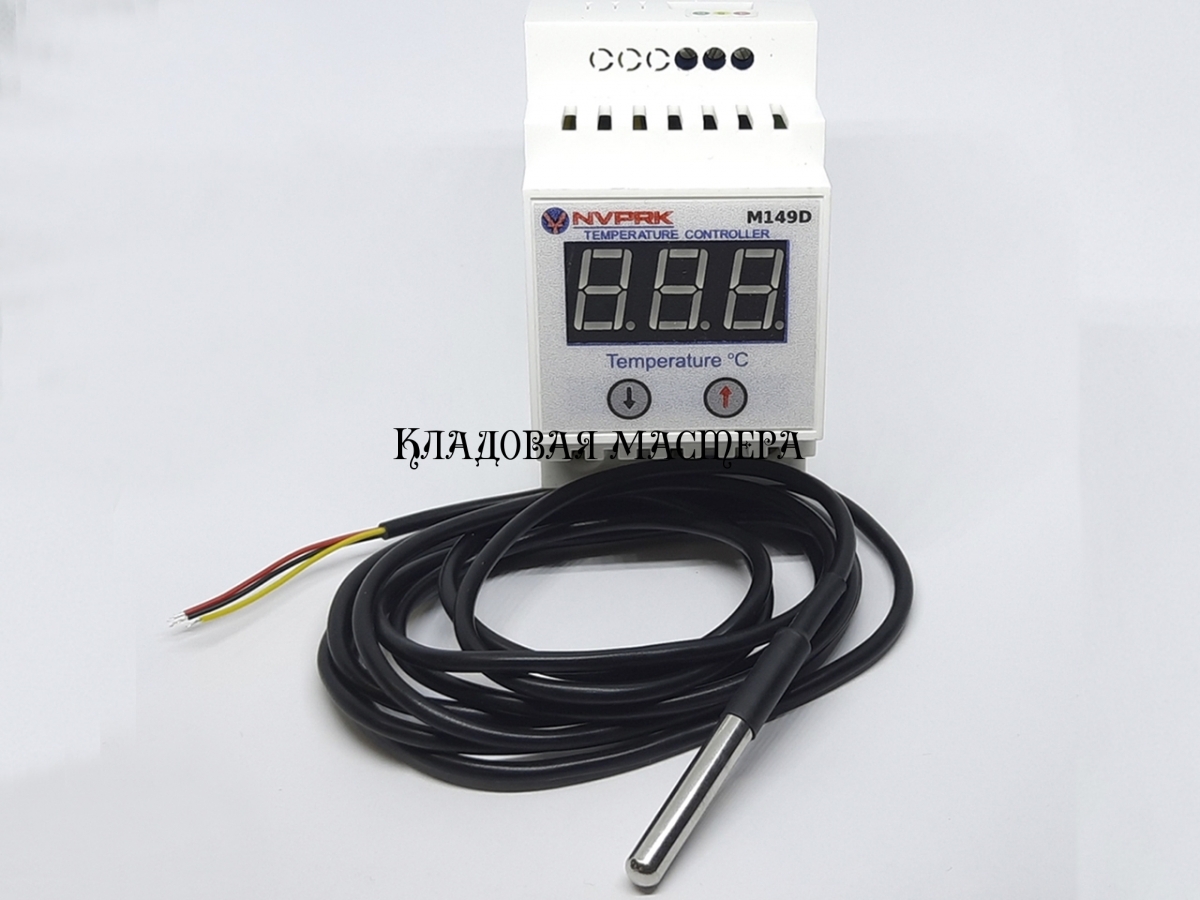

Цифровой универсальный терморегулятор M149D, микроконтроллерное устройство, предназначенное для поддержания заданной температуры. Терморегулятор вставляется в DIN рейку, а коммутируемая нагрузка (электрические ТЭНы, компрессоры, вентиляторы и другие) подключается к терморегулятору. Трехразрядный светодиодный индикатор отображает значение температуры, измеренное датчиком DS18B20. В комплекте с терморегулятором идет датчик с соединительным кабелем длиной – 2 метра. Управление терморегулятором производится с помощью двух кнопок, расположенных снизу от индикатора. Управление погрузкой осуществляется через встроенное реле в устройстве.

Устройство может работать в режиме нагрева или охлаждения. Работа прибора по умолчанию – режим нагрева с гистерезисом 0,1 градуса. Для просмотра заданной температуры нужно нажать любую кнопку, для ее увеличения необходимо нажимать правую кнопку, для уменьшения – левую кнопку. Через 5 секунд после последнего нажатия любой кнопки настройки будет сохранена и появится текущая температура с датчика.

Для настройки гистерезиса или режима работы (нагрев/охлаждение) необходимо с помощью зажатия двух кнопок перейти в меню.

Технические характеристики M149D:

• Напряжение питания: 220 В (AC)
• Режимы работы: нагрев, охлаждение
• Диапазон измерительных и регулируемых температур: от -55 до 120 °C
• Гистерезис: 0 -25 °C
• Максимальный ток нагрузки: 10 А (8.5kW)
• Точность измерения: 0.1 °C

В комплекте:

1. Цифровой универсальный терморегулятор M149D

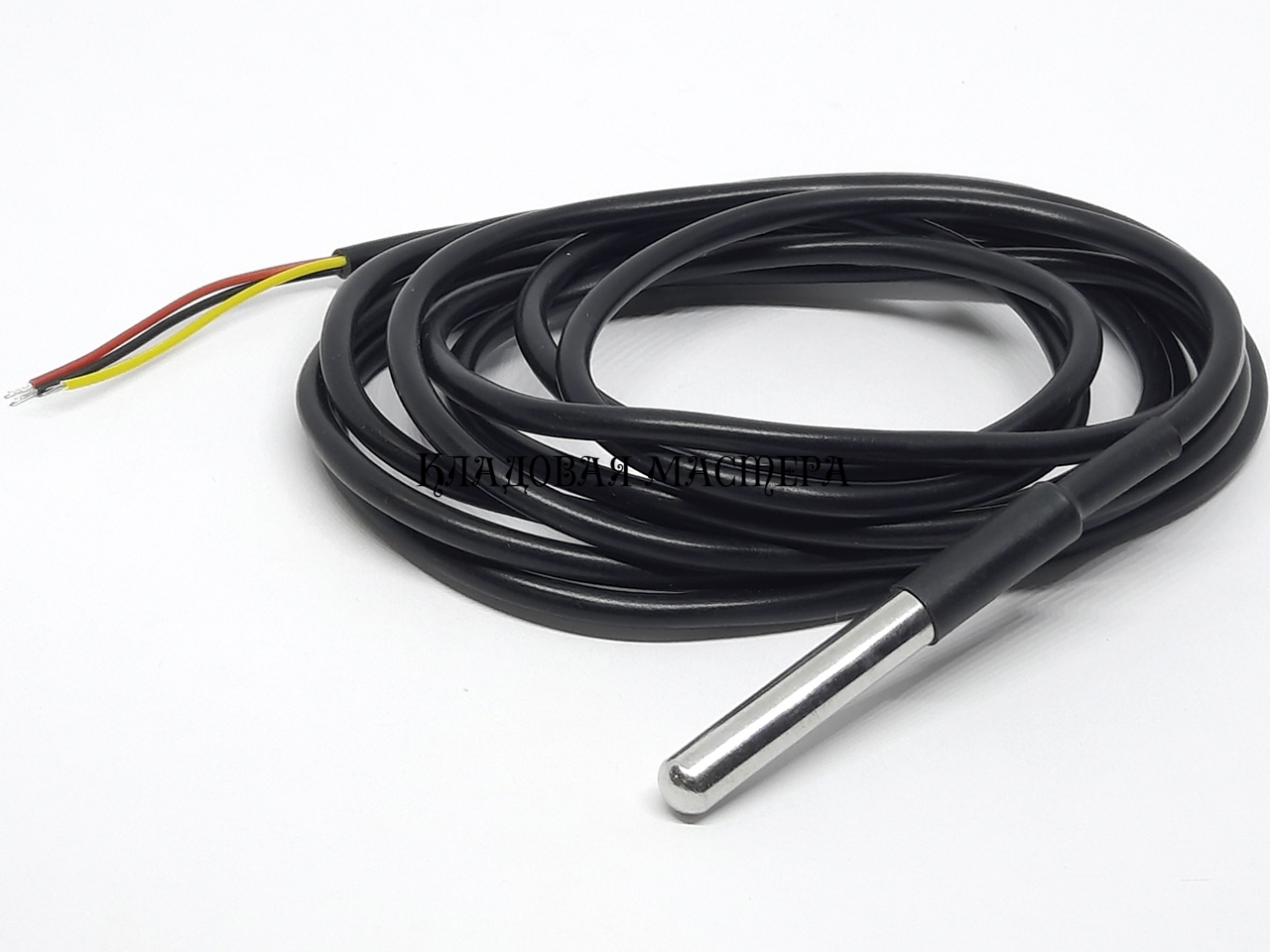

2. Датчик и кабель 2 метра

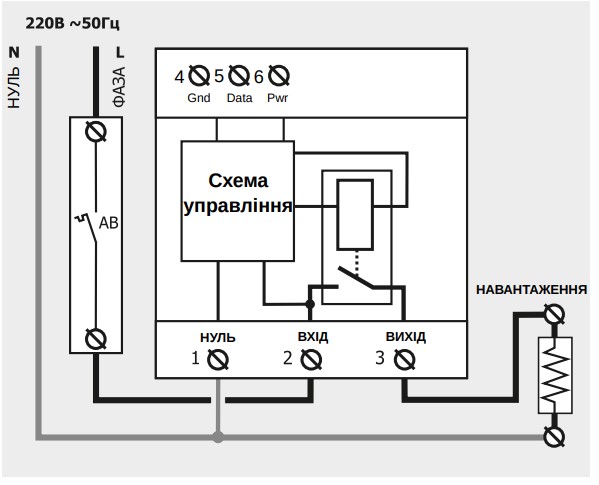

Схема подключения:

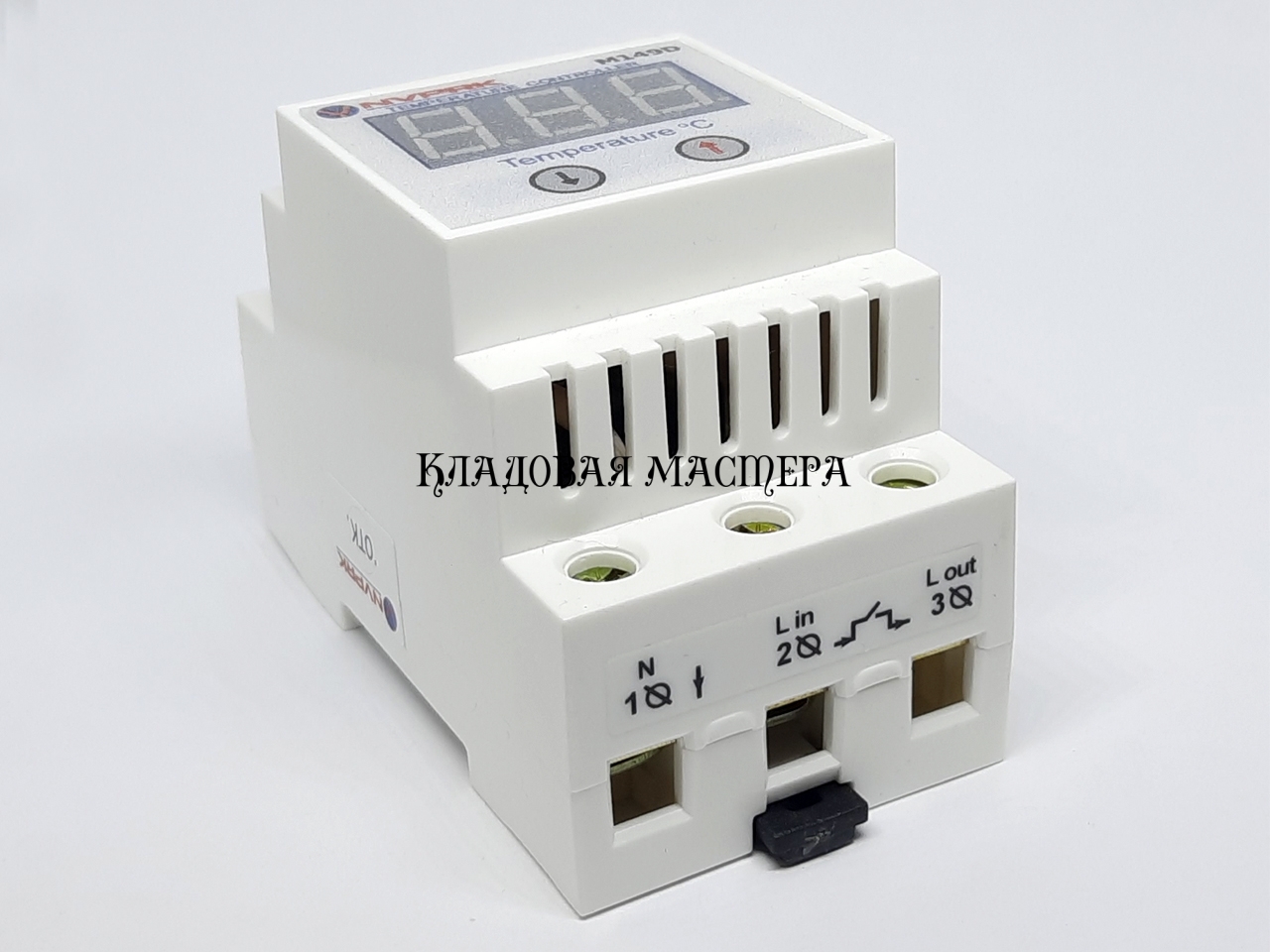

¦ Питание 220В подключается на контакты 1 (ноль, N) и 2 (фаза, IN). Нагрузка подключается на контакты 1 (ноль, N) и 3 (фаза, OUT)

Настройка прибора

• Для просмотра или изменения необходимой температуры нужно кратковременно нажать левую или правую кнопку. Когда значения начнут мигать, их можно изменить. Для уменьшения значения используйте левую кнопку, для увеличения – правую кнопку. При продолжительном удержании кнопки (1-2 секунды) значения будут изменяться быстрее.
• Дополнительные настройки доступны с помощью длительного нажатия двух кнопок в течение более полусекунды. Для изменения значения в меню "Нагрев/охлаждение" используйте левую или правую кнопку. Для входа в меню "Гистерезис" нажмите еще раз обе кнопки во время пребывания в меню "Нагрев/охлаждение". При продолжительном удержании кнопки значения будут изменяться быстрее.
• Если ни одна из кнопок не будет нажата в течение 5 секунд, прибор автоматически вернется в рабочий режим, отображая текущую температуру.

Индикация ошибок:

• Если на дисплее появляется "Er1", это означает, что обнаружен обрыв или повреждение кабеля температурного датчика.
• Если на дисплее отображается Er2, это свидетельствует о замыкании кабеля датчика.
