Универсальный тестер транзисторов, диодов, тиристоров, измеритель RLC, измеритель ESR с корпусом и батарейным отсеком

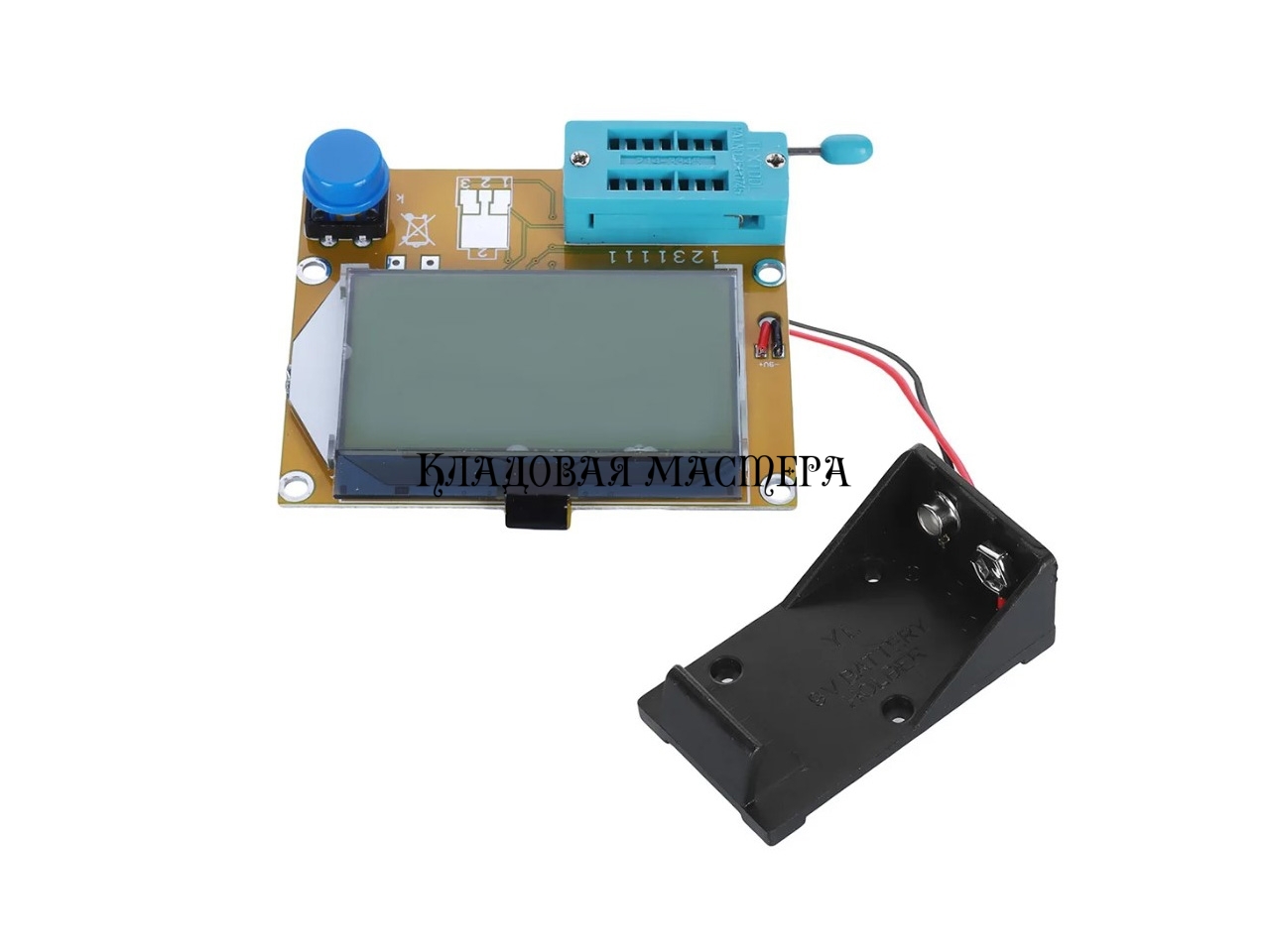

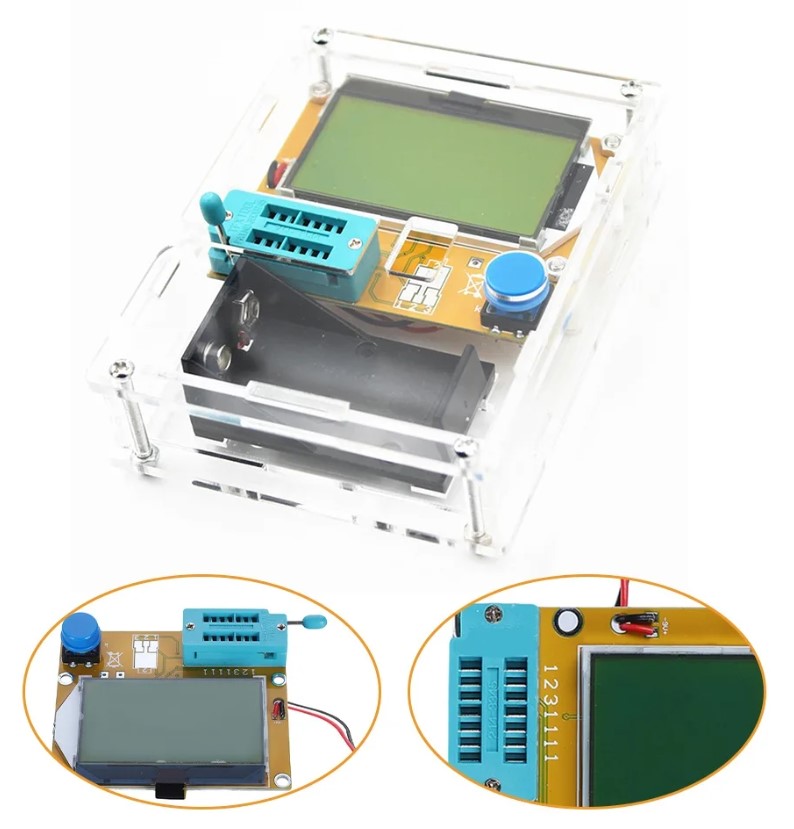

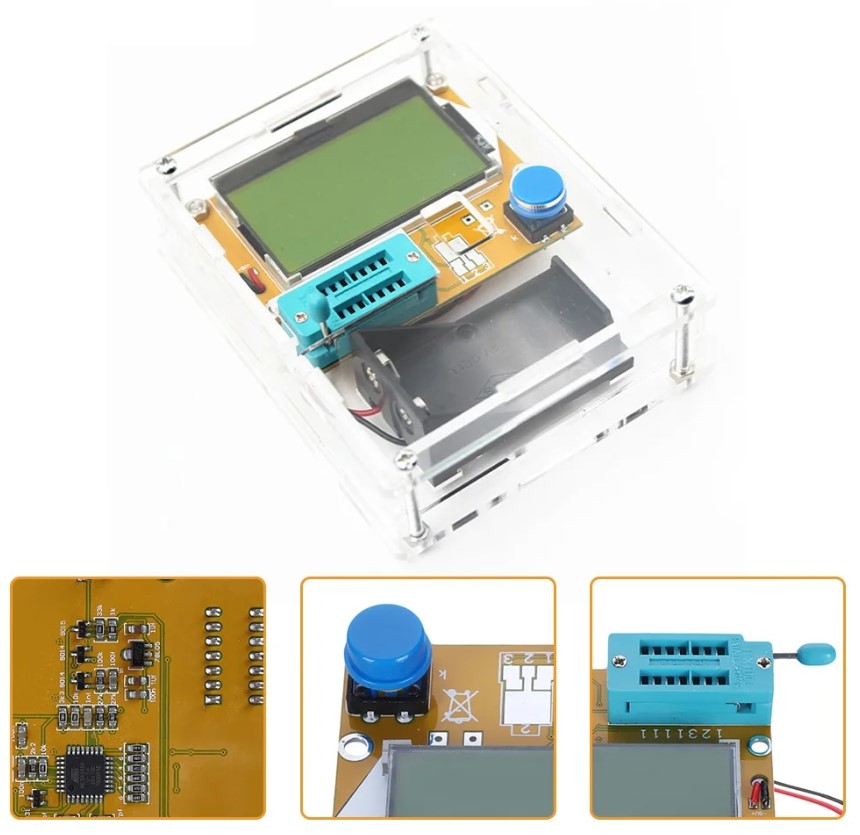

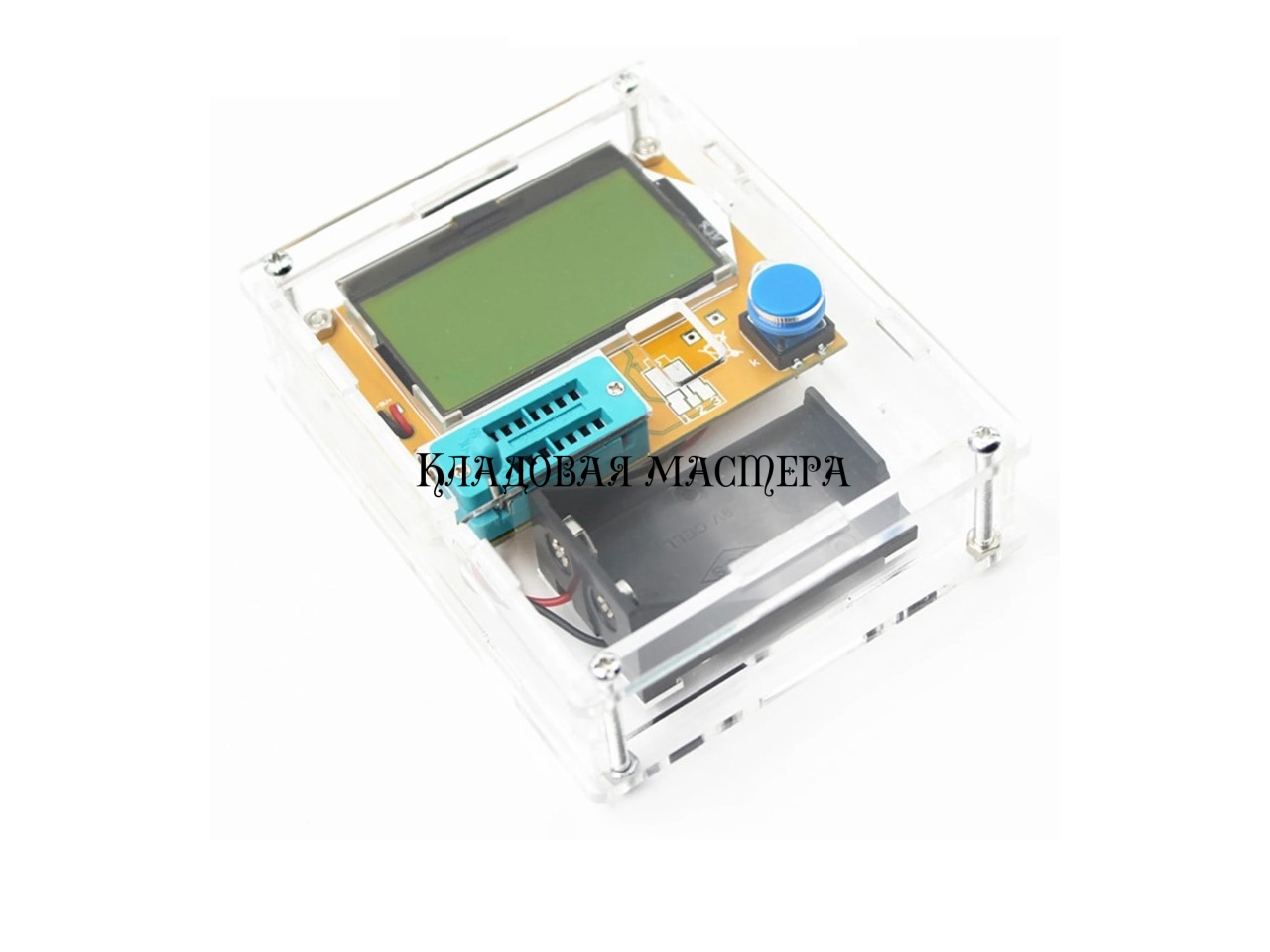

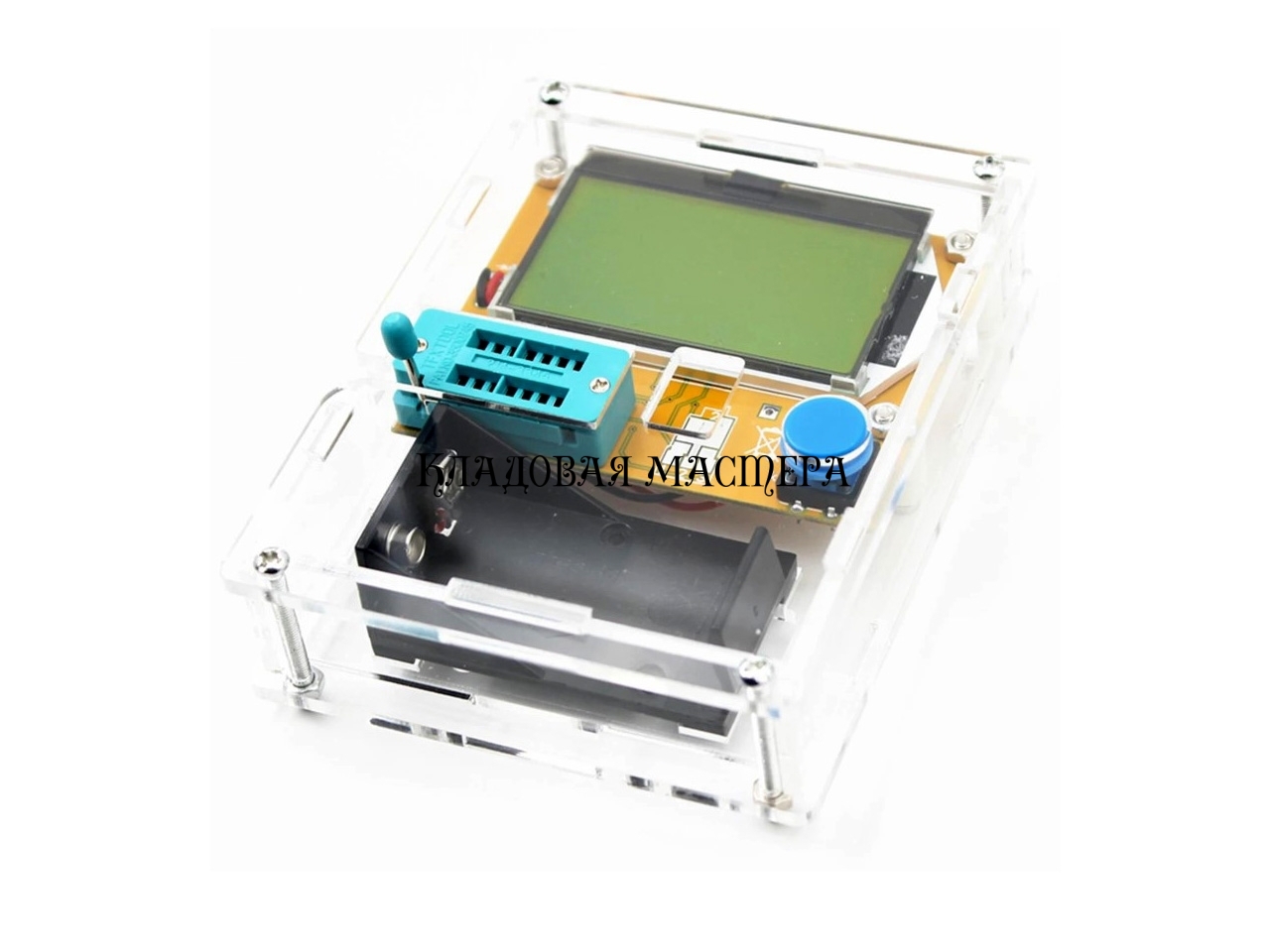

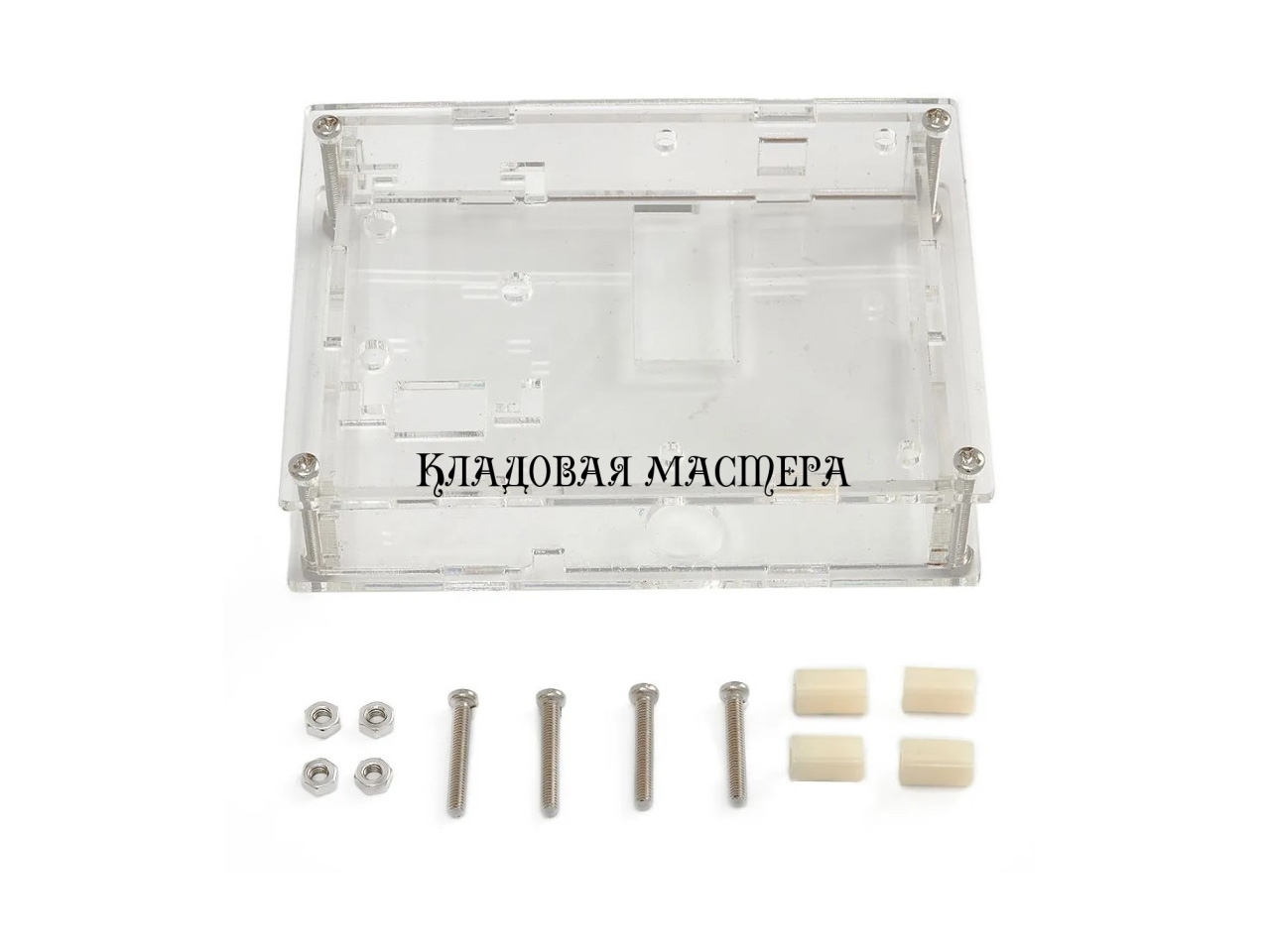

Тестер радиокомпонентов LCR-T4 с акриловым корпусом и аккумуляторным отсеком под Крону.

Тестер автоматически обнаруживает NPN и PNP транзисторы, N-канальные и P-канальные МОП-транзисторы, диоды (в том числе двойные диоды), тиристоры, транзисторы, резисторы и конденсаторы, определяет номера и типы выводов. Время прохождения теста 1-2 секунды (за исключением конденсаторов большой емкости). Тестер имеет всего одну кнопку управления. Отключение автоматическое.

Измерение тестером радиокомпонентов LCR_T4:

• сопротивления
• индуктивность
• омическое сопротивление индуктивности
• емкости конденсатора
• внутреннего сопротивления конденсатора ESR
• автоматическое определение типа и распиновки транзисторов и диодов (выводится на экран)
• измерение коэффициента передачи тока базы биполярного транзисторов
• определение напряжения насыщения биполярного транзистора
• измерение емкости затвора полевого транзистора
• определение напряжения открытия полевого транзистора
• измерение падения напряжения на диоде
• измерение паразитной емкости диода

Характеристики тестера LCR_T4:

• модель: LCR_T4;
• микроконтроллер: AtMEGA328P AU;
• LCD экран 128*64 точек

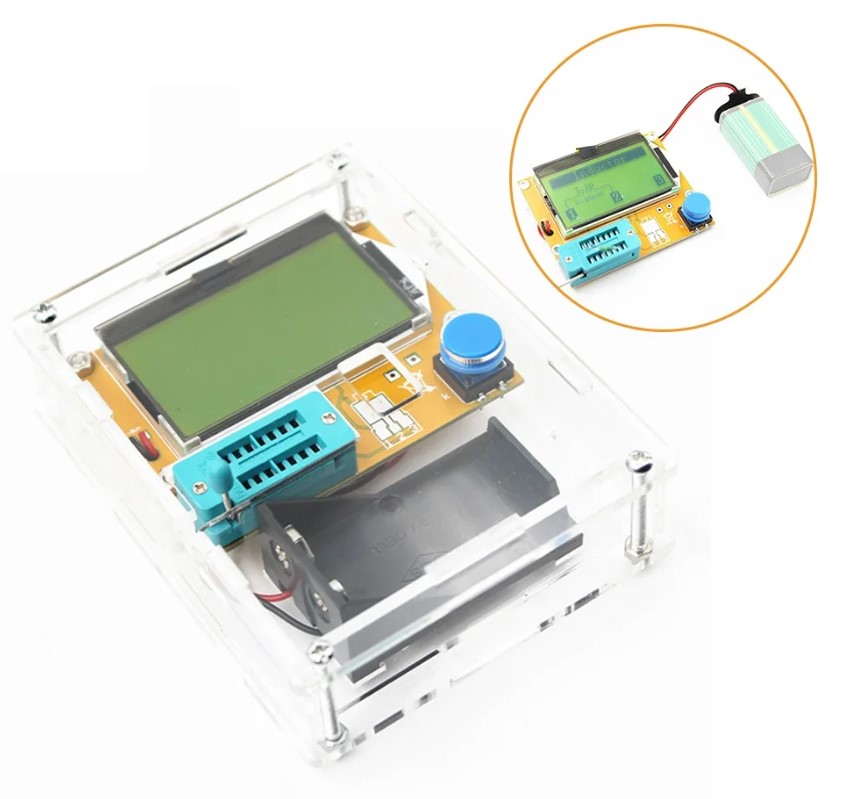

• питание: батарея 6F22 "Крона" (в комплект доставки не входит);
• рабочий ток: 25 мА;
• дисплей: с разрешением 128 на 64 точек, диагональю 2,6 дюйма, зеленой подсветкой;
• может тестировать: Элементы питания, резисторы, конденсаторы, катушки индуктивности, диоды,
• двойные диоды, транзисторы, симисторы, тиристоры;
• измерение сопротивления: до 50М с разрешением до 0,1;
• измерение емкости: 30пф-100млф разрешение до 1пф (начиная с какой-то емкости показывает ESR и потери напряжения);
• измерение индуктивности: 0,01 мГн – 20 Гн;
• определяет параметры диодов: падение напряжения, емкость перехода, распиновку;
• определяет: распиновку тиристоров;
• определяет параметры транзисторов: тип (NPN, PNP, NP channel MOSFET JFET), распиновку и
• отражает наличие защитного диода;

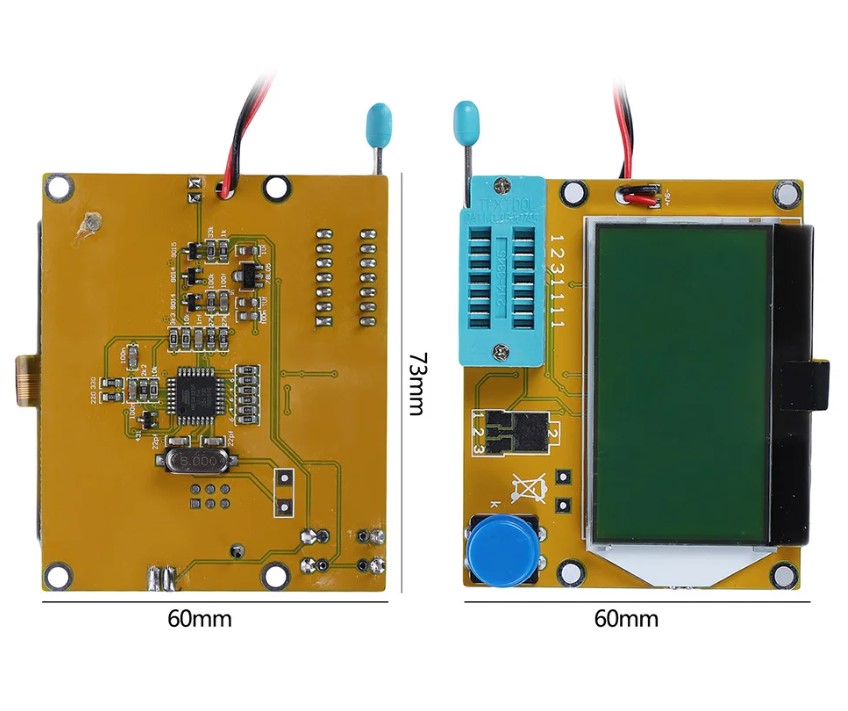

• размеры модуля: 73 х 60 х 15 мм;

Измерение параметров:
Посредством многофункционального тестера LCR-T4 можно узнать параметры таких компонентов как конденсатора, резистора, полупроводниковых элементов (транзистор, диод) и катушки индуктивности. Прибор может определить следующие параметры электронных компонентов:

• Сопротивление элемента
• Индуктивность
• Емкость конденсатора
• Тип и распиновка транзистора/диода
• Коэффициент передачи тока базы биполярного транзистора
• Напряжение насыщения биполярного транзистора
• Емкость затвора полевого транзистора
• Напряжение открытия полевого транзистора
• Падение напряжения на диоде
• Паразитную емкость диода,

Чтобы измерить параметр компонента, сначала необходимо подключить источник питания в виде кроны. Затем следует убрать фиксацию из колодки, потянув рычаг вверх и поместить необходимый элемент в колодку. После этого нужно закрыть фиксатор, потянув рычаг вниз, и кратковременно надавить на кнопку управления. После этого многофункциональный тестер LCR-T4 автоматически определит характеристики элемента, установленного в планку. Обратите внимание, при измерении емкости конденсатора его необходимо сначала разрядить.
Калибровка прибора:
Калибровка тестера должна производиться периодически, как и для любых других измерительных приборов. Для того, чтобы откалибровать измеритель, необходимо установить перемычку в контакты 1, 2, 3 и нажать кнопку управления. После этого тестер начнет саму калибровку. Когда на дисплее появится надпись необходимо убрать перемычку, нужно установить металлопленочный конденсатор в 1 и 3 контакта и подождать пару секунд. Отображение параметров установленного конденсатора сигнализирует о завершении калибровки.
Прибор отображает распиновку компонентов, графический рисунок:

1. Транзисторы-биполярные и полевые.
2. Диоды.
3. Диодные коллекции.
4. Светодиоды.
5. Тиристоры, Симисторы маломощны.
6. Стабилитроны-напряжение пробоя до 4.5 V.
7. Сопротивление (R) – 0…50 МОм, макс. разрешение 0.01 Ом.
8. Конденсаторы: Емкость (C) – 0...100000 мкФ, макс. разрешение 0.01 пФ; ESR макс. разрешение 0.01 Ом; Измерение потерь Vloss(%)
9. Индуктивность (L): 10 мкГн – 20 Гн, макс. разрешение 0.01 мГн; резонансный метод 0.1 МкГн-2 мГн, макс. разрешение 0.01 мкГн
